上一回对于ESP-ADF做了介绍。本回开始正式深入到代码，讲解ESP32-S3如何驱动和操作ES8388。

二、利用ESP-ADF操作ES8388

1. 总体介绍

ESP-ADF的audio_hal层主要操作包括：

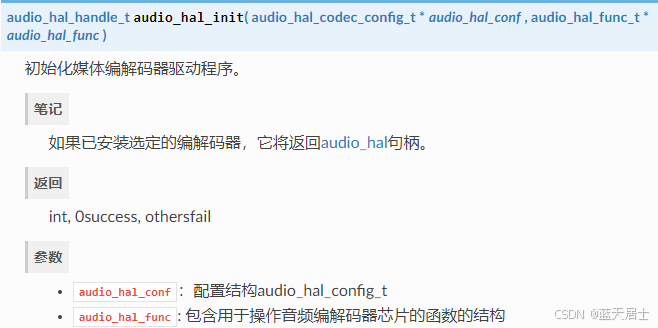

初始化media编解码芯片驱动 —— audio_hal_init函数

audio_hal_init函数的声明在components\audio_hal\include\audio_hal.h中，原型如下：

/**
 * @brief Initialize media codec driver
 *
 * @note If selected codec has already been installed, it'll return the audio_hal handle.
 *
 * @param audio_hal_conf Configure structure audio_hal_config_t
 * @param audio_hal_func Structure containing functions used to operate audio the codec chip
 *
 * @return  int, 0--success, others--fail
 */
audio_hal_handle_t audio_hal_init(audio_hal_codec_config_t *audio_hal_conf, audio_hal_func_t *audio_hal_func);

audio_hal_init函数的实现在components\audio_hal\audio_hal.c中，代码如下：

audio_hal_handle_t audio_hal_init(audio_hal_codec_config_t *audio_hal_conf, audio_hal_func_t *audio_hal_func)
{
    esp_err_t ret = 0;
    audio_hal_handle_t audio_hal = (audio_hal_handle_t)audio_calloc(1, sizeof(audio_hal_func_t));
    AUDIO_MEM_CHECK(TAG, audio_hal, return NULL);
    memcpy(audio_hal, audio_hal_func, sizeof(audio_hal_func_t));
    audio_hal->audio_hal_lock = mutex_create();

    AUDIO_MEM_CHECK(TAG, audio_hal->audio_hal_lock, {
        audio_free(audio_hal);
        return NULL;
    });
    mutex_lock(audio_hal->audio_hal_lock);
    ret = audio_hal->audio_codec_initialize(audio_hal_conf);
    if (ret == ESP_FAIL) {
        audio_free(audio_hal);
        if (audio_hal_func->handle) {
            return audio_hal_func->handle;
        } else {
            ESP_LOGE(TAG, "codec init failed!");
            return NULL;
        }
    }
    ret |= audio_hal->audio_codec_config_iface(audio_hal_conf->codec_mode, &audio_hal_conf->i2s_iface);
    if ((audio_hal_conf->codec_mode == AUDIO_HAL_CODEC_MODE_DECODE) || (audio_hal_conf->codec_mode == AUDIO_HAL_CODEC_MODE_BOTH)) {
        ret |= audio_hal->audio_codec_set_volume(AUDIO_HAL_VOL_DEFAULT);
    }
    AUDIO_RET_ON_FALSE(TAG, ret, return NULL, "audio_hal_init failed");
    audio_hal->handle = audio_hal;
    audio_hal_func->handle = audio_hal;
    mutex_unlock(audio_hal->audio_hal_lock);
    return audio_hal;
}

去（解除）初始化media编解码芯片驱动 —— audio_hal_deinit函数

audio_hal_deinit函数的声明也在components\audio_hal\include\audio_hal.h中，原型如下：

/**
 * @brief Uninitialize media codec driver
 *
 * @param audio_hal reference function pointer for selected audio codec
 *
 * @return  int, 0--success, others--fail
 */
esp_err_t audio_hal_deinit(audio_hal_handle_t audio_hal);

audio_hal_deinit函数的实现也在components\audio_hal\audio_hal.c中，代码如下：

esp_err_t audio_hal_deinit(audio_hal_handle_t audio_hal)
{
    esp_err_t ret;
    AUDIO_HAL_CHECK_NULL(audio_hal, "audio_hal handle is null", -1);
    mutex_destroy(audio_hal->audio_hal_lock);
    ret = audio_hal->audio_codec_deinitialize();
    audio_hal->audio_hal_lock = NULL;
    audio_hal->handle = NULL;
    audio_free(audio_hal);
    audio_hal = NULL;
    return ret;
}

启动/停止编解码芯片驱动，设置模式、启停 —— audio_hal_ctrl_codec函数

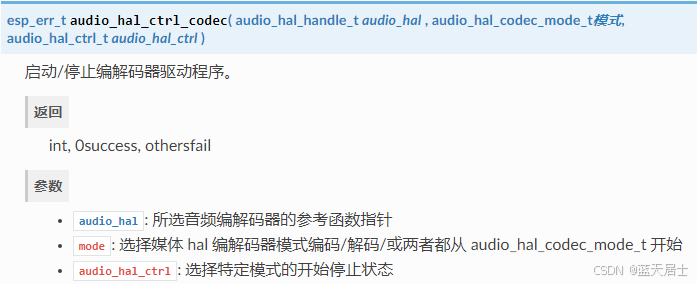

audio_hal_ctrl_codec函数的声明也在components\audio_hal\include\audio_hal.h中，原型如下：

/**
 * @brief Start/stop codec driver
 *
 * @param audio_hal reference function pointer for selected audio codec
 * @param mode select media hal codec mode either encode/decode/or both to start from audio_hal_codec_mode_t
 * @param audio_hal_ctrl select start stop state for specific mode
 *
 * @return     int, 0--success, others--fail
 */
esp_err_t audio_hal_ctrl_codec(audio_hal_handle_t audio_hal, audio_hal_codec_mode_t mode, audio_hal_ctrl_t audio_hal_ctrl);

audio_hal_ctrl_codec函数的实现也在components\audio_hal\audio_hal.c中，代码如下：

esp_err_t audio_hal_ctrl_codec(audio_hal_handle_t audio_hal, audio_hal_codec_mode_t mode, audio_hal_ctrl_t audio_hal_state)
{
    esp_err_t ret;
    AUDIO_HAL_CHECK_NULL(audio_hal, "audio_hal handle is null", -1);
    mutex_lock(audio_hal->audio_hal_lock);
    ESP_LOGI(TAG, "Codec mode is %d, Ctrl:%d", mode, audio_hal_state);
    ret = audio_hal->audio_codec_ctrl(mode, audio_hal_state);
    mutex_unlock(audio_hal->audio_hal_lock);
    return ret;
}

设置I2S接口采样率和位宽以及I2S或PCM/DSP格式 —— audio_hal_codec_iface_config函数

audio_hal_codec_iface_config函数的声明也在components\audio_hal\include\audio_hal.h中，原型如下：

/**
 * @brief Set codec I2S interface samples rate & bit width and format either I2S or PCM/DSP.
 *
 * @param audio_hal reference function pointer for selected audio codec
 * @param mode select media hal codec mode either encode/decode/or both to start from audio_hal_codec_mode_t
 * @param iface I2S sample rate (ex: 16000, 44100), I2S bit width (16, 24, 32),I2s format (I2S, PCM, DSP).
 *
 * @return
 *     - 0   Success
 *     - -1  Error
 */
esp_err_t audio_hal_codec_iface_config(audio_hal_handle_t audio_hal, audio_hal_codec_mode_t mode, audio_hal_codec_i2s_iface_t *iface);

audio_hal_codec_iface_config函数的实现也在components\audio_hal\audio_hal.c中，代码如下：

esp_err_t audio_hal_codec_iface_config(audio_hal_handle_t audio_hal, audio_hal_codec_mode_t mode, audio_hal_codec_i2s_iface_t *iface)
{
    esp_err_t ret = 0;
    AUDIO_HAL_CHECK_NULL(audio_hal, "audio_hal handle is null", -1);
    AUDIO_HAL_CHECK_NULL(iface, "Get volume para is null", -1);
    mutex_lock(audio_hal->audio_hal_lock);
    ret = audio_hal->audio_codec_config_iface(mode, iface);
    mutex_unlock(audio_hal->audio_hal_lock);
    return ret;
}

静音 —— audio_hal_set_mute函数

audio_hal_set_mute函数的声明也在components\audio_hal\include\audio_hal.h中，原型如下：

/**
 * @brief Set voice mute. Enables or disables DAC mute of a codec.
 *        @note `audio_hal_get_volume` will still give a non-zero number in mute state. It will be set to that number when speaker is unmuted.
 *
 * @param audio_hal reference function pointer for selected audio codec
 * @param mute      true/false. If true speaker will be muted and if false speaker will be unmuted.
 *
 * @return     int, 0--success, others--fail
 */
esp_err_t audio_hal_set_mute(audio_hal_handle_t audio_hal, bool mute);

audio_hal_set_mute函数的实现也在components\audio_hal\audio_hal.c中，代码如下：

esp_err_t audio_hal_set_mute(audio_hal_handle_t audio_hal, bool mute)
{
    esp_err_t ret;
    AUDIO_HAL_CHECK_NULL(audio_hal, "audio_hal handle is null", -1);
    mutex_lock(audio_hal->audio_hal_lock);
    ret = audio_hal->audio_codec_set_mute(mute);
    mutex_unlock(audio_hal->audio_hal_lock);
    return ret;
}

设置音量 —— audio_hal_set_volume函数

audio_hal_set_volume函数的声明也在components\audio_hal\include\audio_hal.h中，原型如下：

/**
 * @brief Set voice volume.
 *        @note if volume is 0, mute is enabled,range is 0-100.
 *
 * @param audio_hal reference function pointer for selected audio codec
 * @param volume value of volume in percent(%)
 *
 * @return     int, 0--success, others--fail
 */
esp_err_t audio_hal_set_volume(audio_hal_handle_t audio_hal, int volume);

audio_hal_set_volume函数的实现也在components\audio_hal\audio_hal.c中，代码如下：

esp_err_t audio_hal_set_volume(audio_hal_handle_t audio_hal, int volume)
{
    esp_err_t ret;
    AUDIO_HAL_CHECK_NULL(audio_hal, "audio_hal handle is null", -1);
    mutex_lock(audio_hal->audio_hal_lock);
    ret = audio_hal->audio_codec_set_volume(volume);
    mutex_unlock(audio_hal->audio_hal_lock);
    return ret;
}

获取音量 —— audio_hal_get_volume函数

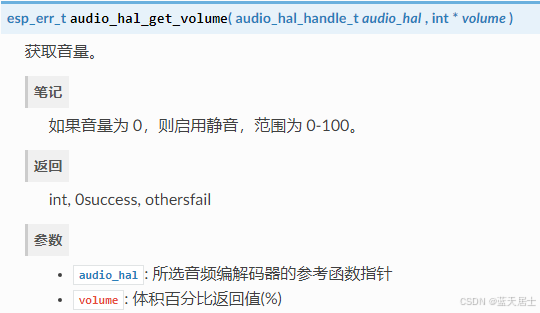

audio_hal_get_volume函数的声明也在components\audio_hal\include\audio_hal.h中，原型如下：

/**
 * @brief get voice volume.
 *        @note if volume is 0, mute is enabled, range is 0-100.
 *
 * @param audio_hal reference function pointer for selected audio codec
 * @param volume value of volume in percent returned(%)
 *
 * @return     int, 0--success, others--fail
 */
esp_err_t audio_hal_get_volume(audio_hal_handle_t audio_hal, int *volume);

audio_hal_get_volume函数的实现也在components\audio_hal\audio_hal.c中，代码如下：

esp_err_t audio_hal_get_volume(audio_hal_handle_t audio_hal, int *volume)
{
    esp_err_t ret;
    AUDIO_HAL_CHECK_NULL(audio_hal, "audio_hal handle is null", -1);
    AUDIO_HAL_CHECK_NULL(volume, "Get volume para is null", -1);
    mutex_lock(audio_hal->audio_hal_lock);
    ret = audio_hal->audio_codec_get_volume(volume);
    mutex_unlock(audio_hal->audio_hal_lock);
    return ret;
}

启用/停止功放 —— audio_hal_enable_pa函数

audio_hal_enable_pa函数的声明也在components\audio_hal\include\audio_hal.h中，原型如下：

/**
 * @brief Enables or disables PA.
 *
 * @param audio_hal reference function pointer for selected audio codec
 * @param enable    true/false.
 *
 * @return     int, 0--success, others--fail
 */
esp_err_t audio_hal_enable_pa(audio_hal_handle_t audio_hal, bool enable);

audio_hal_enable_pa函数的实现也在components\audio_hal\audio_hal.c中，代码如下：

esp_err_t audio_hal_enable_pa(audio_hal_handle_t audio_hal, bool enable)
{
    esp_err_t ret;
    AUDIO_HAL_CHECK_NULL(audio_hal, "audio_hal handle is null", -1);
    mutex_lock(audio_hal->audio_hal_lock);
    ret = audio_hal->audio_codec_enable_pa(enable);
    mutex_unlock(audio_hal->audio_hal_lock);
    return ret;
}

由以上audio_hal层的各函数可以看到，hal（硬件抽象层）一词名副其实，各函数中都是调用的audio_hal->audio_codec_xxx（同名）函数。那么，这个audio_hal是何时定义的，其初始化又是在何时何地进行的呢？请看下回。
