四、寄存器配置

1. 关键寄存器配置

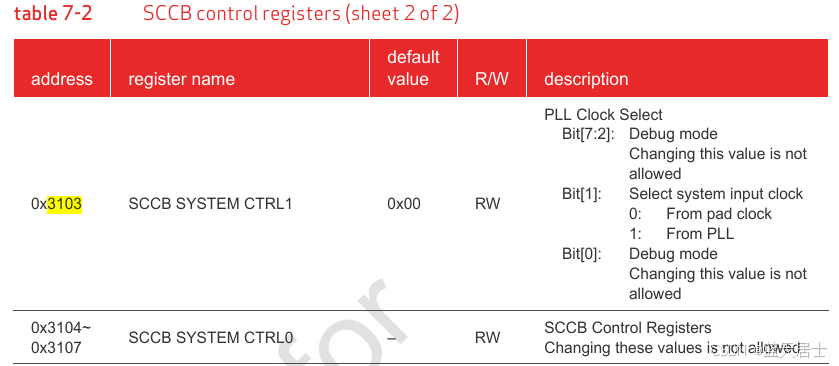

(2)SCCB SYSTEM CTRL1寄存器


代码示例

  • YCbCr Reference Setting(VGA Preview)、High Resolution Video(1080 P、720 P)
    write_i2c(0x3103, 0x11);
    write_i2c(0x3008, 0x82);
    write_i2c(0x3008, 0x42);
    write_i2c(0x3103, 0x03);
    ……

  • YCbCr Reference Setting(VGA 96fps video)、Sensor Raw Setting
    write_i2c(0x3008, 0x82);
    write_i2c(0x3103, 0x03);
    ……

  • Mipi setting(VGA yuv_mipi_2lane_15fps、5M jpg_mipi_2lane_15fps)
    write_i2c(0x3008, 0x82);
    write_i2c(0x3008, 0x42);
    write_i2c(0x3103, 0x03);
    ……

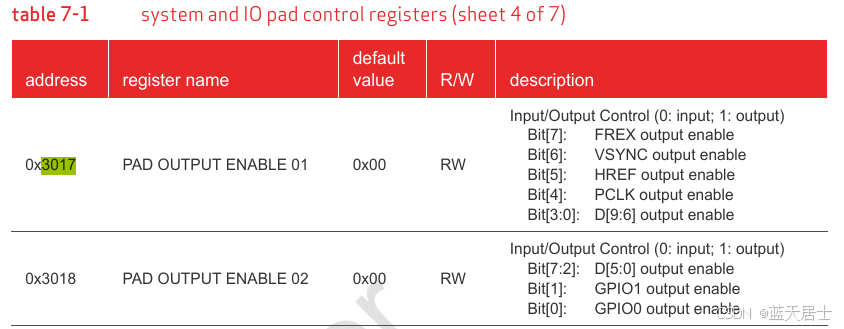

(3)PAD OUTPUT ENABLE 01、PAD OUTPUT ENABLE 02寄存器


代码示例

  • YCbCr Reference Setting(VGA Preview、VGA 96fps video)、Sensor Raw Setting、High Resolution Video(1080 P、720 P)
    ……
    write_i2c(0x3017, 0xff);
    write_i2c(0x3018, 0xff);
    ……

0x3017(PAD OUTPUT ENABLE 01):使能FREX输出、VSYNC输出、HREF输出、PCLK输出、D[9:6]输出。

0x3018(PAD OUTPUT ENABLE 02):使能D[5:0]输出、GPIO1输出、GPIO0输出。

  • Mipi setting(VGA yuv_mipi_2lane_15fps、5M jpg_mipi_2lane_15fps)
    ……
    write_i2c(0x3017, 0x00);
    write_i2c(0x3018, 0x00);
    ……

0x3017(PAD OUTPUT ENABLE 01):禁止FREX输出、VSYNC输出、HREF输出、PCLK输出、D[9:6]输出。

0x3018(PAD OUTPUT ENABLE 02):禁止D[5:0]输出、GPIO1输出、GPIO0输出。

  • System settings(Pad mode)
    ……
    write_i2c(0x3017, 0x7f);
    ……

0x3017(PAD OUTPUT ENABLE 01):禁止FREX输出,使能VSYNC输出、HREF输出、PCLK输出、D[9:6]输出。

  • System settings(I2c mode)
    ……
    write_i2c(0x3017, 0xff);
    ……

0x3017(PAD OUTPUT ENABLE 01):使能FREX输出、VSYNC输出、HREF输出、PCLK输出、D[9:6]输出。



更多寄存器内容请看下回。
