DRM全解析 —— plane详解（1）

已于 2023-10-07 16:53:05 修改
阅读量1.9k 收藏 5
点赞数 3
CC 4.0 BY-SA版权
分类专栏： DRM 文章标签： DRM
于 2023-10-07 11:07:27 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/phmatthaus/article/details/133633600
本文介绍了DRM中的plane概念，作为image layer的硬件图层，plane分为primary、overlay和cursor三种类型。核心结构体drm_plane在Linux内核中定义，包含dev、head和name等成员，用于显示控制和颜色转换。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本文参考以下博文：

Linux内核4.14版本——drm框架分析(5)——plane分析

特此致谢！

1. 简介

一个plane代表一个image layer（硬件图层），最终的image由一个或者多个plane(s)组成。plane和 Framebuffer 一样是内存地址。plane主要包括以下3种类型：

  • DRM_PLANE_TYPE_PRIMARY：主要图层，通常用于仅支持RGB格式的简单图层
  • DRM_PLANE_TYPE_OVERLAY：叠加图层，通常用于YUV格式的视频图层
  • DRM_PLANE_TYPE_CURSOR：光标图层，一般用于pc系统，用于显示鼠标

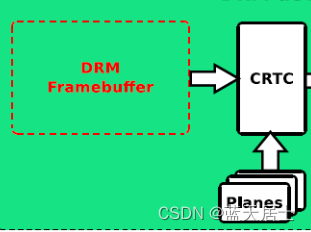

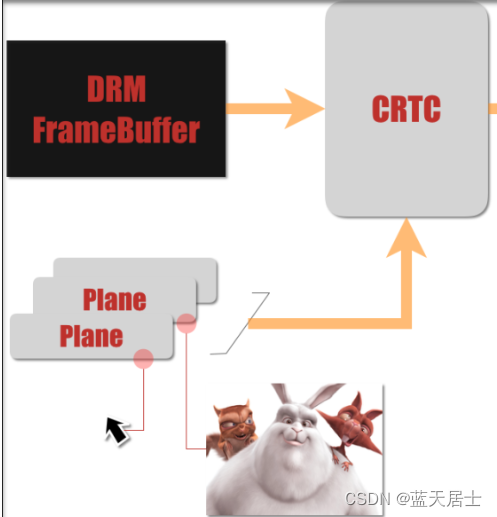

plane在系统中的位置和作用如下所示：
