Linux系统中键盘按键背光变化无法反映到图形界面问题的深入分析1 —— 问题现象及初步定位

最近一直在发关于ideapad-laptop.c（位于<内核源码根目录>/drivers/platform/x86/下）的系列文章，究其原因，是因为工作中遇到了一个问题，描述如下：

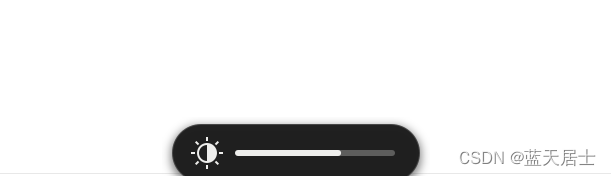

在笔者的联想笔记本上，通过Fn+Space可以控制笔记本键盘按键的背光（点亮/熄灭/增加亮度），但在图形界面中并没有相应的图标显示出来。举个例子，按亮度+或亮度-键，屏幕的亮度可以增加或减少，同时桌面图形环境中出现相应的图标，如下所示：

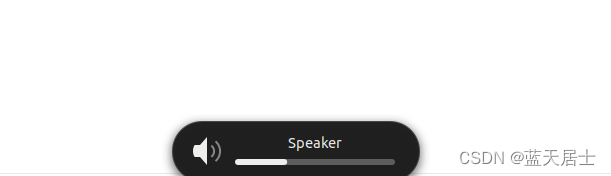

对于音量+和音量-也是一样，调节音量大小的同时出现以下图标：：

而键盘按键背光控制和上边不一样，只能控制背光，却无法在桌面图形环境下出现类似上边的图标。

于是开始针对这一问题进行分析，当然希望在解决这一问题的过程中，能够顺带多涉及一些ideapad-laptop.c文件中的内容，尽可能地多学习一些相关知识，这才有了围绕ideapad-laptop.c展开的一系列文章。

抛开其它知识点不谈，单就这个问题而言，通过内核日志（/var/log/kern.log）发现每次按Fn+Space的时候，内核日志中都会出现一次如下打印（时间及时间戳会有所不同）：

Dec  5 23:10:33 ph-ThinkBook-14-G2-ITL kernel: [95710.506261] ideapad_acpi VPC2004:00: Unknown event: 12

搜索关键字"Unknown event"，最终定位到其出自于ideapad-laptop.c，具体所在函数如下：

static void ideapad_acpi_notify(acpi_handle handle, u32 event, void *data)
{
	struct ideapad_private *priv = data;
	unsigned long vpc1, vpc2, bit;

	if (read_ec_data(handle, VPCCMD_R_VPC1, &vpc1))
		return;

	if (read_ec_data(handle, VPCCMD_R_VPC2, &vpc2))
		return;

	vpc1 = (vpc2 << 8) | vpc1;

	for_each_set_bit (bit, &vpc1, 16) {
		switch (bit) {
		case 13:
		case 11:
		case 8:
		case 7:
		case 6:
			ideapad_input_report(priv, bit);
			break;
		case 10:
			/*
			 * This event gets send on a Yoga 300-11IBR when the EC
			 * believes that the device has changed between laptop/
			 * tent/stand/tablet mode. The EC relies on getting
			 * angle info from 2 accelerometers through a special
			 * windows service calling a DSM on the DUAL250E ACPI-
			 * device. Linux does not do this, making the laptop/
			 * tent/stand/tablet mode info unreliable, so we simply
			 * ignore these events.
			 */
			break;
		case 9:
			ideapad_sync_rfk_state(priv);
			break;
		case 5:
			ideapad_sync_touchpad_state(priv);
			break;
		case 4:
			ideapad_backlight_notify_brightness(priv);
			break;
		case 3:
			ideapad_input_novokey(priv);
			break;
		case 2:
			ideapad_backlight_notify_power(priv);
			break;
		case 1:
			/*
			 * Some IdeaPads report event 1 every ~20
			 * seconds while on battery power; some
			 * report this when changing to/from tablet
			 * mode; some report this when the keyboard
			 * backlight has changed.
			 */
			ideapad_kbd_bl_notify(priv);
			break;
		case 0:
			ideapad_check_special_buttons(priv);
			break;
		default:
			dev_info(&priv->platform_device->dev,
				 "Unknown event: %lu\n", bit);
		}
	}
}

笔者曾经一度认为到这里问题的根因就已经找到了，就是因为没有对bit为12的处理，加入处理后问题就能解决。于是在case 1的上一行加入了"case 12:"，之后重新编译内核并烧录。满心以为问题能够解决，但没想到问题依旧，仍然是无法出现图标。看来问题并非想象中那样简单，有更深层次的原因。这更深层次的原因是什么，又应该如何探索才能揭开谜团？且看下回分解。
