直方图均衡化到底在做什么？图解图像增强原理

原创于 2025-11-26 14:50:16 发布 · 659 阅读

CC 4.0 BY-SA版权

文章标签：

1 引言

在实际图像处理与计算机视觉任务中，我们常常遇到这样的情形——拍摄或获取的图像对比度偏低、暗部细节不清、亮度分布不均匀，使得人眼（或后续算法）难以识别所需信息。这种状况在医学成像、遥感影像、监控视频、弱光摄影、工业检测等领域更为普遍。为了提升图像的可见性与细节表现，一种经典且易用的方法便是 直方图均衡化（Histogram Equalization，简称 HE）。

HE 的思想看起来简单：分析图像灰度分布，将像素值“重分布”到整个可用灰度区间，从而提升对比度，使得暗部更暗、亮部更亮、或反过来，让图像中细节更易被识别。它被广泛应用于各种图像增强任务，尤其是在那些获取条件不佳（如低光、低对比、噪声或灰度压缩）的场景中。

然而，仅有“灰度重分布”的直观解释往往不能让人真正理解 为什么 HE 能增强对比度，也无法说明它 何时适用、何时可能失效。此外，随着图像处理需求的多样化，研究者提出了许多 HE 的变种与改进算法，以应对传统 HE 的不足。

本文旨在从“原理 + 理论 + 实践 + 最新研究”的角度，对直方图均衡化进行深入剖析；通过图解与数学分析帮助读者理解 HE 在做什么、为什么能增强图像；并结合一个基于 OpenCV + Tkinter 的交互演示程序（你此前提供的代码）讲解其实际应用流程与扩展思路。

在内容安排上，我们首先介绍 HE 与其改进方法的基本原理；然后深入分析其数学机制与效果；再讨论其优缺点与适用边界；接着回顾近年来研究进展与新方法；之后分析你的演示程序结构与如何扩展；最后给出总结与未来展望。你提供的代码将在专门的位置被粘贴，以便读者复制运行。文章中也预留“插图位置”以方便你插入运行截图、直方图对比图、流程架构图等。

希望这篇文章能帮助你，也能帮助读者对直方图均衡化这一经典方法有更系统、更深入、更工程化的理解。

2 直方图均衡化 (HE) 的基本原理

2.1 HE 的数学基础与实现

所谓图像的“直方图”（histogram），是统计图像中每个灰度级 (例如 0–255) 的像素出现频率 (或概率) 。假设图像为灰度图 (8‑bit, 灰度范围 0…L‑1, 通常 L=256)，令 $n_i$ 为灰度级 i 出现的像素数，总像素数为 N，则灰度为 i 的概率为

$p_X(i) = \frac{n_i}{N}, \quad 0 \le i < L$

通过归一化直方图 (normalized histogram) 表示图像灰度分布，我们可以得到累计分布函数 (Cumulative Distribution Function, CDF)：

$\mathrm{cdf}_X(i) = \sum_{j=0}^{i} p_X(j)$

直方图均衡化的核心是构造一个映射函数 T：

$T(r) = (L-1)\,\mathrm{cdf}_X(r)$

将原图中灰度为 r 的像素映射为 s = T(r)。这一过程会将原本灰度值高度聚集 (例如大量在中间灰度区间) 的像素 “扩散” 到整个灰度范围 (0 … L‑1)，从而使输出图像的灰度分布趋于均匀 (理想情况下是平坦分布)。从概率论角度看，若输出图像的灰度分布理想地均匀，那么每个灰度级被使用的概率都接近 1/L，从而最大化灰度利用率、提升对比度。 (维基百科)

值得注意的是，这种灰度映射是 单调不减 的 (monotonic non‑decreasing)，因此不会改变像素之间的相对灰度顺序，也就是说不会引入“灰阶翻转 (灰度反向)” 的情况。 (维基百科)

从实现角度看，许多图像处理库 (如 OpenCV) 都提供了现成函数 (如 cv2.equalizeHist) 来对灰度图进行 HE，如果是彩色图，则通常先转换为灰度图处理，或分别对每个通道均衡化 (但后者可能导致色彩失真)。

2.1.1 HE 的直观效果 (插图建议)

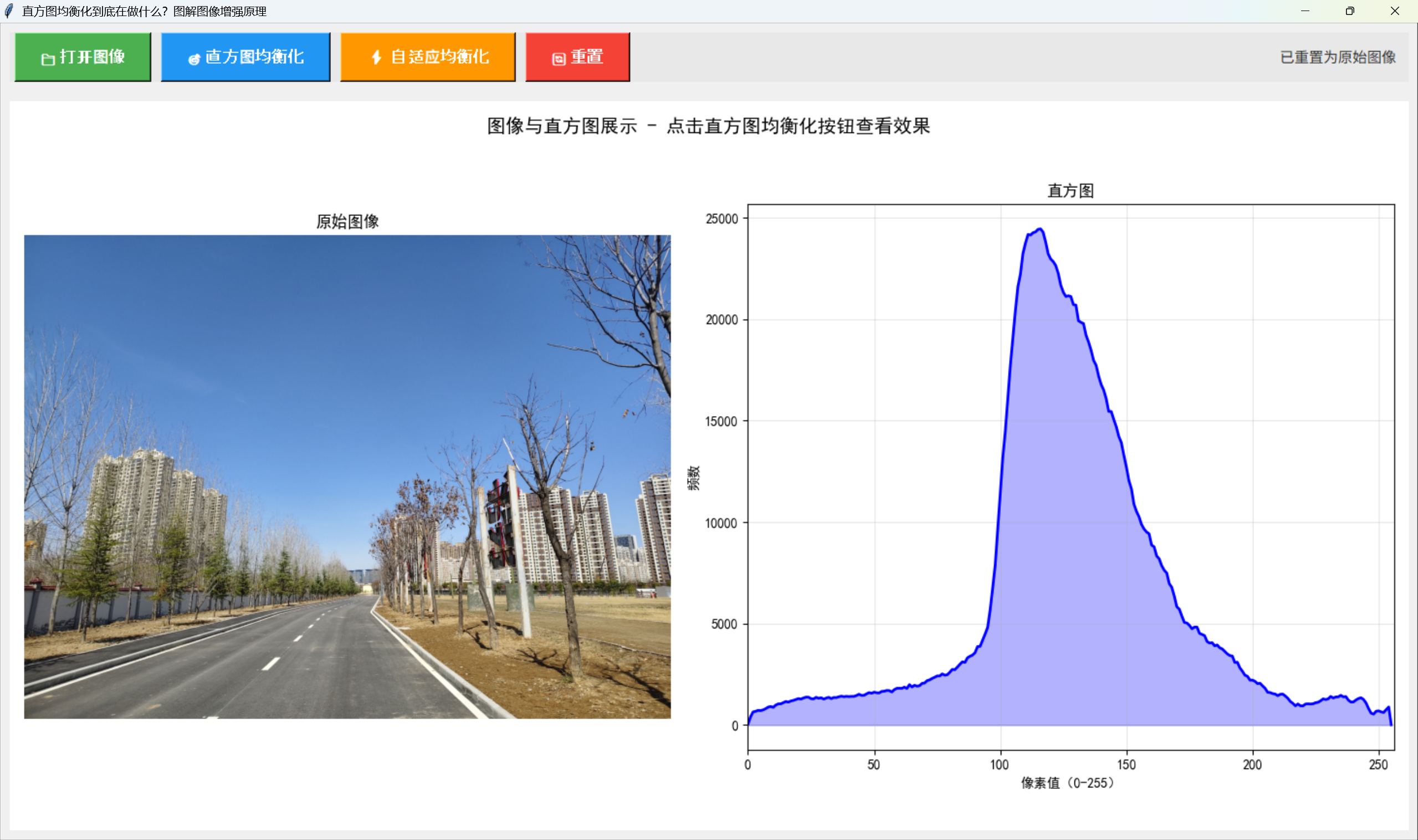

图 1：原始直方图

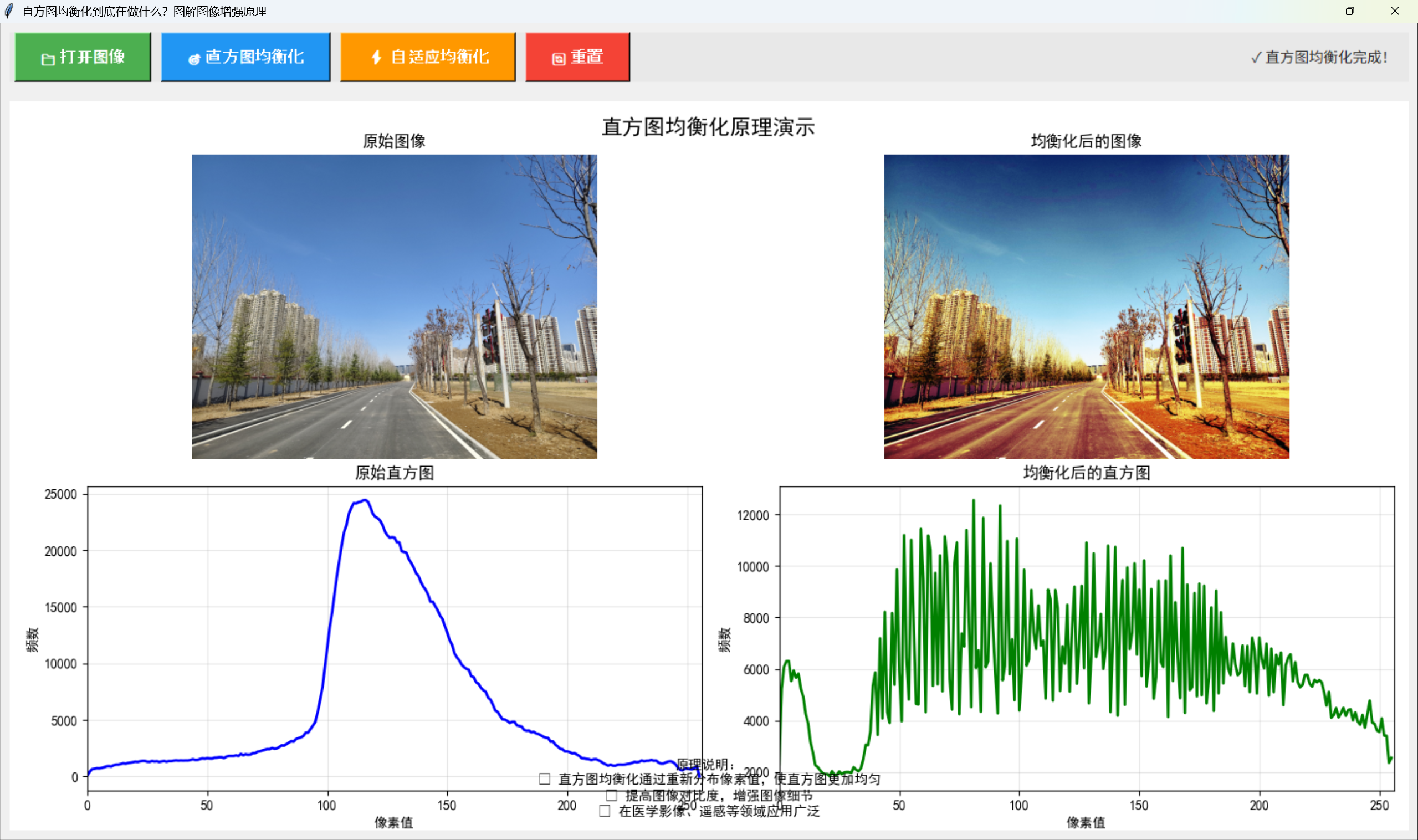

图 2：直方图均衡化效果

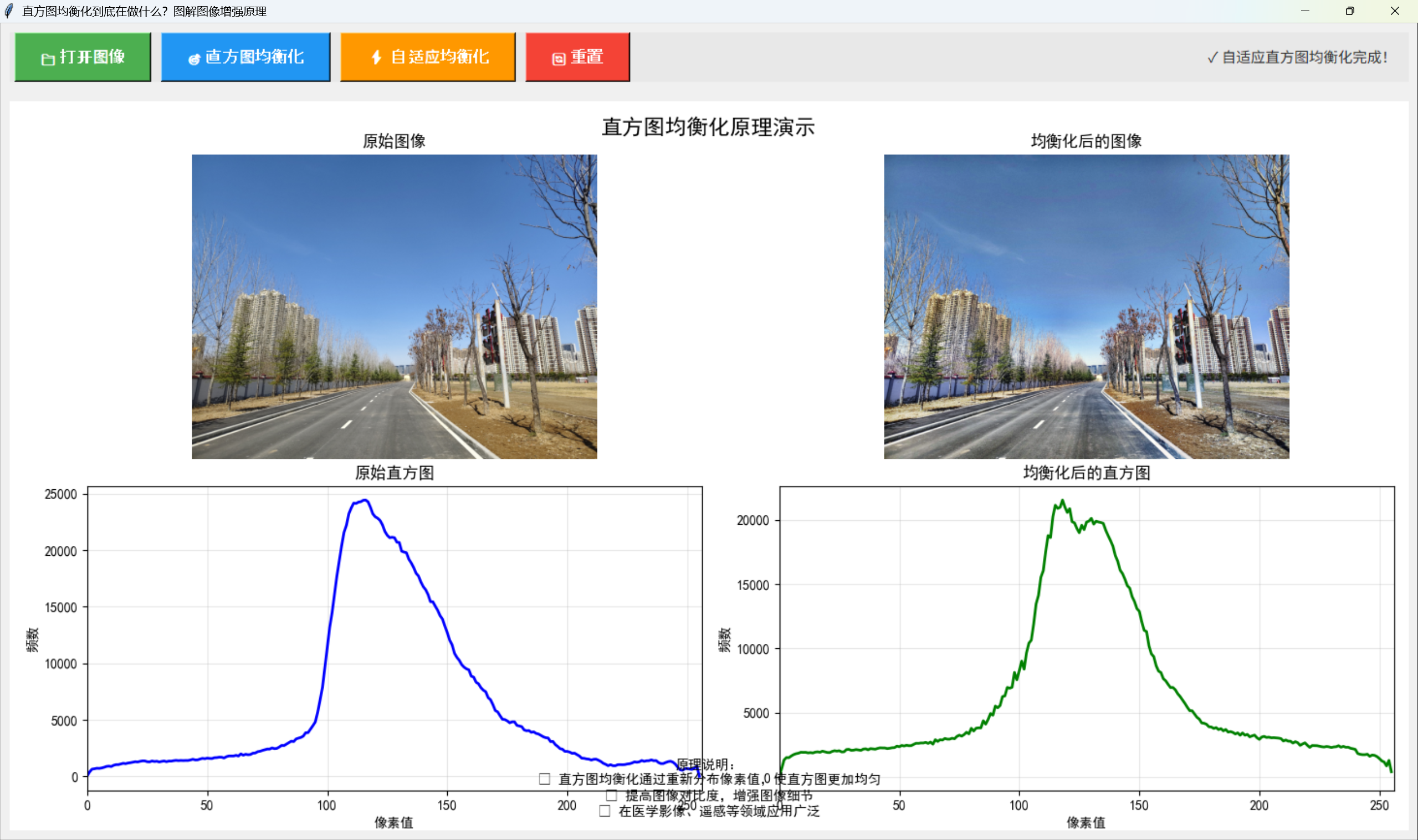

图 3：自适应均衡化效果

通过这些图，读者能够直观感受到：原图灰度集中 → 显示细节不足；HE 后灰度分布铺满全范围 → 对比度增强、暗部 / 亮部细节更清晰。

2.1.2 HE 的优势与适用场景

HE 是一种 空间域 (spatial‑domain) 的图像增强方法，它 计算简单、实现方便、速度快、资源消耗低，因此非常适合嵌入式设备、实时处理或资源受限环境。相较于频域 (frequency‑domain) 或复杂的滤波／变换方法 (如卷积、Fourier、小波变换等)，HE 更加直接与高效。相关文献指出，HE 是一种“非常有效的图像增强技术，能提升图像整体亮度与清晰度 (overall brightness and clarity)” 。 (ResearchGate)

因此，当图像整体灰度分布压缩 (低对比)、没有极端亮区 / 暗区、噪声较少时，HE 可用于快速增强对比、提高细节可见性。典型应用包括医学影像 (如 X 射线、CT／MRI 灰度图)、监控图像、遥感 / 卫星图像、工业检测等。

2.2 局部 / 自适应直方图均衡化 (AHE / CLAHE)

2.2.1 背景与动机

然而，尽管 HE 对许多图像有效，但在存在亮度不均、局部暗区 / 亮区、阴影 / 高亮等复杂场景时，其效果往往不理想。因为 HE 是全球 (global) 操作，它无法顾及图像中不同区域 (局部) 的差异——整幅图用同一个映射函数。这就可能导致某些区域对比度不足 (例如局部暗区未得到增强)，或者整体亮度偏移 (使图像视觉不自然)。

为克服这些缺陷，研究者提出了 自适应直方图均衡化 (AHE, Adaptive Histogram Equalization)。 AHE 的核心思想是将图像划分为若干小区域 (tile / block)，对每个区域分别计算直方图并均衡化，然后对整幅图进行插值 (interpolation) 以消除块状效果。这样一来，图像每个局部区域都能根据其自身灰度分布进行增强，而非全部共享同一映射函数。 (维基百科)

不过，AHE 本身也有显著缺点：在那些灰度非常均匀 (即大部分像素灰度集中)、噪声较多或者区域面积较小的时候，局部直方图会非常尖锐 (集中)，映射函数斜率很大，这会把微小噪声“拉伸 / 放大”，导致噪声增强、块状伪影 (block artifact)、视觉不自然。 (维基百科)

为了解决这些问题，出现了 限制对比度自适应直方图均衡化 (CLAHE, Contrast Limited AHE)。它通过给每个子区域的直方图设置“剪裁阈值 (clip limit)”——当某灰度 bin 的像素数 (或概率) 超过这个限制时，将超过部分 redistribute (重新分配) 给所有灰度级，以限制映射函数斜率，从而避免噪声过度放大和伪影问题。 (维基百科)

因此，CLAHE 成为 AHE 的一种常用、实际可用的变种，被广泛用于医学影像、弱光图像、监控图像、非均匀照明环境等场景。

3 深入探讨：HE / CLAHE 为什么能增强对比，其优劣机制

3.1 从概率分布与灰度映射视角分析

为了理解 HE / CLAHE 的效果，我们可以结合概率分布 (histogram) 与映射函数 (mapping) 的数学结构进行分析。

假设原图灰度概率分布为 $p_X(r)$ ，累计分布为 $\mathrm{cdf}_X(r)$ ，映射函数为

$T(r) = (L-1)\,\mathrm{cdf}_X(r)$

则对任意输入灰度 r，对应输出灰度 s = T(r)。映射函数是单调不减的，保证灰度顺序不改变 (也就是说，不会将暗像素变亮时却变得比原来的亮像素还亮) 。

映射的效果是：原本在灰度 r 附近、概率密集 (大量像素) 的区域，因为 $\mathrm{cdf}_X(r)$ 上升较快 (斜率高)，会被映射到输出灰度较宽的范围。这意味着这些灰度段被“拉伸”，产生更大的灰度差异 (contrast stretch)，从而提升图像的可见对比。与此同时，那些原本很少出现 (低频) 的灰度，因为 CDF 上升缓慢，映射可能比较集中，但总体上输出图像的灰度利用更为均匀。

从统计视角来看，HE 的目标是使输出图像灰度分布趋于均匀 (理想的平坦直方图)，从而最大化信息熵 (entropy)、提升灰度利用率 (dynamic range utilization)，使图像细节更丰富、更均衡。

对于 CLAHE / AHE，则是对图像的局部分布进行相同操作：对于图像中的每个子区域 (tile)，分别计算局部直方图与映射函数，再对整个图像进行插值融合。这样就可以针对图像中不同区域的灰度特性 (例如暗区 / 亮区 / 中间区) 进行针对性增强。局部映射使得暗区更亮、亮区更亮 / 或者平衡亮度，同时保留局部细节。

因此，从概率与映射结构角度来看，HE / CLAHE 的本质是 对灰度分布进行重分配，使灰度利用更加充分 (或合理) — 这种重分配机制带来了对比度提升与细节增强。

3.2 优点、局限与典型问题

优点

简单高效：HE / CLAHE 属于空间域方法，计算量小、速度快、易实现，适合实时处理与嵌入式 / 资源受限系统。
通用性强：对灰度图和彩色图 (通过通道 / 亮度通道处理) 都适用。
对低对比 / 灰度压缩图像特别有效：在图像整体灰度范围窄 (暗 / 亮对比不明显)、对比度不足时，可显著增强视觉效果。
对某些任务友好：例如医学影像、监控影像、遥感影像、工业检测、预处理 (segmentation / 特征提取 / 目标检测) 等，对比度增强能使后续算法更稳定 / 更鲁棒。

局限 / 问题

亮度偏移 (mean shift)：传统 HE 会改变图像整体平均亮度，使输出图像变得偏亮或偏暗，不适合对亮度敏感 (要求保持原始亮度感觉) 的应用。多篇研究 (例如 “A Comparative Study…” ) 就指出 HE 输出的平均亮度与输入差异明显。 (arXiv)
灰度合并 (gray‑level merging)：当输入灰度中某些灰度级出现过于集中 (高频)，均衡化后会将这些灰度映射到较窄 (或单一) 输出灰度级，导致细节丢失或灰度量化效果变差。某些高动态范围图像处理中，研究发现这种 “扁平化 / 合并” 会造成细节损失。 (光学期刊)
噪声 / 伪影 / 块效应 (尤其 AHE / CLAHE)：局部均衡化如果子区域过小、灰度分布过尖锐，映射斜率会很大，微小噪声或量化误差可能被放大，导致噪声增强或块状伪影 (block artifact)、局部不自然。 (维基百科)
色彩失真 (对彩色图像)：若对 RGB 三个通道分别均衡化，可能破坏原图色彩平衡；若仅对灰度 / 亮度通道均衡化，则需要先转换颜色空间 (如 Lab / HSV)，否则色彩饱和度与平衡可能不保。许多研究建议在色彩敏感任务中慎用 HE / CLAHE。 (Peer-reviewed Journal)
对极端弱光 / 高噪声 / 高动态范围图像效果有限：对于非常暗 (接近 0 灰度) 或非常亮 (接近 255) 的区域，HE / CLAHE 的映射可能无法合理保留细节；同时，如果图像中噪声较多，均衡化可能放大噪声，使结果更差。

因此，在使用 HE / CLAHE 时，需要根据图像特性 (灰度分布、噪声水平、是否为彩色图像、对亮度 / 色彩敏感性) 以及后续任务 (视觉鉴别 / 机器算法 / 人工观测) 来决定是否适用，以及如何设置参数 (如局部区域大小、clip limit、是否对亮度通道处理等)。

4 最新研究进展与改进方法

尽管 HE / CLAHE 经典而广泛使用，但随着应用需求和图像复杂性的提升，研究者不断提出改进算法，以克服其局限。近年来有不少关于混合方法、噪声抑制、亮度保持、色彩 / 感知优化的工作。以下是几个具有代表性的方向 / 方法 (本文不使用清单式罗列，而是以连贯段落方式介绍)。

近年来，有研究将 直方图均衡化与滤波 (例如双边滤波) 结合，使得在提升全局 / 局部对比度的同时，尽量抑制噪声和伪影。2024 年，一项题为 “Image enhancement algorithm combining histogram equalization and bilateral filtering” 的研究表明，这种融合方法能够显著改善图像质量，在提升对比度的同时保持图像自然性 (less over‑enhancement 和 less “灰级现象 / 灰度扁平化”)。该方法中，首先对图像进行改进的 HE／均衡化预处理，然后对结果应用双边滤波 (bilateral filter) 优化，实验结果在峰值信噪比 (PSNR) 及视觉质量上都表明其优越性。 (科学直通车)

此外，在极端场景 (如雾天图像、低对比 / 低亮度环境) 中，也有人对传统的 AHE / CLAHE 进行改造。比如 2023 年的一项研究针对雾天图像对比度低、细节模糊的问题，提出“自适应动态范围 CLAHE (adaptive‑range CLAHE)” 方法：通过自动调整直方图剪裁限 (clip limit) 与映射参数，使得在雾天 / 能见度低 / 对比度弱环境下增强效果更佳。 (Researching)

在医学影像领域，由于图像噪声、亮度不均与对比度差异大，为了兼顾对比度增强与亮度 / 细节保持，许多研究采用 CLAHE + 小波变换 (Wavelet) 融合 的方式。早期 (如 2015–2017 年) 的文献就提出通过先 CLAHE，再进行离散小波变换 (DWT) 融合 (fusion) 原图与增强图，从而既提升对比度，也减少伪影 / 过度增强 / 灰度合并，同时保留结构与纹理细节。 (IET Research)

最新在深度学习 /机器学习背景下，也有研究将传统 HE / CLAHE 与现代图像增强 /分割 /识别任务结合。例如，一项发表于 2024 年 (arXiv) 的研究针对脑肿瘤 (brain tumor) MRI 图像分割任务，系统比较了多种图像增强方法 (包括 HE、CLAHE 及其 hybrid 变种) 对下游分割网络 (基于 U‑Net) 的影响。研究结果表明，混合 HE + CLAHE (或 CLAHE‑HE hybrid) 在分割精度 (Accuracy, IoU, Dice 等) 上通常优于仅用 HE 或仅用 CLAHE 的方法。也就是说，在现代视觉任务 (医学分割、目标检测等) 中，传统的 histogram‑based 增强方法仍然具有价值，但需要合理组合与调节。 (arXiv)

还有一些研究从感知 /主观视觉 (perceptual) 的角度出发，对 HE 进行改造。例如 2021 年一篇名为 “Image Enhancement using Fuzzy Intensity Measure and Adaptive Clipping Histogram Equalization (FIMHE)” 的文章，就采用模糊强度度量 (fuzzy intensity measure) 对原图直方图进行分割 / 分区 (histogram segmentation) ，然后自适应剪裁 (adaptive clipping) 并均衡化，从而在增强对比度的同时抑制噪声、减少失真，提高视觉自然感。实验证明其效果在多个公开图像数据库 (例如 Berkeley, CVF‑UGR) 中优于传统 HE / CLAHE。 (arXiv)

综上，可以看到 HE / CLAHE 不仅仍是基础、经典的方法，而且在现代研究中，通过与滤波、小波变换、深度学习、模糊度量 (fuzzy measure) 等技术结合，得到改进与优化，以适应更高要求的图像增强 /视觉任务。

5 结合代码：交互演示程序解析与扩展思路

在此，我会为你 (以及读者) 展示一个完整的示例 — 使用 Python + OpenCV + Tkinter 实现交互式直方图 / 均衡化演示。你提供了完整代码，我将在下面留出“代码粘贴位置”，你可以直接粘贴运行 (或稍作修改)；同时我会分析程序结构、关键流程、优缺点，并提出若干可选扩展方向，以帮助你 /读者更好理解或优化。

import cv2
import numpy as np
import os
import matplotlib
import matplotlib.pyplot as plt
from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg
from tkinter import Tk, filedialog, messagebox, ttk, Frame, Button, Label
from PIL import Image, ImageTk

# 设置matplotlib中文字体
matplotlib.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
matplotlib.rcParams['axes.unicode_minus'] = False


class HistogramEqualizationApp:
    """直方图均衡化演示程序"""

    def __init__(self, root):
        """初始化应用程序"""
        self.root = root
        self.root.title("直方图均衡化到底在做什么？图解图像增强原理")
        self.root.geometry("1400x900")
        self.root.configure(bg="#f0f0f0")

        # 存储图像数据
        self.original_image = None
        self.equalized_image = None
        self.current_image_path = None

        # 创建UI界面
        self.create_ui()

    def create_ui(self):
        """创建用户界面"""
        # 顶部控制面板
        control_frame = Frame(self.root, bg="#e8e8e8", height=60)
        control_frame.pack(side="top", fill="x", padx=10, pady=10)

        # 打开文件按钮
        open_btn = Button(
            control_frame,
            text="📁 打开图像",
            command=self.open_image,
            font=("Arial", 12, "bold"),
            bg="#4CAF50",
            fg="white",
            padx=20,
            pady=10,
            cursor="hand2"
        )
        open_btn.pack(side="left", padx=5)

        # 执行均衡化按钮
        equalize_btn = Button(
            control_frame,
            text="🎯 直方图均衡化",
            command=self.apply_histogram_equalization,
            font=("Arial", 12, "bold"),
            bg="#2196F3",
            fg="white",
            padx=20,
            pady=10,
            cursor="hand2"
        )
        equalize_btn.pack(side="left", padx=5)

        # 自适应均衡化按钮
        adaptive_btn = Button(
            control_frame,
            text="⚡ 自适应均衡化",
            command=self.apply_adaptive_equalization,
            font=("Arial", 12, "bold"),
            bg="#FF9800",
            fg="white",
            padx=20,
            pady=10,
            cursor="hand2"
        )
        adaptive_btn.pack(side="left", padx=5)

        # 重置按钮
        reset_btn = Button(
            control_frame,
            text="🔄 重置",
            command=self.reset_image,
            font=("Arial", 12, "bold"),
            bg="#f44336",
            fg="white",
            padx=20,
            pady=10,
            cursor="hand2"
        )
        reset_btn.pack(side="left", padx=5)

        # 状态标签
        self.status_label = Label(
            control_frame,
            text="请打开一张图像开始演示...",
            font=("Arial", 11),
            bg="#e8e8e8",
            fg="#333"
        )
        self.status_label.pack(side="right", padx=10)

        # 主显示区域
        self.display_frame = Frame(self.root, bg="white")
        self.display_frame.pack(fill="both", expand=True, padx=10, pady=10)

    def load_image_safe(self, image_path):
        """
        安全加载图像，支持中文路径

        参数:
            image_path: 图像文件路径

        返回:
            图像数组，加载失败返回None
        """
        try:
            # 检查文件存在
            if not os.path.exists(image_path):
                messagebox.showerror("错误", f"文件不存在：{image_path}")
                return None

            # 使用imdecode支持中文路径
            image = cv2.imdecode(
                np.fromfile(image_path, dtype=np.uint8),
                cv2.IMREAD_COLOR
            )

            if image is None:
                messagebox.showerror("错误", "图像解码失败，请检查文件格式")
                return None

            # 如果图像过大，进行缩放以提高显示效率
            height, width = image.shape[:2]
            if width > 1920 or height > 1080:
                scale = min(1920 / width, 1080 / height)
                new_width = int(width * scale)
                new_height = int(height * scale)
                image = cv2.resize(image, (new_width, new_height))

            return image

        except Exception as e:
            messagebox.showerror("错误", f"加载图像失败：{str(e)}")
            return None

    def open_image(self):
        """打开文件选择对话框"""
        file_path = filedialog.askopenfilename(
            title="选择图像文件",
            filetypes=[
                ("图像文件", "*.jpg *.jpeg *.png *.bmp *.gif *.tiff"),
                ("所有文件", "*.*")
            ]
        )

        if not file_path:
            return

        # 加载图像
        image = self.load_image_safe(file_path)
        if image is not None:
            self.original_image = image
            self.current_image_path = file_path
            self.equalized_image = None

            # 更新状态
            file_name = os.path.basename(file_path)
            height, width = image.shape[:2]
            self.status_label.config(
                text=f"已加载：{file_name} ({width}×{height}px)"
            )

            # 显示原始图像
            self.display_images()

    def apply_histogram_equalization(self):
        """应用标准直方图均衡化"""
        if self.original_image is None:
            messagebox.showwarning("提示", "请先打开一张图像")
            return

        # 转换为灰度图
        if len(self.original_image.shape) == 3:
            gray = cv2.cvtColor(self.original_image, cv2.COLOR_BGR2GRAY)
        else:
            gray = self.original_image.copy()

        # 应用直方图均衡化
        equalized = cv2.equalizeHist(gray)

        # 如果是彩色图，对每个通道分别处理并合成
        if len(self.original_image.shape) == 3:
            b, g, r = cv2.split(self.original_image)
            b_eq = cv2.equalizeHist(b)
            g_eq = cv2.equalizeHist(g)
            r_eq = cv2.equalizeHist(r)
            equalized = cv2.merge([b_eq, g_eq, r_eq])

        self.equalized_image = equalized
        self.status_label.config(text="✓ 直方图均衡化完成！")
        self.display_images()

    def apply_adaptive_equalization(self):
        """应用自适应直方图均衡化（CLAHE）"""
        if self.original_image is None:
            messagebox.showwarning("提示", "请先打开一张图像")
            return

        # 转换为灰度图
        if len(self.original_image.shape) == 3:
            gray = cv2.cvtColor(self.original_image, cv2.COLOR_BGR2GRAY)
        else:
            gray = self.original_image.copy()

        # 应用自适应直方图均衡化（CLAHE）
        clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
        equalized = clahe.apply(gray)

        # 如果是彩色图，对每个通道分别处理
        if len(self.original_image.shape) == 3:
            b, g, r = cv2.split(self.original_image)
            clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
            b_eq = clahe.apply(b)
            g_eq = clahe.apply(g)
            r_eq = clahe.apply(r)
            equalized = cv2.merge([b_eq, g_eq, r_eq])

        self.equalized_image = equalized
        self.status_label.config(text="✓ 自适应直方图均衡化完成！")
        self.display_images()

    def reset_image(self):
        """重置为原始图像"""
        if self.original_image is not None:
            self.equalized_image = None
            self.status_label.config(text="已重置为原始图像")
            self.display_images()

    def get_histogram(self, image):
        """
        计算图像直方图

        参数:
            image: 输入图像

        返回:
            直方图数据
        """
        if len(image.shape) == 3:
            # 彩色图像，合并通道计算灰度直方图
            gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
        else:
            gray = image

        hist = cv2.calcHist([gray], [0], None, [256], [0, 256])
        return hist

    def display_images(self):
        """显示原始图像和处理结果对比"""
        # 清空显示区域
        for widget in self.display_frame.winfo_children():
            widget.destroy()

        if self.original_image is None:
            label = Label(
                self.display_frame,
                text="请打开图像文件",
                font=("Arial", 20),
                fg="#999",
                bg="white"
            )
            label.pack(expand=True)
            return

        # 创建matplotlib图表
        if self.equalized_image is not None:
            # 显示原始和均衡化对比
            fig, axes = plt.subplots(2, 2, figsize=(14, 10))
            fig.suptitle(
                "直方图均衡化原理演示",
                fontsize=16,
                fontweight="bold"
            )

            # 左上：原始图像
            original_display = cv2.cvtColor(
                self.original_image,
                cv2.COLOR_BGR2RGB
            ) if len(self.original_image.shape) == 3 else self.original_image
            axes[0, 0].imshow(original_display, cmap="gray")
            axes[0, 0].set_title("原始图像", fontsize=12, fontweight="bold")
            axes[0, 0].axis("off")

            # 右上：均衡化图像
            if len(self.equalized_image.shape) == 3:
                equalized_display = cv2.cvtColor(
                    self.equalized_image,
                    cv2.COLOR_BGR2RGB
                )
            else:
                equalized_display = self.equalized_image
            axes[0, 1].imshow(equalized_display, cmap="gray")
            axes[0, 1].set_title("均衡化后的图像", fontsize=12, fontweight="bold")
            axes[0, 1].axis("off")

            # 左下：原始直方图
            hist_orig = self.get_histogram(self.original_image)
            axes[1, 0].plot(hist_orig, color="blue", linewidth=2)
            axes[1, 0].set_title("原始直方图", fontsize=12, fontweight="bold")
            axes[1, 0].set_xlabel("像素值")
            axes[1, 0].set_ylabel("频数")
            axes[1, 0].grid(True, alpha=0.3)
            axes[1, 0].set_xlim([0, 256])

            # 右下：均衡化直方图
            hist_eq = self.get_histogram(self.equalized_image)
            axes[1, 1].plot(hist_eq, color="green", linewidth=2)
            axes[1, 1].set_title("均衡化后的直方图", fontsize=12, fontweight="bold")
            axes[1, 1].set_xlabel("像素值")
            axes[1, 1].set_ylabel("频数")
            axes[1, 1].grid(True, alpha=0.3)
            axes[1, 1].set_xlim([0, 256])

            # 添加说明文字
            explanation = (
                "原理说明：\n"
                "• 直方图均衡化通过重新分布像素值，使直方图更加均匀\n"
                "• 提高图像对比度，增强图像细节\n"
                "• 在医学影像、遥感等领域应用广泛"
            )
            fig.text(0.5, 0.02, explanation, ha="center", fontsize=10)

        else:
            # 仅显示原始图像和直方图
            fig, axes = plt.subplots(1, 2, figsize=(14, 5))
            fig.suptitle(
                "图像与直方图展示 - 点击直方图均衡化按钮查看效果",
            fontsize = 14,
            fontweight = "bold"
            )

            # 左：原始图像
            original_display = cv2.cvtColor(
                self.original_image,
                cv2.COLOR_BGR2RGB
            ) if len(self.original_image.shape) == 3 else self.original_image
            axes[0].imshow(original_display, cmap="gray")
            axes[0].set_title("原始图像", fontsize=12, fontweight="bold")
            axes[0].axis("off")

            # 右：原始直方图
            hist = self.get_histogram(self.original_image)
            axes[1].plot(hist, color="blue", linewidth=2)
            axes[1].fill_between(range(256), hist.flatten(), alpha=0.3, color="blue")
            axes[1].set_title("直方图", fontsize=12, fontweight="bold")
            axes[1].set_xlabel("像素值（0-255）")
            axes[1].set_ylabel("频数")
            axes[1].grid(True, alpha=0.3)
            axes[1].set_xlim([0, 256])

        plt.tight_layout()

        # 嵌入到tkinter窗口
        canvas = FigureCanvasTkAgg(fig, master=self.display_frame)
        canvas.draw()
        canvas.get_tk_widget().pack(fill="both", expand=True)


def main():
    """程序入口"""
    root = Tk()
    app = HistogramEqualizationApp(root)
    root.mainloop()


if __name__ == "__main__":
    main()

5.1 程序结构与功能概览

该程序封装为一个面向对象类 HistogramEqualizationApp，基于 Tkinter 构建 GUI 界面，提供用户交互按钮：打开图像 (Open)、标准直方图均衡化 (HE)、自适应均衡化 (CLAHE)、重置 (Reset)。用户可以通过按钮加载本地图像 (支持中文路径)、执行 HE / CLAHE、并看到原图 / 均衡化后图像 + 对比直方图 (原始 vs 均衡后)，以及说明文字 (解释其效果) —— 非常适合教学 / 演示 /直观理解直方图均衡化原理。

优点包括：

支持中文路径 / 多种图像格式 (jpg/png/bmp 等)
自动缩放过大图像以防止显示过大导致界面问题
对灰度或彩色图像均支持 (彩色图像对 B/G/R 通道分别均衡化)
可视化直方图 + 图像 + 对比，帮助理解均衡化前后差异

5.2 局限 / 可以改进的方面

尽管这个演示程序适合教学与基础观察，但若用于更严谨 /实际 /高质量图像增强，存在以下局限 /待改进之处：

对彩色图像直接对 B/G/R 通道均衡化，可能导致色彩失真 / 色偏；更合理的方法是在 Lab / HSV / YCbCr 等色彩空间，将均衡化仅作用于亮度 (L / V / Y) 通道，以保持色彩平衡。
CLAHE 参数 (如 clipLimit, tileGridSize) 是固定值 (如 2.0, (8,8))，未提供用户调节界面。如果能增加滑动条 /输入框让用户动态调整这些参数，将更灵活。
未对噪声 /伪影 /块效应进行抑制 /后处理。在增强后，若图像噪声较多，建议增加平滑 /滤波 (如双边滤波, 中值滤波) 或融合 (fusion) 步骤，以改善视觉效果。
缺乏对增强效果的量化评价 (例如信息熵、亮度偏移 (mean brightness change)、对比度度量、噪声度量等)，仅依赖视觉 /人眼判断。
无批量 /自动处理功能，仅支持单张图像交互处理。如果你有大量图像 (如医学 / 遥感 /监控数据)，手动处理不现实。

5.3 若干推荐扩展方向 (可以作为研究 /项目起点)

鉴于前文所述 HE / CLAHE 的优缺点与现代改进方法，这里建议几种可能的扩展方向 (你 /读者未来可以尝试)：

颜色空间改造：将程序扩展为支持 Lab / HSV / YCbCr 等色彩空间，仅对亮度通道 (L/V/Y) 进行均衡化，以减少色彩失真。
参数可调界面：在 GUI 中加入滑条 /输入框，让用户调整 clipLimit、tileGridSize (局部块大小)、是否对每通道均衡化、是否使用彩色 /灰度模式等。
噪声 /伪影抑制：在均衡化后对图像进行滤波 (如双边滤波、非局部均值、中值滤波) 或融合 (fusion) 处理，以减少噪声 / 块效应。可参考最新研究中 HE + bilateral filter 的做法。
混合增强方法：将 HE / CLAHE 与小波变换 (wavelet transform)、多尺度融合 (multi‑scale fusion)、感知模型 (perceptual model)、深度学习增强 (或作为预处理) 结合，以适应更复杂 /高要求场景 (医学影像 / 目标检测 / 低光环境等)。
批量 /自动化处理能力 + 评价指标：为程序添加批量处理功能 (遍历文件夹 / 批量图像增强)，并对每张图像计算客观指标 (如信息熵、亮度变化、对比度、噪声度量)，输出对比报告 (原图 vs 增强后)，便于评估与选择合适方法。
教学 /可视化增强：生成更多可视化图 (灰度直方图、映射函数、变化前后对比、局部增强效果、噪声 / 伪影检测)；方便教学 /撰写报告 /发表博客 /优快云文章。

6 小结与展望

本文从基础原理 (灰度直方图、CDF、映射函数)、数学 /概率 /统计视角，对 直方图均衡化 (HE) 及其改进 AHE / CLAHE 进行系统分析；结合最新研究 (HE + 滤波 / 小波融合 / 自适应剪裁 / 深度学习预处理) 展示其发展趋势与应用前景；并以你提供的 Python + OpenCV + Tkinter 演示程序为例，分析其实践价值、局限与扩展方向。

总结来看，HE / CLAHE 之所以能够增强图像对比，是因为它对灰度分布进行了重分配 — 将原图中被限制在较窄灰度区间 (低对比度) 的像素 “拉伸 / 扩散” 到更宽灰度范围，从而使暗区 /亮区 /中间区细节更分明，也使灰度利用更充分。但这并非万能良药，其亮度偏移、灰度合并、噪声放大、色彩失真等问题不容忽视。现代研究通过融合滤波、小波、深度学习、自适应剪裁、感知度量等技术，对传统 HE 进行改进，以适应复杂 / 高要求场景。

未来，随着图像获取设备 (相机 /传感器) 硬件提升、计算资源更丰富、对质量 /自然性 /感知的一致性要求更高，直方图均衡化及其改进方法仍将是基础 /重要技术，但将越来越多地与融合 / 智能 /感知模型 /深度学习结合，以满足对复杂场景 (弱光、高噪声、高动态范围、色彩敏感等) 的需求。
