1 引言
在前期关于 OpenCV 图像读写与显示的文章里，我们通过纯命令行脚本方式，介绍了从 “读取一张图片” 到 “显示、保存” 的基础能力。那段脚本已经让你熟悉了 cv2.imread、cv2.imshow、cv2.waitKey、cv2.imwrite 等关键 API 的使用。但在实际应用中，往往希望构建一个可视化、更友好、能交互操作的工具——这样用户体验更佳，也更贴近日常桌面应用或教学展示场景。
因此，本篇文章将基于 Python 平台，借助 Tkinter（Python 标准 GUI 库）与 OpenCV 的结合，打造一款“图像处理工具”原型。它具备以下功能：
-
通过图形界面（GUI）选择图片文件
-
读取并显示加载的图片，实时反馈信息（文件名、分辨率、文件大小、路径等）
-
支持将彩色图像转为灰度图并保存
-
支持使用系统默认查看器打开当前图片文件
-
支持启动摄像头实时画面（视频流）显示，并支持按键截图/退出
-
支持快捷键操作：s (保存灰度) / o (打开查看器) / v (摄像头) / q (退出)
这不仅是一个工具范例，同样是一个学习脚本：你可以通过它深入理解 GUI 与 OpenCV 如何结合、线程如何运作、OS 文件路径的处理、中文路径支持、摄像头读取机制等。本篇文章将在代码之上做详细原理解析，让你不仅能“运行”，还能够“理解”。

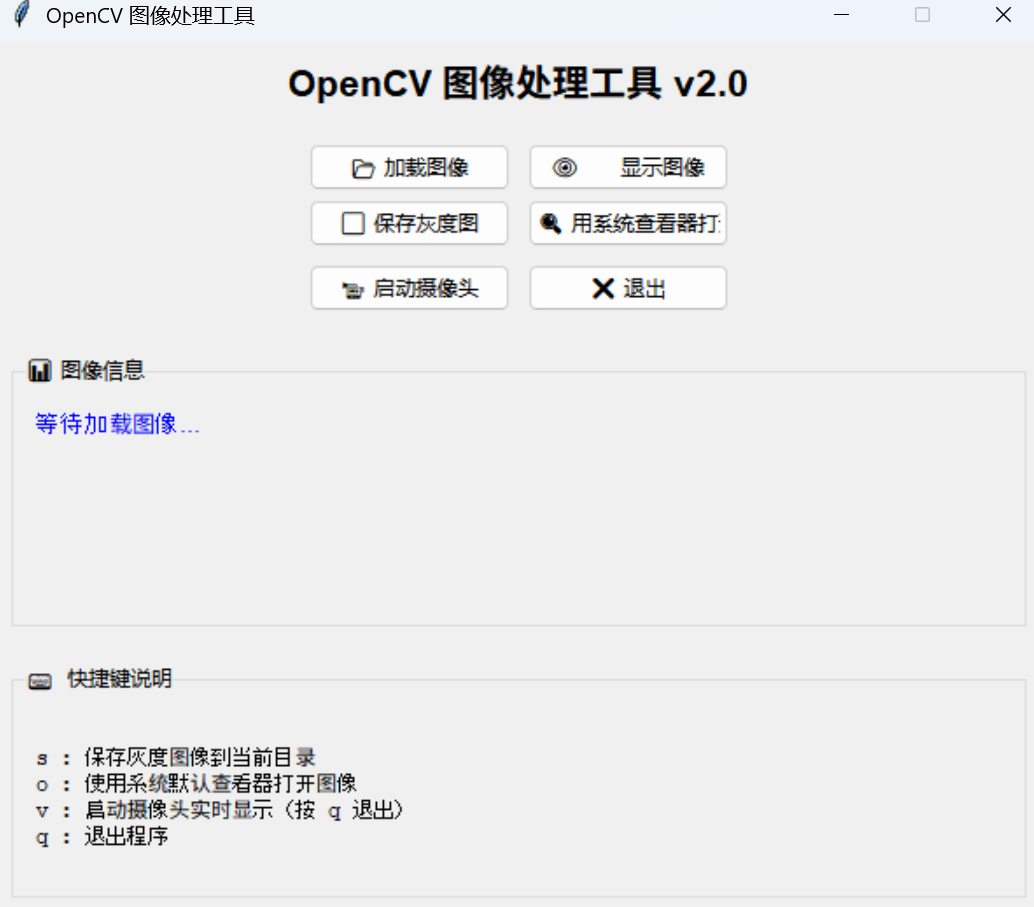

图1：GUI 主界面截图
2 图像与视频 I/O 的原理延伸
2.1 图像加载、编码与内存表示
在磁盘上的图像（如 JPEG、PNG）是经过压缩或编码的字节序列。在 OpenCV 中，使用 cv2.imread（或在 GUI 脚本中更健壮地使用 np.fromfile+cv2.imdecode）即可将这些字节还原为内存中的像素矩阵。这个矩阵在 Python 中表现为 numpy.ndarray，其形状通常为 (height, width, channels)。例如，一张 1920×1080 三通道图像，其数组形状可能为 (1080, 1920, 3)，占用大约 1920×1080×3 ≈ 6 MB（每通道 8 位）。
在 OpenCV 中，彩色图像默认使用 BGR（蓝‑绿‑红）通道顺序，而不是 RGB。这一历史原因来自早期图像/视频接口对 BGR 的偏好。若将图像直接传给 Matplotlib 等库显示，常会出现颜色偏蓝的问题。故在跨库可视化时须用 cv2.cvtColor(img, cv2.COLOR_BGR2RGB) 转换。
在我们的 GUI 代码中，为了兼容中文路径，使用了如下逻辑：
-
np.fromfile(image_path, dtype=np.uint8)：将文件按字节读入 Numpy 数组。 -
cv2.imdecode(...)：将 Numpy 数组解码为 OpenCV 矩阵。
这一组合比cv2.imread在某些带有中文或空格路径的环境下更可靠。
2.2 GUI 与 OpenCV 模块协作
OpenCV 本身提供 window/显示功能（cv2.imshow、cv2.waitKey）通过 highgui 模块。但在构建一个完整应用（带按钮、状态栏、文件对话框）时，我们常用 Tkinter 来实现。这里出现两个需要协作的部分：
-
主 GUI 线程（Tkinter 主事件循环）负责按钮点击、状态显示、文件对话框等。
-
OpenCV 操作（图像 I/O、显示、摄像头读取）可能会阻塞 GUI 或产生卡顿。为此，启动摄像头部分采用 线程方式运行，从而避免 GUI “冻结”。
已有研究表明：在 Tkinter 中直接运行长循环（比如读取摄像头帧）会导致响应变慢或界面卡顿。([turn0search0] [turn0search2] [turn0search6]) 因此，在本代码中“启动摄像头”按钮启动一个 daemon 线程执行帧读取循环。主界面状态仍可交互。
2.3 聊一聊键盘事件与 cv2.waitKey
当我们弹出 OpenCV 窗口（cv2.imshow）时，看似只需调用一次。然而 imshow 只是提交绘制请求，真正的窗口内容刷新与键盘事件监听是由 cv2.waitKey 触发的。若省略 waitKey，窗口往往不显示或一闪而过。waitKey(ms) 参数为等待毫秒数：0 表示无限等待，正数表示等待指定时间后返回。返回值为按键码。多个平台上返回值可能带高位，习惯做法是 key & 0xFF 与 ord('q') 比较。
在视频循环场景中，我们通常使用 waitKey(1) 或 waitKey(30) 来完成帧率控制、事件监听、窗口刷新。若将其放入无限循环中并同时运行 GUI 主线程、摄像头读取线程，则需谨慎资源释放、线程退出、窗口销毁等逻辑。
2.4 关于摄像头读取与多线程
cv2.VideoCapture(0) 打开默认摄像头（设备索引 0）。读取帧过程 cap.read() 返回两个值：ret （布尔）与 frame（图像矩阵）。若 ret == False，说明读取失败。摄像头读取通常处于循环中，每次读取帧后显示。若在主线程执行，会阻塞 GUI，故推荐放在线程或使用 Tkinter 的 after() 回调机制。([turn0search5])
在代码中，为避免 thread 与 GUI 冲突，我们在子线程中读取、显示并响应按键 q/s 等，主线程仍可响应按钮。这种设计可以确保“点击按钮启动摄像头”后，界面按钮仍然有效，而不是整个 GUI 停滞。
3 工程结构建议与环境准备
3.1 环境搭建
-
Python 3.8+（建议）
-
安装 OpenCV：
pip install opencv-python -
安装 Tkinter：在大多数 Windows/macOS 预装；Linux 可
sudo apt install python3-tk -
安装 Numpy：
pip install numpy
无须 Pillow 等额外包，因为本工具使用 OpenCV 直接显示及通过系统查看器打开。
3.2 项目目录建议
建议目录结构如下：
opencv_tkinter_demo/
├─ image_tool.py # 本文主脚本
├─ images/ # 测试图片存放目录（可选）
└─ README.md
将脚本 image_tool.py 放入项目根目录运行即可。运行方式可在 命令行执行 python image_tool.py 或在 IDE 中启动。
4 完整代码（含详尽中文注释）
以下代码为你可直接粘贴至 优快云 专栏的版本，注释中包含对模块、函数、逻辑及原理的说明。
import cv2 # OpenCV 主模块，用于图像处理、摄像头 I/O、显示窗口等
import os # 用于文件路径操作、系统默认查看器调用等
from tkinter import filedialog, Tk, StringVar
from tkinter import ttk # Tkinter 的 themed widget 集合
import numpy as np # Numpy 用于将文件读取为字节流、处理数组等
from threading import Thread # 多线程，用于让摄像头读取在子线程运行，避免 GUI 冻结
# ========================================================
# OpenCV 图像读写与显示入门示例（GUI增强版）
# 功能：
# - 图形界面选择图片
# - 实时显示图像处理效果
# - 按键：s(灰度) o(打开) v(摄像头) q(退出)
# ========================================================
class ImageProcessorApp:
"""图像处理应用主类：封装界面逻辑、OpenCV 操作与系统调用。"""
def __init__(self, root):
"""初始化应用：设置窗口、变量、UI 控件等。"""
self.root = root
self.root.title("OpenCV 图像处理工具")
self.root.geometry("600x500")
self.root.resizable(False, False)
# 全局变量定义
self.original_image = None # 用于存储加载后的彩色图像矩阵
self.image_path = "" # 当前加载图像的文件路径
self.camera_running = False # 标志：摄像头线程是否正在运行
# 状态变量（与 Tkinter 绑定，用于界面显示）
self.status_var = StringVar(value="等待加载图像...")
self.info_var = StringVar(value="")
# 创建 UI 控件
self.create_ui()
def create_ui(self):
"""创建用户界面：按钮、标签、状态栏、信息区、帮助说明等。"""
# 标题标签
title_label = ttk.Label(
self.root,
text="OpenCV 图像处理工具 v2.0",
font=("Arial", 16, "bold")
)
title_label.pack(pady=10)
# 按钮区域
button_frame = ttk.Frame(self.root)
button_frame.pack(pady=10)
load_btn = ttk.Button(
button_frame,
text="📂 加载图像",
command=self.load_image,
width=15
)
load_btn.grid(row=0, column=0, padx=5)
show_btn = ttk.Button(
button_frame,
text="👁️ 显示图像",
command=self.show_image,
width=15
)
show_btn.grid(row=0, column=1, padx=5)
gray_btn = ttk.Button(
button_frame,
text="⬜ 保存灰度图",
command=self.save_gray_image,
width=15
)
gray_btn.grid(row=1, column=0, padx=5, pady=5)
open_btn = ttk.Button(
button_frame,
text="🔍 用系统查看器打开",
command=self.open_with_viewer,
width=15
)
open_btn.grid(row=1, column=1, padx=5, pady=5)
camera_btn = ttk.Button(
button_frame,
text="📹 启动摄像头",
command=self.start_camera,
width=15
)
camera_btn.grid(row=2, column=0, padx=5, pady=5)
exit_btn = ttk.Button(
button_frame,
text="❌ 退出",
command=self.exit_app,
width=15
)
exit_btn.grid(row=2, column=1, padx=5, pady=5)
# 图像信息显示区域
info_frame = ttk.LabelFrame(self.root, text="📊 图像信息", padding=10)
info_frame.pack(pady=10, padx=10, fill="both", expand=True)
status_label = ttk.Label(
info_frame,
textvariable=self.status_var,
font=("Arial", 10),
foreground="blue"
)
status_label.pack(anchor="w")
info_label = ttk.Label(
info_frame,
textvariable=self.info_var,
font=("Courier", 9),
foreground="darkgreen"
)
info_label.pack(anchor="w", pady=5)
# 快捷键说明区域
help_frame = ttk.LabelFrame(self.root, text="⌨️ 快捷键说明", padding=10)
help_frame.pack(pady=10, padx=10, fill="x")
help_text = """
s : 保存灰度图像到当前目录
o : 使用系统默认查看器打开图像
v : 启动摄像头实时显示（按 q 退出）
q : 退出程序
"""
help_label = ttk.Label(
help_frame,
text=help_text,
font=("Courier", 9),
justify="left"
)
help_label.pack(anchor="w")
def load_image(self):
"""打开文件选取对话框，用户选择图像文件后加载该图像。"""
file_path = filedialog.askopenfilename(
title="选择图像文件",
filetypes=[
("图像文件", "*.jpg *.jpeg *.png *.bmp *.gif *.tiff"),
("JPG文件", "*.jpg *.jpeg"),
("PNG文件", "*.png"),
("所有文件", "*.*")
]
)
if not file_path:
self.status_var.set("❌ 用户未选择文件")
return
self.image_path = file_path
success = self.load_image_safe(file_path)
if success:
self.update_info()
def load_image_safe(self, image_path):
"""
安全加载图像，处理中文路径、权限问题、解码失败等情况。
参数:
image_path: 图像文件路径
返回:
加载成功返回 True，否则 False
"""
if not os.path.exists(image_path):
self.status_var.set("❌ 错误：文件不存在")
return False
if not os.access(image_path, os.R_OK):
self.status_var.set("❌ 错误：文件无法读取（权限问题）")
return False
try:
# 使用 numpy.fromfile + cv2.imdecode 组合读取，可支持中文路径
image_data = np.fromfile(image_path, dtype=np.uint8)
self.original_image = cv2.imdecode(image_data, cv2.IMREAD_COLOR)
if self.original_image is None:
self.status_var.set("❌ 错误：图像解码失败，文件可能已损坏")
return False
self.status_var.set("✅ 成功加载图像")
return True
except Exception as e:
self.status_var.set(f"❌ 错误：{str(e)}")
return False
def update_info(self):
"""更新界面中的图像基本信息：如文件名、分辨率、大小、路径等。"""
if self.original_image is None:
self.info_var.set("暂无图像信息")
return
filename = os.path.basename(self.image_path)
height, width = self.original_image.shape[:2]
file_size = os.path.getsize(self.image_path) / 1024 # 转换为 KB
info_text = f"""
文件名：{filename}
分辨率：{width} × {height} 像素
文件大小：{file_size:.1f} KB
路径：{self.image_path}
"""
self.info_var.set(info_text)
def show_image(self):
"""弹出 OpenCV 窗口显示当前加载的原始彩色图像。"""
if self.original_image is None:
self.status_var.set("❌ 请先加载图像")
return
cv2.imshow("Original Image (按任意键返回)", self.original_image)
cv2.waitKey(0) # 等待用户按键
cv2.destroyWindow("Original Image (按任意键返回)")
self.status_var.set("✅ 图像窗口已关闭")
def save_gray_image(self):
"""将彩色图像转换为灰度图并保存到当前工作目录。"""
if self.original_image is None:
self.status_var.set("❌ 请先加载图像")
return
try:
gray_image = cv2.cvtColor(self.original_image, cv2.COLOR_BGR2GRAY)
original_name = os.path.basename(self.image_path)
name, ext = os.path.splitext(original_name)
gray_filename = f"{name}_gray.jpg"
current_dir = os.getcwd()
save_path = os.path.join(current_dir, gray_filename)
cv2.imwrite(save_path, gray_image)
self.status_var.set(f"✅ 灰度图已保存: {gray_filename}")
self.info_var.set(f"保存位置：{save_path}")
except Exception as e:
self.status_var.set(f"❌ 保存失败：{str(e)}")
def open_with_viewer(self):
"""调用系统默认图像查看器打开当前图片文件。"""
if not self.image_path:
self.status_var.set("❌ 请先加载图像")
return
try:
os_name = os.name
if os_name == 'nt':
os.startfile(self.image_path)
elif os_name == 'posix':
# macOS/Linux
os.system(f'open "{self.image_path}"')
self.status_var.set("✅ 已用默认查看器打开")
except Exception as e:
self.status_var.set(f"❌ 打开失败：{str(e)}")
def start_camera(self):
"""启动摄像头实时显示功能（在新线程中运行）。"""
if self.camera_running:
self.status_var.set("⚠️ 摄像头已在运行")
return
camera_thread = Thread(target=self.display_camera)
camera_thread.daemon = True
camera_thread.start()
def display_camera(self):
"""摄像头读取与显示逻辑：循环读取帧、显示、截图、退出按键监听。"""
self.camera_running = True
self.status_var.set("📹 摄像头已启动（按 q 退出）")
cap = cv2.VideoCapture(0) # 默认摄像头设备
if not cap.isOpened():
self.status_var.set("❌ 错误：无法打开摄像头")
self.camera_running = False
return
frame_count = 0
while self.camera_running:
ret, frame = cap.read()
if not ret:
self.status_var.set("❌ 错误：无法读取摄像头帧")
break
frame_count += 1
cv2.putText(
frame,
f'Frame: {frame_count} | Press Q to Exit',
(10, 30),
cv2.FONT_HERSHEY_SIMPLEX,
0.7,
(0, 255, 0),
2
)
cv2.imshow('Camera Video', frame)
key = cv2.waitKey(1) & 0xFF
if key == ord('q') or key == ord('Q'):
self.status_var.set("✅ 摄像头已关闭")
break
elif key == ord('s'):
screenshot_name = f"camera_screenshot_{frame_count}.jpg"
cv2.imwrite(screenshot_name, frame)
self.status_var.set(f"✅ 截图已保存: {screenshot_name}")
cap.release()
cv2.destroyWindow('Camera Video')
self.camera_running = False
def exit_app(self):
"""退出应用：关闭摄像头线程（若在运行）、销毁所有 OpenCV 窗口、结束 GUI 主循环。"""
self.camera_running = False
cv2.destroyAllWindows()
self.root.destroy()
def main():
"""程序入口：创建 Tkinter 主窗口并启动应用。"""
root = Tk()
app = ImageProcessorApp(root)
root.mainloop()
if __name__ == "__main__":
main()
5 核心模块解析与原理说明
5.1 load_image_safe：中文路径与 np.fromfile 结合使用
普通 cv2.imread(path) 在遇到含中文、空格或某些特殊编码路径时，可能读取失败。我们采用如下改进方式：
-
使用
np.fromfile(image_path, dtype=np.uint8)将文件按字节读取为一维 Numpy 数组。 -
使用
cv2.imdecode(array, cv2.IMREAD_COLOR)将字节数组解码为 OpenCV 图像矩阵。
这种方式借助 Numpy 直接读取文件而绕过部分路径编码 API 的限制。在脚本中，对 os.path.exists 与 os.access 做了前置检测，以提前捕获“文件不存在”与“权限不可读”两类常见错误。
5.2 显示彩色图像 show_image 的逻辑
调用 cv2.imshow 即可弹出一个窗口显示图像。但如前所述，真正的窗口刷新发生在随后调用 cv2.waitKey(0) 时。这里传入参数 0 表示“无限等待用户按键”。当用户按任意键后，函数继续执行 cv2.destroyWindow(...) 关闭特定窗口。之后状态栏记录“窗口已关闭”。
值得注意：若图像尺寸太大（例如 5000×4000 像素），窗口可能会超出屏幕。工程中可额外调用 cv2.namedWindow(..., cv2.WINDOW_NORMAL) + cv2.resizeWindow 或先缩放图像。脚本中为了简洁，仅在状态提示中提醒用户。
5.3 灰度转换与保存 save_gray_image
彩色图像转换为灰度图的关键是 cv2.cvtColor(color_img, cv2.COLOR_BGR2GRAY)。此时输出为单通道矩阵。保存时我们生成带 “_gray” 后缀的新文件名，路径为当前工作目录。保存使用 cv2.imwrite(save_path, gray_image)，对 OpenCV 而言，它会根据扩展名自动选择编码器（如 “jpg” 或 “png”）。
5.4 系统查看器打开 open_with_viewer
为了增强用户体验，我们调用系统默认图像查看器打开文件。实现方法如下：
-
在 Windows 上：
os.startfile(self.image_path) -
在 macOS/Linux 上：
os.system(f'open "{path}"')
这种方式比使用 Tkinter 内部 PhotoImage 更简便，适合快速预览。状态栏会显示成功或失败。
5.5 启动摄像头与子线程逻辑 start_camera + display_camera
启动摄像头读取逻辑涉及如下关键点：
-
使用
Thread(target=self.display_camera)启动一个守护线程（daemon），避免 GUI 主线程被阻塞。 -
在子线程中执行：
-
cap = cv2.VideoCapture(0)打开默认设备。 -
循环中每次调用
cap.read()读取一帧。若失败（ret == False）则退出。 -
使用
cv2.putText在帧上叠加文字（帧编号、退出提示）以演示叠加功能。 -
调用
cv2.imshow('Camera Video', frame)显示当前帧。 -
调用
cv2.waitKey(1)让窗口刷行、监听按键。若用户按 q/Q，则退出循环；按 s 则保存当前帧为截图。
-
-
最后释放资源：
cap.release()、cv2.destroyWindow('Camera Video')。设置camera_running=False，确保状态回归。
为什么要放到线程？因为摄像头帧读取 + 显示是一个持续循环操作，如果在主线程执行，会阻塞 Tkinter 的主事件循环，从而导致按钮点击、窗口拖动、状态栏更新等无法响应。线程切割逻辑后，GUI 保持响应，摄像头画面也能流畅显示。
6 常见问题、调试建议与注意事项
6.1 路径问题与 中文路径支持
-
检查
image_path是否为空、是否存在、是否可读。 -
若使用 中文或空格路径，优先采用
np.fromfile + cv2.imdecode模式。 -
在 Linux / macOS 中，当 Tkinter 文件对话框返回 Unicode 路径时，也应保持 UTF‑8 环境。
6.2 窗口显示异常／界面卡顿
-
若调用
cv2.imshow未调用cv2.waitKey，窗口可能不显示或一闪而过。 -
若排列多个窗口（彩色、灰度、摄像头），注意每个窗口命名和关闭逻辑一致。
-
若界面卡顿，可能是摄像头线程占用了主线程资源，或者显存占用过大。建议先缩减帧率或者缩放显示尺寸。
6.3 摄像头读取失败
-
在 macOS 或 Linux 中，可能需要对摄像头设备权限进行授权（如 macOS 的“摄像头”权限）。
-
如果
cap.isOpened()返回 False，则无法打开设备。可尝试更换 index （如 1、2）或使用 VideoCapture 指定 API（如 cv2.CAP_DSHOW Windows）。 -
若保存截图失败，请检查当前目录是否有写权限或磁盘空间。
6.4 线程退出与资源释放
-
一定要在退出时设置
self.camera_running=False，使子线程退出循环。 -
使用
cap.release()释放摄像头对象，避免摄像头被锁定；使用cv2.destroyWindow()或cv2.destroyAllWindows()清理窗口。 -
若主界面退出前摄像头线程仍在运行，可能导致异常或无法关闭程序。

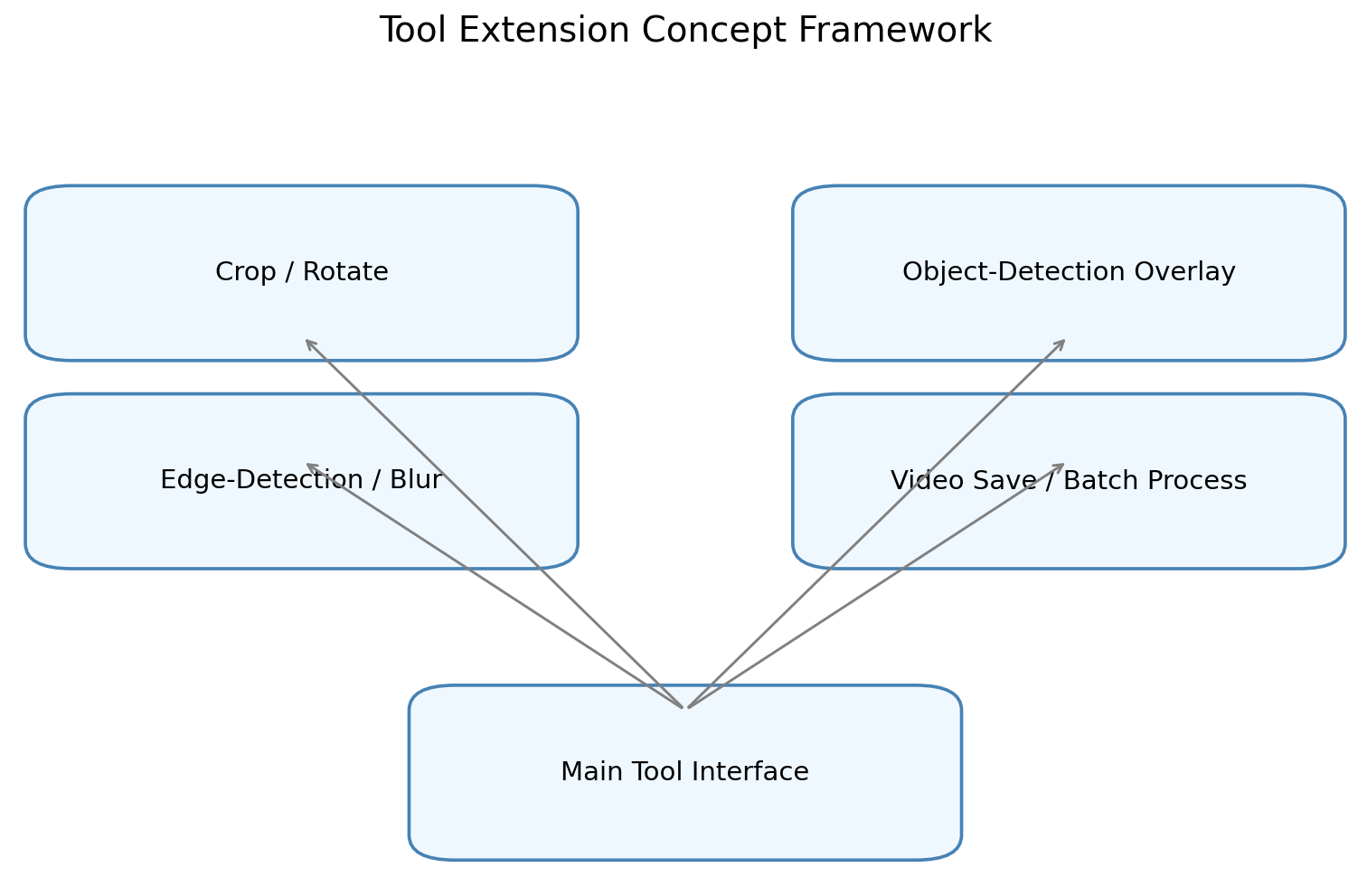

7 总结与后续扩展思路
本篇文章以 GUI 增强版的方式，一步步构建了一个小型但功能全面的图像处理工具：你通过文件对话框加载图片、显示图像、将彩色转灰度保存、打开系统查看器、启动摄像头查看实时画面。整体代码结构清晰、注释详尽，适合用于 优快云 专栏发布。
在你继续扩展专栏时，可以考虑以下方向：
-
在界面中新增“裁剪”、“旋转”、“仿射变换”按钮，交互化操作图像（例如
cv2.getRotationMatrix2D）。 -
增加“边缘检测”、 “模糊处理” 等可视化效果按钮，并在界面预览。
-
对摄像头画面加入实时目标检测（如 YOLO 或 MobileNetSSD）叠加显示。
-
将处理后的图片保存路径和历史操作记录保存在列表，界面中展示缩略图。
-
将工具打包为可执行程序（如 PyInstaller）供非开发用户使用。
图2：工具扩展思路示意框架图
参考资料
-
Adrian Rosebrock, “Using OpenCV with Tkinter”, PyImageSearch. (PyImageSearch)
-
“Using OpenCV with Tkinter”, TutorialsPoint. (Tutorials Point)
-
“Integrating OpenCV with a Tkinter GUI in Python”, TechKnowHow Club. (techknowhow.club)
-
“Python OpenCV – show a video in a Tkinter window”, Solarian Programmer. (Solarian Programmer)
-
“How to show webcam in Tkinter Window – Python”, GeeksforGeeks. (GeeksforGeeks)
扫一扫
27万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
