基于MCAL的S32K312 PORT、DIO使用

本文参考“土豆萝卜丝”大佬《S32K3系列—Port Mcal配置》、《S32K3系列—DIO Mcal配置》https://blog.youkuaiyun.com/wj930211WJ/article/details/133139771
https://blog.youkuaiyun.com/wj930211WJ/article/details/133991545
参考“何飞阳”大佬《S32K3 GPIO/DIO 中断 使用介绍 —— 基于MCAL》
https://blog.youkuaiyun.com/HeFlyYoung/article/details/123682340

0、简介

相比于参考文章，本文基于S32K312 介绍PORT DIO的使用，主要是记录开发流程，本文基于《基于MCAL的S32K3 MCU使用》的工程，环境如下：

MCU：NXP S32k312

RTD版本：SW32K3_S32M27x_RTD_R21-11_4.0.0_D2311

EB版本：tresos Studio 29.0

***本文目前主要是记录配置，后期不断完善配置内容的含义***

1、模块简介

Port

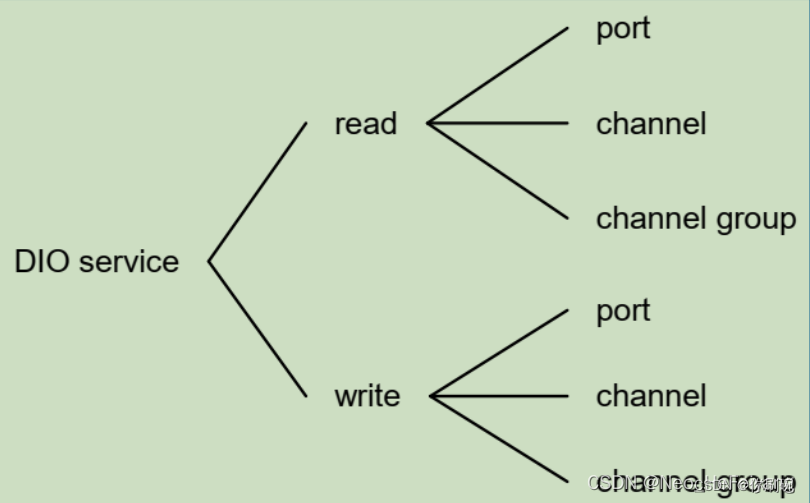

Dio digital IO
MSCR Multiplexed Signal Configuration Register

DIO port：表示一组DIO引脚（硬件上就打包好的，比如Port A_L表示PTA0–PTA15）
DIO channel：表示一个通用输入输出引脚。
DIO channel group：表示一个逻辑组里的多个相邻引脚，一个DIO channel group是一个DIO port的子集。（比如一个16bit的port中的2–6引脚）

2、新建工程

2.1 新建工程

本文基于《基于MCAL的S32K3 MCU使用》的工程。

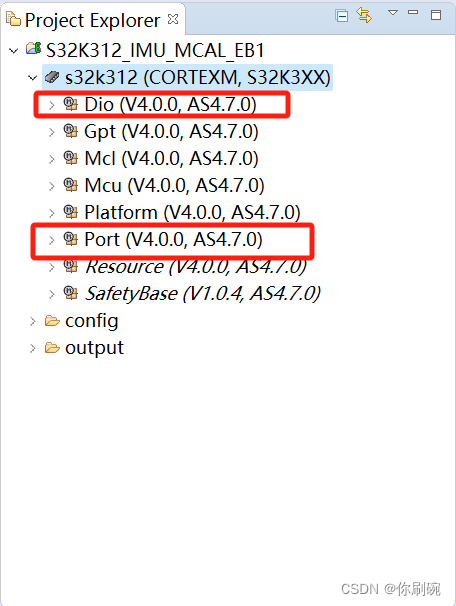

2.2 添加相关模块

2.3 PORT配置

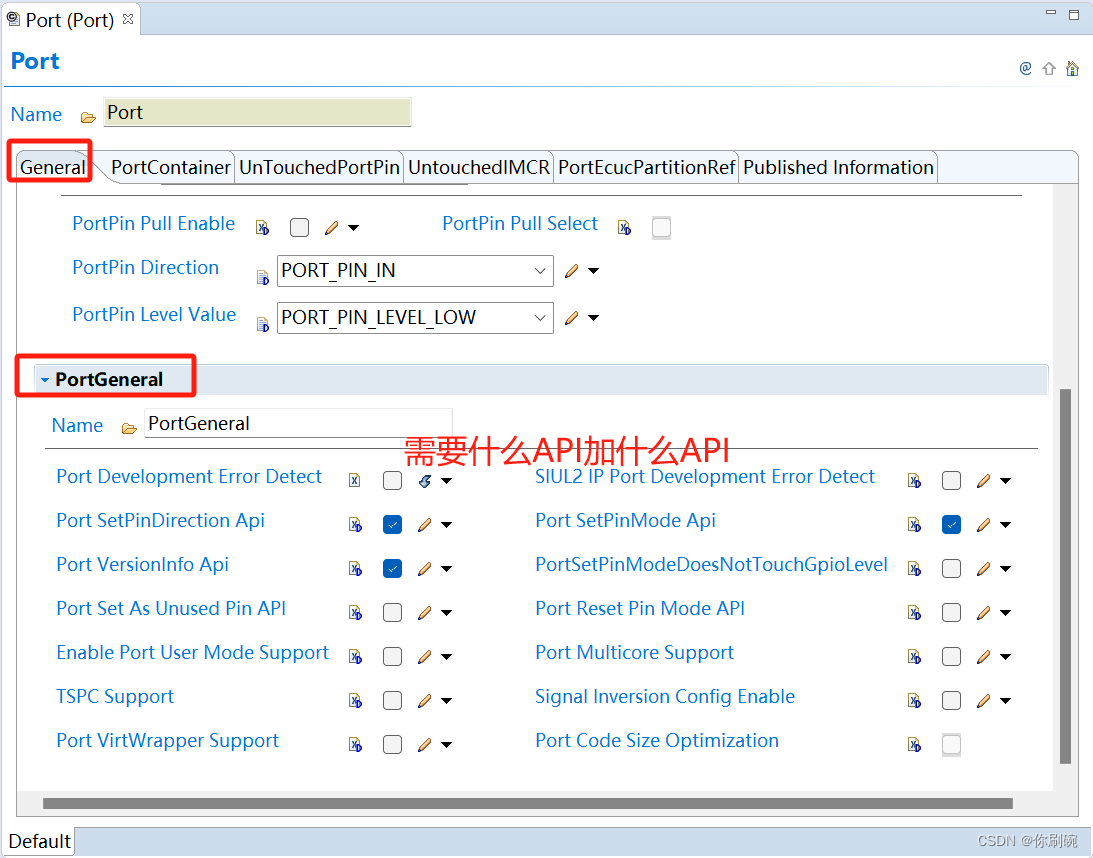

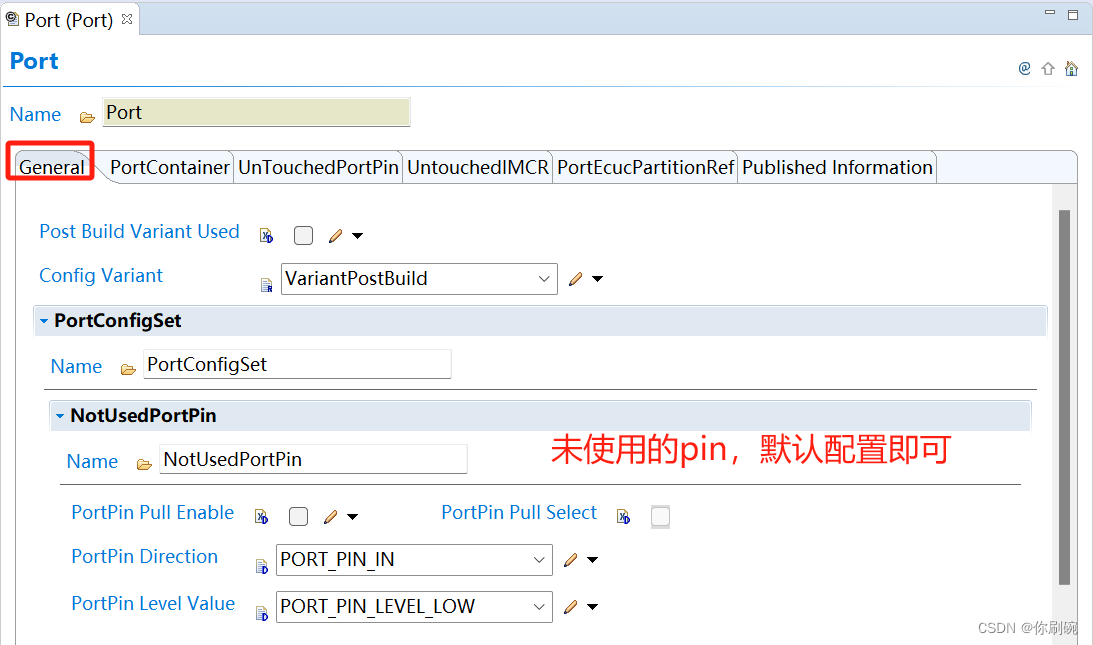

2.3.1 General

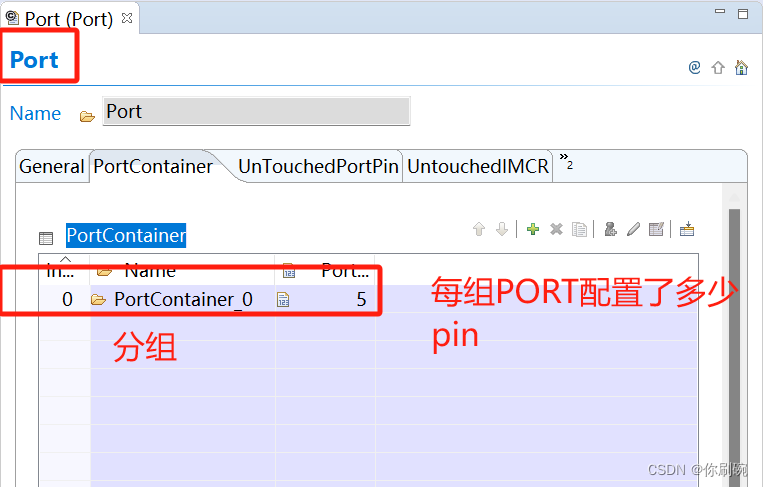

2.3.2 PortContainer

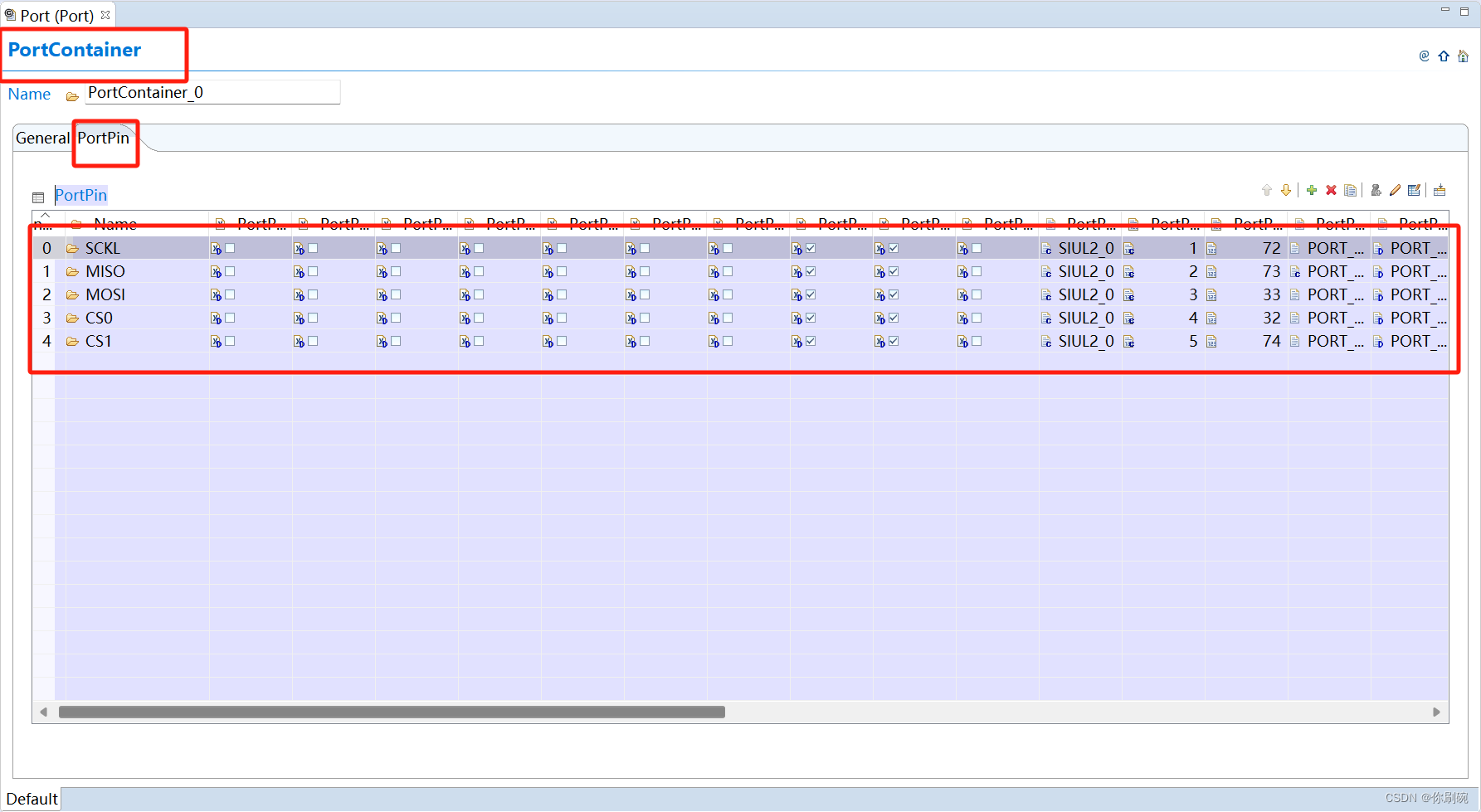

添加所需PIN后，进入配置项
