【JokerのZYNQ7020】PL_DDR。

软件环境：vivado 2017.4        硬件平台：XC7Z035

---

工程建立好以后，IP catalog里搜索mig，借用mig即Memory Interface Generator来操作PL端的DDR3。打开后如图。

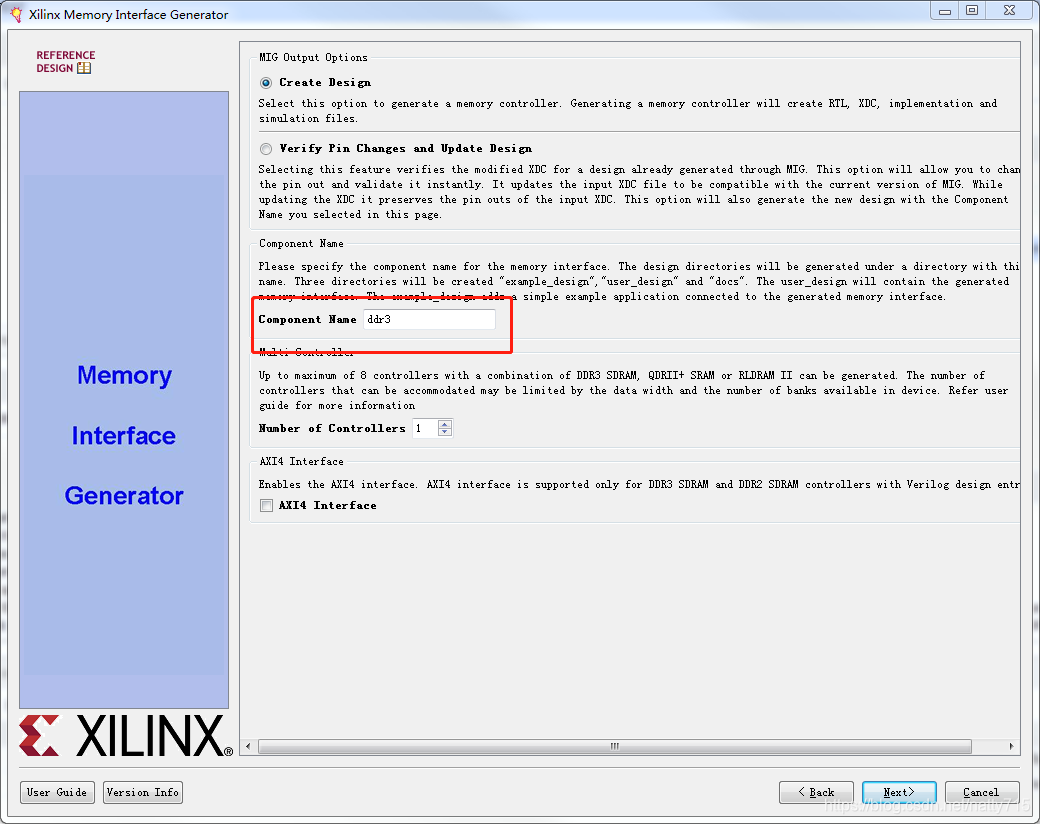

 component name改为ddr3。

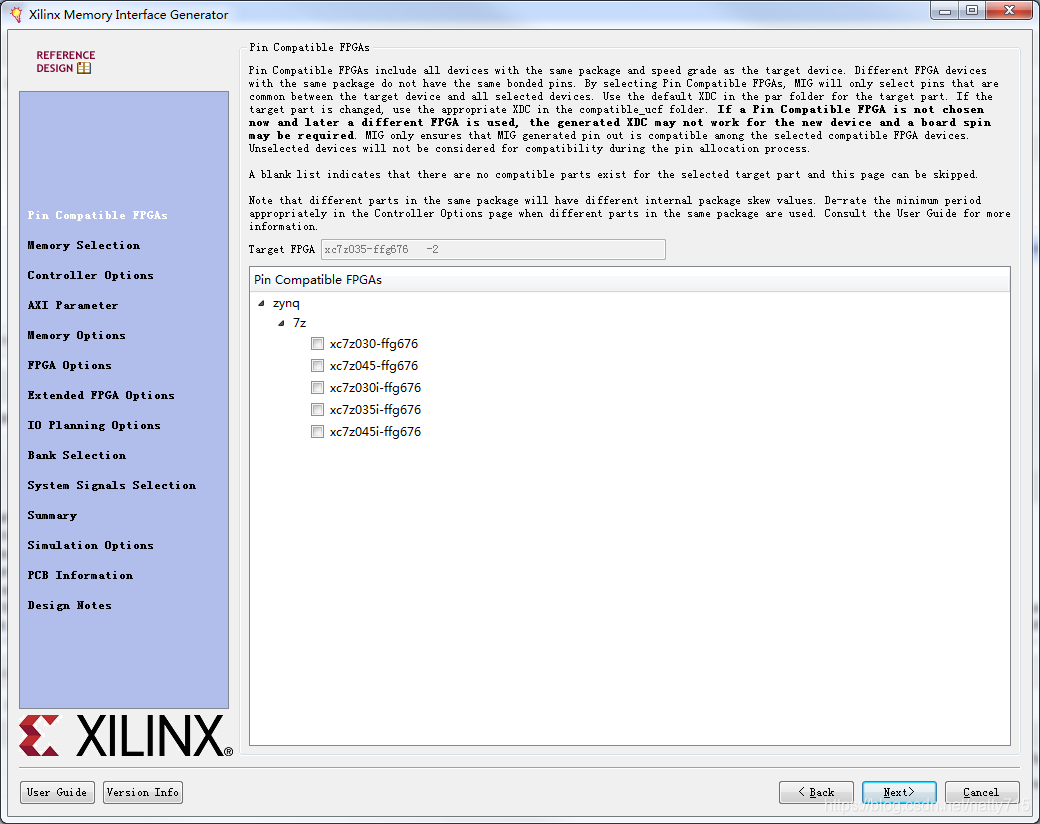

next以后什么也不做，保持默认。

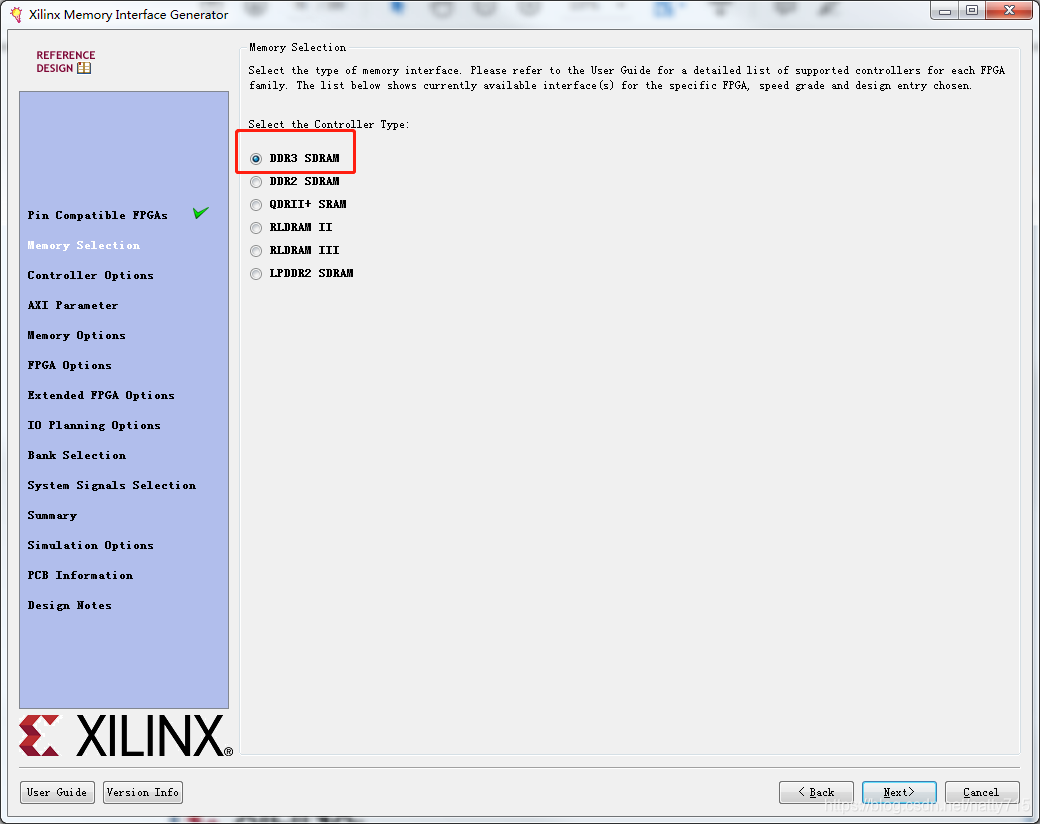

 next以后，让选控制器类型，不用说，自然是DDR3 SDRAM。

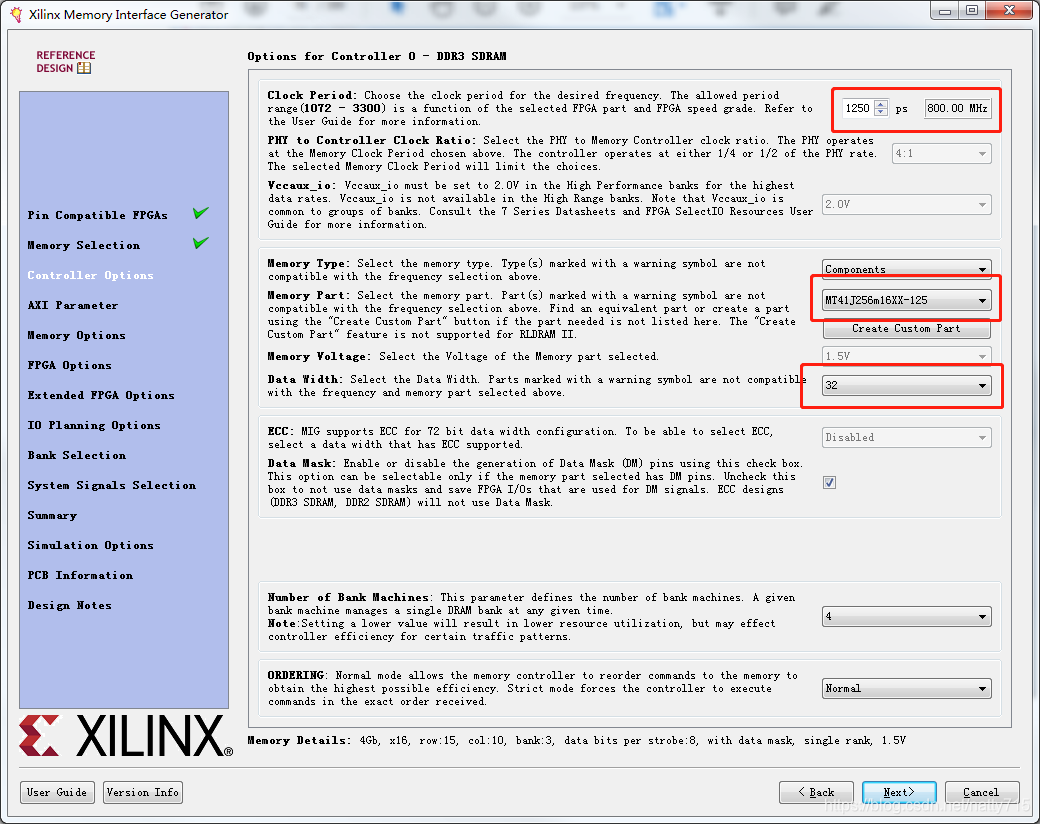

 next后，主要改动地方有三个，时钟、DDR型号、数据位宽都在下图用红框标出来了，这里一定要设置对，其他默认即可。

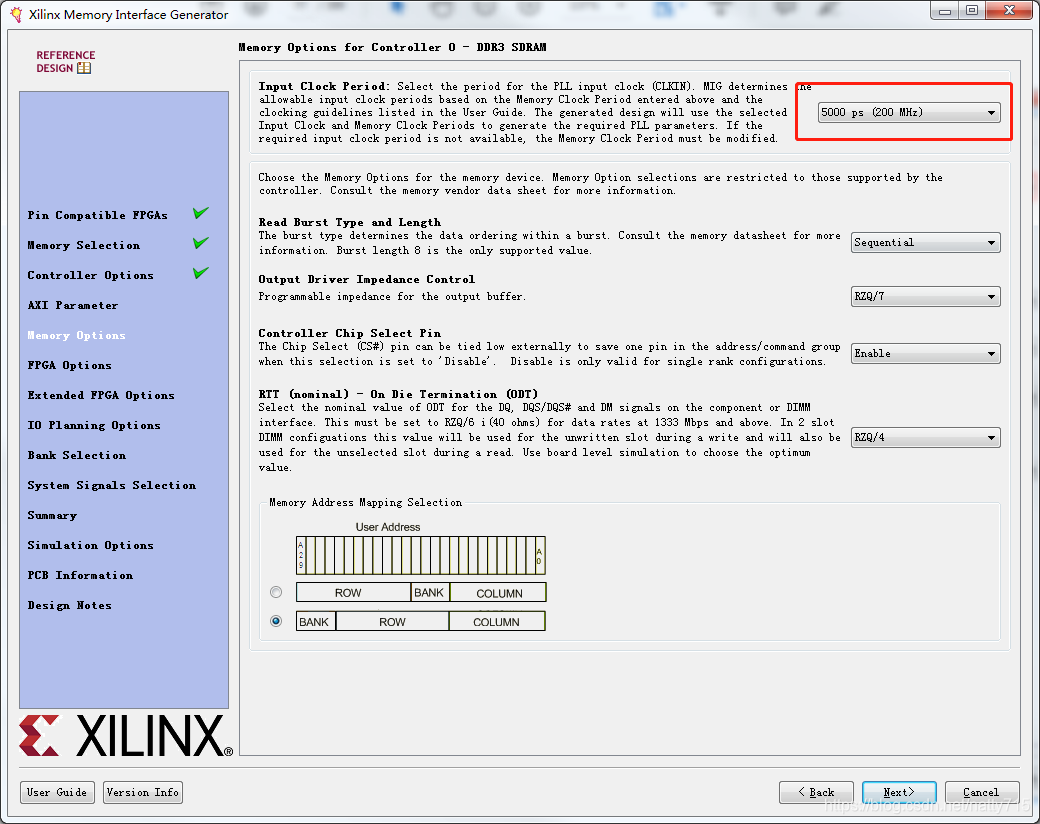

next以后，选择PLL输入时钟，我这里是200MHz。

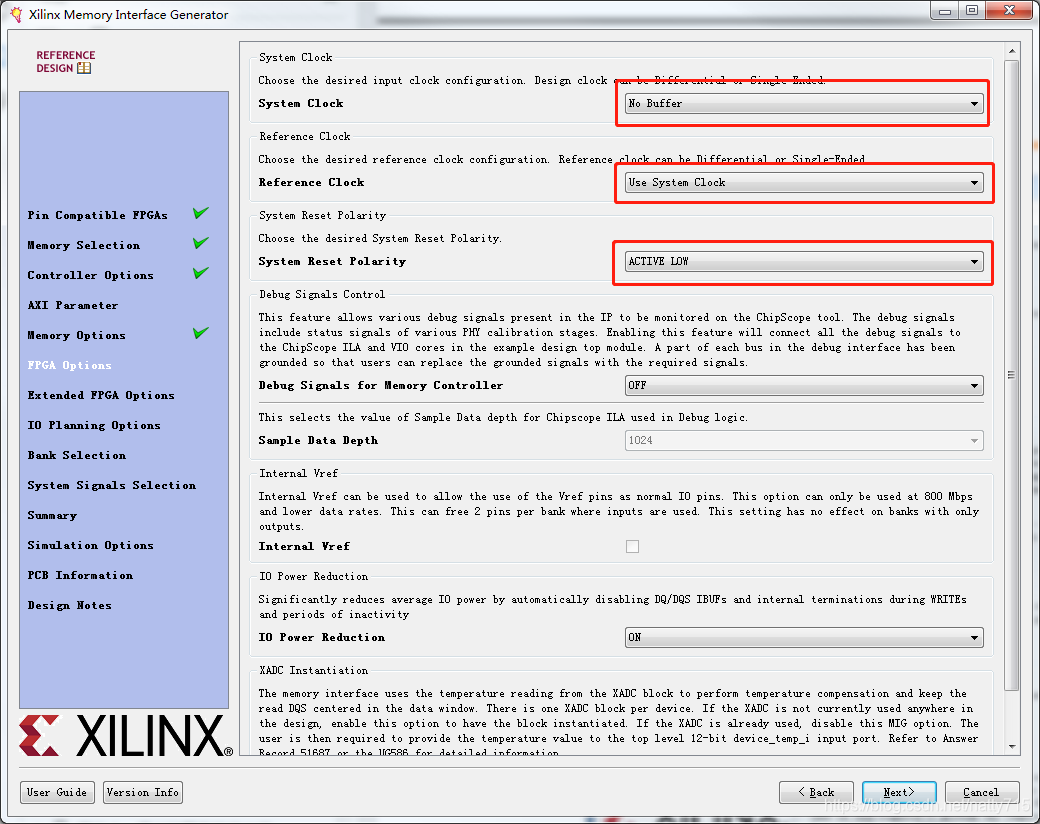

 next以后，系统时钟选择no buffer，参考时钟选择系统时钟，低电平复位有效。

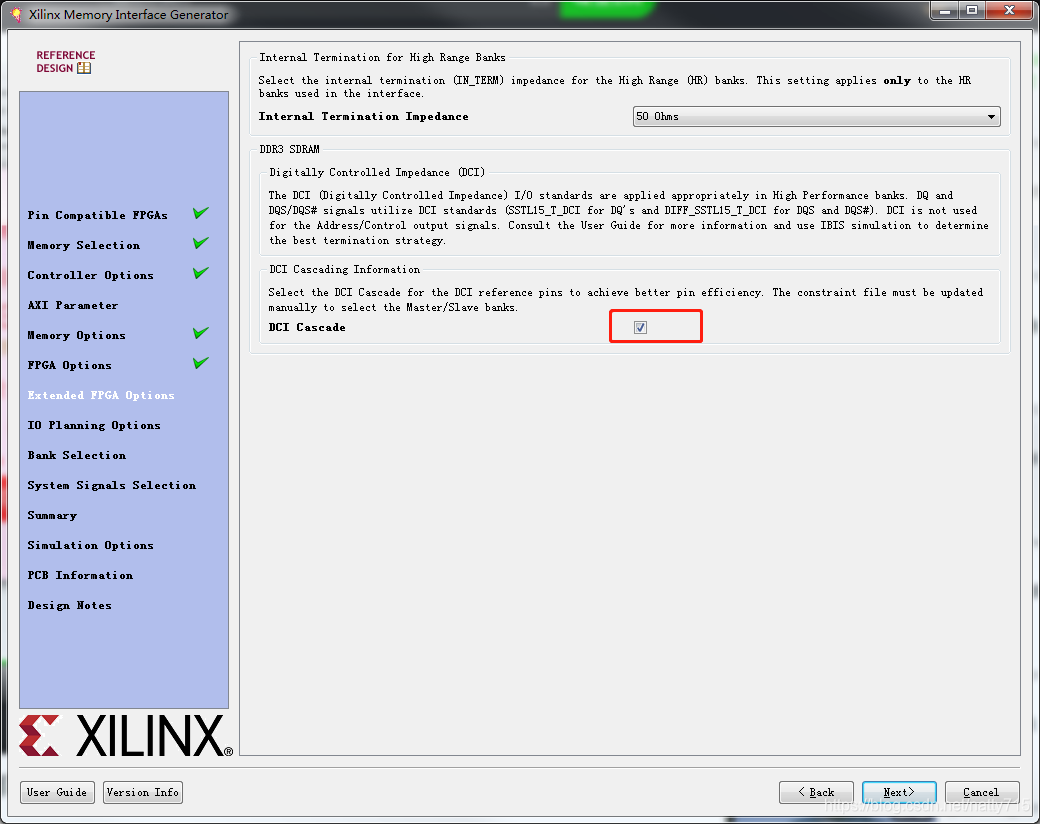

next以后，DCI勾选，可以精确的匹配传输线上的特征阻抗。

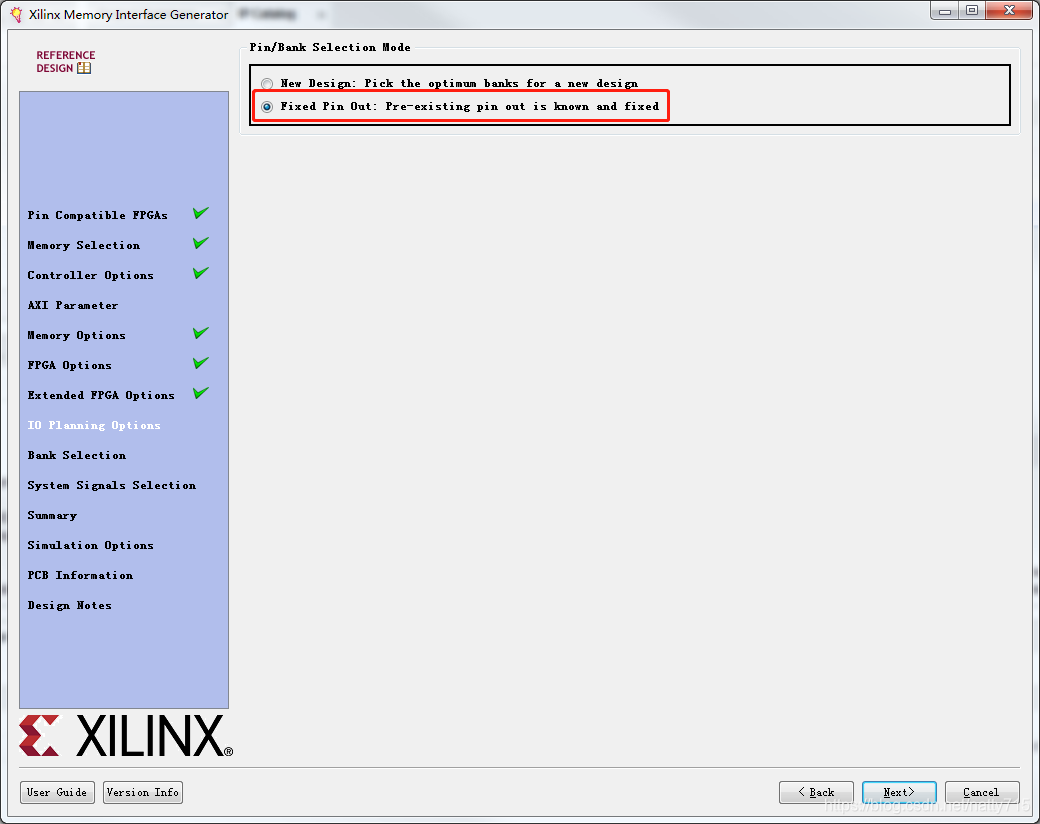

next后，选择固定的引脚配置。

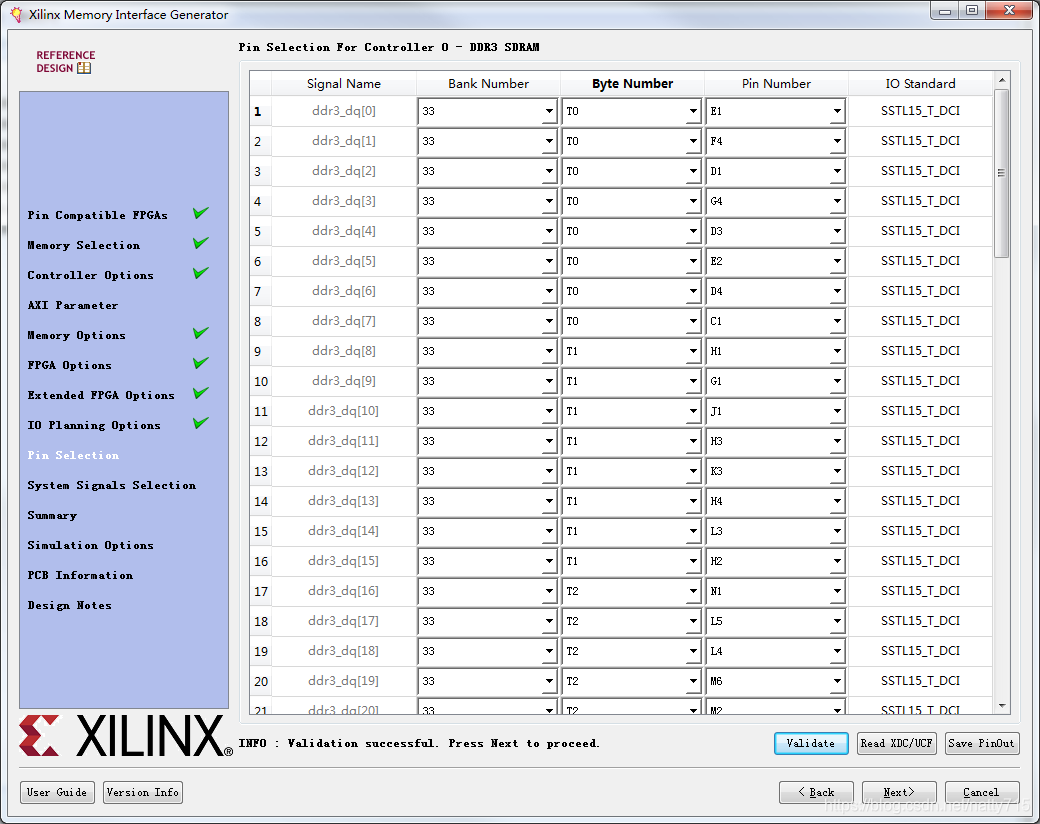

然后根据原理图，把对应的管脚关系添加进来。

next以后，让选择状态信号，这里保持默认。

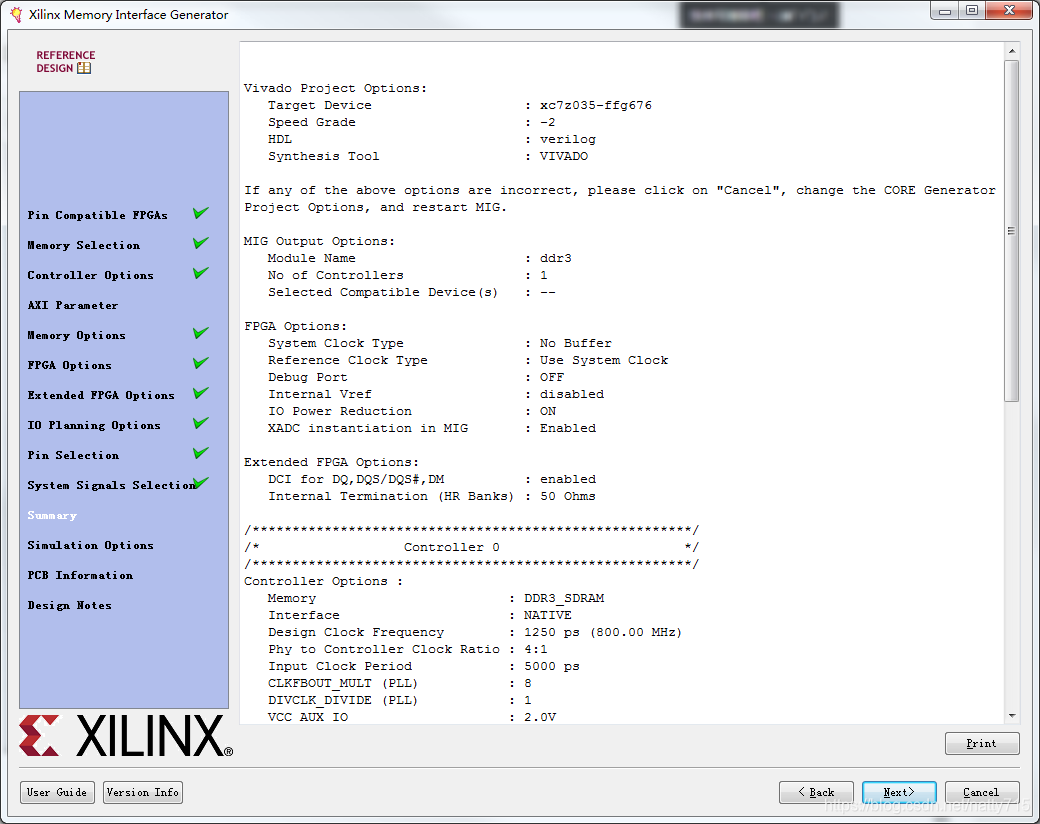

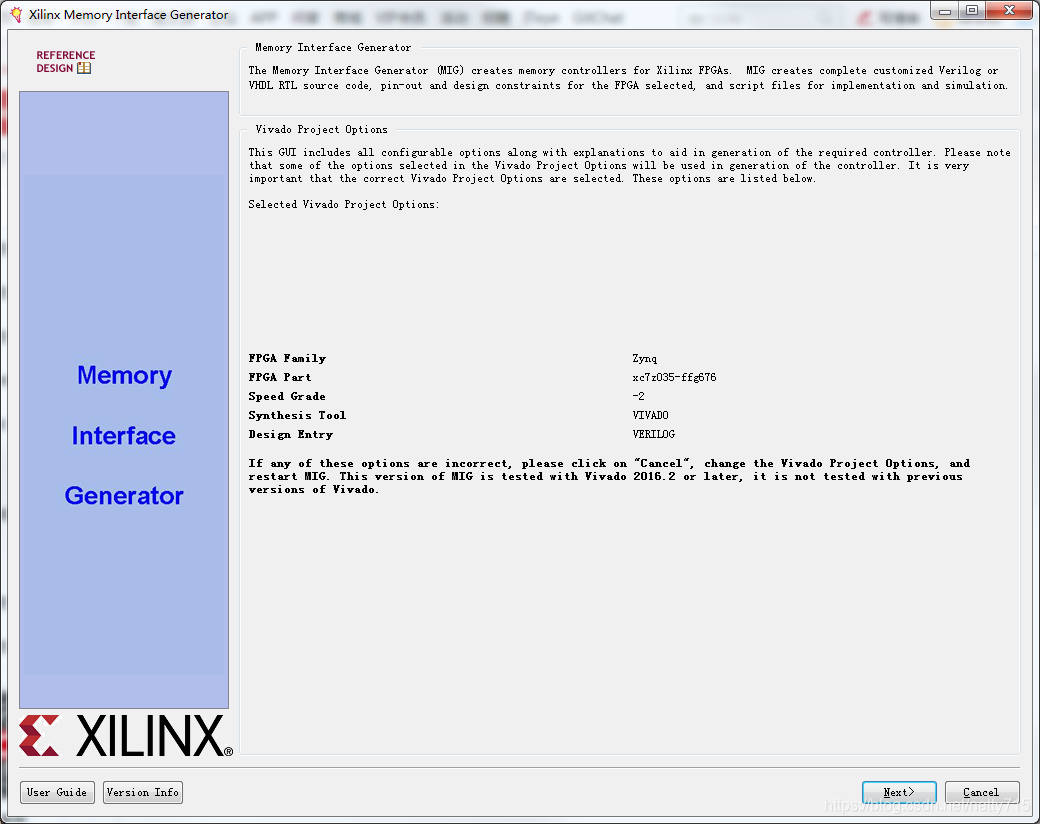

 next以后看到刚才整个过程的配置信息。

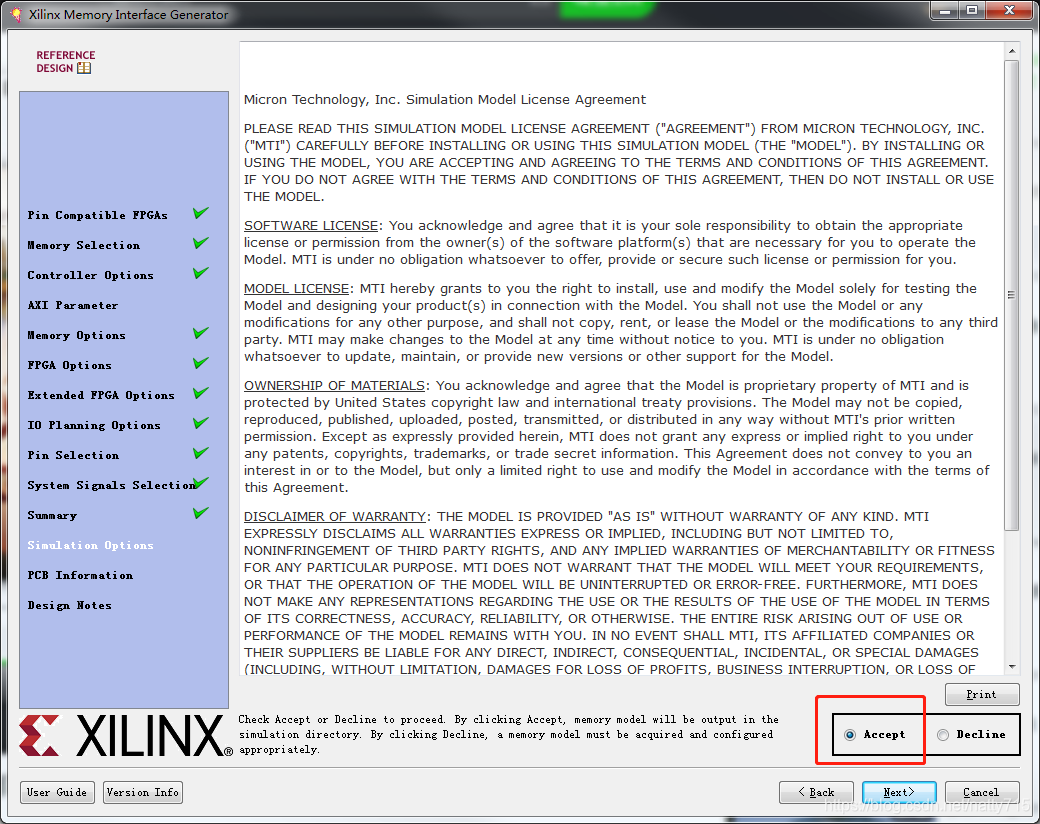

 next以后，勾选accept同意条款。

 next以后，点击generat，控制器就自动生成了。

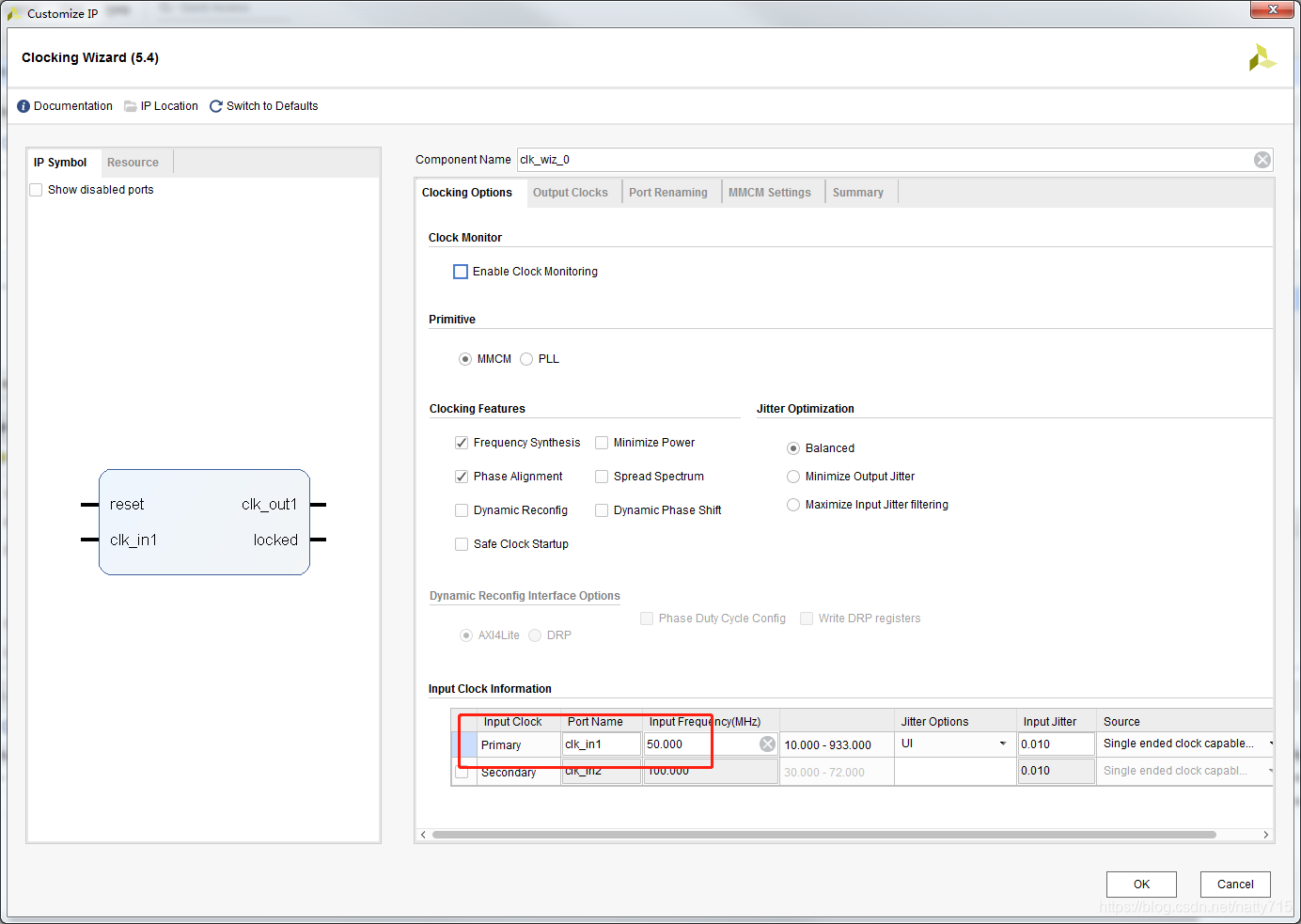

 然后继续添加时钟模块。输入时钟50MHz。

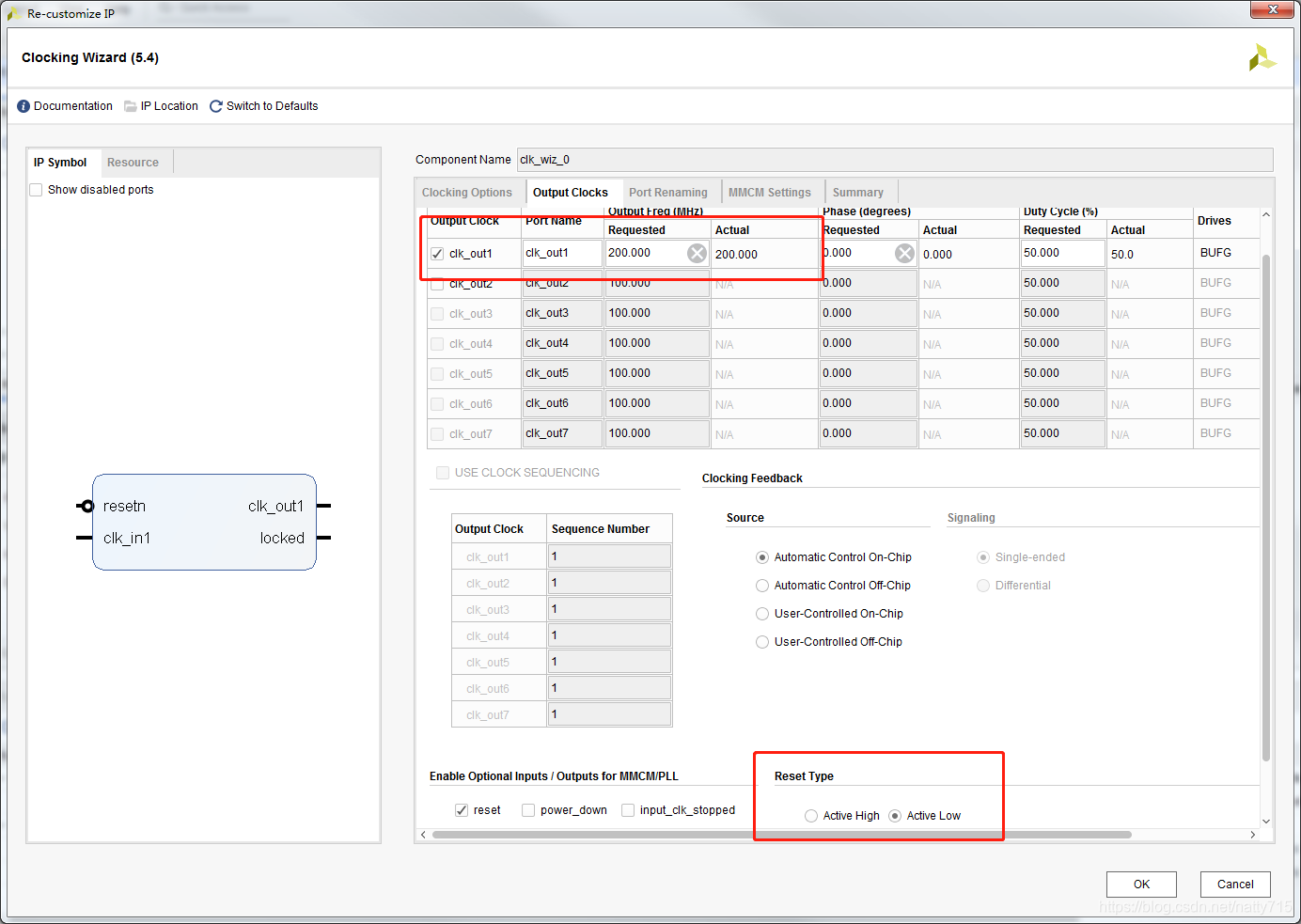

输出时钟200MHz。这里需要注意一下复位电平的高低，默认低电平复位，但是这模块默认的却是高，记得改一下。

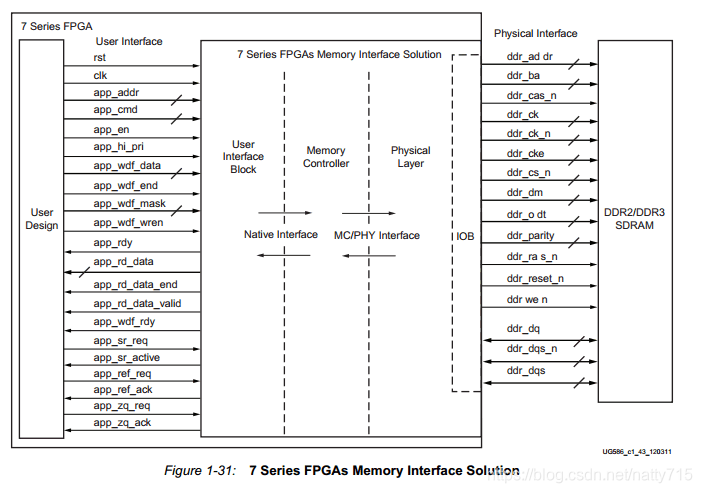

还有一些测试代码，等一会儿再添加，整体的一个大致连接关系如下图所示。

左侧是用户操作的接口，中间相当于是MIG控制器，右边就是DDR了。 管脚的定义如下表，这里只关心用户接口部分。

引脚名称	引脚方向	备注
app_addr	input	要操作地址每次step为8
app_cmd	Input	写000/读001
app_en	Input	使能信号
app_wdf_data	input	写入的数据[255:0]
app_wdf_end	input	last
app_wdf_wren	input	写使能
app_rd_data	output	读出的数据[255:0]
app_rd_data_end	output	最后一行一个上升沿last
app_rd_data_valid	output	读有效
app_rdy	output
app_wdf_rdy	output
app_sr_req	input	0
app_ref_req	input	0
app_zq_req	input	0
app_sr_active	Output
app_ref_ack	Output
app_zq_ack	Output
ui_clk	output	Usr的always时钟
ui_clk_sync_rst	output	Usr的复位信号
app_wdf_mask	input	Keep信号
sys_clk_i	input	直连板子时钟
clk_ref_i	input	直连板子时钟
sys_rst	input	直连板子系统复位

操作DDR，要么写，要么读，当处于写状态时。

在app_rdy（DDR3控制）与app_en（用户控制）同时拉高时，写地址app_addr有效。同理，app_wdf_rdy（DDR3控制）与app_wdf_wren（用户控制）同时拉高时，写数据app_wdf_data有效。值得注意的是：DDR允许写使能信号提前cmd一个，或者落后cmd两个时钟后期之内。但是还是建议写的数据和地址都在一个周期之内。

当处于读状态时。

相对于写来说，读就简单的多了， 下几个周期的app_cmd读指令，发几个app_addr读地址，保持几个app_en使能，就会有多少个数据传回来。

最后还有一点需要注意，在最开始设置用户时钟和DDR输入时钟的时候，选的1：4，所以用户每个时钟动作时候，DDR动作四次了，而DDR是在时钟的上升沿和下降沿都可以进行数据操作，当数据宽度32 bits的时候，用户单次突发传输理论的位宽=4*2*32 bits = 256 bits，这也是很多verilog里都有2 * nCK_PER_CLK * PAYLOAD_WIDTH的原因，至少我是这么理解的。

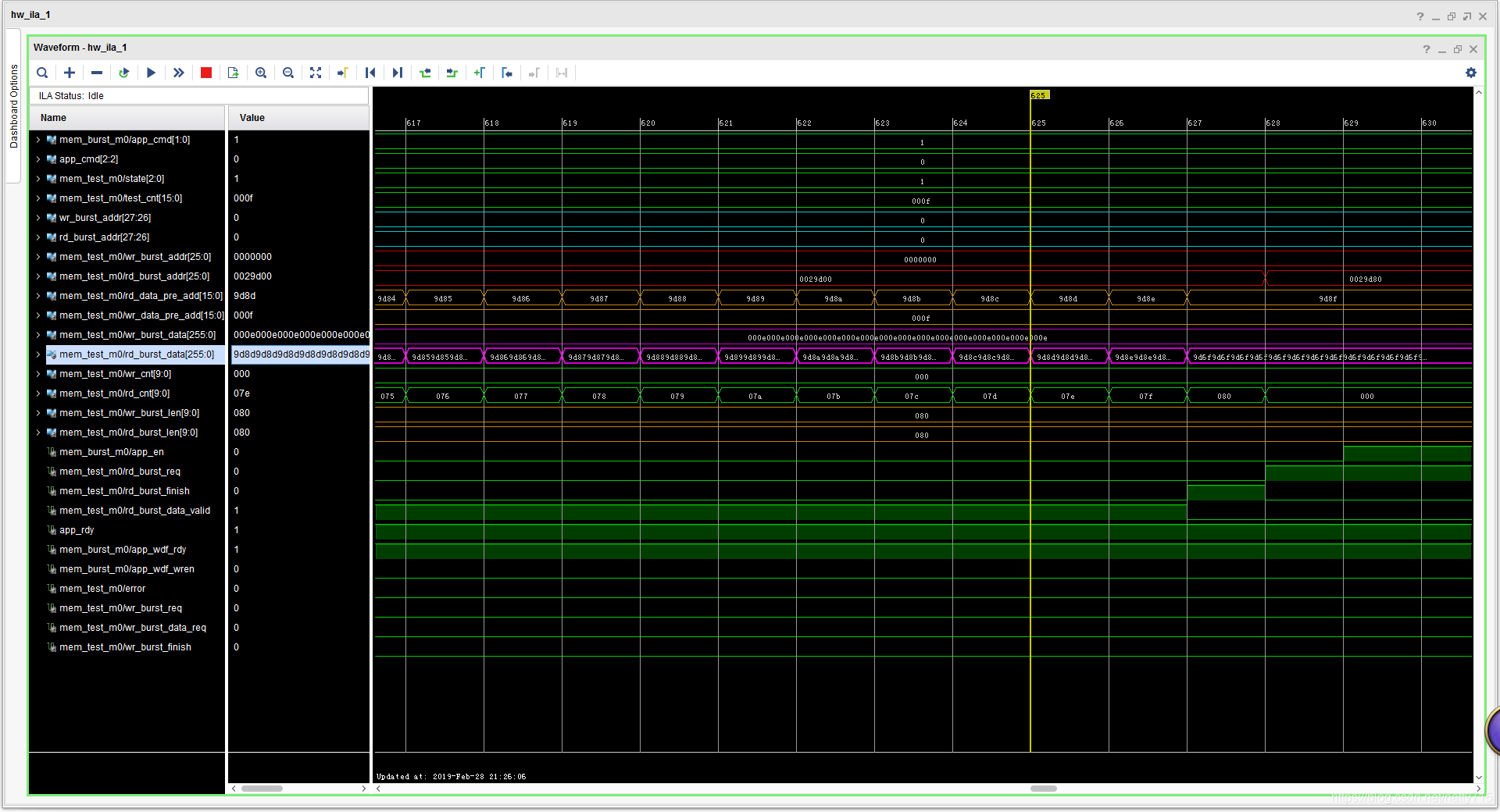

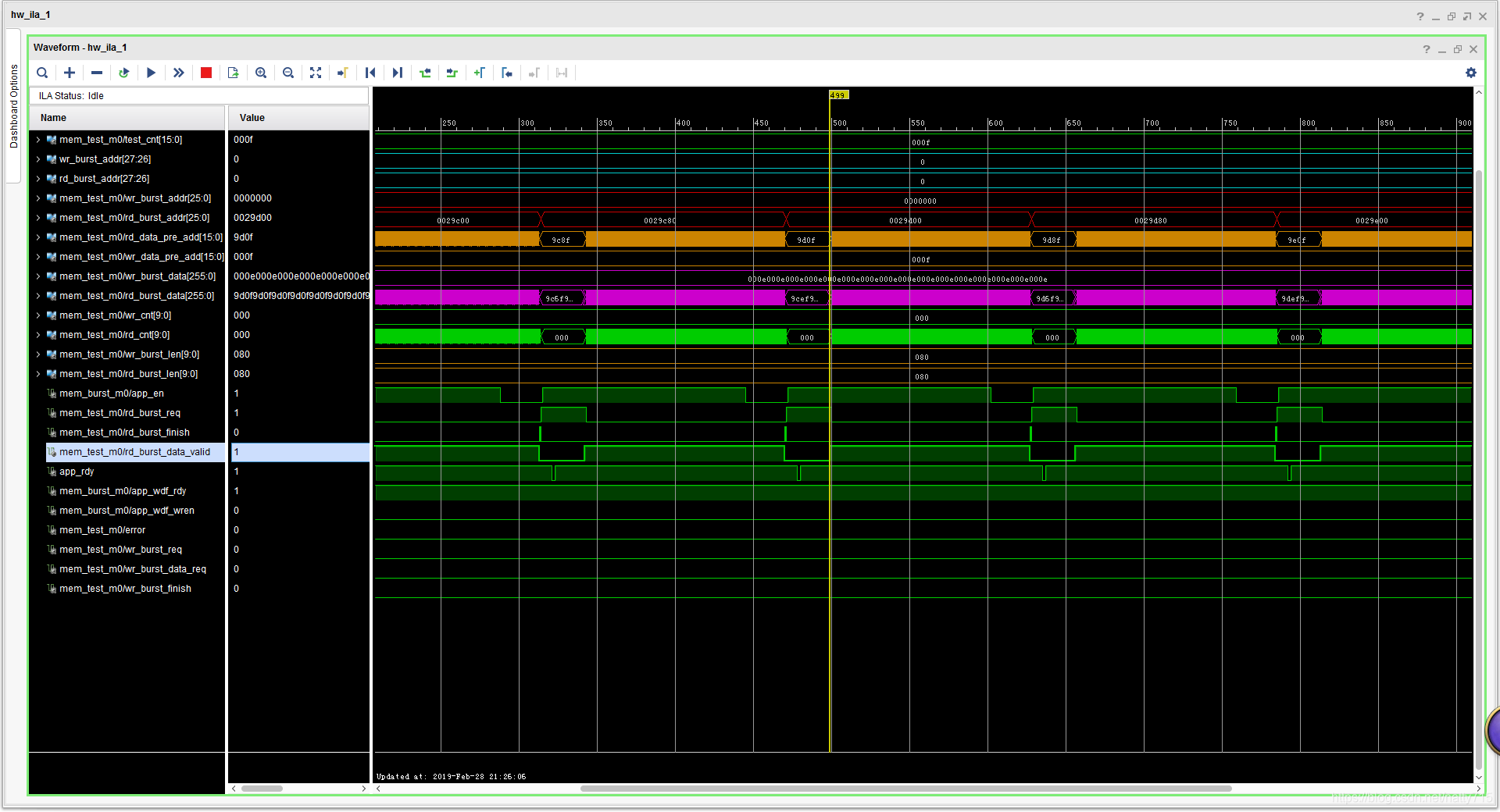

添加DDR3时序控制文件、DDR3用户接口文件和顶层文件之后，在线跑即可看到下面时序图。

展开可以看到，突发传输128，数据每次增加1。单次传输256bits。跟测试文件中参数设置的是一样的。



---

代码就不直接贴了吧，琢磨琢磨是扔github上，还是扔优快云上，方便管理一点，要么每篇博客都贴代码，太零碎了。
