ZYNQ是FPGA+双核ARM的架构

最近我需要用到ZYNQ来做东西，但是网上看见到的开发板在FPGA部分没有没有挂DDR3,只能结合自己以前的经验和现有的资料，摸索一下。本文分为两部分：
1. zynq的FPGA部分怎么加上两片ddr3，引脚分配，时钟等。
2. 如何测试，验证PCB效果。

1. 注意下面的FPGA Part和速度等级，确保选择的是自己使用的芯片，之后选择下一步。

   |:------------------------------------😐 图1

2. 下一步。

   |:------------------------------------😐 图2

3. 这里有三个注意：
   3.1我使用的是XC7Z020CLG484-2,最大支持DDR3时钟是400Mhz。
   3.2我用的DDR3型号mt41k256m16tw-107it:p，找不到，只能选择相近的型号，但是都是兼容的。

   3.3我是两片ddr3，共计32bit，我见有些人用一片，那这里就是16。

   |:------------------------------------😐 图3

4.重点来了，这里的选择卡了我很久，因为ZYNQ7020的时钟是50Mhz,我不知道这里是填200Mhz还是选择50Mhz，最后看到米联客的讲解，我用一个PLL，50Mhz转200Mhz做MIG的时钟输入不久行了嘛，所以此处果断填200Mhz.(另外如果此处不填200Mhz，图6中的system clock选项没有use system clock选项，见图7)

|:------------------------------------😐 图5

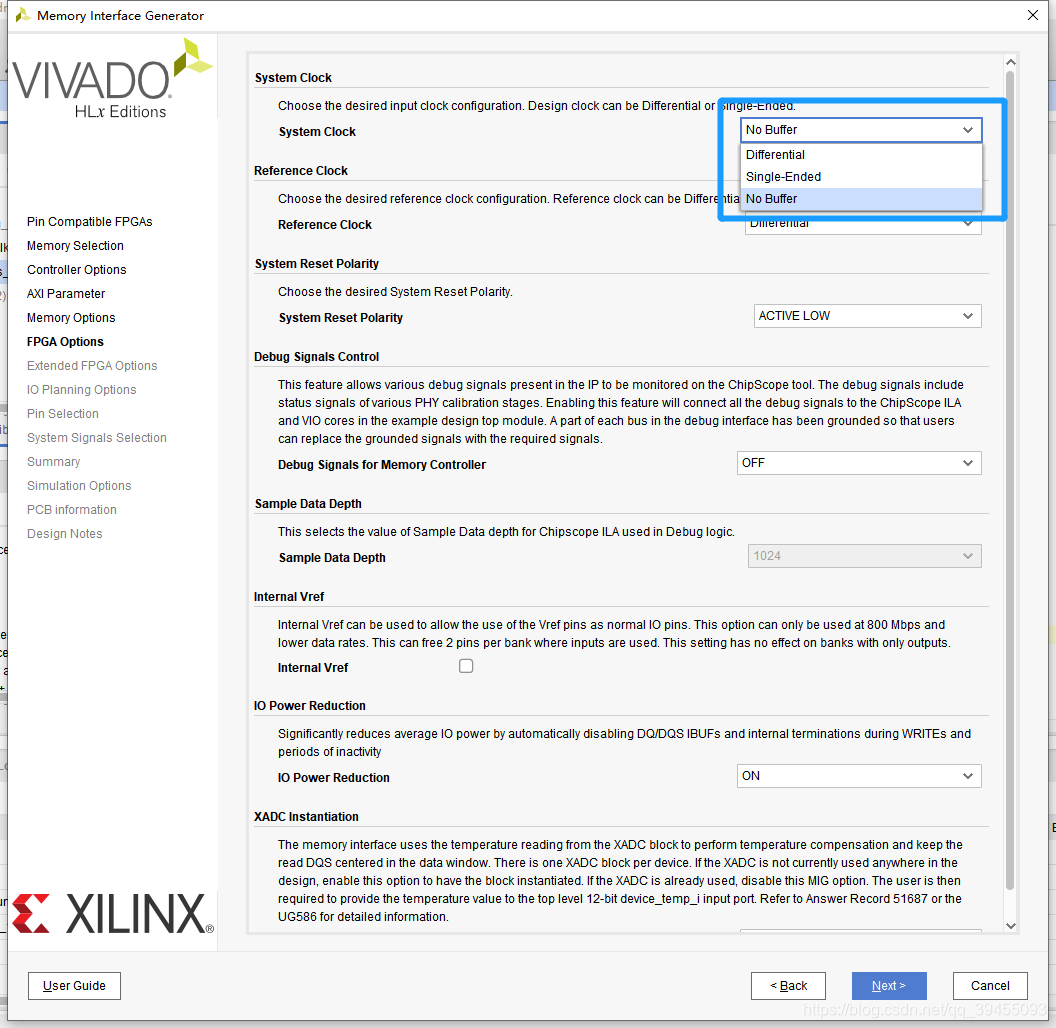

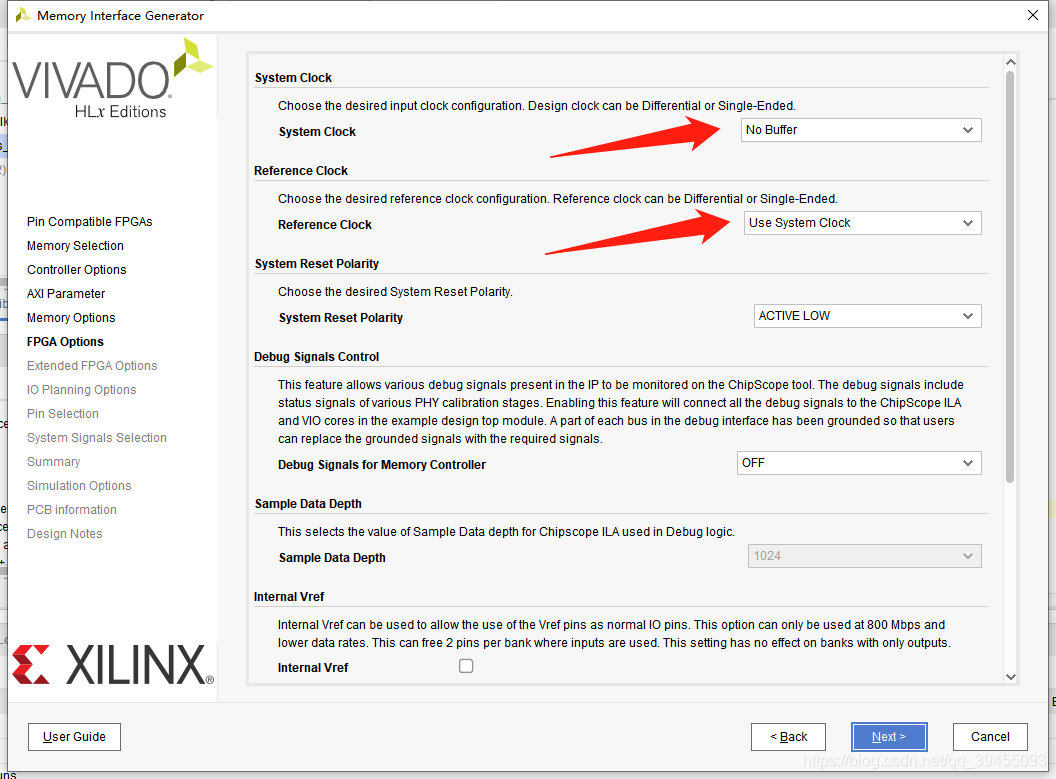

5. 这里的system clock选择no buffer,reference clock选择use system clock。

   |:------------------------------------😐 图6
6. 下面这个图就是因为前面图5没有选择200Mhz时钟时，才会没有use system clock的选项。

   |:------------------------------------😐 图7

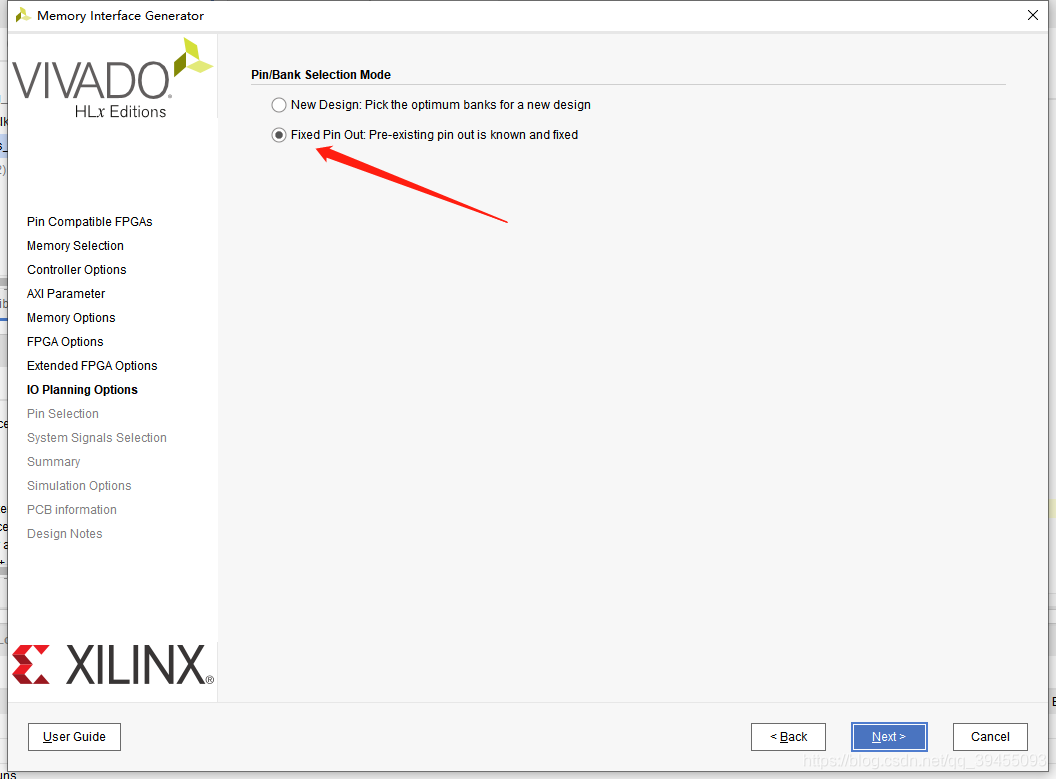

7.选择Fixed Pin Out，让MIG向导帮助我们实现DDR3引脚的一些分配。

|:------------------------------------😐 图8

8.最左侧是两片DDR3需要的所有信号脚的名称。其中32个数据脚是8bit为一组，那就拿ddr3_dq[7:0]举例，可以见下图，我分了bank35给DDR3使用。ByteNumber选择了T2,Pin Number是因为选择了T2,MIG给了我一个范围(见图10)，我在这些范围里面选择了上面的脚，我在PCB lyout时，发现选的不好，又来回调整过几回。

8.1 一开始考虑过一个问题，ZYNQ的FPGA一个bank够不够给两片ddr3用，最后发现不管是那个bank都是不够的，差一个脚。此时真心想…
8.2 T0~T3，每个都对应着一些脚，供大家选择。

|:------------------------------------😐 图9

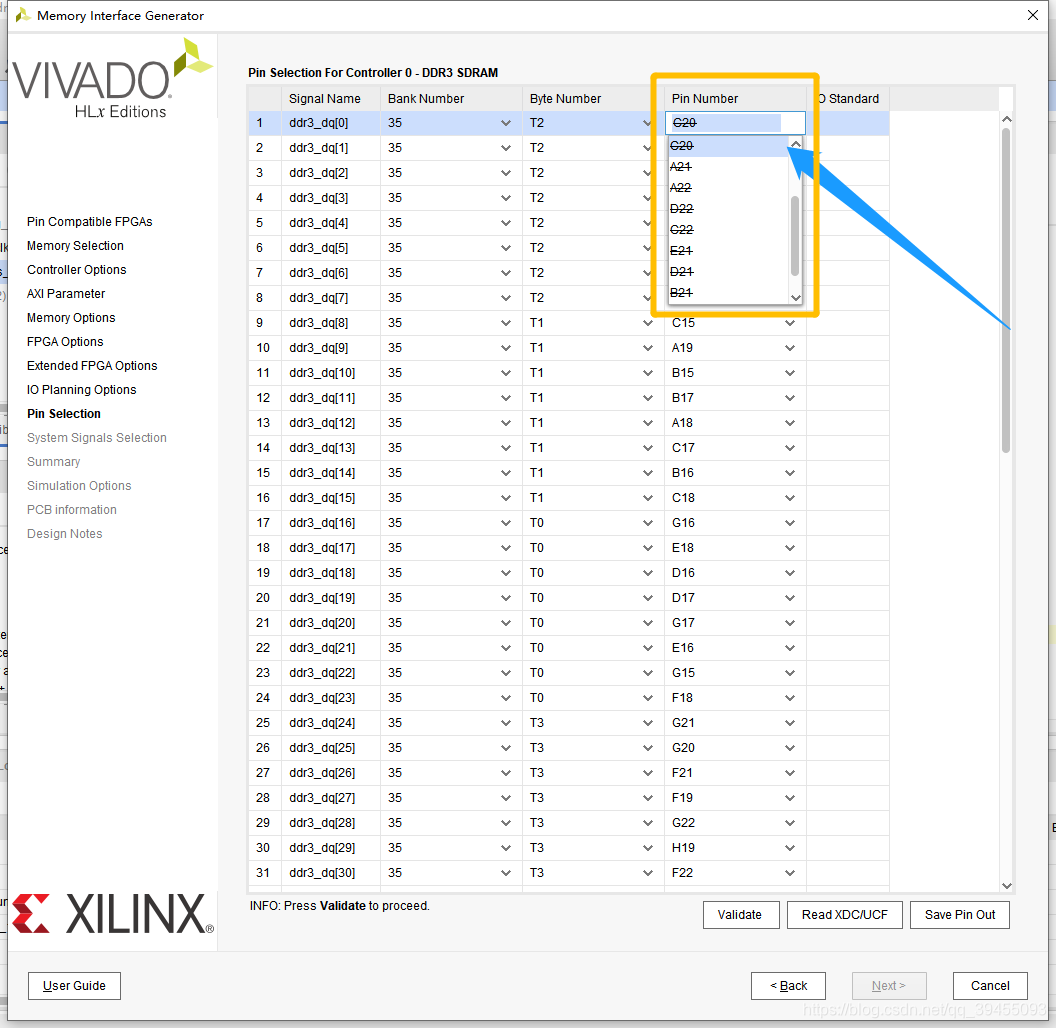

9. 可以看见Pin Number选框下面对应着很多的脚，每选择一个脚，对应就会出现一道杠，表示这个脚被用了。

|:------------------------------------😐 图10

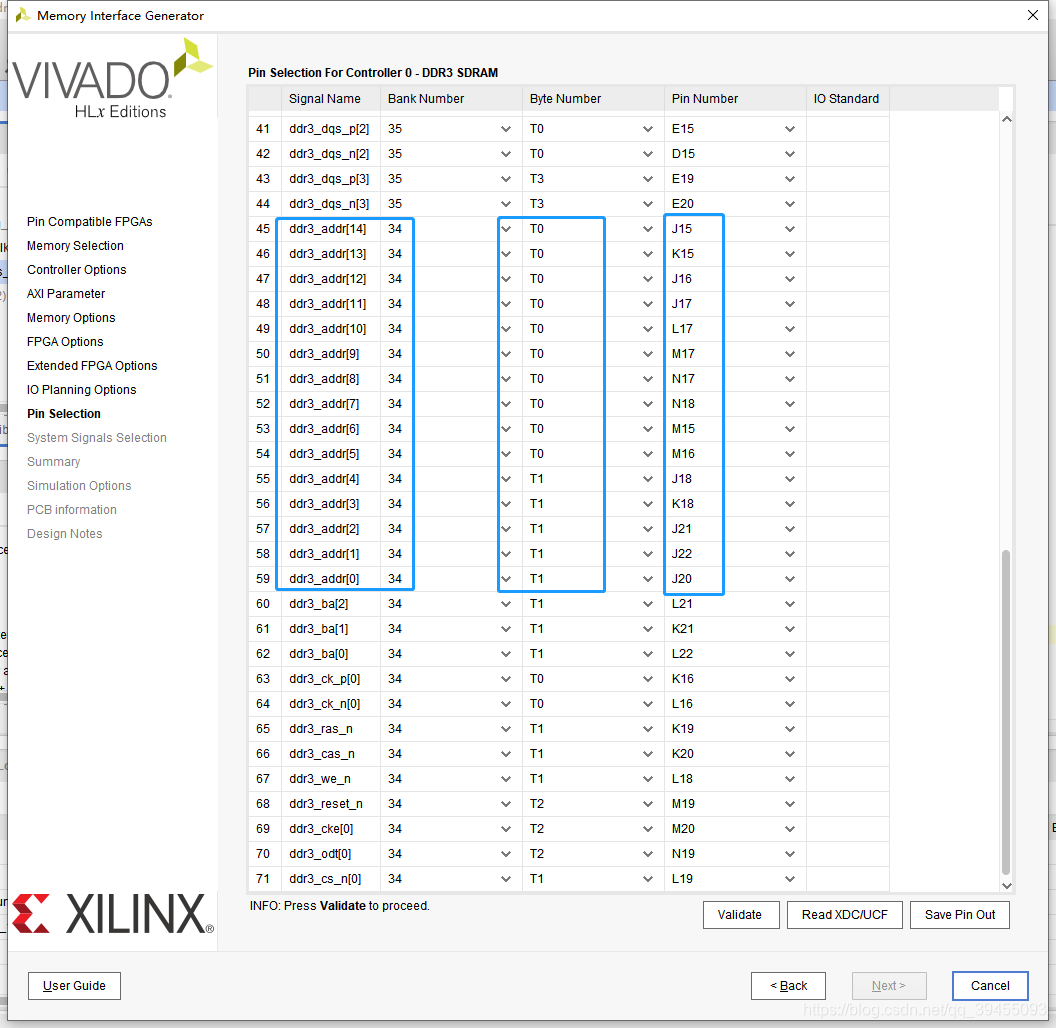

10.下面的一些脚分配，方法雷同，请各位大胆摸索，大不了重建个MIG(啊，我建了多少个，自己都忘了)

|:------------------------------------😐 图11

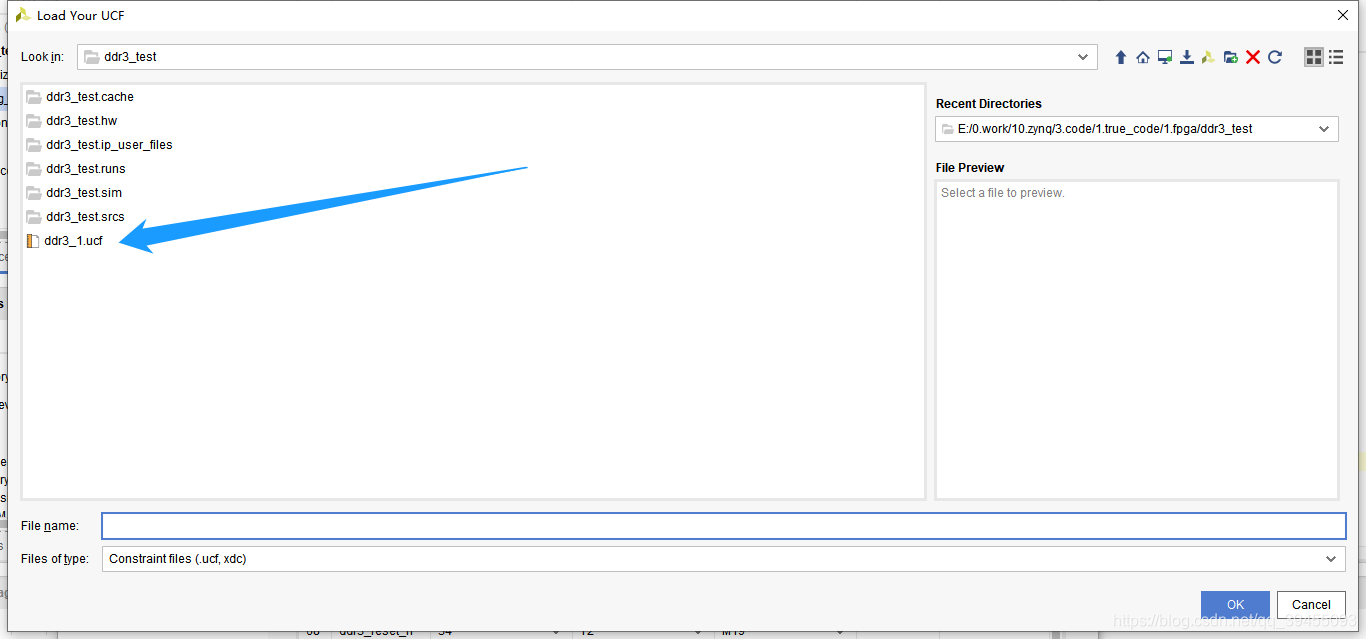

11.MIG支持你之前做好的引脚分配，选择read XDC/UCF按钮，就可以将之前做好的引脚分配文件导入。

|:------------------------------------😐 图12

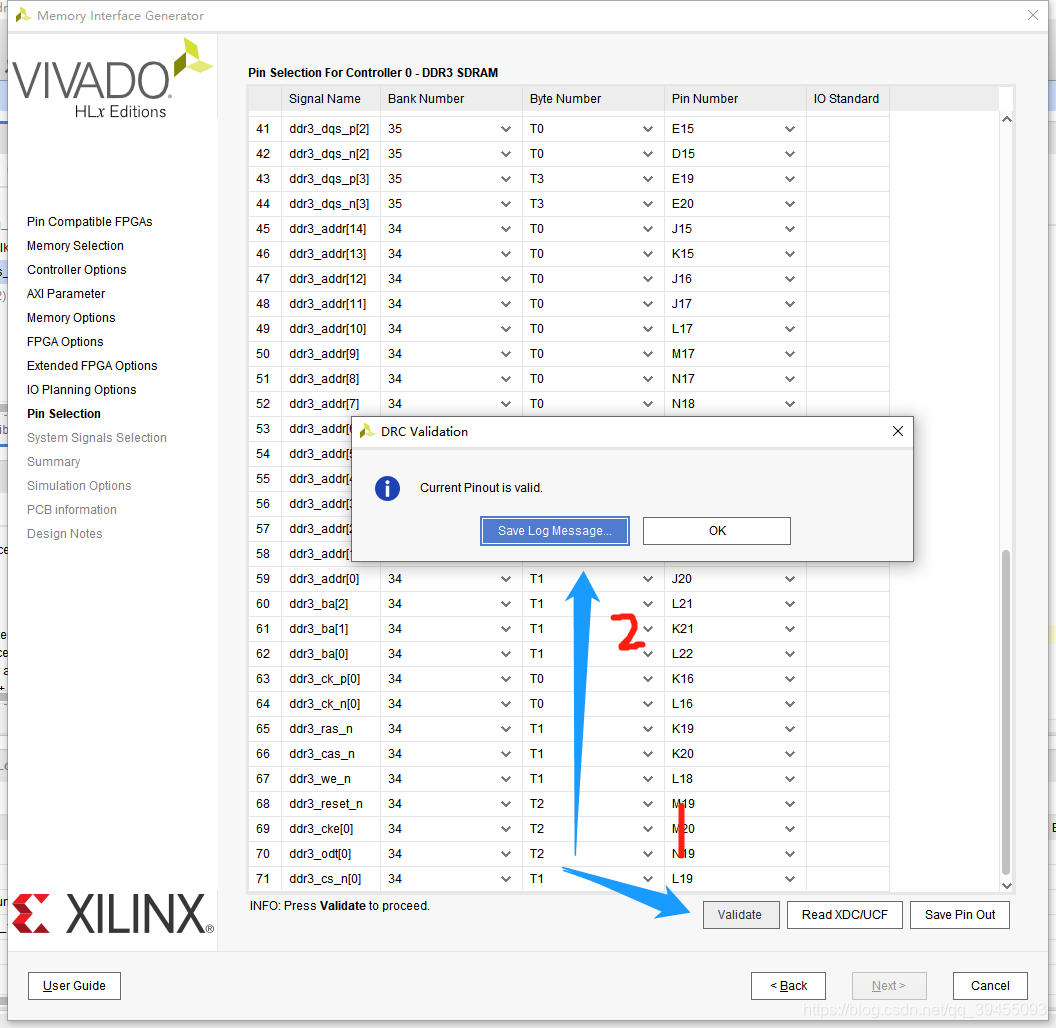

12. 当你的引脚分配完毕之后，要用validate按钮验证一下，如果验证成功之后，next按钮才可以点击，否则是点不动的，不能进行下一步操作。当然，如果你验证成功之后，记得点击Save Pin Out,将你自己分配好的引脚做一下保存，否则当你重新打开MIG之后，你会发现，卧槽，刚刚分配好的咋没有了。这种感受你最好别体验，真难受。

|:------------------------------------😐 图13

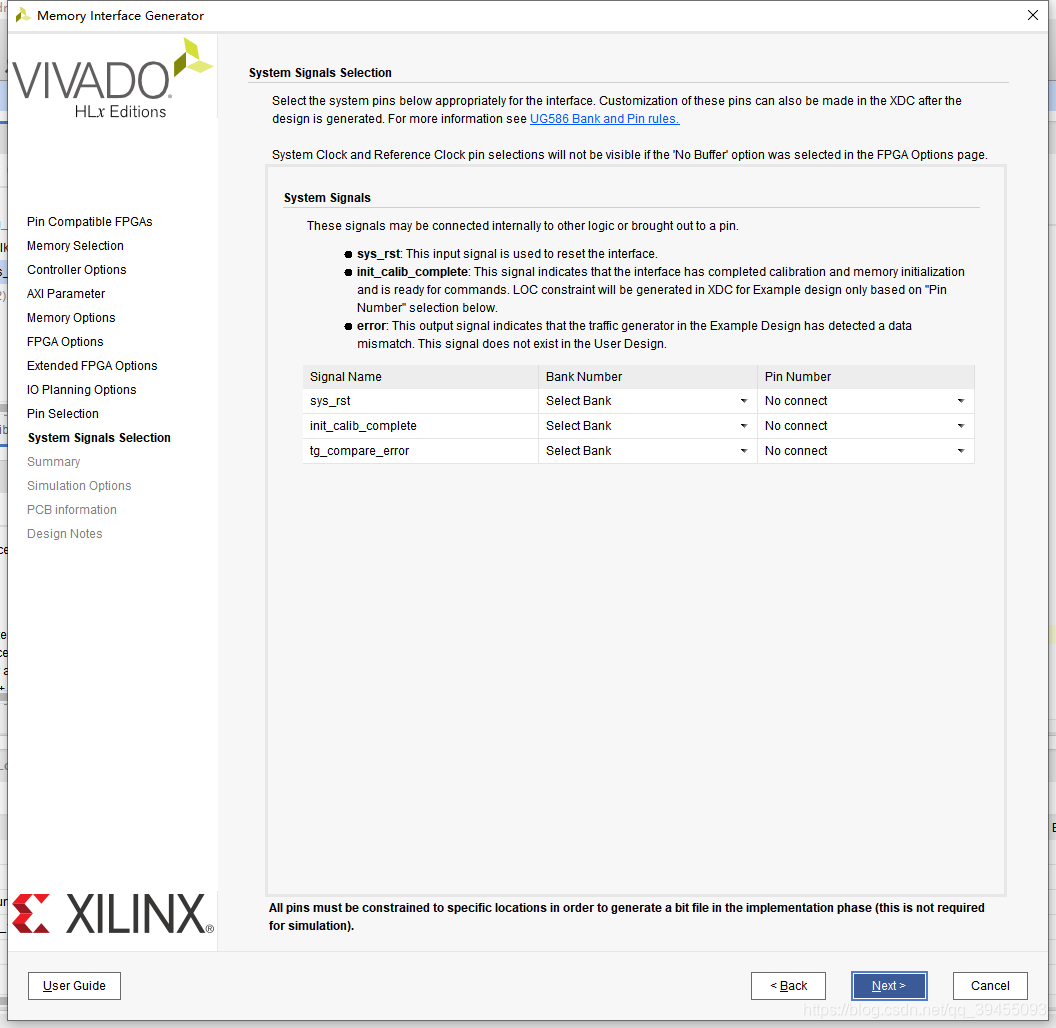

13. 下一步。

    |:------------------------------------😐 图14

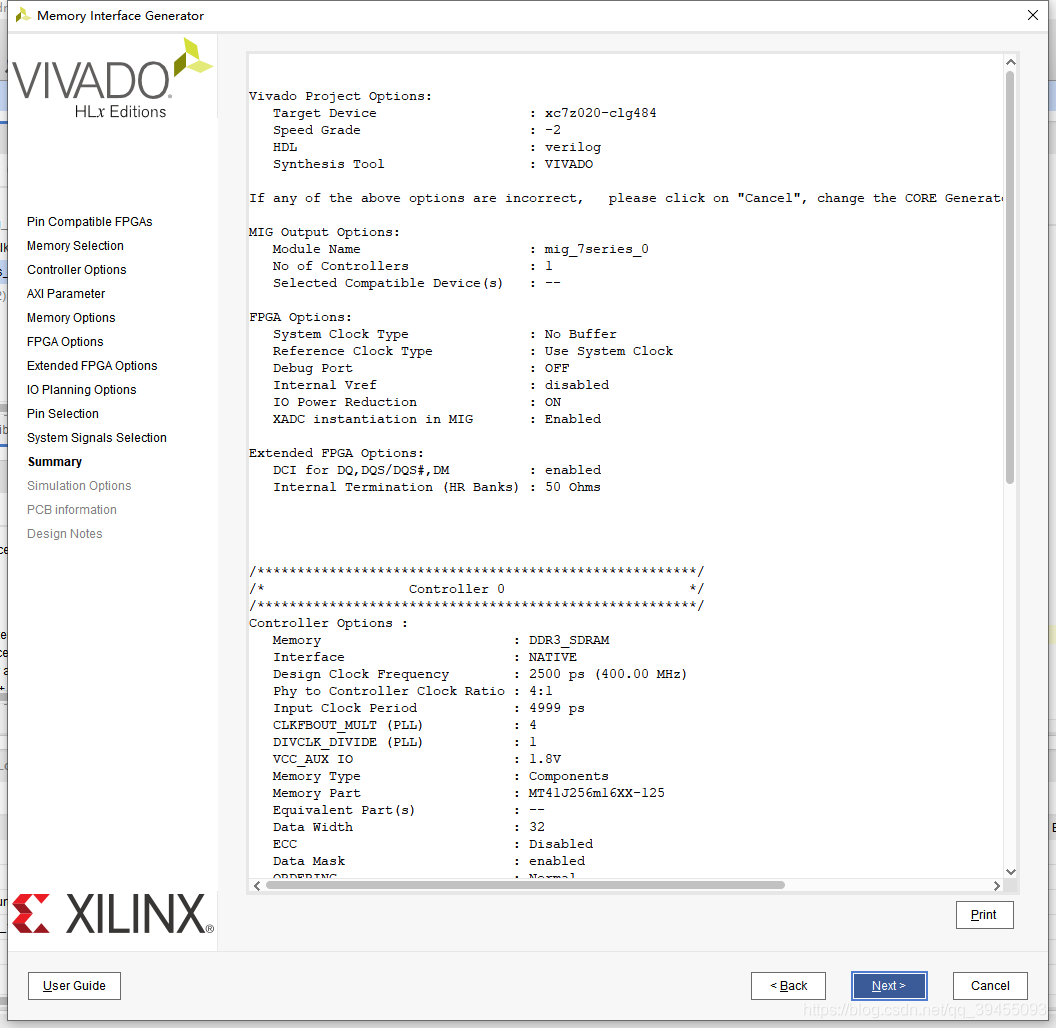

14. 做了一个总结，有兴趣自己看吧。下一步。

    |:------------------------------------😐 图15

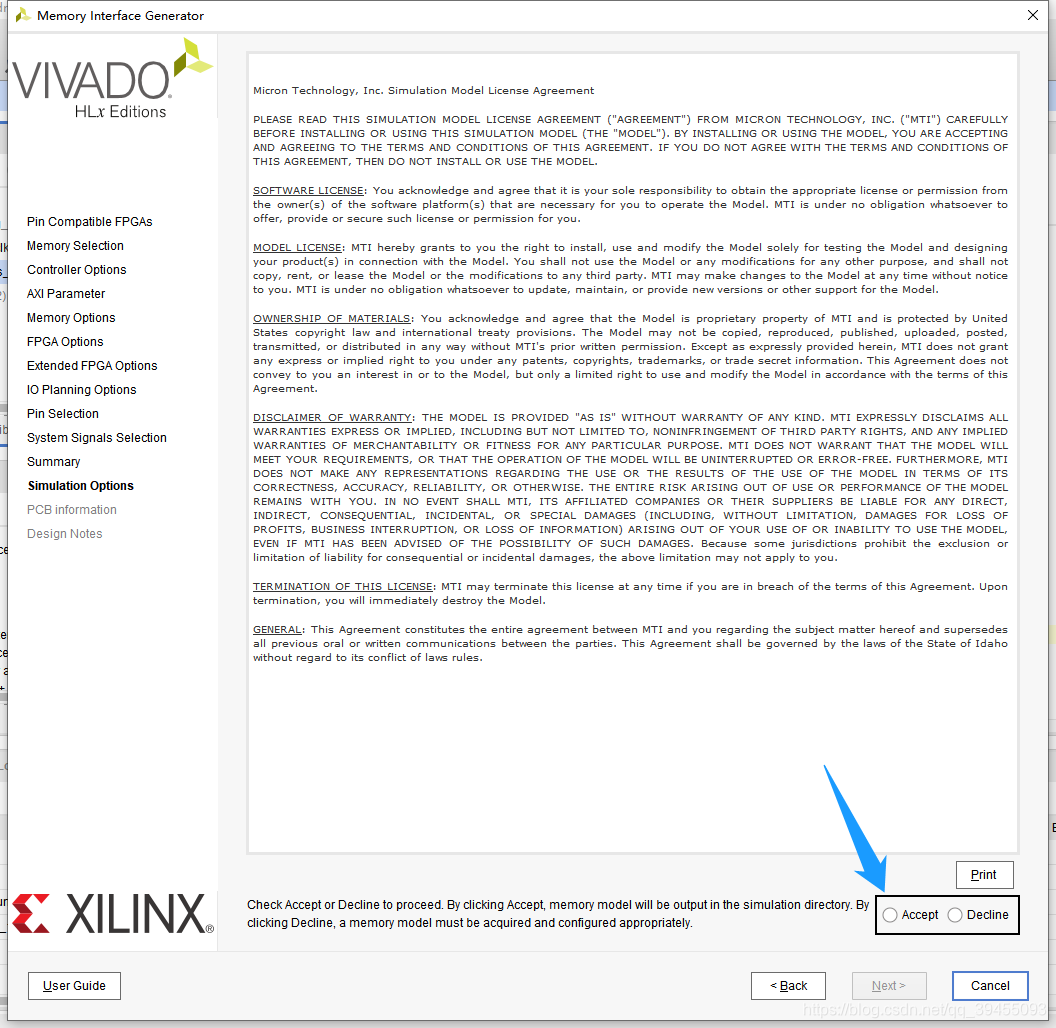

15.当然是接收啦。下一步。

|:------------------------------------😐 图16

16. 点击generate。恭喜你，或许你的ddr3引脚分配完成啦。导入到自己的原理图里面吧。

    |:------------------------------------😐 图17

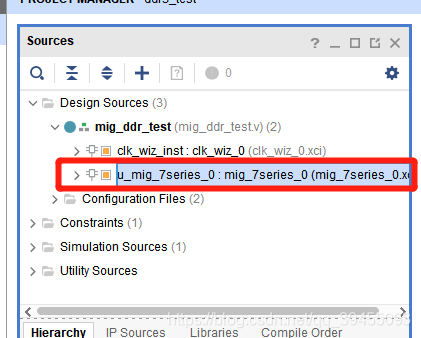

17.在你的工程里面会生成一个MIG 的IP核。

---

下面就是验证用的代码部分，代码的来源是米联客的DDR3教程，感谢米联客的团队。
我根据自己的情况做了一些修改:
1.例化PLL，实现50Mhz转200Mhz。
2.例程上面说的是一片DDR3,但是我用的是两片，代码里面有些参数是需要更改的。

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2021/07/12 16:14:13
// Design Name:
// Module Name: mig_ddr_test
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////

module mig_ddr_test
(
	inout 		[31:0] ddr3_dq,			// 我的ddr3是32bit
	inout 		[3:0] ddr3_dqs_n,		// 对应四个数据选通
	inout 		[3:0] ddr3_dqs_p,		// 上面信号的差分
	output 	[14:0] ddr3_addr,			// 我的地址一共是14bit
	output 	[2:0] ddr3_ba,
	output		 ddr3_ras_n,
	output ddr3_cas_n,
	output ddr3_we_n,
	output ddr3_reset_n,
	output [0:0] ddr3_ck_p,
	output [0:0] ddr3_ck_n,
	output [0:0] ddr3_cke,
	output [0:0] ddr3_cs_n,
	output [3:0] ddr3_dm,		// 这里4bit的数据屏蔽位
	output [0:0] ddr3_odt,
	input sysclk_i,				// 这里就是我上面说的200Mh时钟输入
								// 我用了一个PLL,50Mhz转200Mhz
	output tg_compare_error,
	// output breath_light,
	output init_calib_complete
 );

wire sys_rst = 1'b0;
wire clk_200m,locked
