使用AD（Altium Designer）画PCB，画完之后，进行DRC检测时报以下错误：

Net Antennae (Tolerance=0mil) (All) Net Antennae: Track (4766.404mil,4567.236mil)(4953.804mil,4567.236mil) on Top Layer

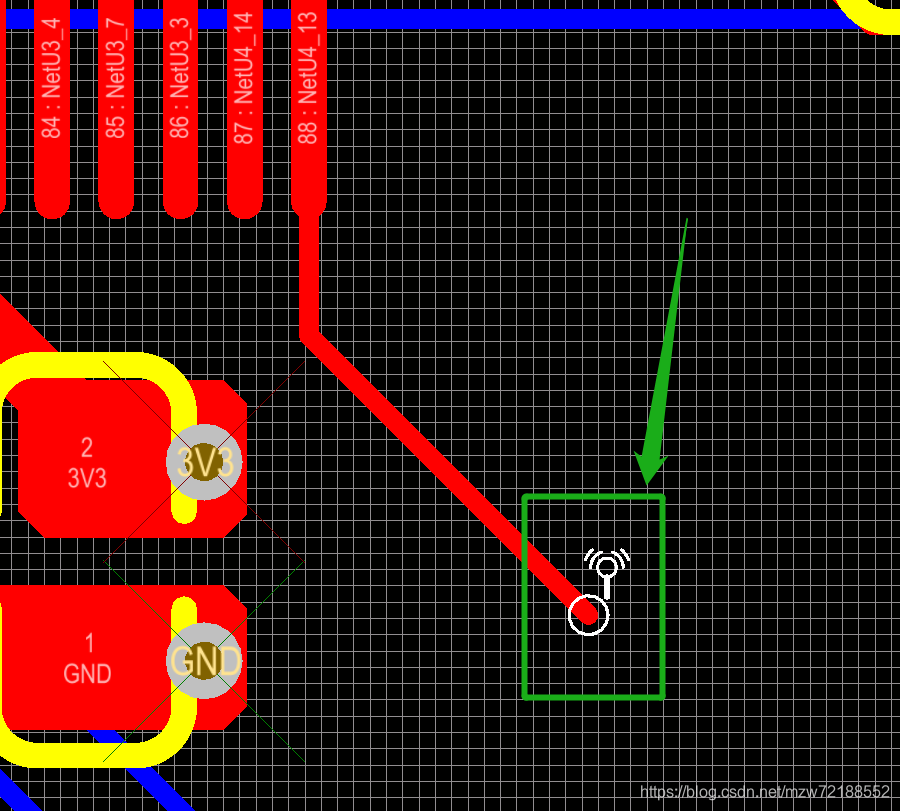

这种问题一般是因为，有类似天线的布线：

这种情况可能是布线之前在扇出的时候扇出了，后续走线有更改，导致未用，删掉即可。

Net Antennae (Tolerance=0mil) (All) 的解决方案
