序

计算机图形学（英语：computer graphics，缩写为CG）是研究计算机在硬件和软件的帮助下创建计算机图形的科学学科，是计算机科学的一个分支领域，主要关注数字合成与操作视觉的图形内容。虽然这个词通常被认为是指三维图形，事实上同时包括了二维图形以及影像处理。

---

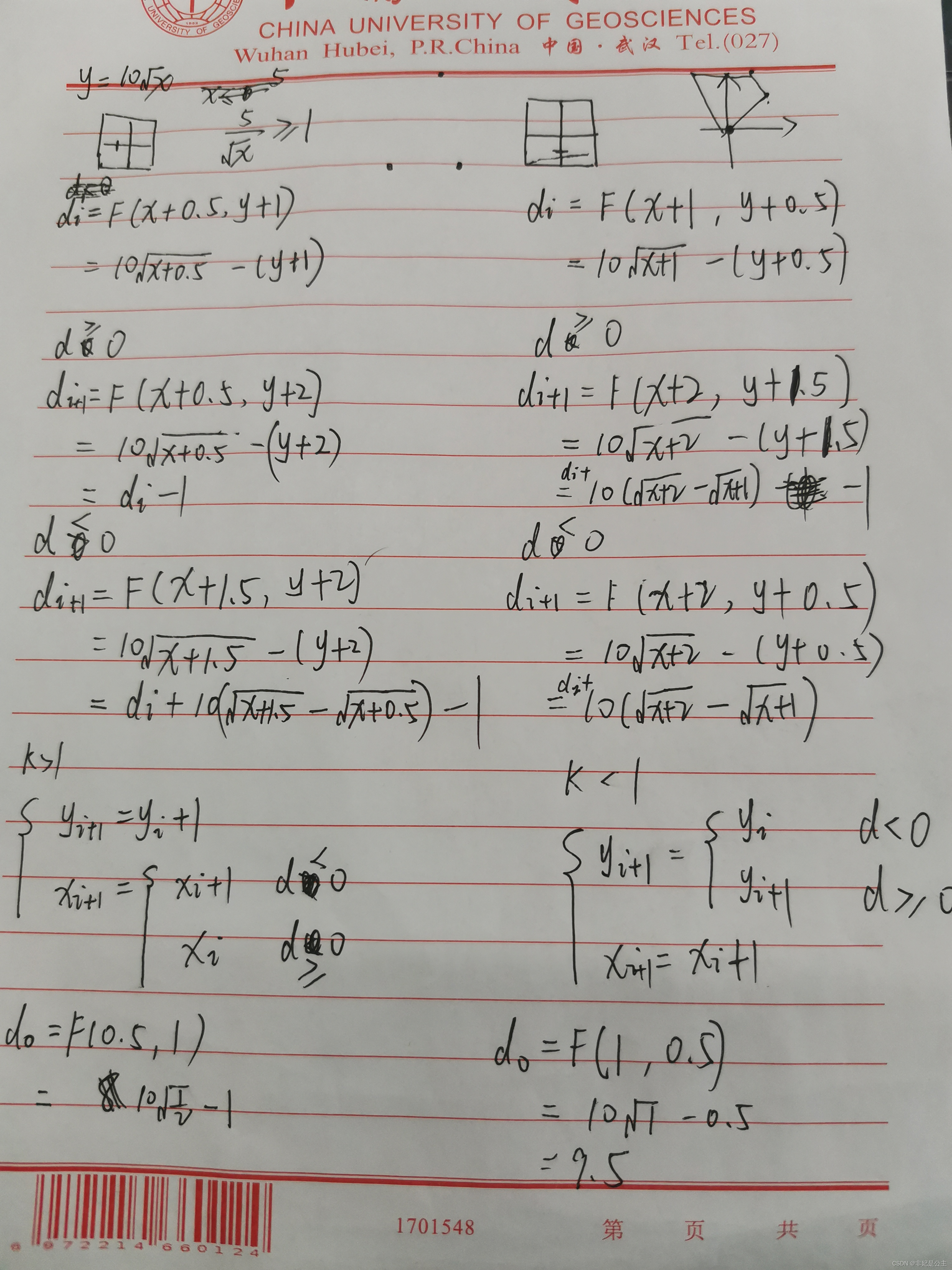

一、算法原理

首先，基本思路还是将抛物线分为斜率 $k\ge 1$ 和 $k<1$ 两种情况。

左边为 $k>1$ 的情况(针对本问题 $x\le 25$)，右边为 $k<1$ 的情况(x>25)。

---

二、OpenGL代码实现

// 绘制抛物线 100*x = y^2
void MidBhParabola() {
	int x = 0;
	int y = 0;
	double d = 10 / sqrt(2) - 1;
	// 开始绘制
	glColor3f(0.0f, 1.0f, 0.0f);			// 设置颜色为绿色进行填充
	glBegin(GL_POINTS);
	glVertex2i(x, y);	// 绘制(0, 0)点
	// k>1 的情况
	while (x <= 25) {
		// 更新d
		if (d < 0) {
			d += 10 * (sqrt(x + 1.5) - sqrt(x + 0.5)) - 1;
		}
		else {
			d -= 1;
		}
		y++;
		// 根据 d 的值更新x
		if (d < 0) {
			x++;
		}
		glVertex2i(x, y);
		glVertex2i(x, -y); // 二分画圆
	}
	// k<=1的情况
	d = 10 * sqrt(25 + 1) - (50 + 0.5);
	while (x <= 250) {
		// 更新d
		if (d < 0) {
			d += 10 * (sqrt(x + 2) - sqrt(x + 1));
		}
		else {
			d += 10 * (sqrt(x + 2) - sqrt(x + 1.5)) - 1;
		}
		// 更新x，y
		x++;
		if (d >= 0) {
			y++;
		}
		glVertex2i(x, y);
		glVertex2i(x, -y); // 二分画抛物线
	}
	glEnd();
}

---

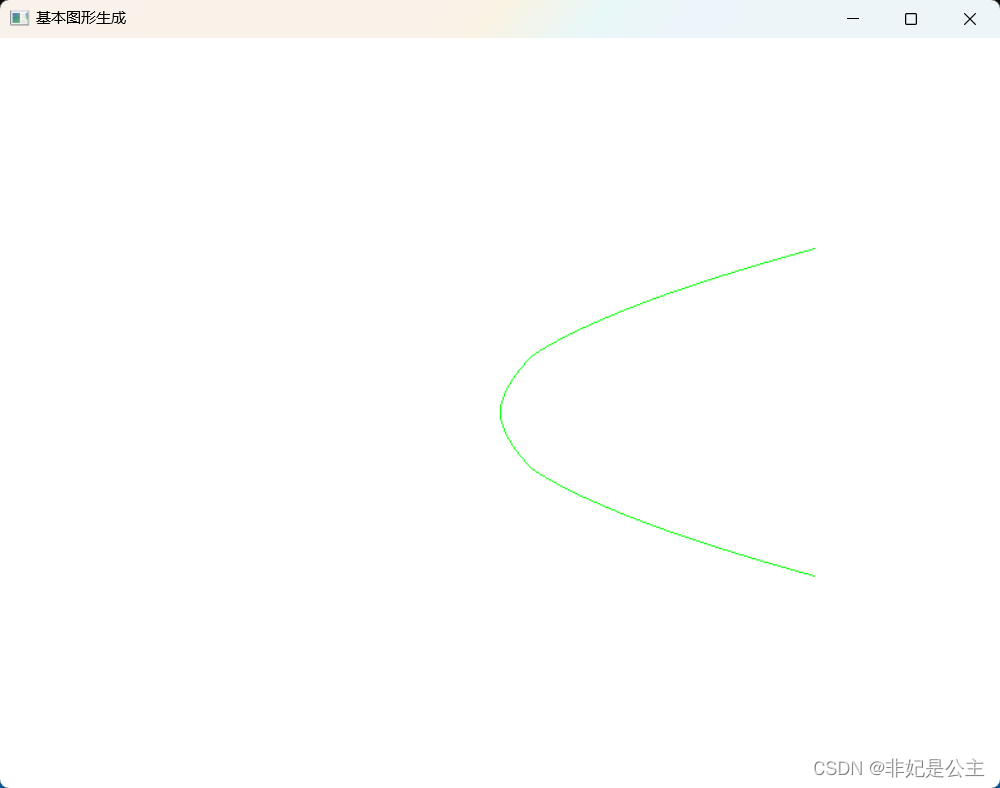

三、效果展示

---

the end……

中点BH算法绘制抛物线（$100x=y^2$）到这里就要结束啦~~到此既是缘分，欢迎您的点赞、评论、收藏！关注我，不迷路，我们下期再见！！
