当xlib窗口系统成功创建一个窗体后，我们可以在Expose事件中向窗口放入一些元素展示给用户。xlib提供了可以向窗口中放入文本、点、线、矩形、位图等元素，这些基本的元素我们可以称之为图元。这篇文章记录如何在xlib窗口中绘制文本、改变文本字体颜色；在窗口中绘制矩形，弧形，点，线等元素，能够改变线条的样式如线条颜色、线条宽度等属性。

1.绘制文本

在xlib窗口系统中，可以使用XDrawString将文本信息绘制到窗口中。以下是一个简单的示例程序

#include <clocale>
#include <cstring>
#include <X11/Xlib.h>
#include <stdio.h>
#include <stdlib.h>

void DoPaint(Display *display, Window window) {
    char drawText[] = "Draw Text...";
    GC gc = XCreateGC(display,window,0,nullptr);
    XDrawString(display,window,gc,30,50,drawText,strlen(drawText));
    XFreeGC(display,gc);
}


int main() {
    Display *display;
    Window window;
    int screen;
    XEvent event;

    display = XOpenDisplay(NULL);
    if (display == NULL) {
        fprintf(stderr, "无法打开X显示器\n");
        exit(1);
    }

    screen = DefaultScreen(display);
    window = XCreateSimpleWindow(display, RootWindow(display, screen), 10, 10, 400, 300, 1,
                                 BlackPixel(display, screen), WhitePixel(display, screen));

    /* 选择要接收的事件类型 */
    XSelectInput(display, window, ExposureMask);
    XMapWindow(display, window);

    while (1) {
        XNextEvent(display, &event);
        if (event.type == Expose) {
            DoPaint(display,window);
        }
    }

    XDestroyWindow(display, window);
    XCloseDisplay(display);

    return 0;
}

DoPaint由窗口的Expose事件触发时调用。在DoPaint函数中调用XCreateGC和XDrawString进行文本绘制。XCreateGC返回类型是GC，这是一个图形上下文的句柄标识，我们可以通过对GC进行设置，来改变显示到窗口的文字的颜色，线条的样式。XDrawString(display,window,gc,30,50,drawText,strlen(drawText));该行代码表示将距离窗口左上角向右偏移30像素，向下偏移50像素的位置做为文本drawText起始位置，将drawText中存的文本绘制到窗口中。

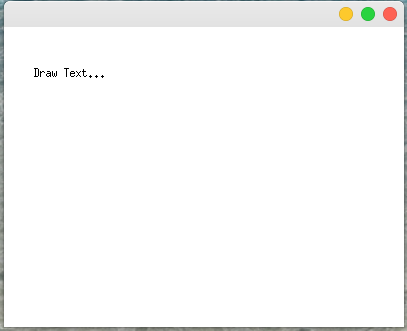

编译以上程序，运行效果如下：

在这里插入图片描述

我们可以使用XSetForeground对GC进行设置，来改变显示文字的颜色，修改后的DoPaint如下

void DoPaint(Display *display, Window window) {
    char drawText[] = "Draw Text...";
    GC gc = XCreateGC(display,window,0,nullptr);
    XSetForeground(display,gc,0xff0000);
    XDrawString(display,window,gc,30,50,drawText,strlen(drawText));
    XFreeGC(display,gc);
}

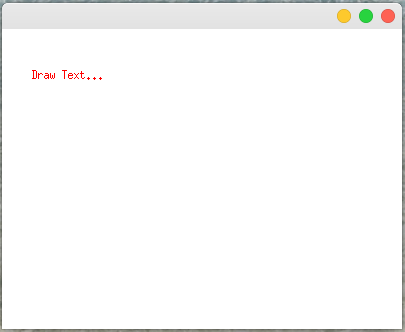

XSetForeground的第三个参数是一个unsigned long类型，实际有作用也就是低24位，分别用8位表示红、绿、蓝颜色分量。以上我们设置了红色，编译运行后，窗口显示如下

在这里插入图片描述

在这篇文章的后续示例代码中，我们不再贴出所有的代码，所有的绘制操作都是在DoPaint函数中完成。

在中文开发环境中，我们希望绘制一些中文字符到屏幕。如下的DoPaint源码所示

void DoPaint(Display *display, Window window) {
    setlocale(LC_ALL, ""); // 设置合适的locale环境
    XSetLocaleModifiers(""); // 可能需要调整locale修饰符
    char drawText[] = "Draw Text...";
    char utf8String[] = "汉字文本...";
    GC gc = XCreateGC(display,window,0,nullptr);
    XDrawString(display,window,gc,30,50,drawText,strlen(drawText));
    XDrawString(display,window,gc,30,80,utf8String,strlen(utf8String));
    XFreeGC(display,gc);
}

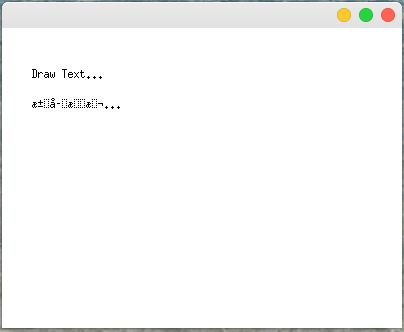

很不幸，以上程序并没有得到我们想要的结果，而是得到一串乱码。如下

在这里插入图片描述

原因是XDrawString 函数默认处理的是 Latin-1 编码的文本，并且它可能没有正确地处理 UTF-8 编码的汉字文本。我们可以使用Xutf8DrawString来绘制文本或是Xft库来进行汉字文本的绘制。由于Xft库支持freetype字体，并且提供更好的渲染效果（如抗锯齿），同时像pango这样的文本处理库也是使用xft进行文本渲染。在测试过程中使用Xuft8DrawString有可能是某些函数没有正确调用，测试中并没有看到正确的汉字文本输出到窗口。

2.绘制中文

我们使用Xft库来完成汉字文本的绘制。代码如下：

#include <X11/Xft/Xft.h>

void DoPaint(Display *display, Window window) {
    char drawText[] = "Draw Text...";
    char utf8String[] = "汉字文本...";
    int screen = DefaultScreen(display);
    XftColor    xftColor;
    xftColor.color.alpha=0xffff;
    xftColor.color.red = 0;
    xftColor.color.green = 0;
    xftColor.color.blue = 0;
    XftFont *font = XftFontOpenName(display, screen, "文泉驿微米黑-20");
    XftDraw *xftDraw = XftDrawCreate(display,window,DefaultVisual(display,screen),DefaultColormap(display,screen));
    XftDrawStringUtf8(xftDraw,&xftColor,font,30,50,reinterpret_cast<const FcChar8*>(drawText),strlen(drawText));
    XftDrawStringUtf8(xftDraw,&xftColor,font,30,120,reinterpret_cast<const FcChar8*>(utf8String),strlen(utf8String));
    XftFontClose(display,font);
    XftDrawDestroy(xftDraw);
}

想要编译运行以上程序，我们需要系统中安装了Xft的开发库。在ubuntu系统下可以使用如下命令安装Xft开发库。

sudo apt install libxft-dev

在编译代码的时候我们还需要链接上Xft的的动态库，否则会提示XftDrawStringUtf8等函数实现找不到。

g++ xxx.cpp -lX11 -lXft

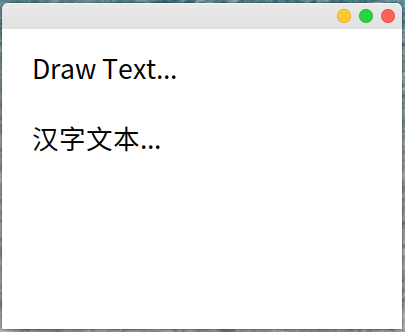

以上代码编译运行后，界面显示如下：

在这里插入图片描述

使用Xft库我们可以达到很好文本渲染效果，如我们绘制一个红色透明度为50%的文本，代码如下

void DoPaint(Display *display, Window window) {
    char drawText[] = "Draw Text...";
    char utf8String[] = "汉字文本...";
    int screen = DefaultScreen(display);
    XftColor    xftColor;
    xftColor.color.alpha=0x8000;
    xftColor.color.red = 0xffff;
    xftColor.color.green = 0;
    xftColor.color.blue = 0;
    XftFont *font = XftFontOpenName(display, screen, "文泉驿微米黑-20");
    XftDraw *xftDraw = XftDrawCreate(display,window,DefaultVisual(display,screen),DefaultColormap(display,screen));
    XftDrawStringUtf8(xftDraw,&xftColor,font,30,50,reinterpret_cast<const FcChar8*>(drawText),strlen(drawText));
    XftDrawStringUtf8(xftDraw,&xftColor,font,30,120,reinterpret_cast<const FcChar8*>(utf8String),strlen(utf8String));
    XftFontClose(display,font);
    XftDrawDestroy(xftDraw);
}

以上代码我们对XftColor结构体字段进行了设置，在XftColor结构体，每个字段的取值并不是我们使用32位argb表示时每个分量取值范围在[0-255]之间，在XftColor中alpha、red、green、blue都被unsigned short，每个分量的取值范围为[0,65535]。上面的程序我们希望文字透明度为50%，所以设置alpha分量为0x8000，文字的颜色为0xffff(十进制的65535)。如果我们需要将取值范围[0,255]的分量，转换为XftColor分量可以使用如下公式：value*1.0/255.0*65535

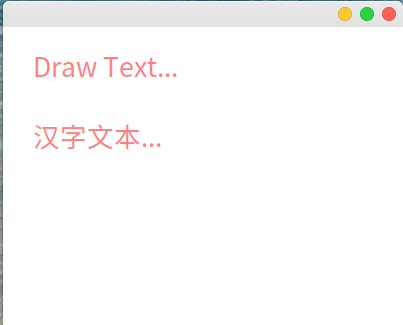

编译以上代码，运行结果如下：

在这里插入图片描述

3.绘制点、线、矩形、弧形

绘制点

使用XDrawPoint向窗口中绘制一个点。

void DoPaint(Display *display, Window window){
    GC gc = XCreateGC(display,window,0,nullptr);
    XSetForeground(display,gc,0xff0000);
    XDrawPoint(display,window,gc,15,15);
    XFreeGC(display,gc);
}

以上程序在窗口的(15,15)坐标处绘制一个红色小点。由于一个像素显示不是很清晰，这里不再截图。

绘制线

Xlib中可以使用XDrawLine或是XDrawLines来绘制线段。XDrawLine示例程序如下：

void DoPaint(Display *display, Window window){
    GC gc = XCreateGC(display,window,0,nullptr);
    XSetForeground(display,gc,0xff0000);
    XDrawLine(display,window,gc,15,15,30,30);
    XFreeGC(display,gc);
}

以上程序将屏幕的坐标(15,15)作为起点，(30,30)作为终点绘制一条红色线段。

可以使用XSetLineAttributes来改变线条的样式，示例程序如下

void DoPaint(Display *display, Window window){
    GC gc = XCreateGC(display,window,0,nullptr);
    XSetForeground(display,gc,0xff0000);
    XSetLineAttributes(display,gc,5,LineOnOffDash,CapButt, JoinMiter);
    XDrawLine(display,window,gc,15,15,30,30);
    XFreeGC(display,gc);
}

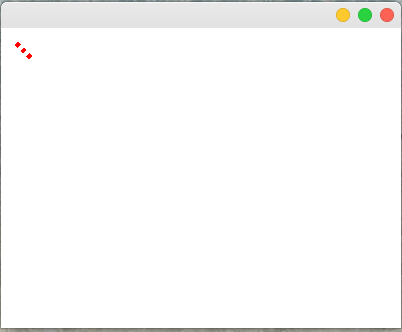

以上程序绘制了一条线条宽度为5像素，线条样式为虚线的线段。运行结果如下

在这里插入图片描述

使用XDrawLines可以一次性的画多条线段。这此我们仅简单展示linux操作系统下可以在窗口中做哪些事情，并不准备详细讲解每个函数和参数的意义。关于xlib相关开发资料极少，后续将搜集到的xlib api函数讲解以及相关的开发示例文档上传至互联网中，以便于后续查询需要。

绘制矩形

使用XDrawRectangle绘制矩形，示例程序如下

void DoPaint(Display *display, Window window){
    GC gc = XCreateGC(display,window,0,nullptr);
    XSetForeground(display,gc,0xff0000);
    XSetLineAttributes(display,gc,5,LineSolid,CapButt, JoinMiter);
    XDrawRectangle(display,window,gc,30,30,80,60);
    XFreeGC(display,gc);
}

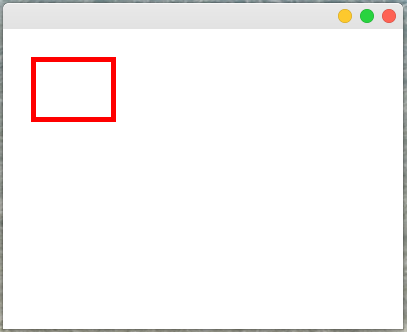

以上程序绘制了一个起点为30,30，宽度为80，高度为60，线条宽度为5像素，线条样式为实线的矩形。以上程序运行结果如下：

在这里插入图片描述

绘制弧形

使用XDrawArc绘制一个弧形，示例代码如下：

void DoPaint(Display *display, Window window){
    GC gc = XCreateGC(display,window,0,nullptr);
    XSetForeground(display,gc,0xff0000);
    XSetLineAttributes(display,gc,5,LineSolid,CapButt, JoinMiter);
    XDrawArc(display,window,gc,100,100,50,50,0*64,180*64);
    XFreeGC(display,gc);
}

XDrawArc函数原型如下：

extern int XDrawArc(
    Display*        /* display */,
    Drawable        /* d */,
    GC            /* gc */,
    int            /* x */,
    int            /* y */,
    unsigned int    /* width */,
    unsigned int    /* height */,
    int            /* angle1 */,
    int            /* angle2 */
);

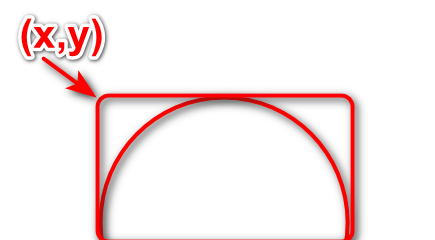

使用XDrawArc，设置的(x,y)并不是弧形的起点或是中心点坐标，而是弧形的左上角坐标，如下图所示,我使用XDrawArc绘制一个半圆，这个传入的(x,y)是下图所示矩形左上角坐标。angle1，和angle2是弧线起始的角度和偏移量，并且角度值需要乘以64。比如我想要在笛卡尔坐标系下第二象限的四分之一圆，我们从y轴的正方向画向x轴负方向，这样给angle1传入的参数就是90*64，从y轴正方向到x轴负方向经过了90度，所以angle2也是传入90*64。

在这里插入图片描述

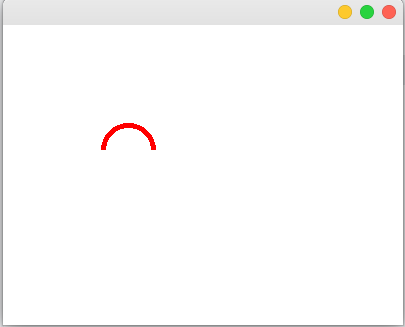

编译运行以上程序，窗口显示如下

在这里插入图片描述

4.填充区域

我们可以使用XFillRectangle或XFillArc来填充一个矩形或是弧形区域。这里的XFillRectangle、XFillArc的参数与XDrawRectangle、XDrawArc相应的参数意义一致。唯一的不同是Draw是绘制图形，Fill是向图形中填充颜色。以下是示例程序

void DoPaint(Display *display, Window window){
    GC gc = XCreateGC(display,window,0,nullptr);
    XSetForeground(display,gc,0xff0000);
    XFillArc(display,window,gc,100,100,50,50,0*64,180*64);
    XSetForeground(display,gc,0x00ff00);
    XFillRectangle(display,window,gc,200,200,100,80);
    XFreeGC(display,gc);
}

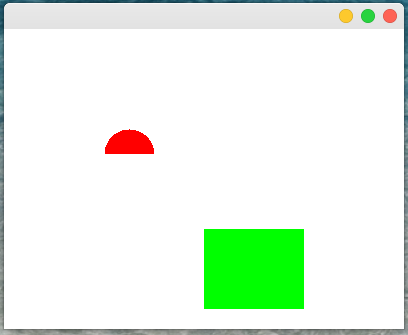

编译以上程序，运行结果如下
在这里插入图片描述
