S32K312 MCAL 外设时钟使能 Peripheral clock enbale

背景

• 由于前期开发板迟迟未到，故在S32K312收件验证时现场调试盲配的MCAL，将调试过程和知识做一个简单的记录

bug描述

• 调试过程中执行到初始化DMA，读DMA寄存器时就会触发硬件错误，程序跑飞到HardFault_Handler()

调试过程

• 单步调试过程中发现在外设寄存器监控窗口中，clock monitoring下面的寄存器不可读，考虑是时钟配置问题，查找MCAL模块配置。

• 在S32DS IDE中，MCAL MCU模块 -> McuModwuleConfiguration -> McuModeSettingConf -> McuPeripheral 中，相应的eDMA0的外设时钟没有enable，勾选后更新代码，问题解决。

Lesson&Learn

• 配置一个外设，首先要配置时钟树能够给出时钟信号到该外设模块，其次要使能该外设时钟，接下来外设的功能配置才是有效的

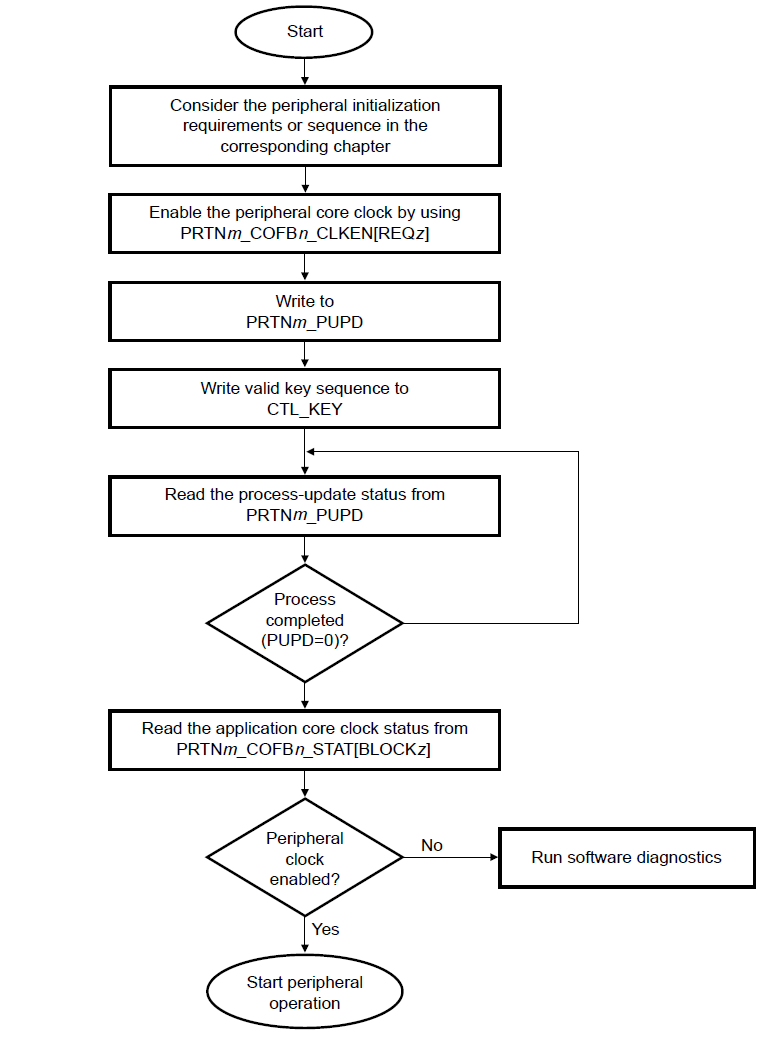

• 查询S32K3xx的用户手册，在45章介绍了Mode Entry Module(MC_ME)，下图表明了外设初始化的流程，需要通过配置PRTN _COFB _CLKEN[REQ] 来使能外设时钟。对应的外设模块和寄存器控制位在 45.1.5 Peripheral clock gating 可以找到

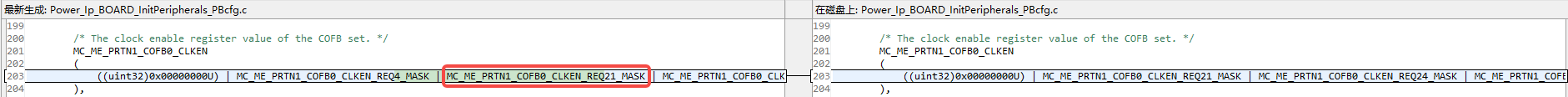

• 通过修改S32DS外设时钟使能后，查看更新代码的变更，可以发现就是在MC_ME中(eDMA0)对应的外设时钟寄存器掩位中增加了对应的控制位
