S32K144之时钟配置



一般来说，时钟精度、稳定性取决于所采用的时钟源，就MCU S32K来说如内部振荡器SIRC，FIRC，128KLPO，外部晶振等，跟所使用的外设（FTM, LPIT，LPT，RTC等）和哪一路输出时钟（SYS_CLK，BUS_CLK，SPLLDVI1_CLK等）没有直接关系。

由于S32K144提供的时钟源和配置方法比较多，那么如何有效配置得到自己想要的时钟呢？
下面以S32K144为例，从时钟定义图开始，逐步介绍如何寻找S32K144时钟（CORE_CLK, BUS_CLK,）合适的配置方法，并根据测试方法验证配置是否有效。



0. 目标

输出目标

clock clock= 80MHz（以下MHz简称M）

bus clock=40MHz， Normal Mode（默认）

 注意：只有支持105℃的部分S32K144型号，core clock才能支持到最高112M（HSRUN），其他型号不论HSRUN模式，还是RUN模式，最高支持80M。



测试工具

PCB: S32K144EVB-Q100

IDE: S32DS for ARM 2018.R1

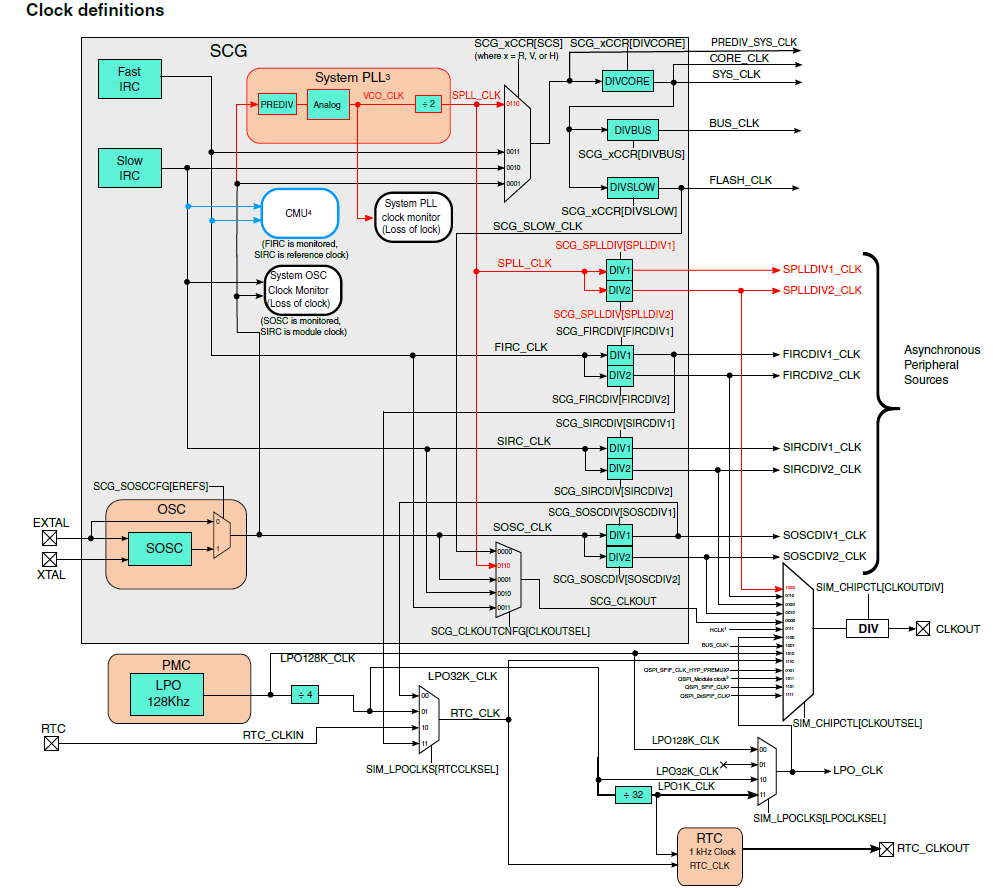

1.时钟定义

配置时钟先从学会看时钟分配图开始，会看图了，配置就成功了一半。

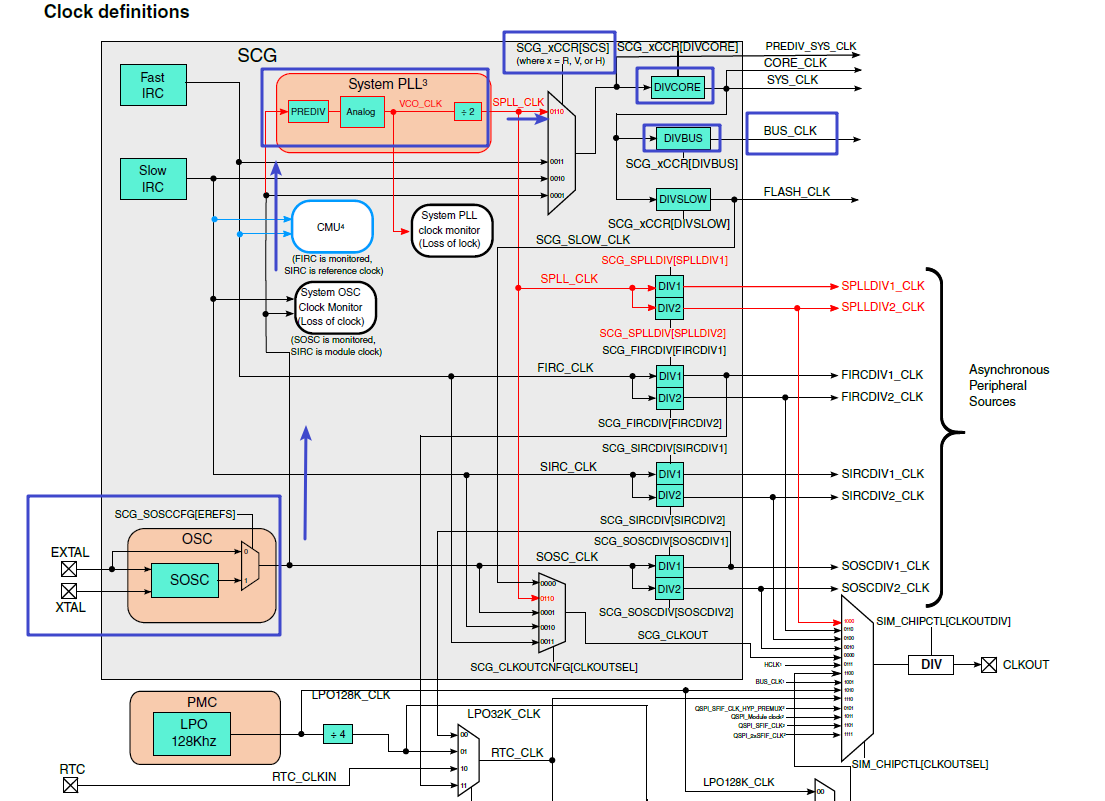

因为能实现目标的路径可能有多种，这里先选中一条配置路径，再判断是否可行（蓝色箭头+框）。

时钟源选择外部晶振8M，即SOSC=8M => SPLL时钟源 SPLL_CLK_SOURCE = SOSC = 8M，

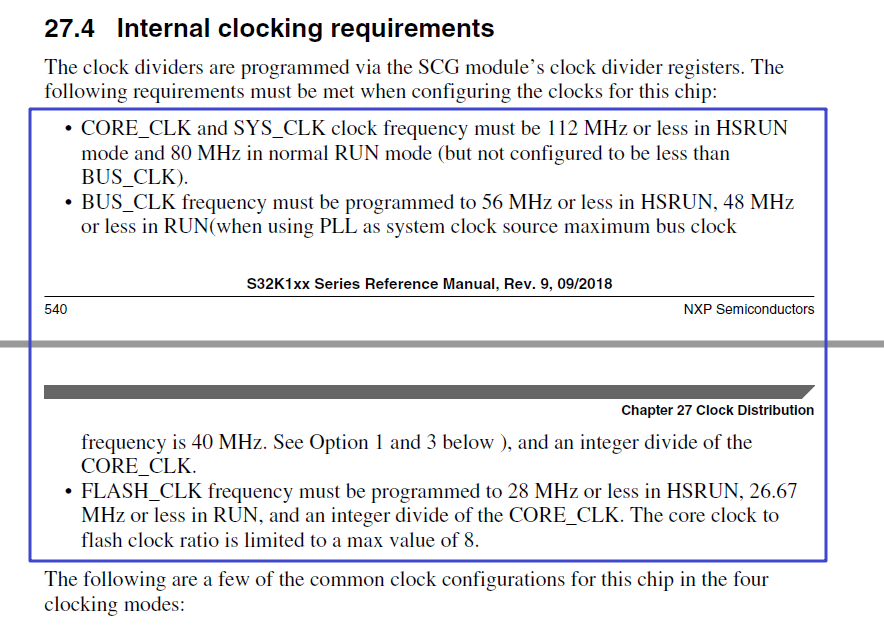

  2.确认内部时钟要求

CORE_CLK/ SYS_CLK 最高支持112M(HSRUN) , 80M(RUN)，目标@80M符合要求。

不过，BUS_CLK最高支持56M(HSRUN), 48M(RUN)，目标@40M符合要求。

3.确认外部晶振 8M

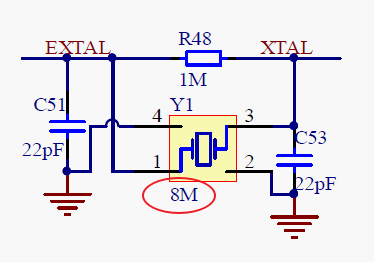

查看S32KEVB-Q100评估板原理图，知外部晶振8M => System PLL输入 SPLL_SOURCE=8M





4.确认System PLL分频及倍频

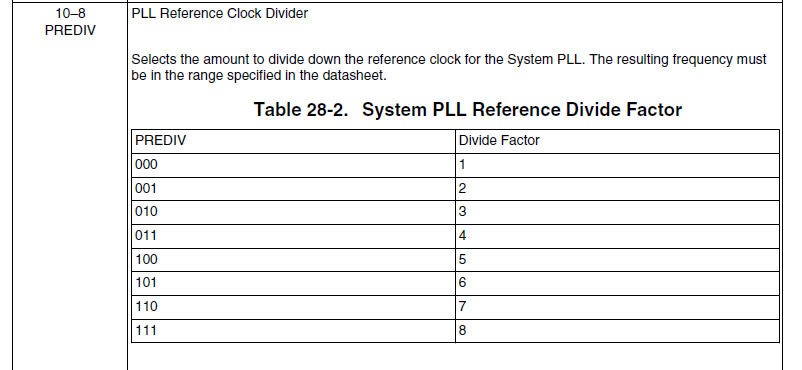

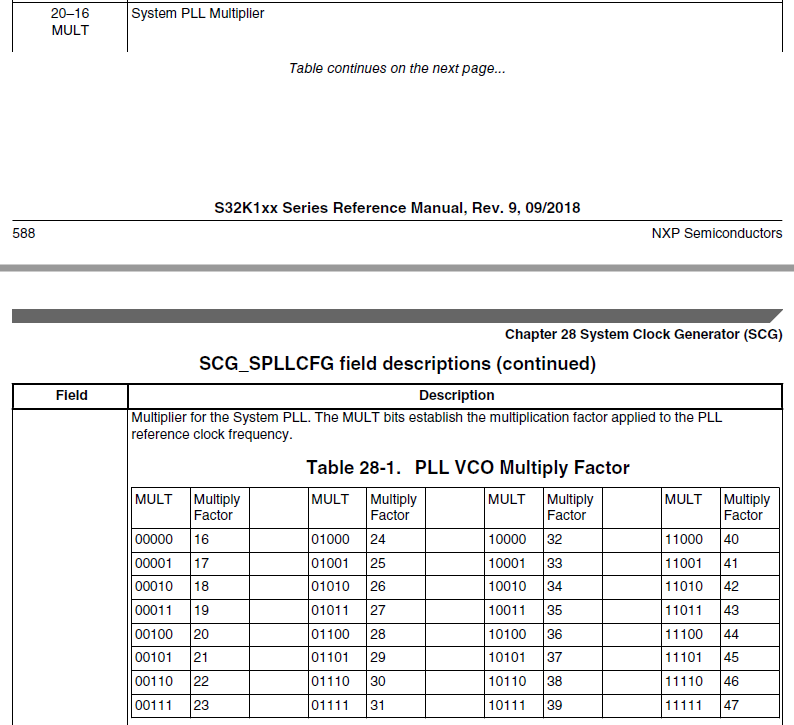

这里选择PREDIV=0, MULT=0b11000 (10进制： 24)

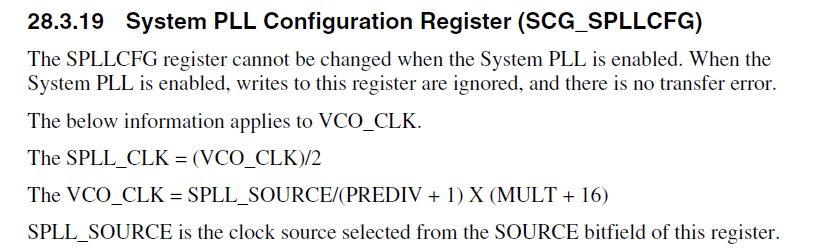

VCO_CLK=8M/(0+1) X (24+16) = 320MHz

SPLL_CLK=(VCO_CLK)/2 = 160MHz







考虑：这里MULTI还可以>24 => 倍频因子>40，那么能不能配置VCO_CLK >320M，而最终CORE_CLK=80M呢？

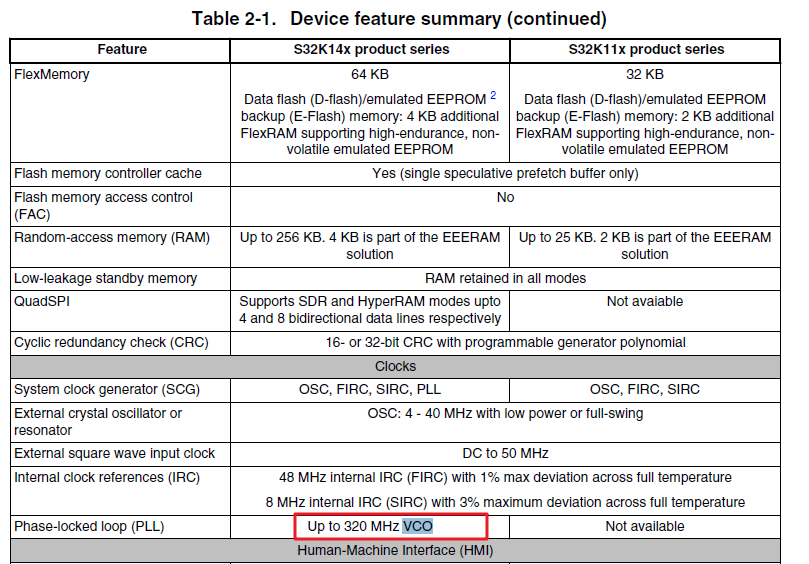

答案是不行，因为VCO_CLK最高支持到320M，可以参考S32K-RM。



 5.具体寄存器配置

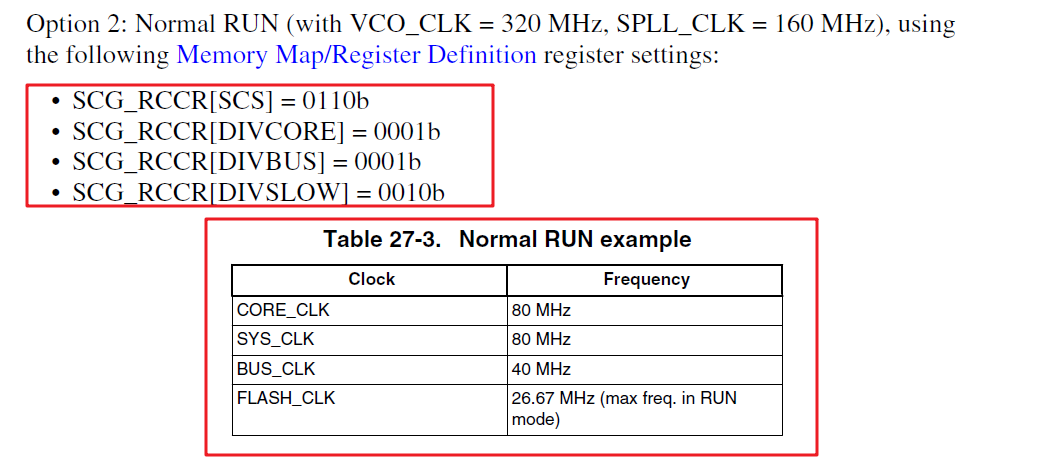

可参考RM配置方法



6.设置检测方法

1）初步确定为通过IO口直接输出与总线时钟相关的时钟或者分频后的时钟

2）寻找SCH上是否有可直接利用的MCU引脚

MCU完整型号：FS32K144HRT0VLLT， 封装：LQFP100

查RM附件IO描述表，发现能作为CLKOUT pin的有PTD14, PTE10, PTB5。



如有可用CLKOUT pin，配置相应的pin为CLKOUT功能

1）配置PORT的MUX为CLKOUT对应ALT功能，并使能端口时钟；



2）配置SIM_CHIPCTL选择输出的时钟，以及输出的分频系数；

输出时钟
