微图4如何基于西安 80 坐标查询定位

水经微图4（简称“微图4”）除了可以轻松下载无水印卫星影像、有明确拍摄日期的历史影像、百度高德大字体打印地图。

还可按 1 万/5 千等国家标准图幅下载，下载含高度的全国矢量建筑、全国乡镇及街区行政区划、地名点、高速铁路网、公交路线、水系和 POI 兴趣点。

除了下载之外还有一个常用的功能就是查询定位，这里，我们以西安 80 坐标查询定位为例，介绍一下软件的查询定位功能。

地形测绘图查看

一般情况下，坐标定位时都是基于经纬度坐标，但针对一些行业用户，经常需要用到西安 80 或北京 54 等高斯坐标定位。

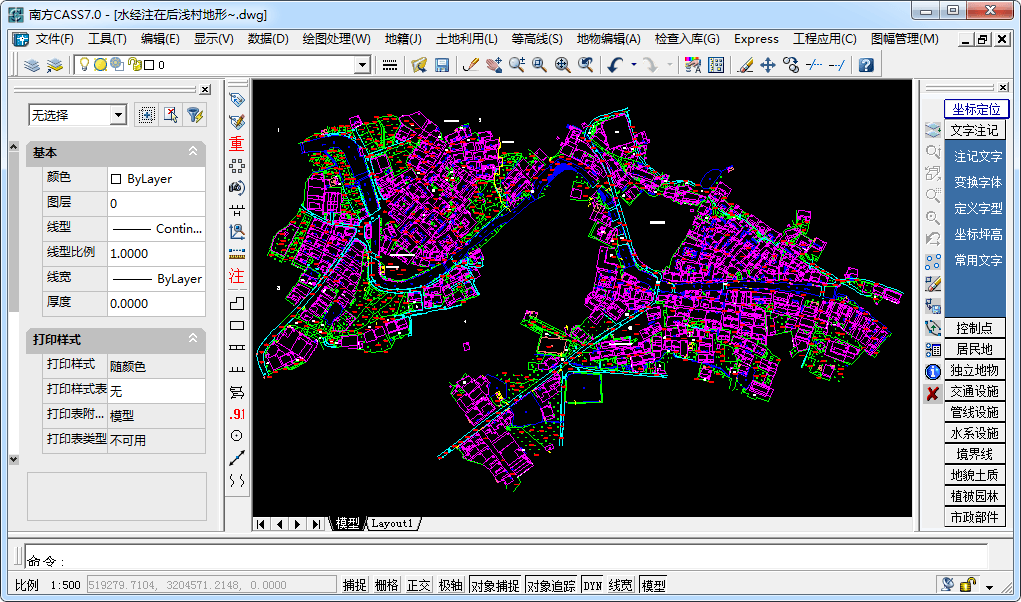

这里我们以一幅中央经线为 120 度的 3 度分带地形图为例说明如何基于西安 80 坐标进行查询定位，该 CAD 地形图如下图所示。

地形图查看

该图属于比较标准的 CAD 地图，用这张图作为样例比较有代表性。

西安80坐标获取

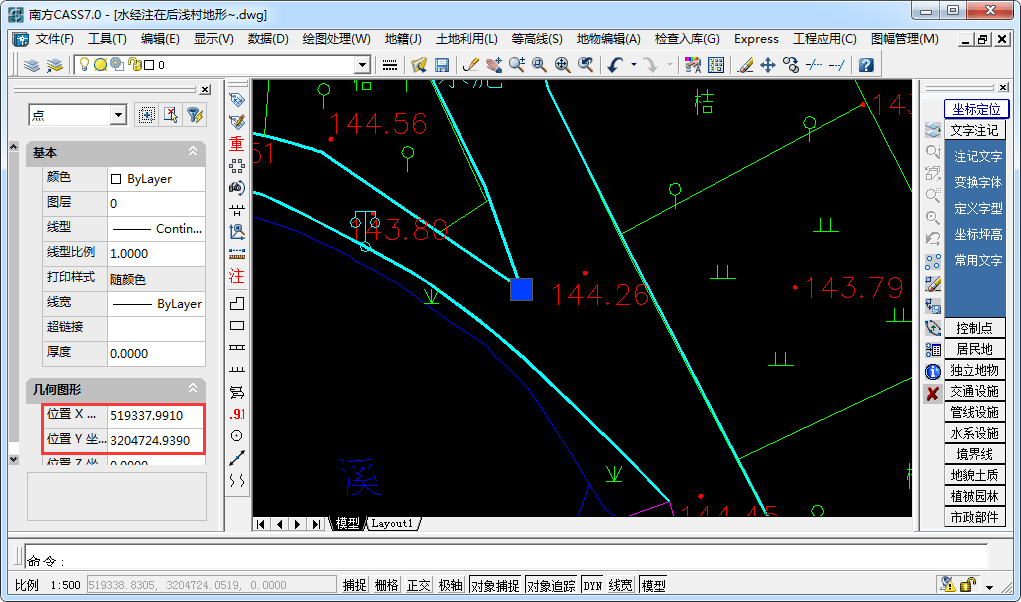

我们在一个位置比较特殊的地方绘制一个特征点，并选择它查看其坐标，如下图所示。

    坐标查看

将该点的坐标按 XY 的顺序复制到记事本中备用，如下图所示。

复制坐标

获取到坐标之后，就可以使用该坐标在微图4中进行定位。

西安80坐标定位

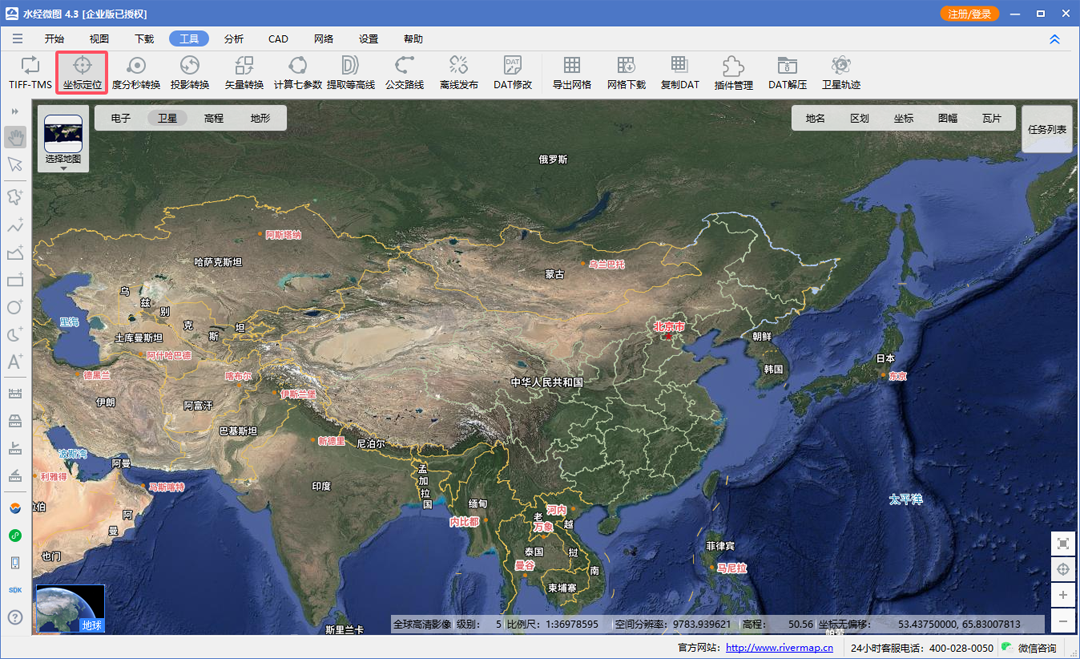

在菜单栏上点击“工具\坐标定位”，如下图所示。

坐标定位

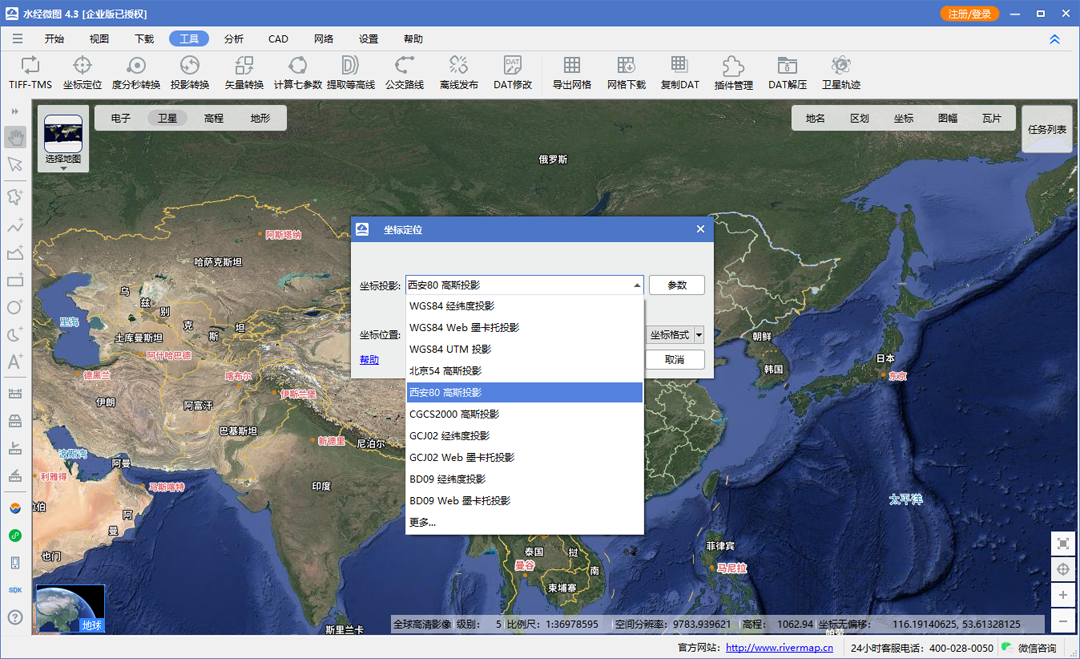

在显示的对话框中选择“西安 80 高斯投影”，如下图所示。

选择西安80高斯投影

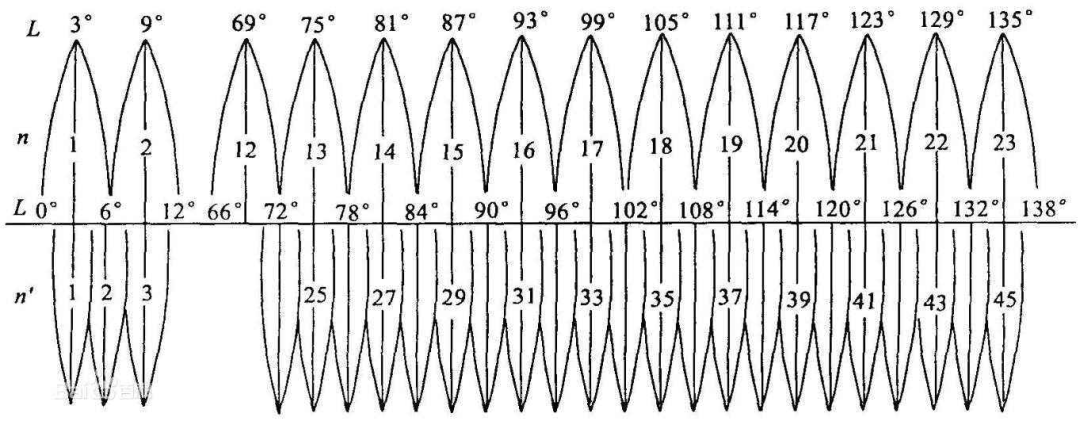

由于该地形图中央经线是 120 度且是 3 度分带，由此我们可以推算出当前地形图的带号为 40 度带，分带原理如下图所示。

投影分带

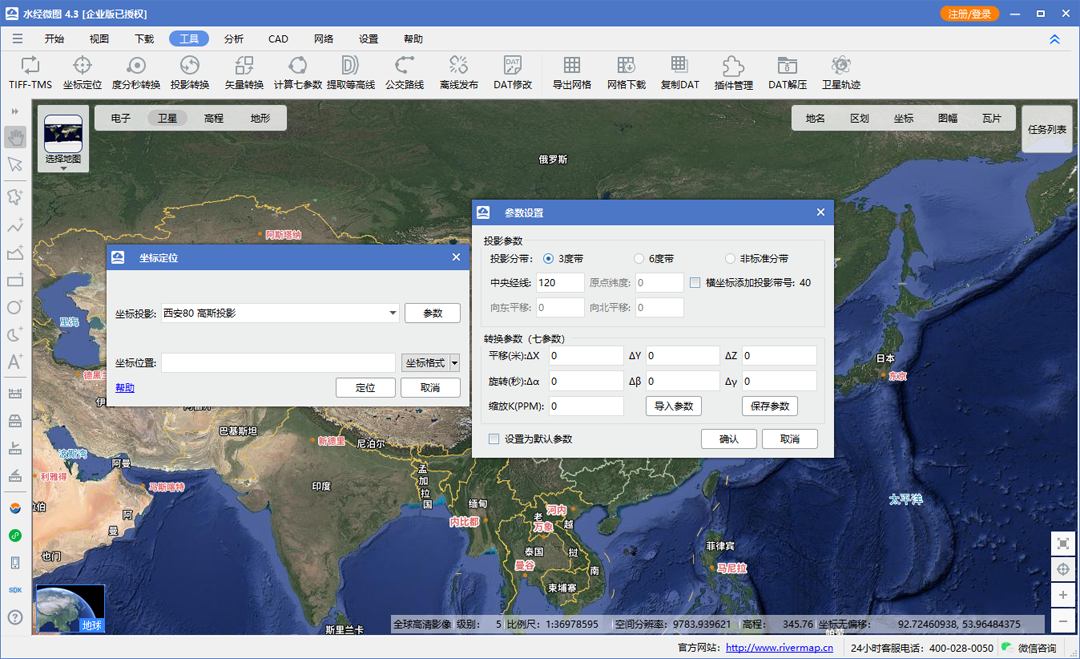

点击“参数”按钮将中央经线设置为 120，如下图所示。

设置中央经线

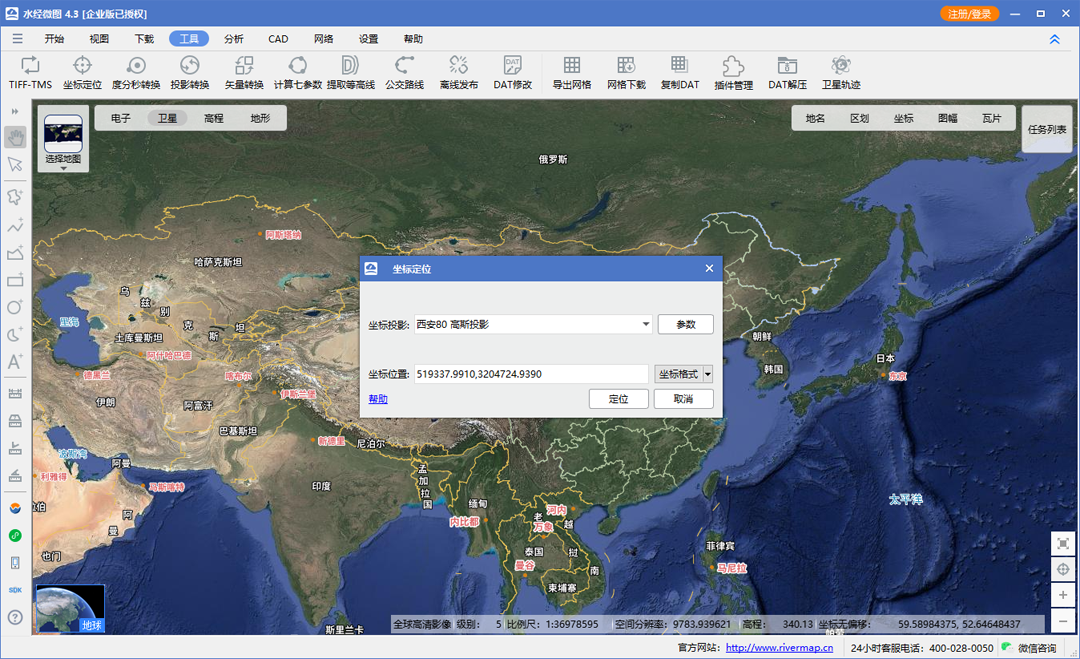

从记事本中复制高斯坐标并粘贴，如下图所示。

输入坐标

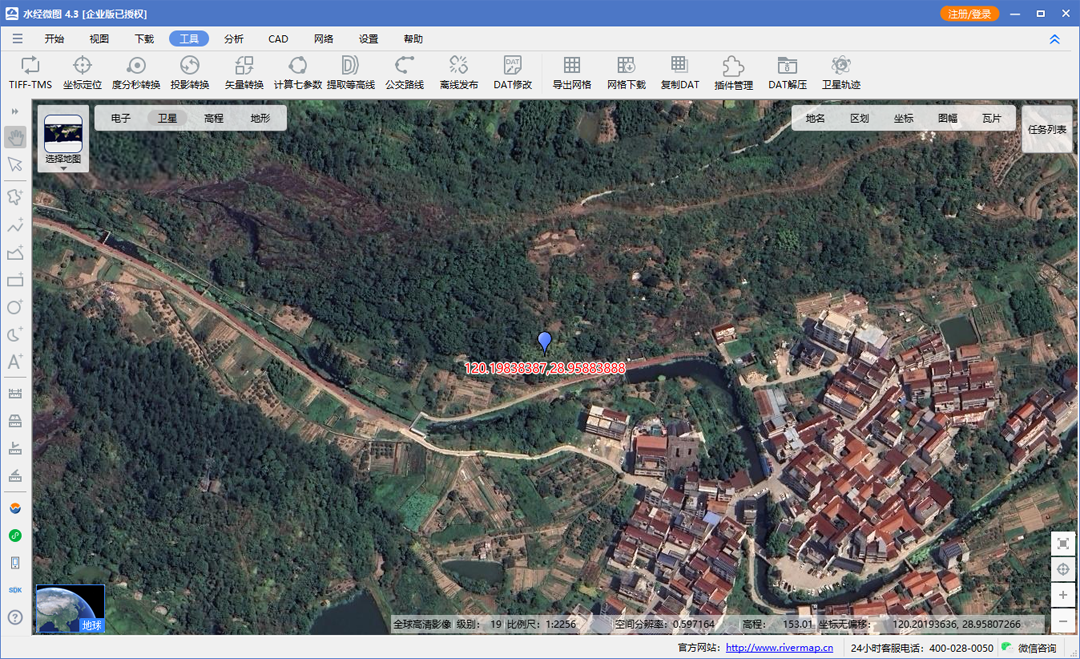

点击“定位”按钮之后，在卫星地图中可以成功定位，如下图所示。

地图定位位置

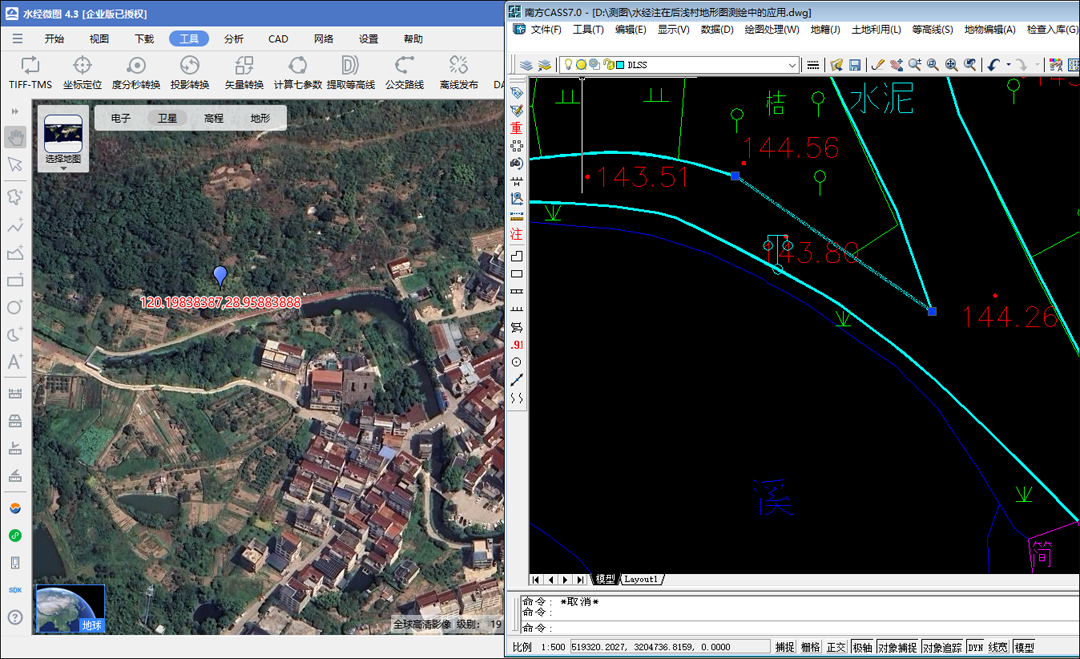

与 CAD 原图作比较之后，会发现定位后的位置有几十米偏移。

坐标偏移的主要原因，是因为西安 80 坐标所采用的椭球体为 IAG 75，而谷歌地球卫星地图所采用的是 WGS84 椭球体(与GPS一致)。

两个坐标系的椭球体参数中所定义地球扁率不同（可以假想为一个是压扁的球，一个是压得更扁的球）。

所以同一个地点在不同椭球参数下的经纬度坐标位置就会不同，因此这里有偏移属于正常情况。

如果该区域在两种投影下的偏移参数已知，理论上在定位时应当填入两个椭球之间的转换参数，也就是常说的七参数或三参数。

这里由于没有参数而全部默认为 0，因此就导致了定位结果有几十米误差，但大体位置相近，不影响查看目标区域。

位置对比

我们通过定位找到地形图所属位置之后，就可以下载该区域的卫星地图并加载到 CAD 中作底图使用了。

写在最后

本文为你分享了微图4如何基于西安 80 坐标查询定位，主要包括地形测绘图查看、西安80坐标获取和西安80坐标定位等步骤。
