ArcGIS Pro 这样制作宽度渐变的河流效果

用直线表示的河流不能很好的表达河水汇聚效果，如果制作成上游细下游宽的效果则一目了然，这里为你介绍一下制作的方法。

添加锥状面

打开河流符号系统，添加一个填充图层，如下图所示。

添加填充图层

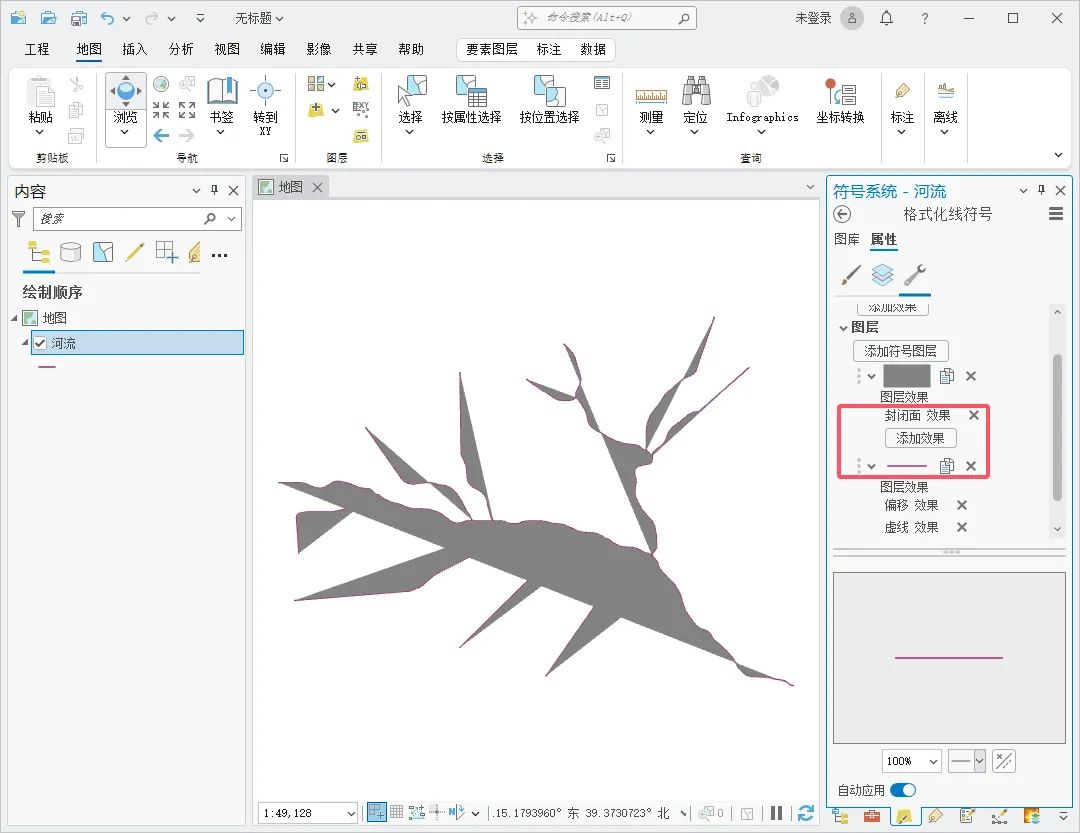

将封闭面效果和线图层删除，如下图所示。

删除封闭面效果和线图层

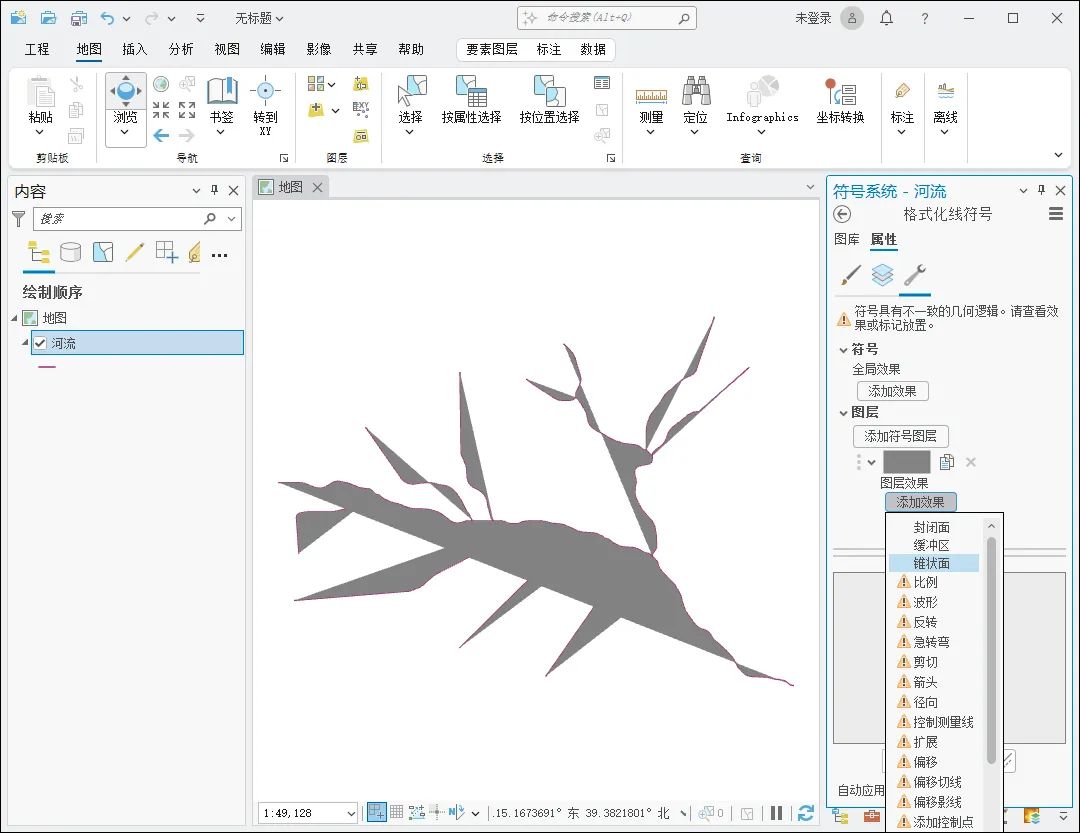

点击“添加效果”按钮，添加一个锥状面效果，如下图所示。

添加锥状面效果

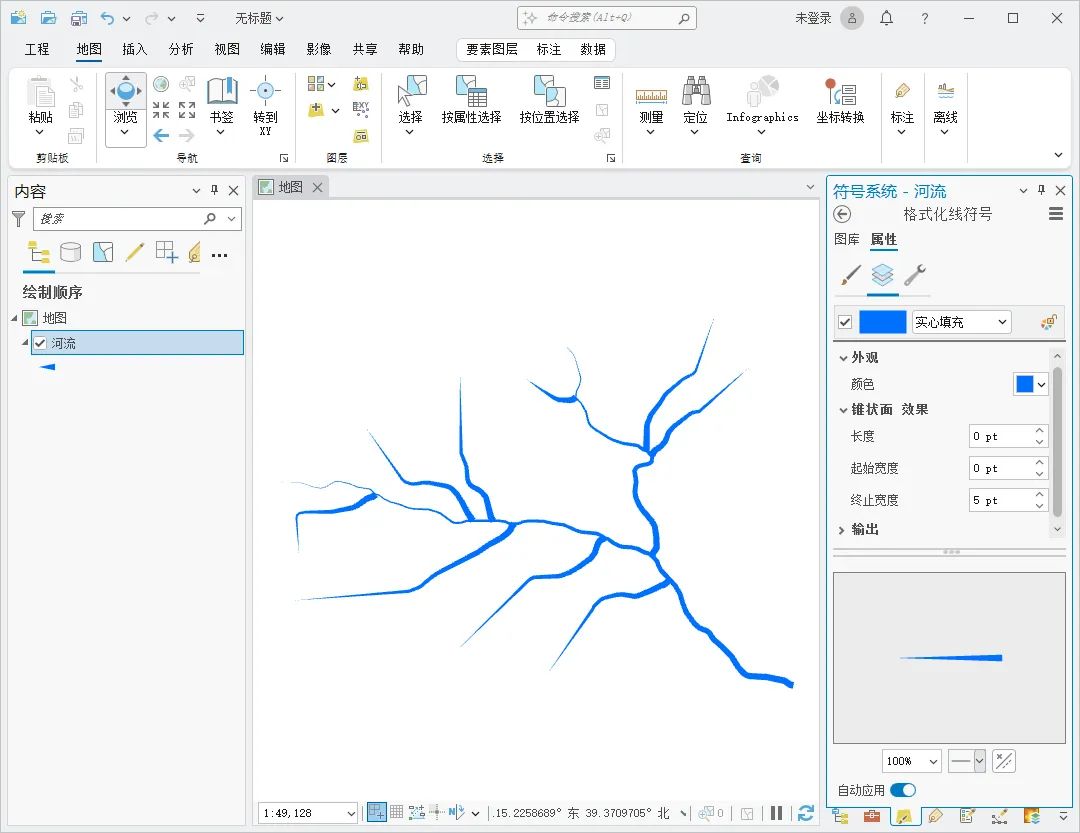

为锥状面设置一个颜色，终止宽度设置为 5 pt，如下图所示。

设置锥状面效果

如果对效果要求不太高，到这里就可以完结，但是我们可以看到干流和支流的结合处太宽，所以还可以继续优化。

优化锥状面效果

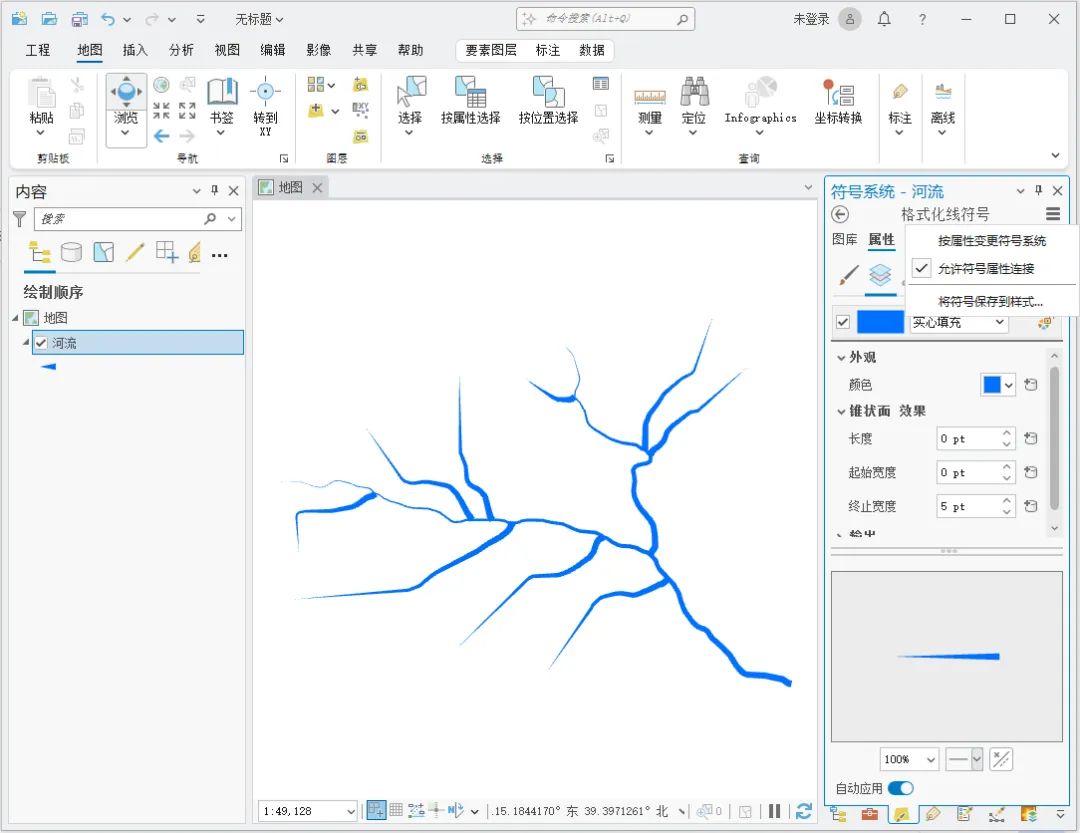

勾选上允许符号属性连接，如下图所示。

允许符号属性连接

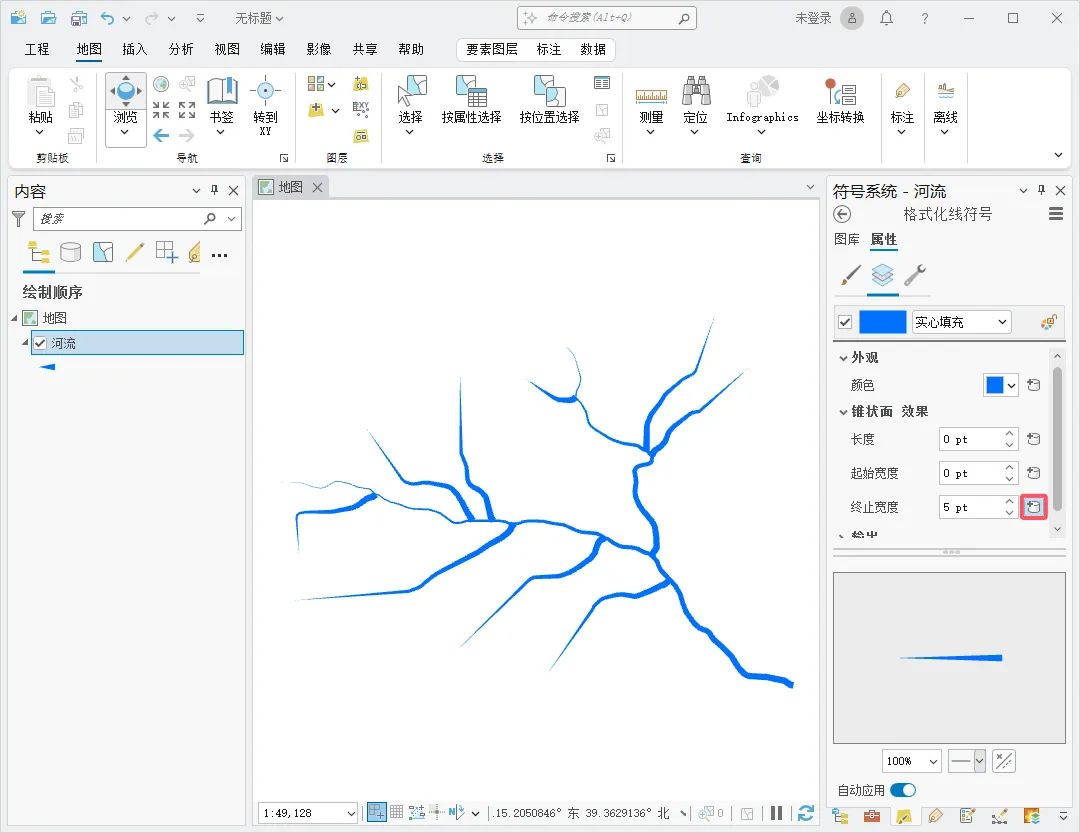

点击终止宽度旁边的属性映射按钮，如下图所示。

属性映射

在显示的设置属性映射对话框内，点击设置表达式按钮，如下图所示。

设置表达式

在显示的表达式构建器对话框内，输入下面的公式，其中的 2000 根据你的河流长度来进行确定，如下图所示。

$feature.length/2000

设置表达式

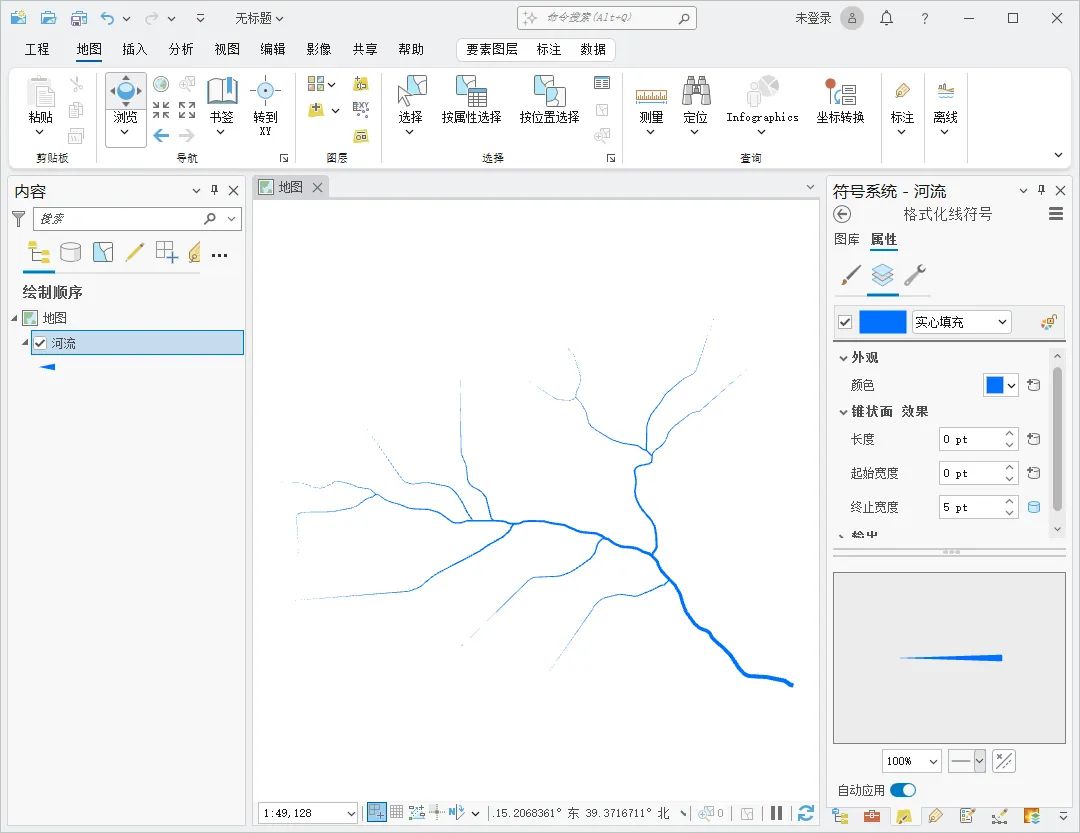

点击确定后可以看到最终效果，最终效果如下图所示。

最终效果

优化的策略就是根据该条河流的长度来动态决定终止宽度，这样越长的河流越宽、越短的河流越窄，更加符合实际情况。
