Altium Designer 层次原理图中总线网络号的设置

   由于好久未使用Altium Designer软件，最近在使用时遇到了关于层次原理图设计中总线网络号设置的问题，百度下未找到很明确的答案，研究下发现问题，特记录下来，希望给遇到同样问题的朋友节约些设计时间，如果对您有帮助请持续关注公众号：新能源汽车电机控制器，欢迎帮忙点赞转发。

一、错误设置

下图1为最初子电路中设置的网络标号，在原理图检查中会出现如图2所示警告，在PCB更新中会出现如图3、图4、图5警告，"Duplicate Net Names Element…"警告的意思就是出现了重复的网络号，也就是Altium Designer软件认为PWM[1…6]与PWM1-PWM6一共是7个网络号，所以报网络号重复错误。

图1
图2

图3

图4

图5

二、正确设置

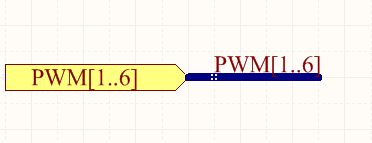

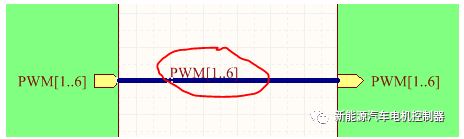

正确的子电路端口设置如下图6所示，主电路设置如图7所示。其中图7两个子电路图连线上的网络号一定要加。其实就是网络号与端口号要完全一致，才能不出错。

图6

图7

三、PCB更新结果

PCB更新正常如图8所示。

图8
四、总结

  在电路设计时有时候遇到些小问题会比较耽误时间，原则上网络号与对应的端口要完全相同，但设计时会想当然的做一些错误的理解设计，如果你也遇到了同样的问题，很高兴对您有所帮助，如果有好的建议也欢迎交流讨论。如果您对此感兴趣请持续关注公众号：新能源汽车电机控制器，如果内容对您有帮助欢迎点赞、收藏，或帮忙转发。感谢大家持续关注，由于文章均为本人原创，为实际工作经验总结，更新较慢，希望能对您有所帮助。
