本文介绍了在Altium Designer中遇到的PCB显示问题，包括飞线、网络号、DRC错误标记和背景网格不显示等。通过查看View Configuration对话框并调整相应设置，如勾选DRC Error Markers、Default Grid Color和Pad Holes，可以解决这些问题。此外，还分享了隐藏和显示飞线的快捷键操作。最后展示了调整后的正确显示效果。

前言
在设计PCB时有时打开其他小伙伴的文档发现和自己的设计习惯不同，那我们想要改回到自己想要的设计方式，就需要对软件的功能有所熟悉，今天我就遇到了这样的显示问题，寻觅再三发现原因，现分享给大家，如果你也遇到同样的问题，希望对您有所帮助。
一、显示问题
打开一张PCB学习，发现PCB中未连接的网络飞线找不到；焊盘的网络号打开参数表可见如图1，放大焊盘却不显示；DRC问题也不高亮显示；背景网格也不显示如下图2所示。

二、解决方法

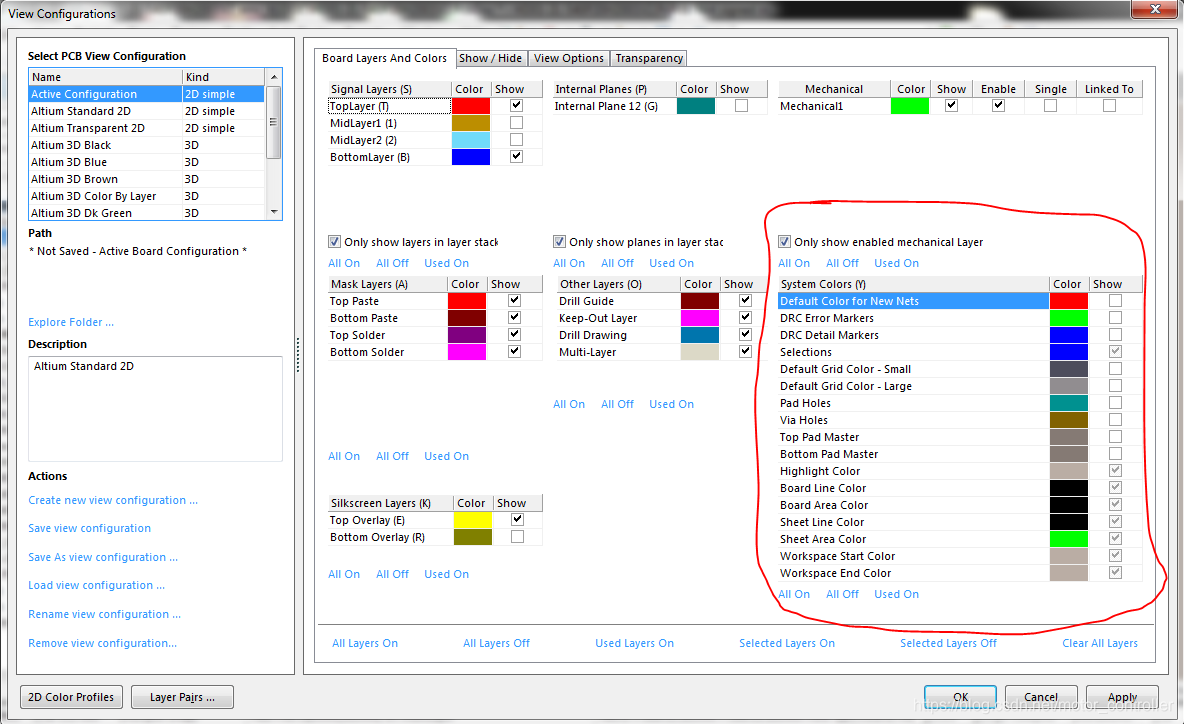

这么多东西不显示真是很头疼呀，找找吧出什么问题了，快捷键L打开View Configuration对话框，如图3所示，在右下角的红色线圈出来的部分，勾选DRC Error Markers,显示DRC；Default Grid Color-Small/large显示网格；勾选Pad Holes显示过孔上看不到的网络号，如果还是看不到就调整下颜色；勾选Default Color for New Nets显示新增加的网络飞线，如果有部分飞线还是不显示请尝试挪动元器件。
