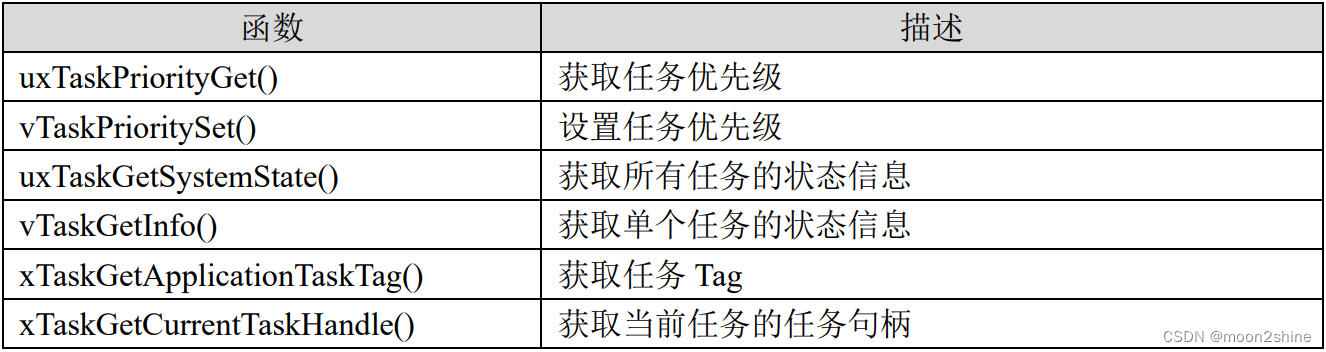

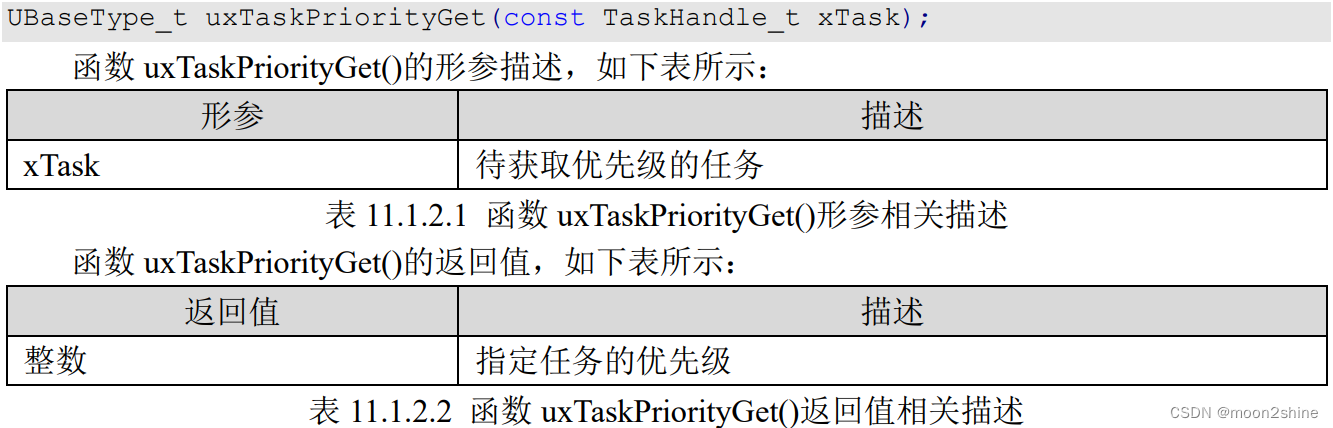

1.函数 uxTaskPriorityGet()

此函数用于获取指定任务的任务优先级，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 INCLUDE_uxTaskPriorityGet 为 1，此函数的函数原型如下所示：

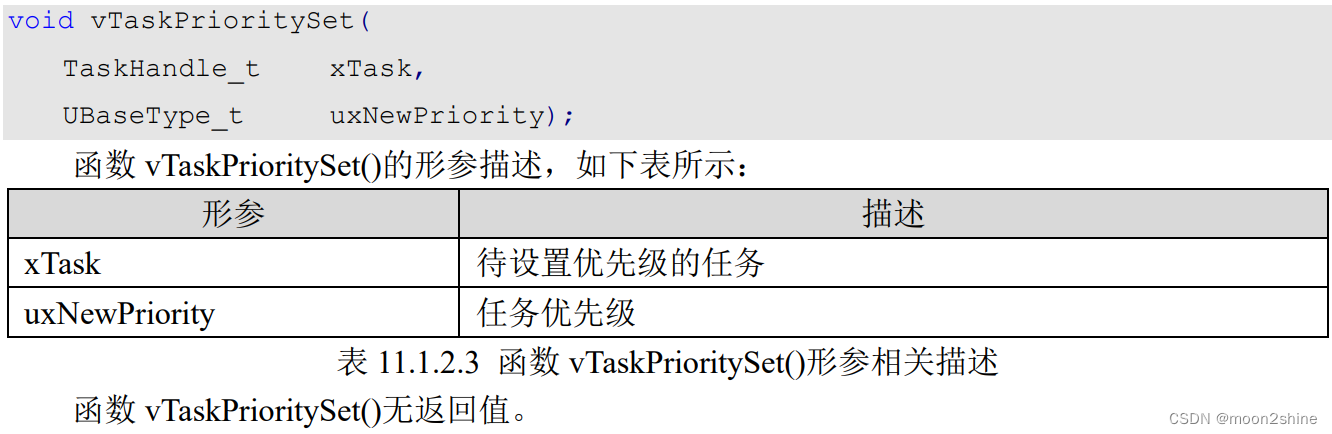

2.函数 vTaskPrioritySet()

此函数用于设置指定任务的优先级，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 INCLUDE_vTaskPrioritySet 为 1，此函数的函数原型如下所示：

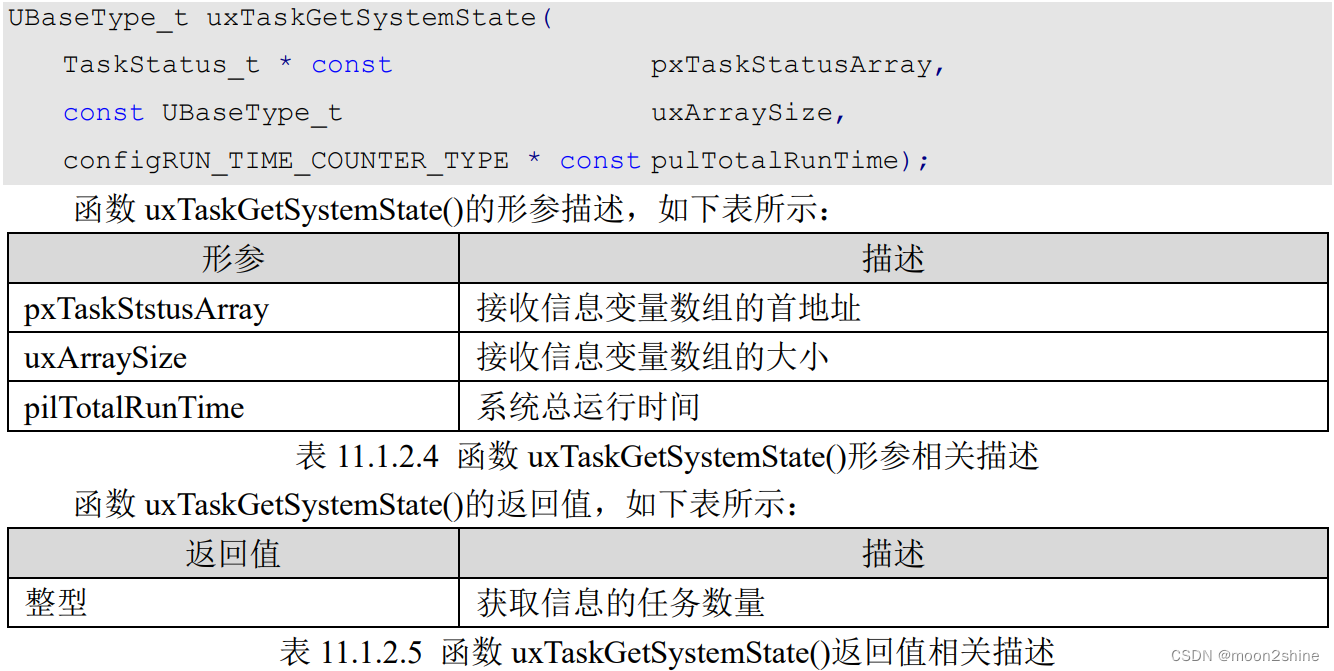

3.函数 uxTaskGetSystemState()

此函数用于获取所有任务的状态信息，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 configUSE_TRACE_FACILITY 为 1，此函数的函数原型如下所示：

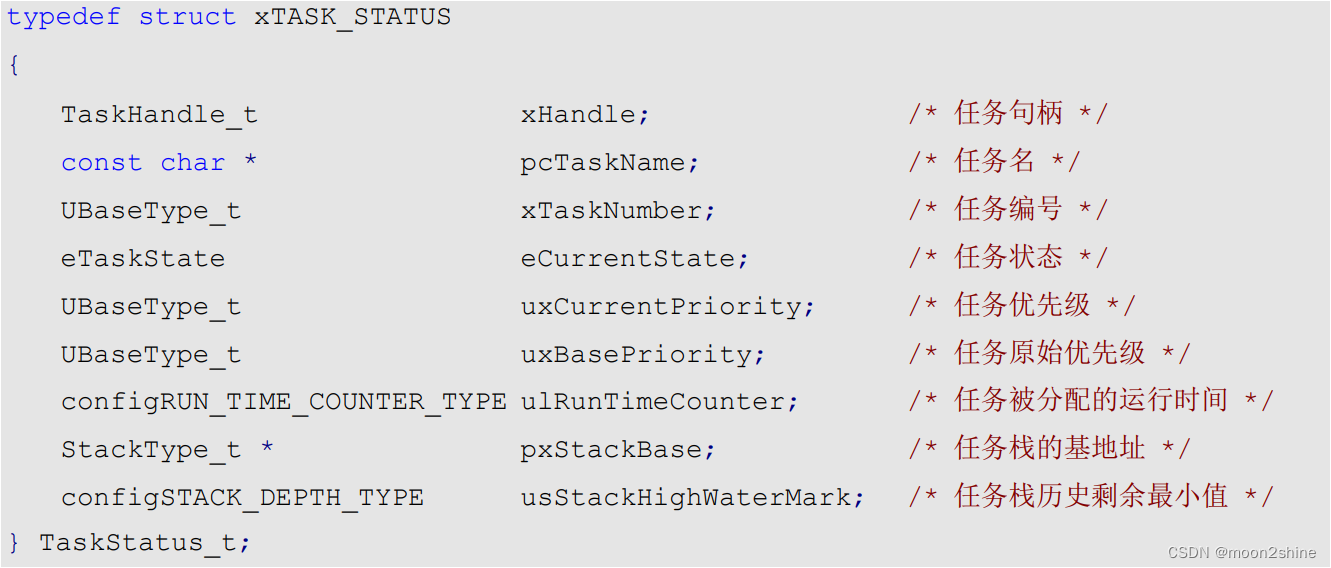

函数 uxTaskGetSystemState()的形参 pxTaskStatusArray 指向变量类型为 TaskStatus_t 的变量的首地址，可以是一个数组，用来存放多个TaskStatus_t类型的变量，函数 uxTaskGetSystemState() 使用将任务的状态信息，写入到该数组中，形参 uxArraySize 指示该数组的大小，其中变量类型 TaskStatus_t 的定义如下所示：

该结构体变量就包含了任务的一些状态信息，获取到的每个任务都有与之对应的 TaskStatus_t 结构体来保存该任务的状态信息。

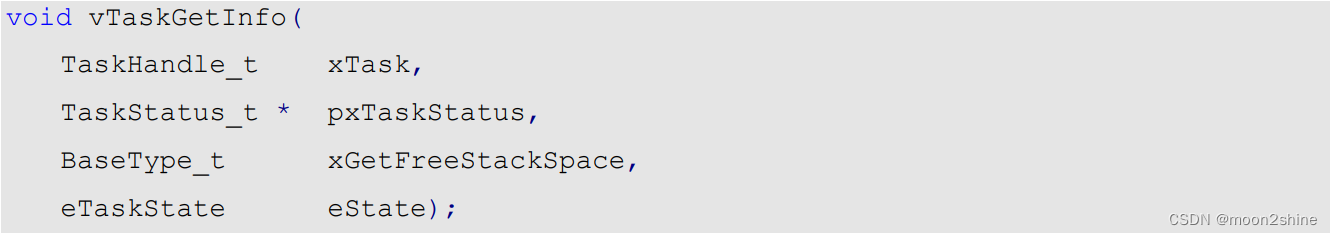

4.函数 vTaskGetInfo()

此函数用于获取指定任务的任务信息，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 configUSE_TRACE_FACILITY 为 1，此函数的函数原型如下所示：

函数 vTaskGetInfo()的形参描述，如下表所示：

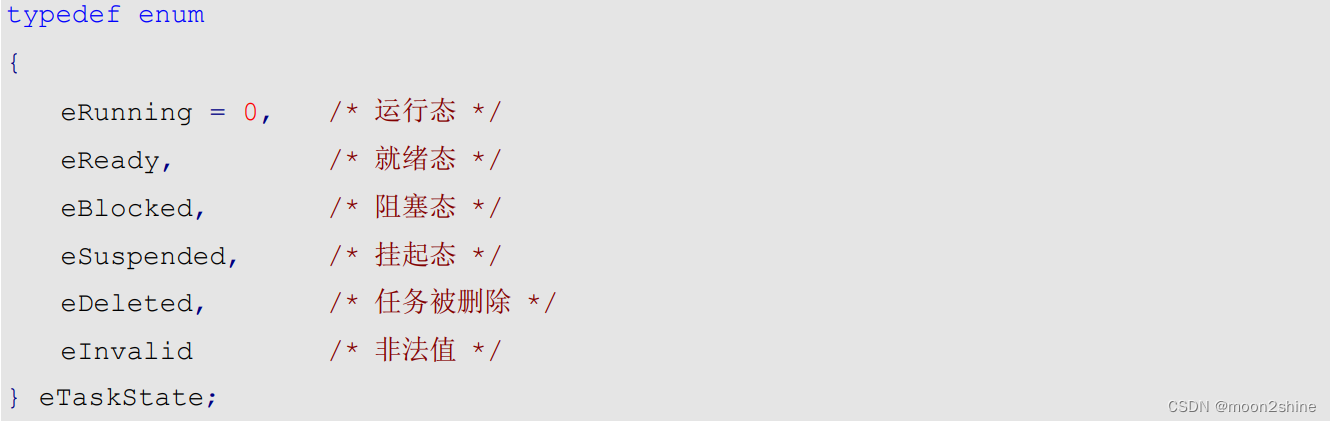

函数 vTaskGetInfo()无返回值。函数 vTaskGetInfo()的形参 eState 用来表示任务的状态，其变量类型为 eTaskState，变量类型 eTaskState 的定义如下所示：

形参 eState 用于决定形参 pxTaskStatus 结构体中成员变量 eCurrentState 的值，表示任务的状态，如果传入的 eState 为 eInvalid，那么 eCurrentState 为任务当前的状态，否则 eCurrentState 为 eState。

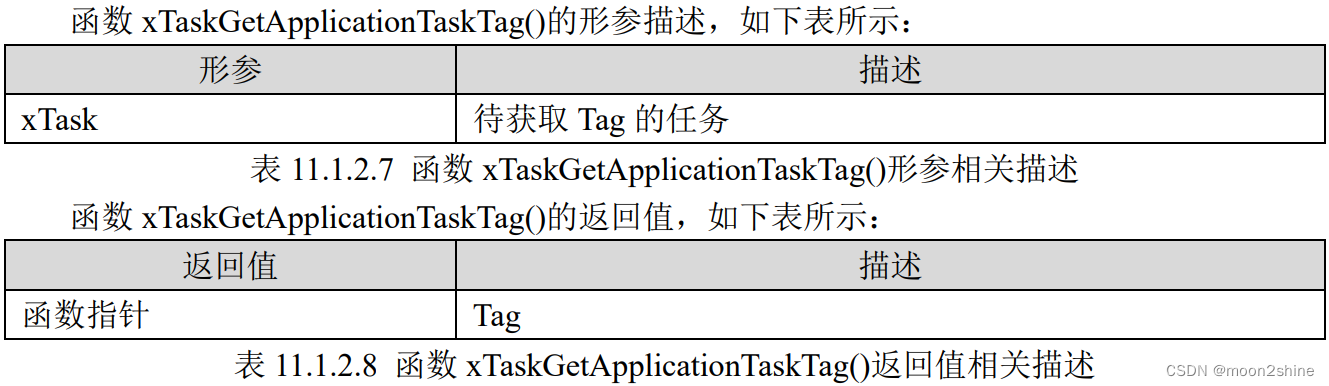

5.函数 xTaskGetApplicationTaskTag()

此函数用于获取指定任务的 Tag，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 configUSE_APPLICATION_TASK_TAG 为 1，此函数的函数原型如下所示：

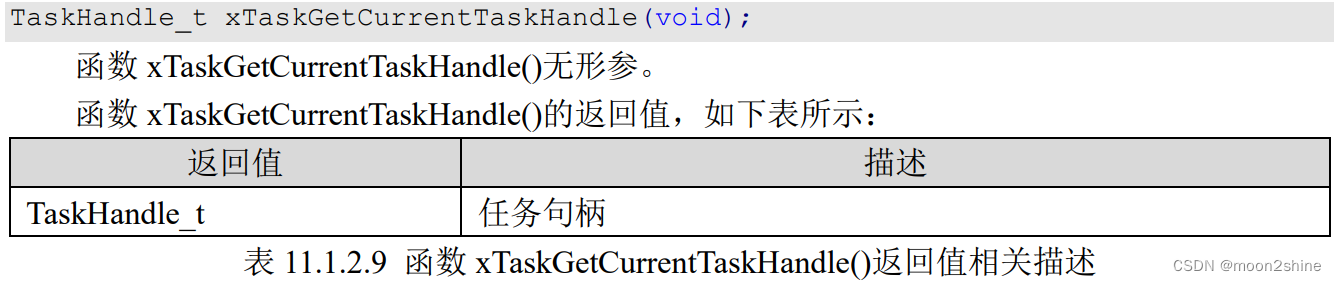

6.函数 xTaskGetCurrentHandle()

此函数用于获取当前系统正在运行的任务的任务句柄，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 INCLUDE_xTaskGetCurrentTaskHandle 为 1，此函数的函数原型如下所示：

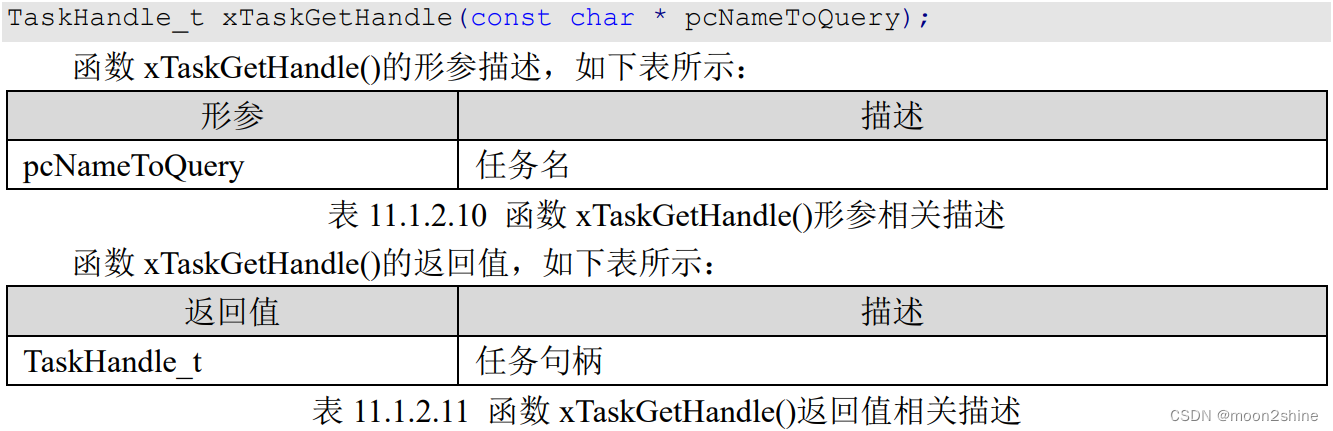

7.函数 xTaskGetHandle()

此函数用于通过任务名获取任务句柄，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 INCLUDE_xTaskGetHandle 为 1，此函数的函数原型如下所示：

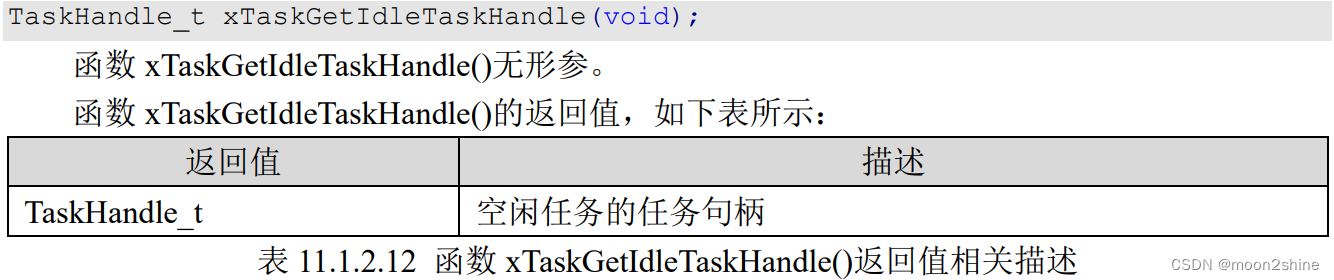

8.函数 xTaskGetIdleTaskHandle()

此函数用于获取空闲任务的任务句柄，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 INCLUDE_xTaskGetIdleTaskHandle 为 1，此函数的函数原型如下所示：

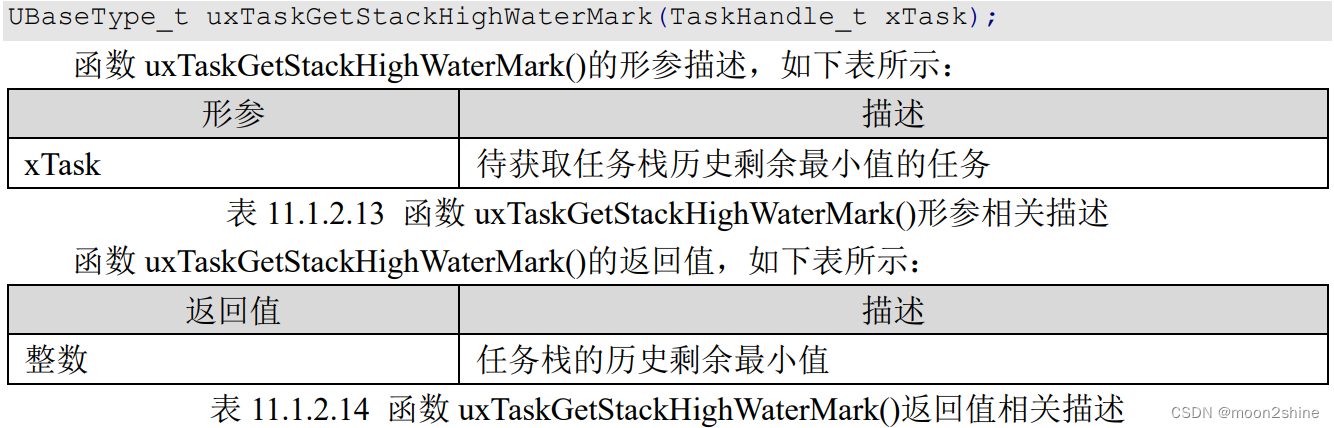

9.函数 uxTaskGetStackHighWaterMark()

此函数用于获取指定任务的任务栈的历史剩余最小值，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 INCLUDE_uxTaskGetStackHighWaterMark 为 1，此函数的函数原型如下所示：

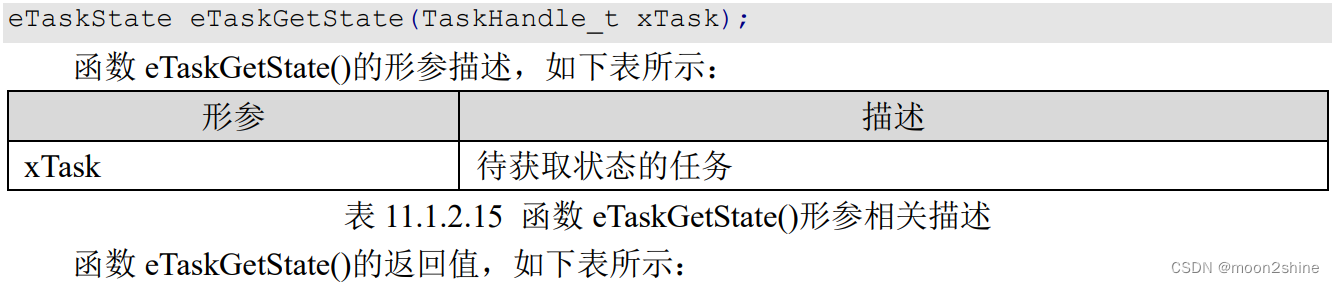

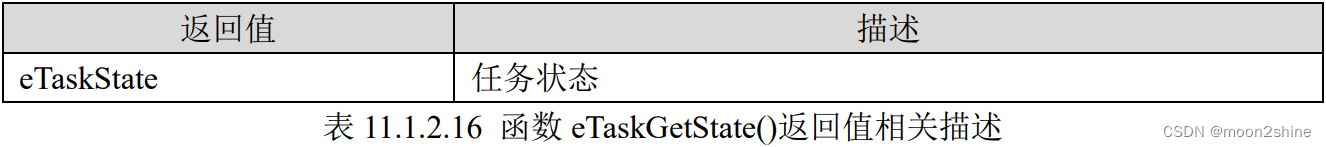

10.函数 eTaskGetState()

此函数用于获取指定任务的状态，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 INCLUDE_eTaskGetState 为 1，此函数的函数原型如下所示：

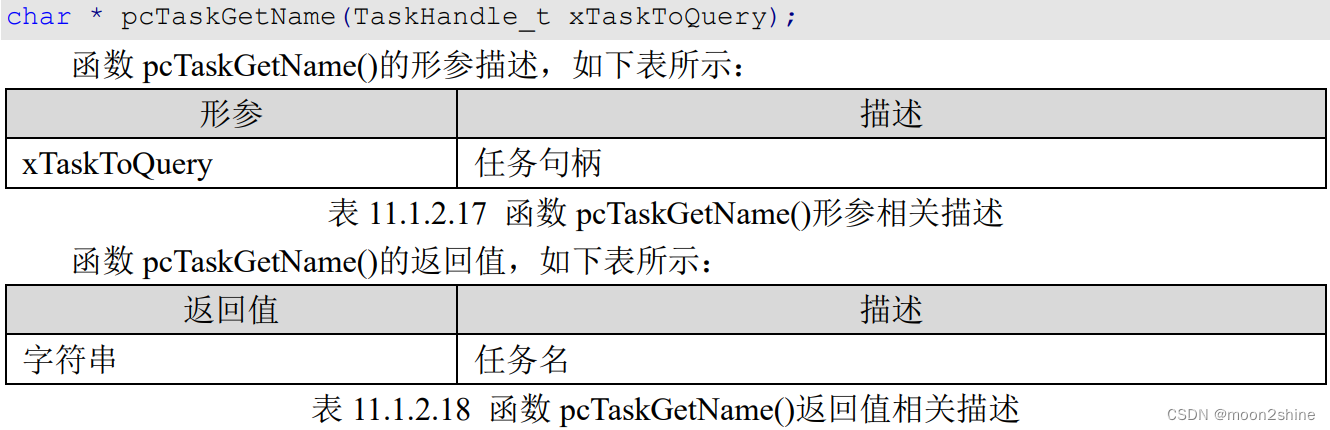

11.函数 pcTaskGetName()

此函数用于获取指定任务的任务名，此函数的函数原型如下所示：

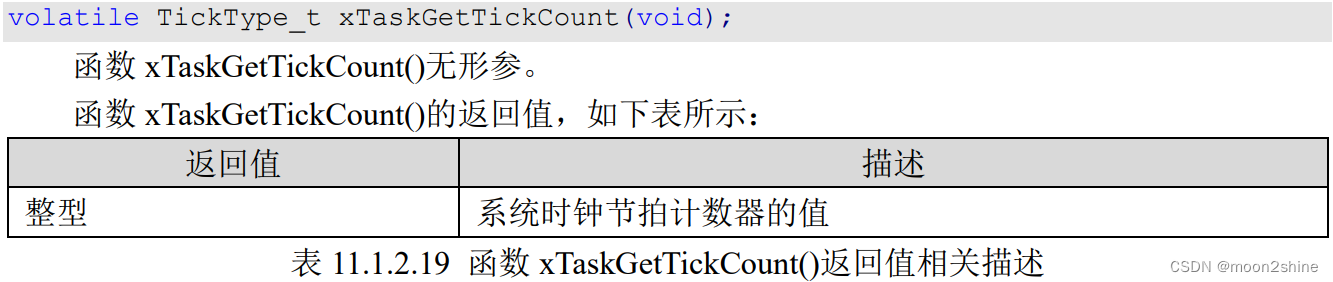

12.函数 xTaskGetTickCount()

此函数用于获取系统时钟节拍计数器的值，此函数的函数原型如下所示：

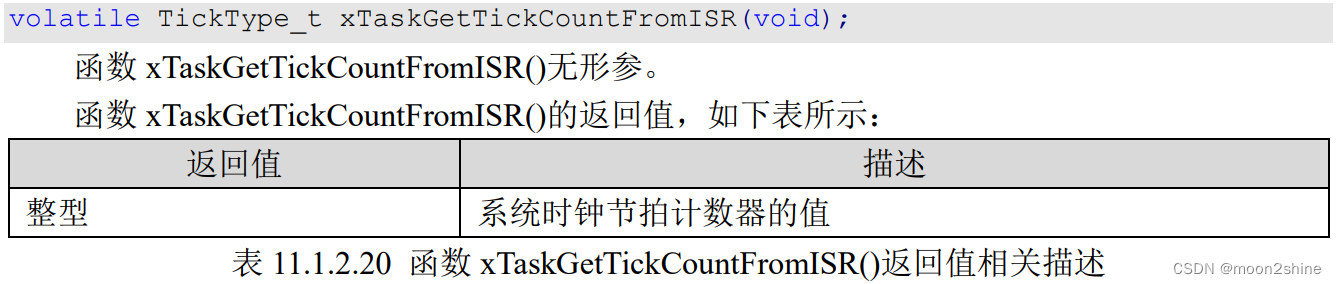

13.函数 xTaskGetTickCountFromISR()

此函数用于在中断中获取系统时钟节拍计数器的值，此函数的函数原型如下所示：

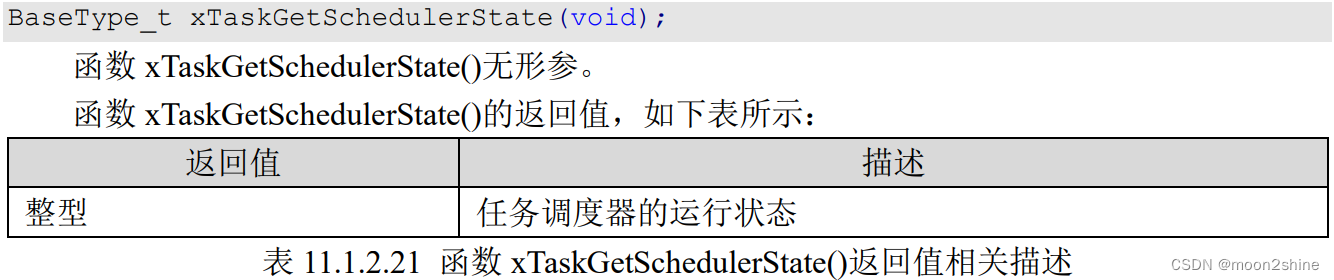

14.函数 xTaskGetSchedulerState()

此函数用于获取任务调度器的运行状态，此函数的函数原型如下所示：

15.函数 uxTaskGetNumberOfTasks()

此函数用于获取系统中任务的数量，此函数的函数原型如下所示：

函数 uxTaskGetNumberOfTasks()无形参。

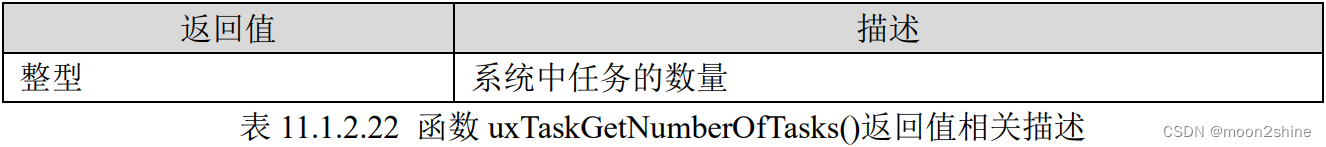

函数 uxTaskGetNumberOfTasks()的返回值，如下表所示：

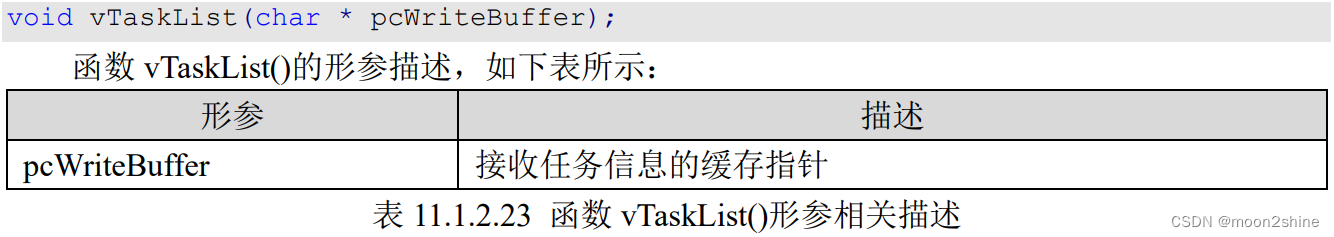

16.函数 vTaskList()

此函数用于以“表格”的形式获取系统中任务的信息，若使用此函数，需在 FreeRTOSConfig.h 文件中同时设置配置项 configUSE_TRACE_FACILITY 和配置项 configUSE_STATS_FORMATTING_FUNCTIONS 为 1，此函数的函数原型如下所示：

函数 vTaskList()无返回值。

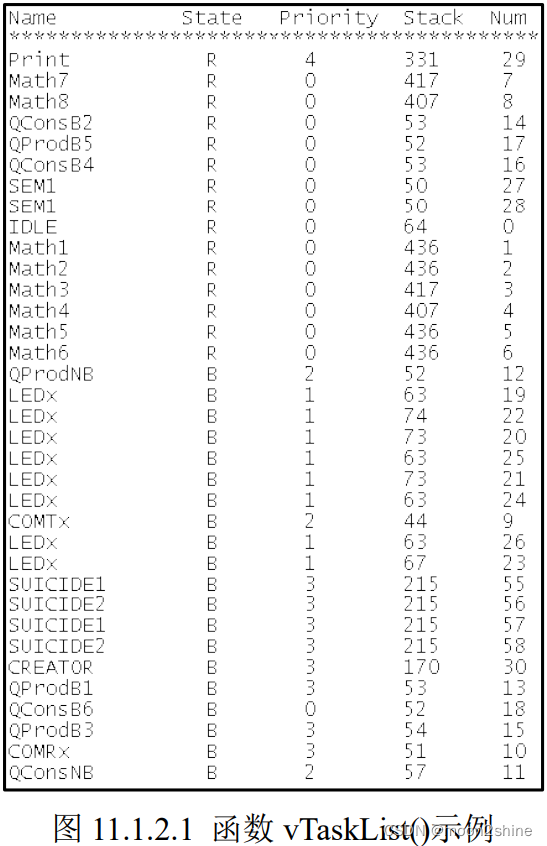

函数 vTaskList()获取到的任务信息示例，如下图所示：

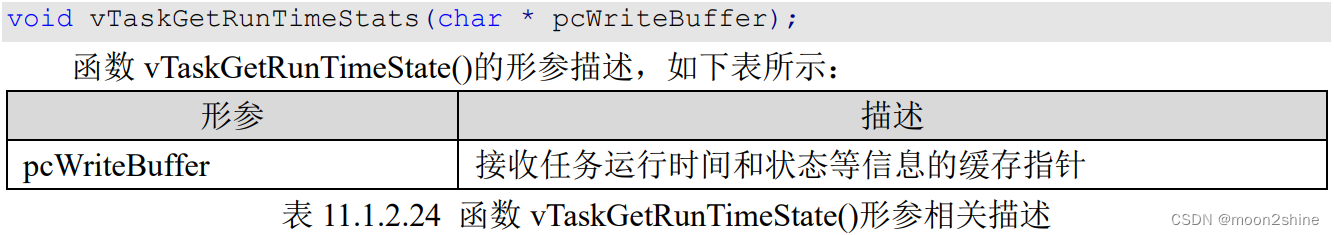

17.函数 vTaskGetRunTimeStats()

此函数用于获取指定任务的运行时间、运行状态等信息，若使用此函数，需在 FreeRTOSConfig.h 文件中同时设置配置项 configGENERATE_RUN_TIME_STATS 、 configUSE_STATS_FORMATTING_FUNCTIONS、configSUPPORT_DYNAMIC_ALLOCATION 为 1，此函数的函数原型如下所示：

函数 vTaskGetRunTimeState()无返回值。

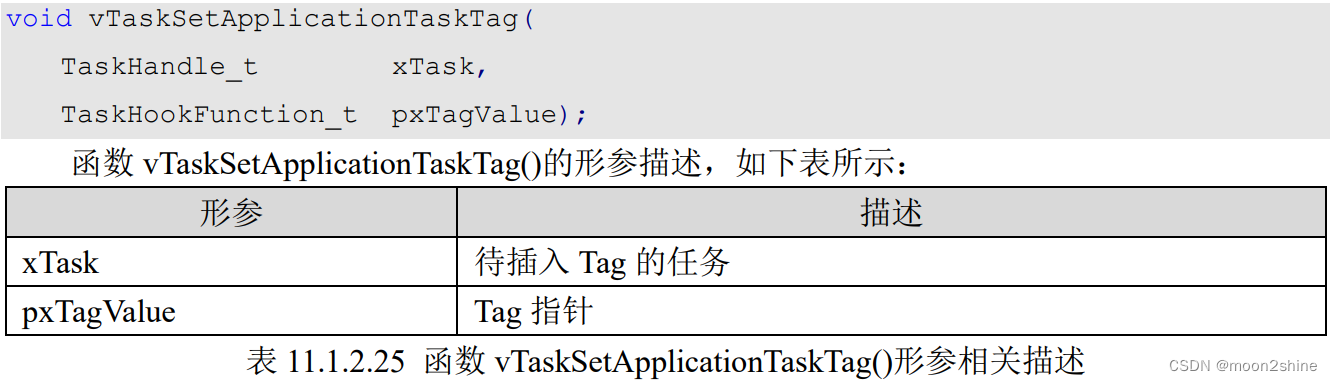

18.函数 vTaskSetApplicationTaskTag()

此函数用于设置指定任务的 Tag，若使用此函数，需在 FreeRTOSConfig.h 文件中设置配置项 configUSE_APPLICATION_TASK_TAG 为 1，此函数的函数原型如下所示：

函数 vTaskSetApplicationTaskTag()无返回值。

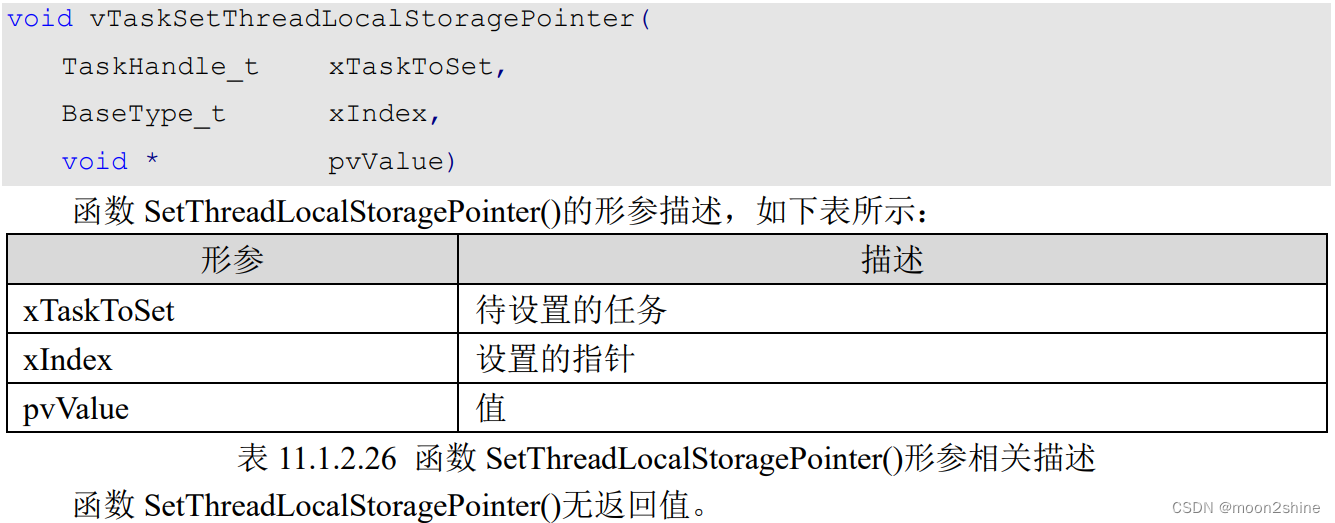

19.函数 SetThreadLocalStoragePointer()

此函数用于设置指定任务的独有数据数组指针，此函数的函数原型如下所示：

20.函数 GetThreadLocalStoragePointer()

此函数用于获取指定任务的独有数据数组指针，此函数的函数原型如下所示：

1.API程序示例：

主要还是在之前MPU6050的例程程序基础上做了一下以上函数的验证。总体还是比较好用的，主要注意一下两点：

1.以上API函数在使用时，需要确认下在 FreeRTOSConfig.h中进行配置，否则编译无法通过。

2.内存配置和释放的两个函数：pvPortMalloc()和vPortFree()需要配对使用。之前就是用了free()来释放直接宕机了。

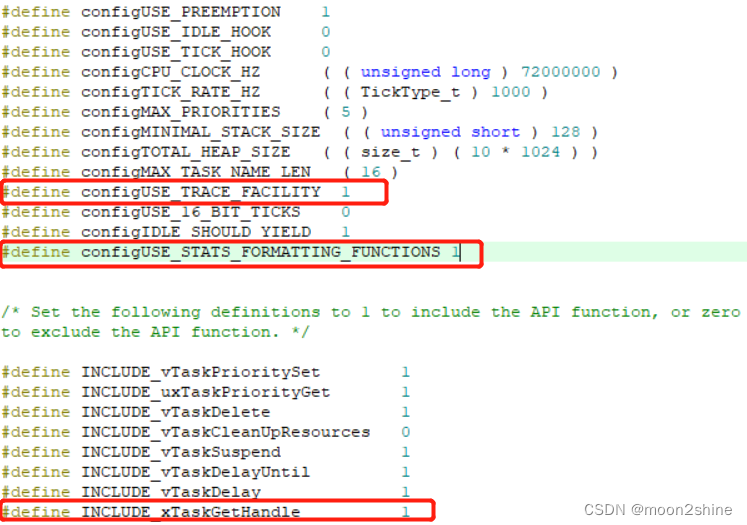

以下是FreeRTOSConfig.h的配置：

以下是程序源码解析，后续使用只要参考以下函数直接运用即可：

void api_task(void *pvParameters)
{
     uint32_t i                  = 0;
     UBaseType_t task_num        = 0;
     TaskStatus_t *status_array  = NULL;
     TaskHandle_t task_handle    = NULL;
     TaskStatus_t *task_info     = NULL;
     eTaskState   task_state     = eInvalid;
     char *task_state_str        = NULL;
     char *task_info_buf         = NULL;

     printf("\r\n");
     printf("/*------函数uxTaskGetSystemState()的使用------*/");

     task_num = uxTaskGetNumberOfTasks();
     status_array = pvPortMalloc(task_num * sizeof(TaskStatus_t));

     task_num = uxTaskGetSystemState((TaskStatus_t *)status_array, (UBaseType_t)task_num, (uint32_t *)NULL);

     printf("\r\n任务名\t\优先级\t\t任务编号\r\n");

     for(i = 0; i < task_num; i++)
     {
         printf("%s\t%s%ld\t\t%ld\r\n",
                        status_array[i].pcTaskName,
                        strlen(status_array[i].pcTaskName) > 7 ? "":"\t",
                        status_array[i].uxCurrentPriority,
                        status_array[i].xTaskNumber);
     }
     vPortFree(status_array);

     printf("\r\n");
     printf("/*------函数vTaskGetInfo()的使用------*/");

     task_info = pvPortMalloc(sizeof(TaskStatus_t));
     task_handle = xTaskGetHandle("mpu6050_task");
     vTaskGetInfo(  (TaskHandle_t)task_handle,
                    (TaskStatus_t*)task_info,
                    (BaseType_t)pdTRUE,
                    (eTaskState)eInvalid);

     printf("\r\n任务名:\t\t\t%s\r\n", task_info->pcTaskName);
     printf("任务编号：\t\t%ld\r\n", task_info->xTaskNumber);
     printf("任务状态：\t\t%d\r\n", task_info->eCurrentState);
     printf("任务当前优先级：\t\t%ld\r\n", task_info->uxCurrentPriority);
     printf("任务基优先级：\t\t%ld\r\n", task_info->uxBasePriority);
     printf("任务堆栈基地址：\t\t0x%p\r\n", task_info->pxStackBase);
     printf("任务堆栈历史剩余最小值：\t%d\r\n", task_info->usStackHighWaterMark);

     vPortFree(task_info);

     printf("\r\n");
     printf("/*------函数eTaskGetState()的使用------*/\r\n");

     task_state_str = pvPortMalloc(10);
     task_handle = xTaskGetHandle("mpu6050_task");
     task_state  = eTaskGetState(task_handle);

     sprintf(task_state_str, task_state == eRunning ? "Runing" :
             task_state == eReady ? "Ready":
             task_state == eBlocked ? "Blocked":
             task_state == eSuspended ? "Suspended":
             task_state == eDeleted ? "Deleted":
             task_state == eInvalid ? "Invalid":
             "");
     printf("任务状态值：º%d, 对应状态为:%s\r\n", task_state, task_state_str);
     vPortFree(task_state_str);

     printf("\r\n");
     printf("/*------函数vTaskList()的使用------*/\r\n");

     task_info_buf = pvPortMalloc(500);
     vTaskList(task_info_buf);
     printf("任务名\t\t状态\t优先级\t剩余栈\t任务序号\r\n");
     printf("%s\r\n", task_info_buf);
     vPortFree(task_info_buf);

     while(1)
     {
          vTaskDelay(1000);
     }
}

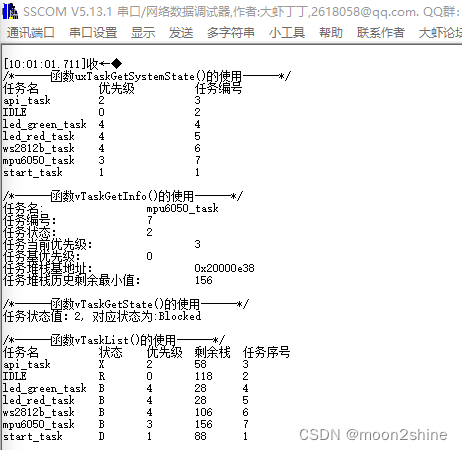

下载验证：

1.程序运行时间程序示例：

FreeRTOS 系统配置

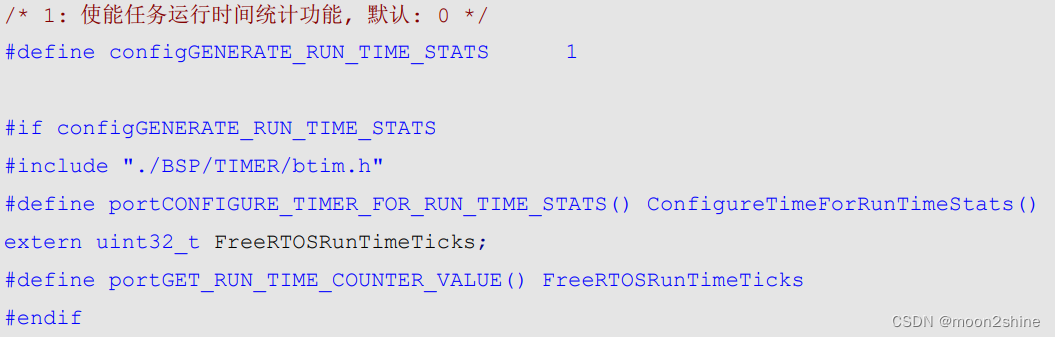

使用 FreeRTOS 获取系统任务运行时间信息的 API 函数，需要在 FreeRTOSConfig.h 文件中开启相关配置，如下所示：

要使用 FreeRTOS 获取系统任务运行时间信息的 API 函数，须在 FreeRTOSConfig.h 文件中将配置项 configGENERATE_RUN_TIME_STATS 定义为 1，并且如果配置项 configGENERATE _RUN_TIME_STATS 被定义为 1，还需定义两个宏，分别为 portCONFIGURE_TIMER_FOR _RUN_TIME_STATS()、portGET_RUN_TIME_COUNTER_VALUE()，其中，宏 portCONFIGURE _TIMER_FOR_RUNTIME_STATE()用于初始化配置用于任务运行时间统计的时基定时器，因为任务运行时间统计功能需要一个硬件定时器作为时基，这个时基定时器的计时精度需高于系统时钟节拍的精度 10 至 100 倍数，这样统计的时间才会比较准确；宏 portGET_RUN_TIME_COUNTER_VALUE()用于获取该功能时基硬件定时器计数的计数值。本实验使用函数ConfigureTimeForRunTimeStats()来进行该功能时基硬件定时器的初始化配置，使用全局变量 FreeRTOSRunTimeTicks 来传递该功能时基硬件定时器计数的计数值。

在实际编写程序时，由于定时器的中断处理和例程有出入，所以实际的源码如下所示，为了调试方便，将函数放到了"WS2812B.h"中。

#define configGENERATE_RUN_TIME_STATS 1
#if configGENERATE_RUN_TIME_STATS
#include "WS2812B.h"
#define portCONFIGURE_TIMER_FOR_RUN_TIME_STATS() ConfigureTimeForRunTimeStats()
extern uint32_t FreeRTOSRunTimeTicks;
#define portGET_RUN_TIME_COUNTER_VALUE() FreeRTOSRunTimeTicks

然后，在"WS2812B.h"中定义以上函数以及FreeRTOSRunTimeTicks值。

uint32_t FreeRTOSRunTimeTicks;

void HAL_TIM_PeriodElapsedCallback(TIM_TimeBaseInitTypeDef *htim)
{
    if(htim == (&TIM3_TimeBaseStructure))
    {
       FreeRTOSRunTimeTicks++;
    }
}

void ConfigureTimeForRunTimeStats(void)
{
    FreeRTOSRunTimeTicks = 0;
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
    TIM3_Init(9, 719);
}

void TIM3_IRQHandler(void)
{
    if ( TIM_GetITStatus(TIM3 , TIM_IT_Update) != RESET )
    {
       TIM_ClearITPendingBit(TIM3 , TIM_FLAG_Update);
       HAL_TIM_PeriodElapsedCallback(&TIM3_TimeBaseStructure);
    }
}

最后，在main.c文件中，增加vTaskGetRunTimeStats()函数的调试即可：

在上述例程中的while(1)中增加，按照1S的频率打印任务运行时间。

 while(1)
     {
          runtime_info = pvPortMalloc(100);
          vTaskGetRunTimeStats(runtime_info);

          printf("任务名\t\t运行时间\t运行所占百分比\r\n");
          printf("\r\n%s\r\n",runtime_info);

          vPortFree(runtime_info);
          vTaskDelay(1000);
     }

下载验证：
