本文介绍了如何使用马克拉伯视觉软件SGVision进行位置配准，解决流水线上产品方向不一致的视觉检测问题。通过旋转矩形、模板匹配和形状匹配等算法，实现对产品位置变化的精确检测，确保即使产品位置不同也能准确测量线间距。
今天学到了马克拉伯视觉软件SGVision的位置配准，以前不明白2维检测是基于图片来做的，但是流水线上过来的产品不可能每个放置的角度都一模一样，怎么用视觉检测呢？今天学到了这里才明白有了位置配准这些都不是问题。
在位置配准模块有10个算法工具，我来说说旋转矩形、模板匹配和形状匹配，（正在学习中其它的还没有学习到）旋转矩形比较简单主要用来检测区域内的矩形，没有正反的区分，只是形状的检测用旋转矩形是非常方便的。唯一需要注意的就是当被检测产品有方向性要求的时候，偏差角度不要超过90度，在正负80度以内最好。
选择算法框选需要检测的区域
右侧设置参数显示检测结果方向、位置

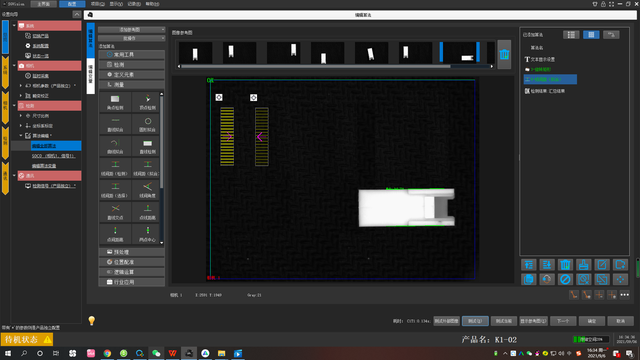

位置不同的产品需要测线间距，这里就说到重点了，一定要在右侧选择“匹配源”选择匹配变化后引用的图片。如下图，选择之后，就算产品的位置有变化，也是能够检测出线间距。就不用担心流水线上过来的产品位置不同检测不出来。
位置配准后测线间距
位置配准后测线间距
模板匹配比较简单参数
