一个适合单片机初学者的娱乐（一、PCB设计）

         作为一个刚刚接触单片机的初学者，或者是大学学习单片机时，通常考虑买一块现有的开发板例如stm32开发板，esp32开发板，学习led控制，uart ,i2c ,spi接口等一系列的功能。但是，有没有可能我们自己设计一个开发板，然后学习stm32 和esp32 呢。下面我们就将这个想法实现。

        如何设计一个PCB呢？第一 想到的可能是采用AD，PADS这些工具，这些工具学习很有必要但是我想节约时间，简单设计一个开发板，不想自己画芯片封装，不想学习太多工具如何使用，想方便快捷的实现PCB设计，大家可以考虑嘉立创EDA。

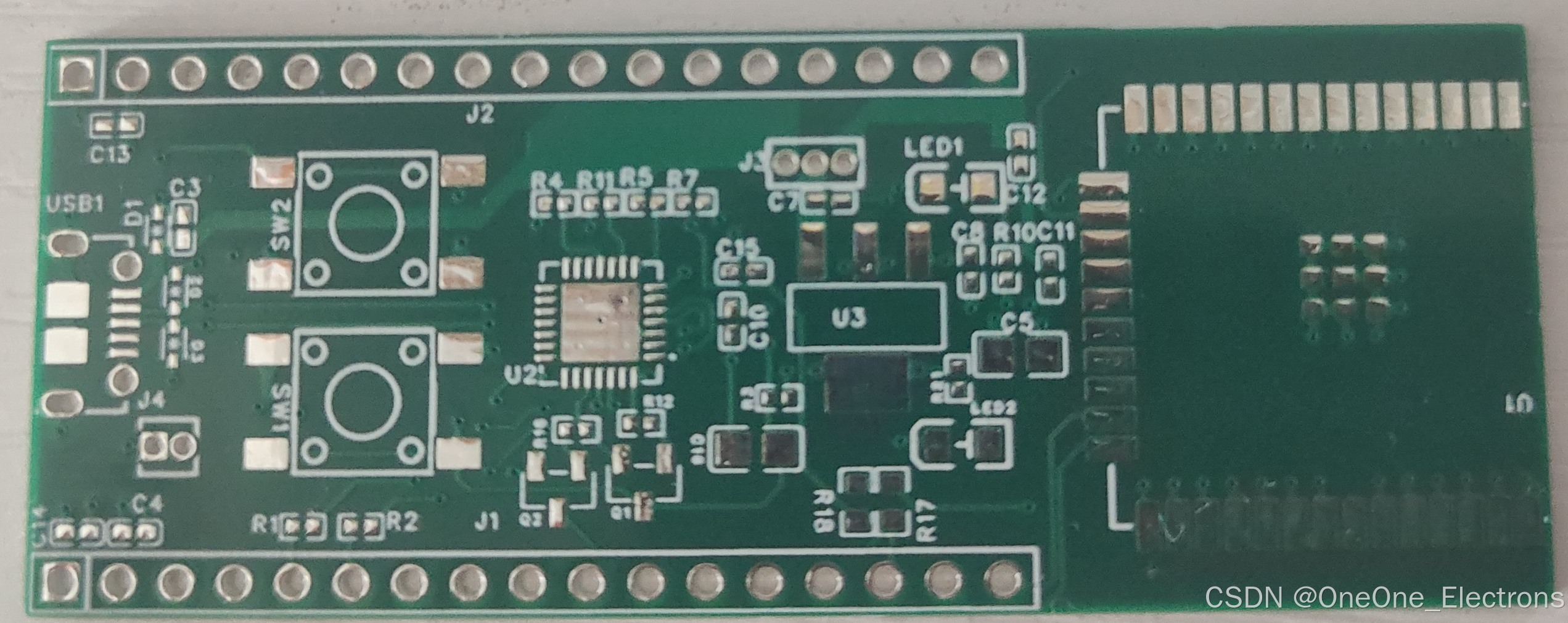

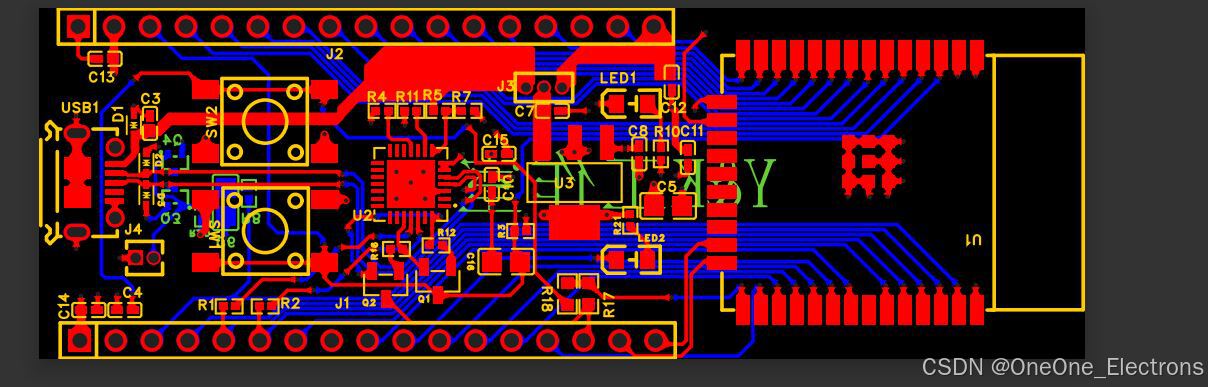

        讲解之前首先感谢下面这个作者：How to Make Custom ESP32 Board in 3 Hours | Full Tutorial (youtube.com)；有兴趣的大家可以看一下，哔站也有相应的视频，两个小时即可实现一个属于自己的PCB，如下图：   嘉立创免费打板，实际到手后，如下图，发现以目前的焊接技术焊接不了，才有了后续自己设计一个PCB的想法。

下面讲解自己设计PCB的想法：

1.PCB上同时具有：stm32 和esp32

2.USB接口提供电源，同时可以通过串口分别同stm32 和 esp32通信

3.stm32和esp32 可以通过串口进行数据传输，为后续stm32联网获取数据留有通信接口

4.板载相应 按键、led、at24c02、温湿度模块方便做一些简单的测试

5.stm32 和esp32 剩余的Pin 全部引出，后续可以作为单独的stm32开发板和esp32开发板进行其他开发。

下面是各个模块电路：

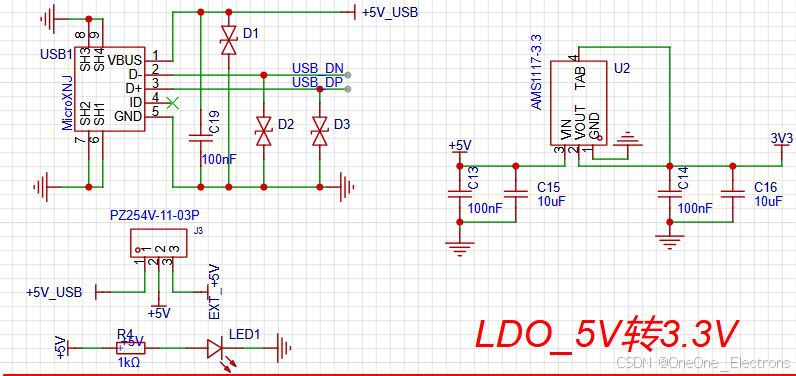

1.电源模块：USB提供5V电源，5V转3.3V作为主控芯片电源，预留出外接5V接口

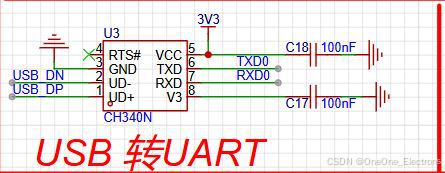

2.USB转串口采用ch340

3.stm32和esp32 uart转换采用跳线帽

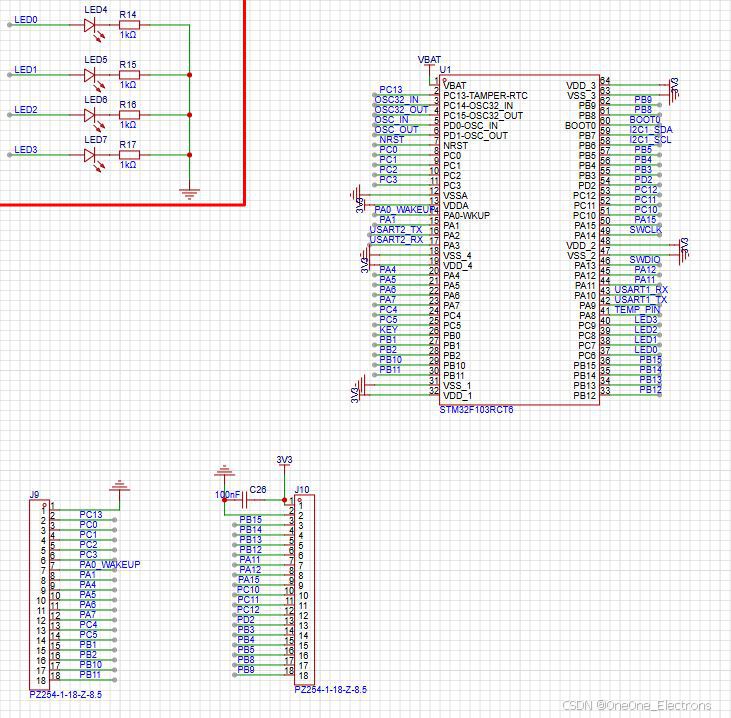

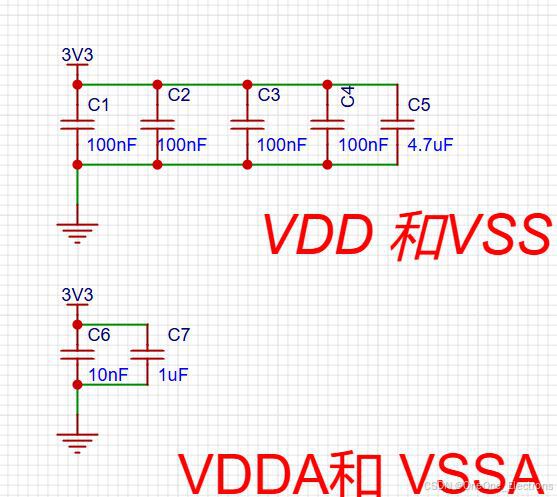

4.stm32主控电路：

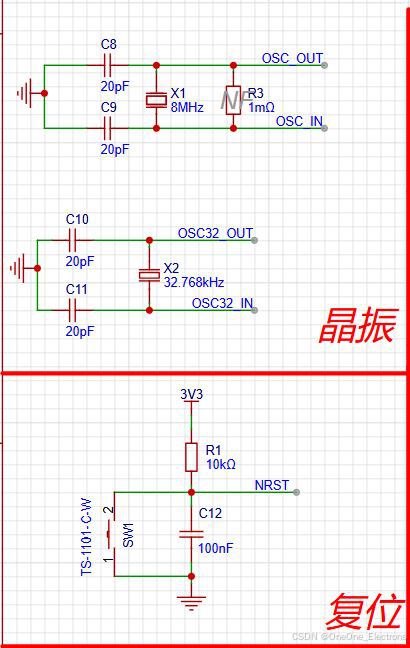

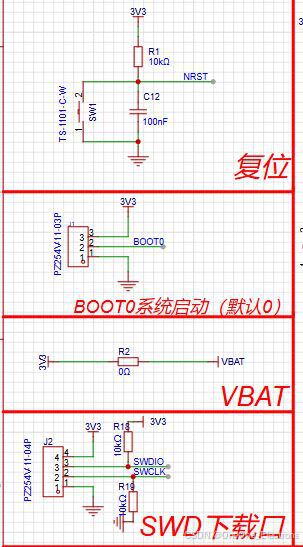

5.stm32 复位和下载电路，晶振电路

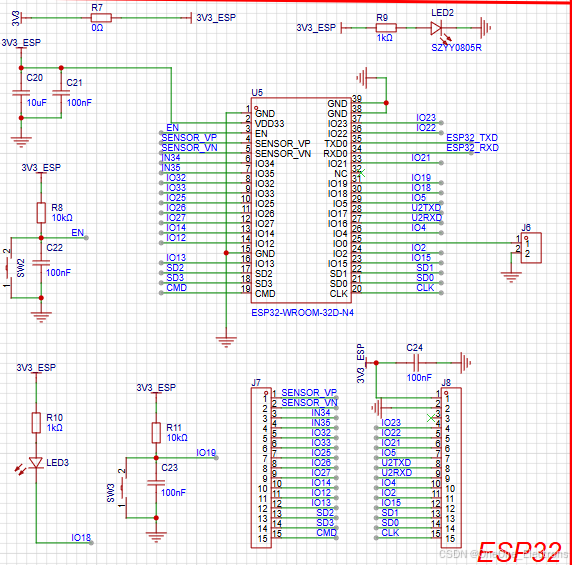

6.esp32主控电路

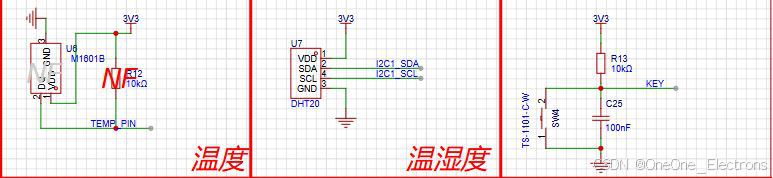

7.其他电路

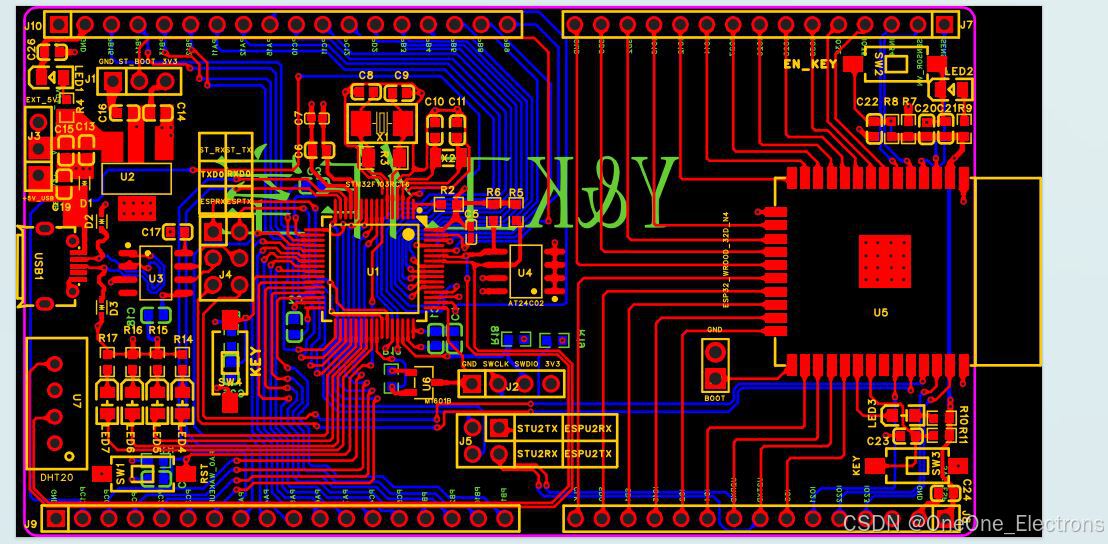

注：电路设计时一定要查看相应芯片手册中相关介绍以及提供的demo电路，还有查看其他开发板设计的相应的电路，前期不同完全可以借鉴别人的经验，可以在后续设计中一步一步的增加自己的经验。以上采用的嘉立创EDA，因为有免费打板。通过电路图转换PCB图，调整元器件位置和布线后（这些经验可以慢慢积累），得到如下图的PCB

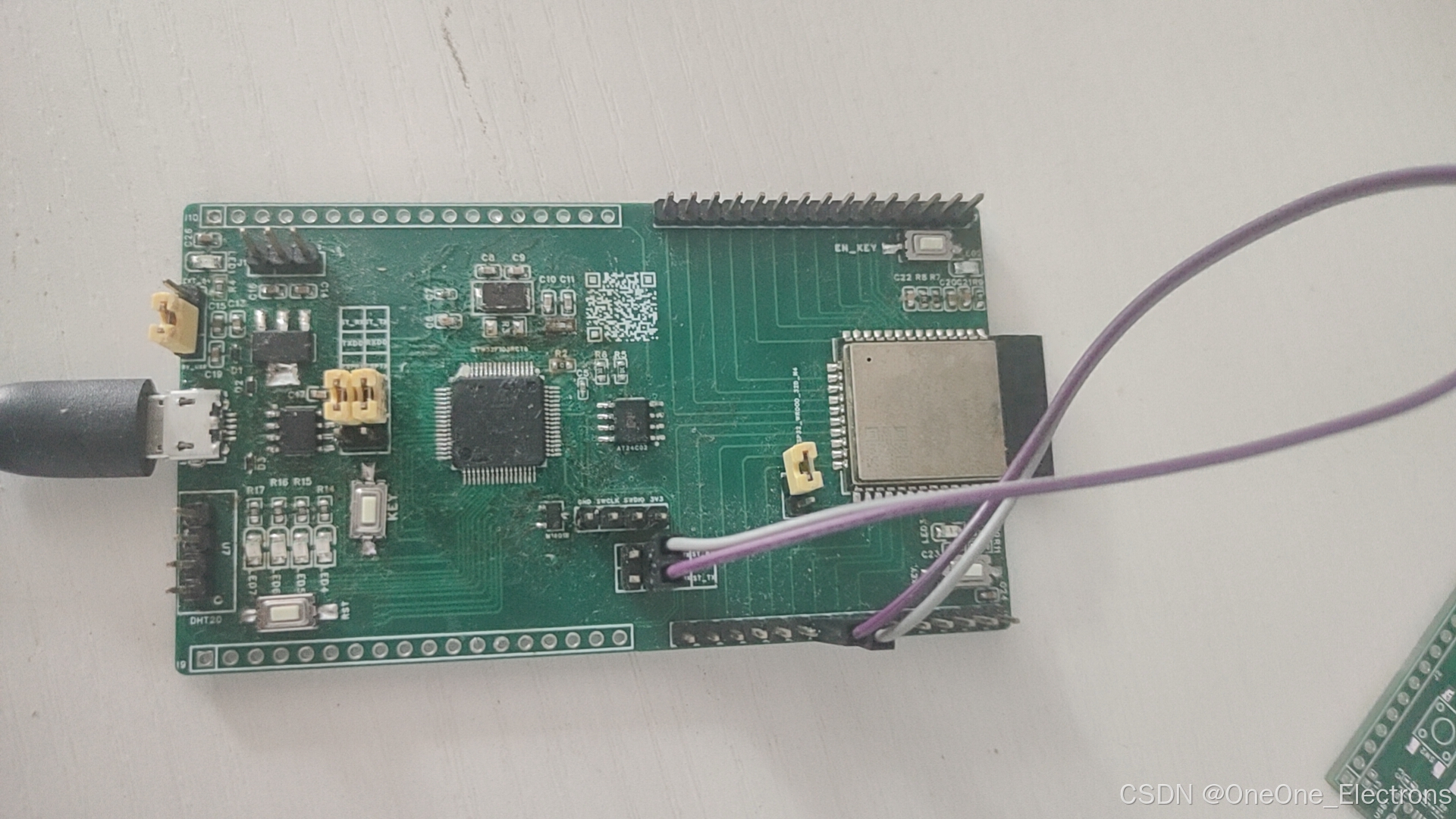

制作的是一个四层板（顶层，底层，内电层（3.3V），内电层（GND）），焊接后的实物图：

此电路板相对简单，可以训练制作、焊接、代码调试，很适合自己动手。虽然耗费一些时间和少量的金钱，但是增加的经验不可或缺。
