前言

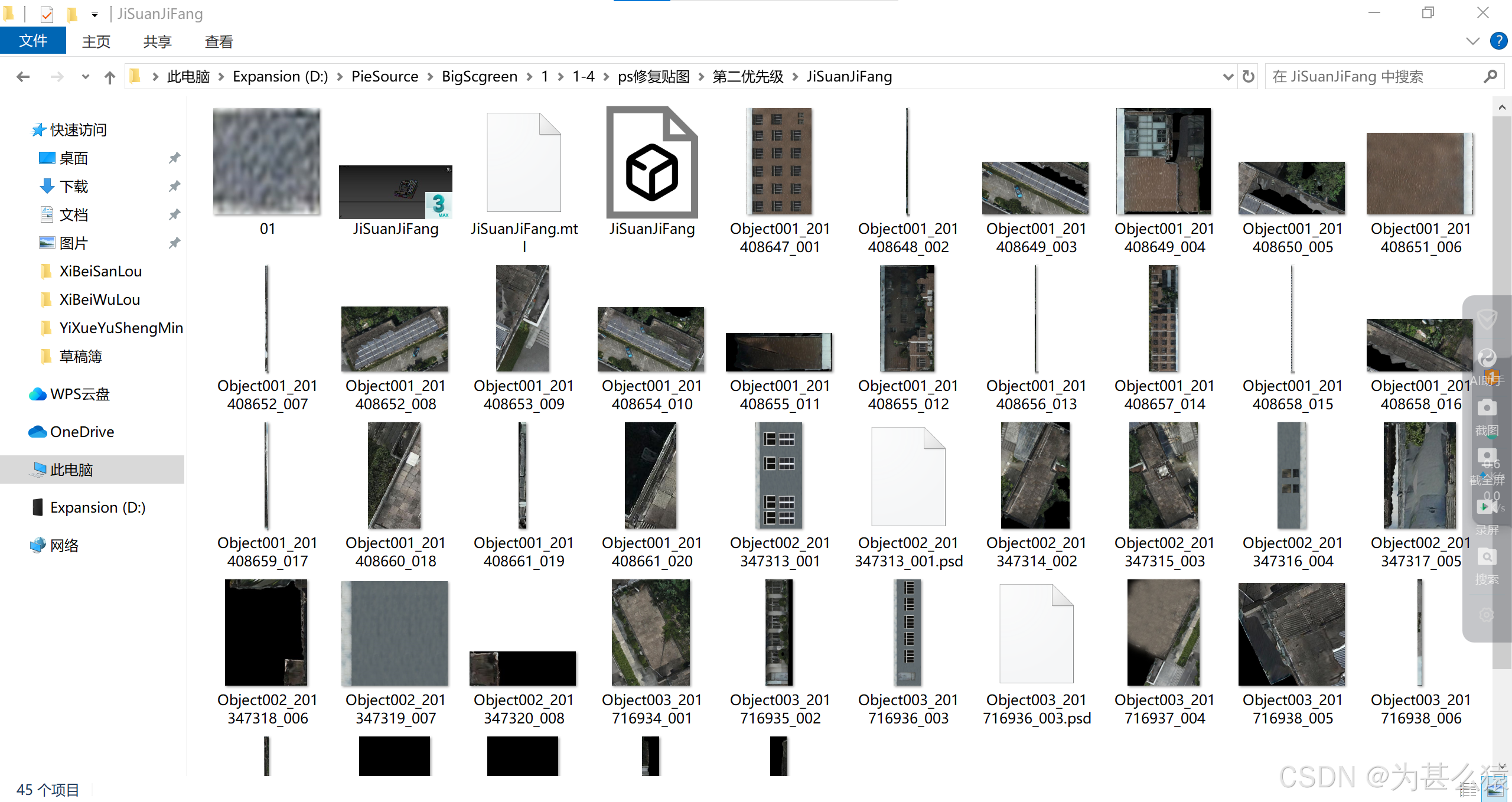

刚刚接触建模的小白接收到一批建筑物模型，需要将模型导入unity中。但建筑物模型的贴图十分零碎，且贴图数目较多（见下图），导入unity中后，运行速度很慢。于是我就在网络上寻找贴图整合的方法。
在这里插入图片描述
在bilibili找到一个教学视频（视频链接放在第二部分），成功将贴图整合，详细步骤记录如下，如有不足，敬请指正：

一、贴图整合详细步骤

1.渲染

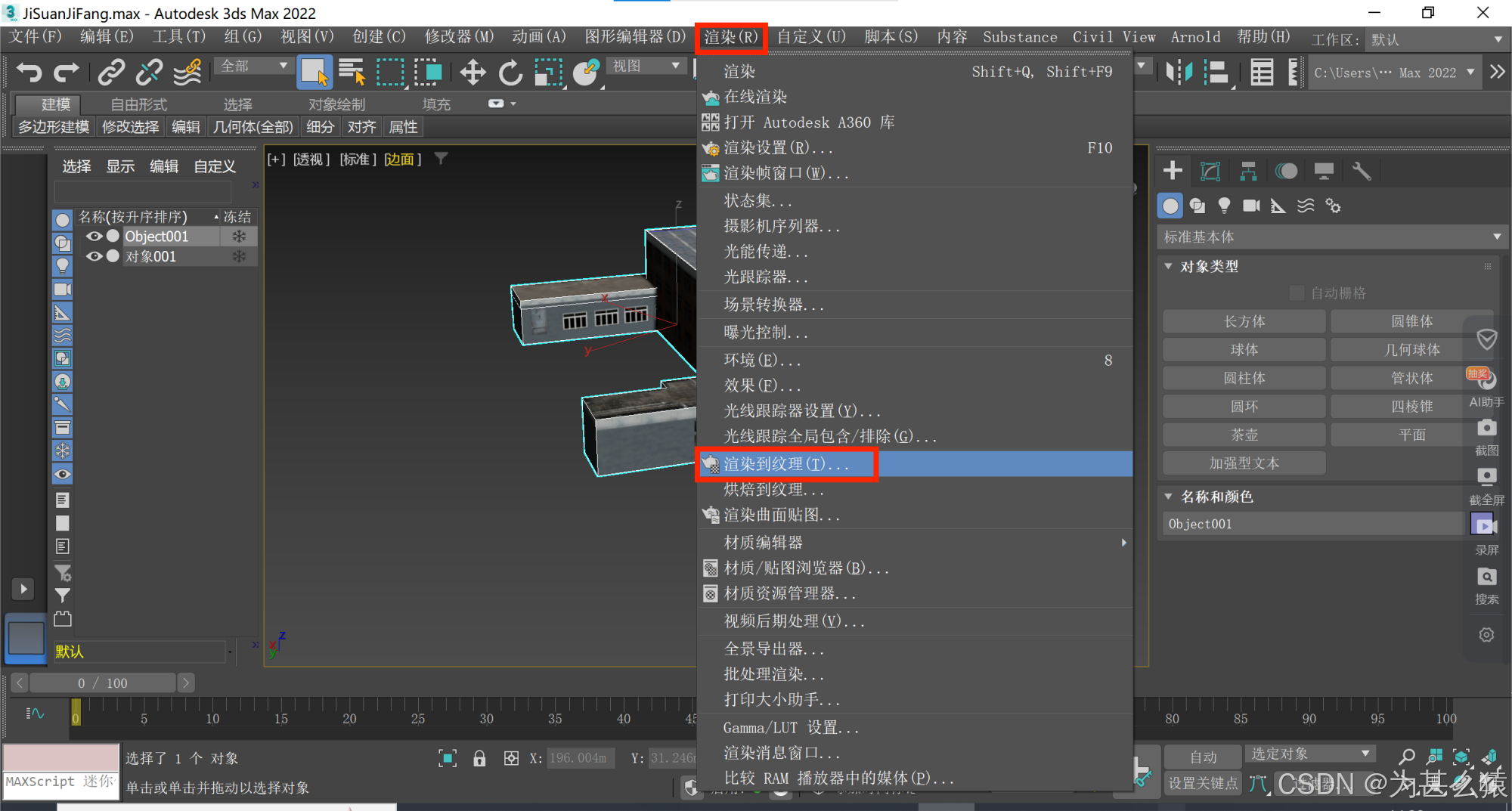

(1)点击“渲染>渲染到纹理”

在这里插入图片描述

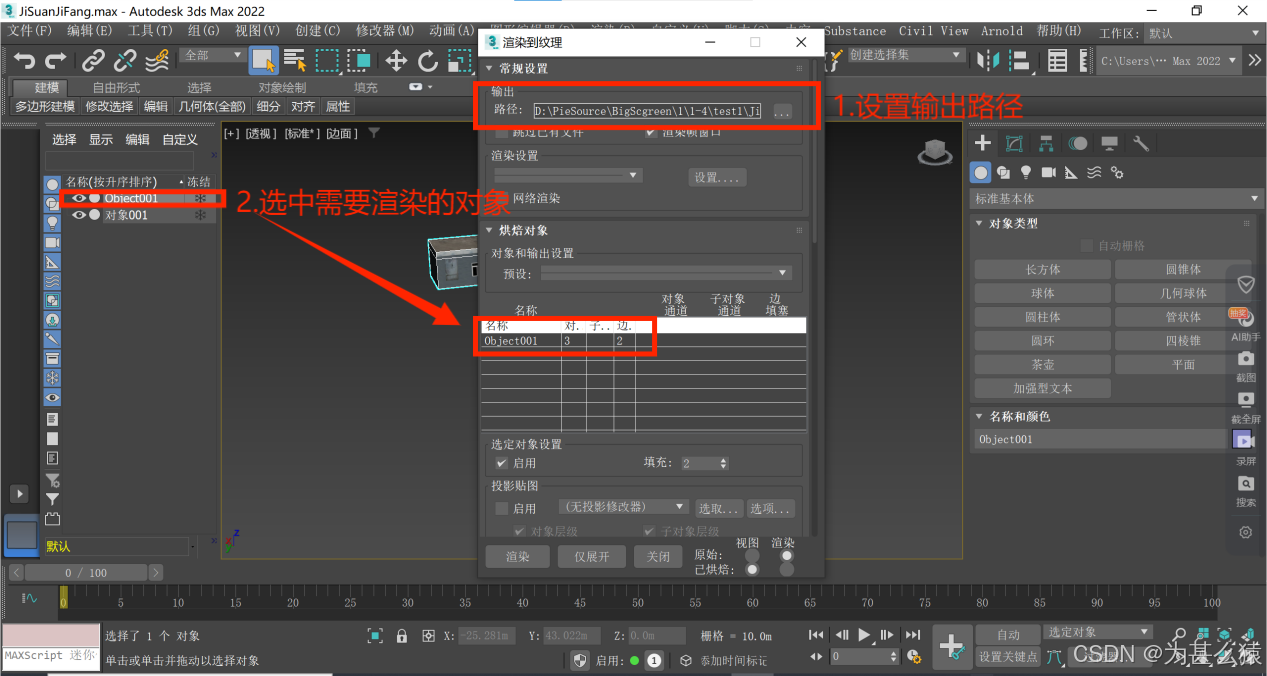

(2)设置输出路径，选中需要渲染的对象。

在这里插入图片描述

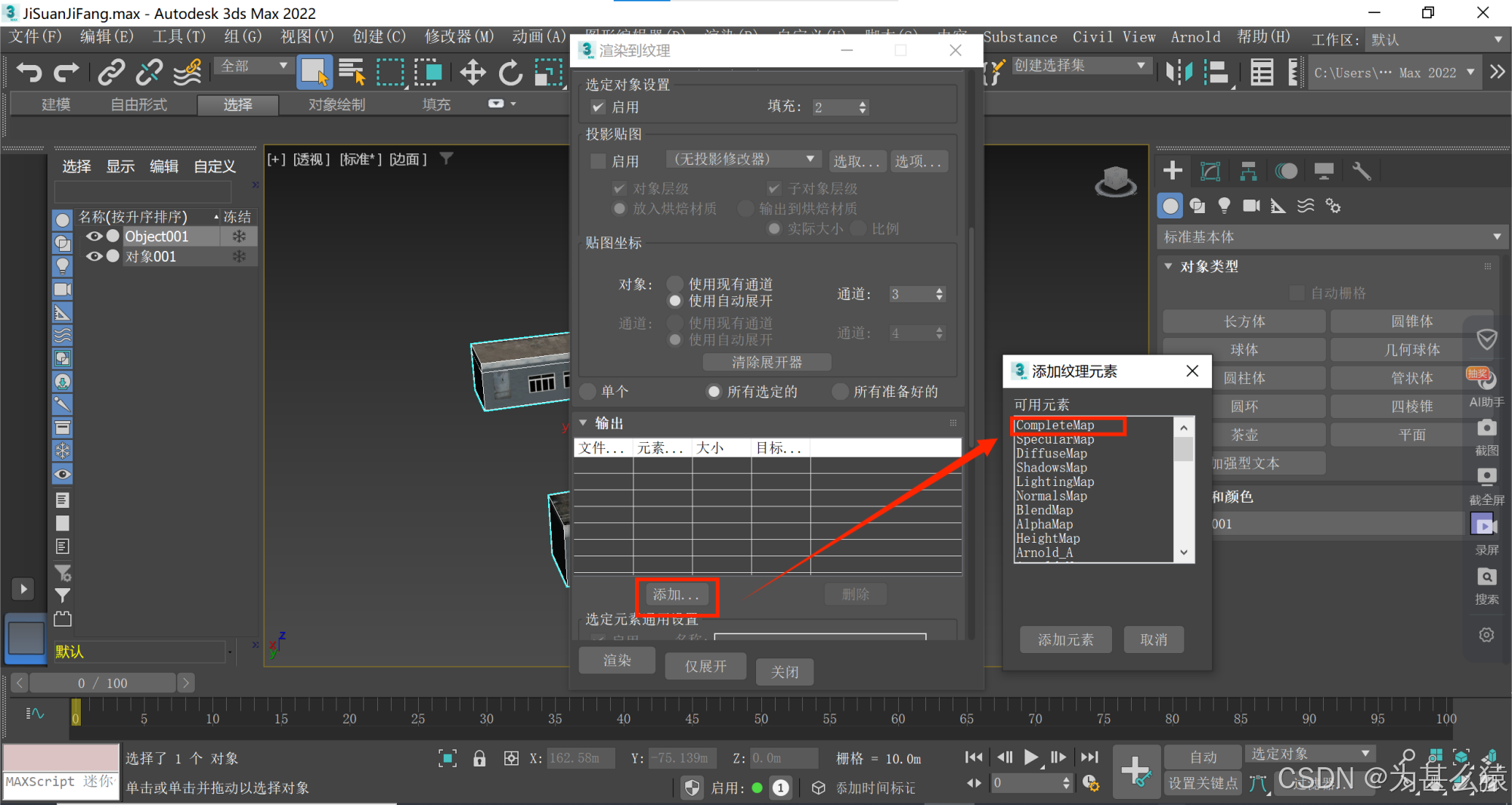

(3)添加纹理元素，点击“添加>CompleteMap”。

在这里插入图片描述

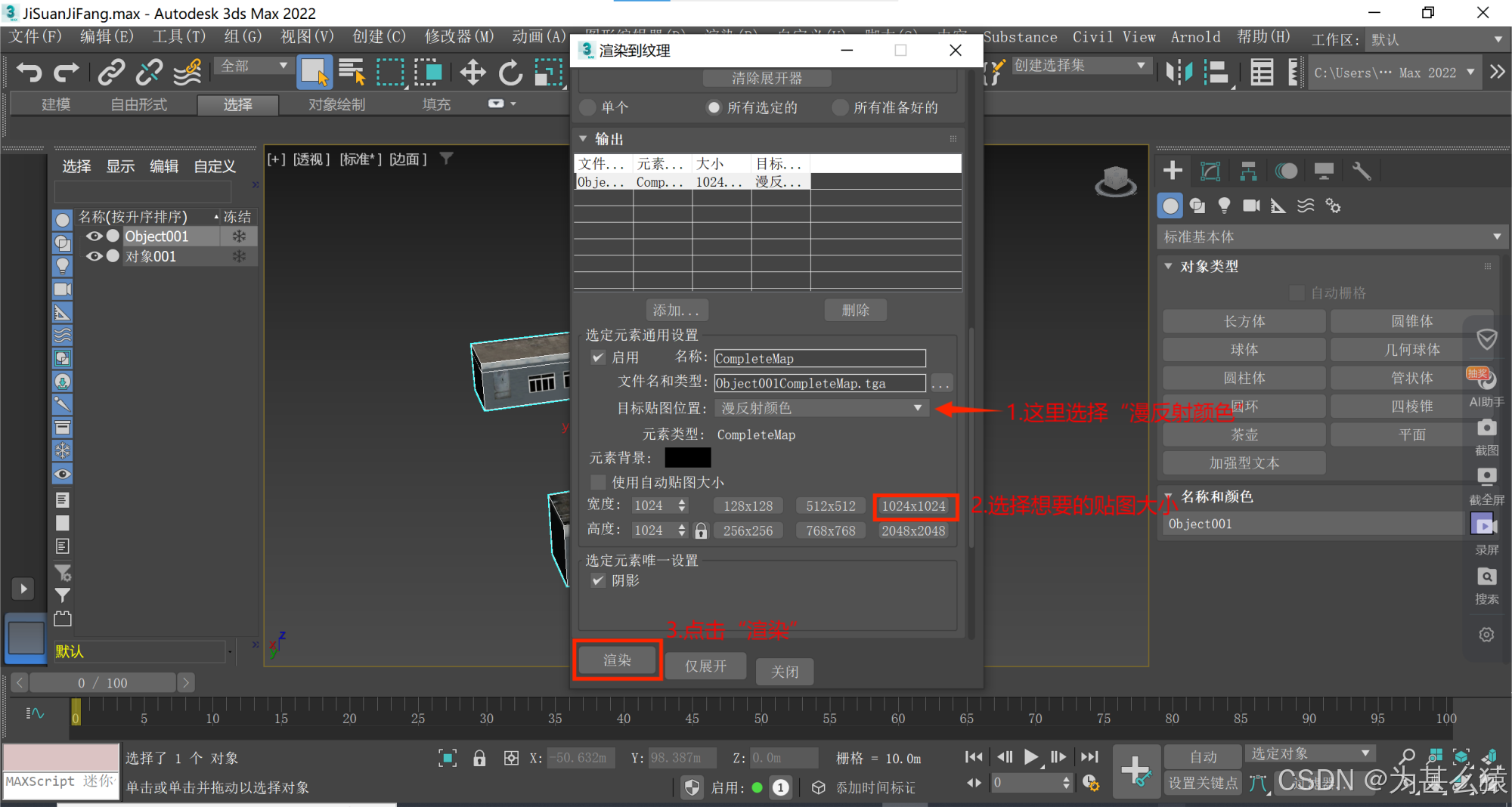

(4)设置贴图大小，进行渲染。

在这里插入图片描述

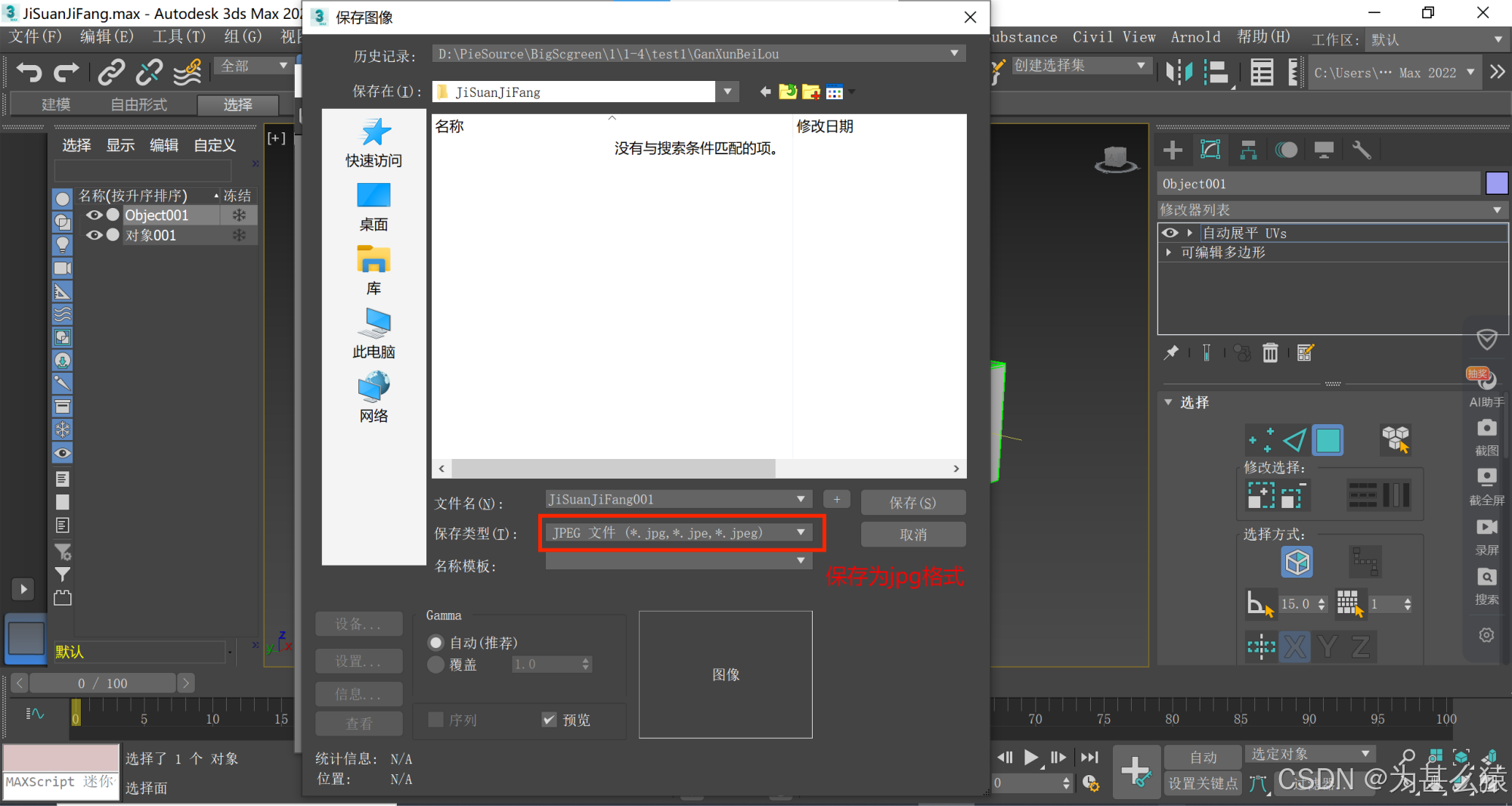

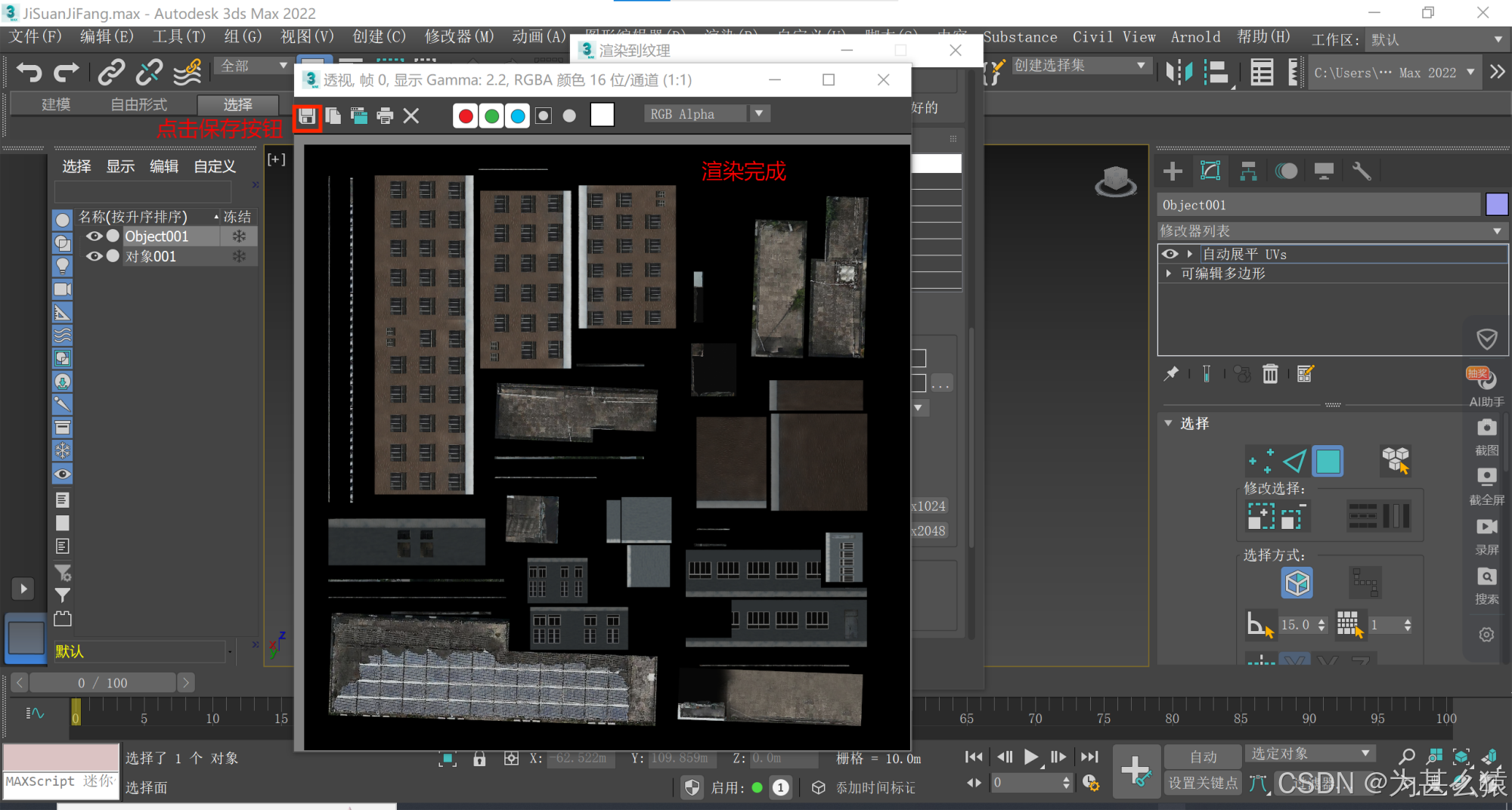

(5)渲染完成的结果如下，保存为JPG图片格式：

在这里插入图片描述

2.修改贴图通道

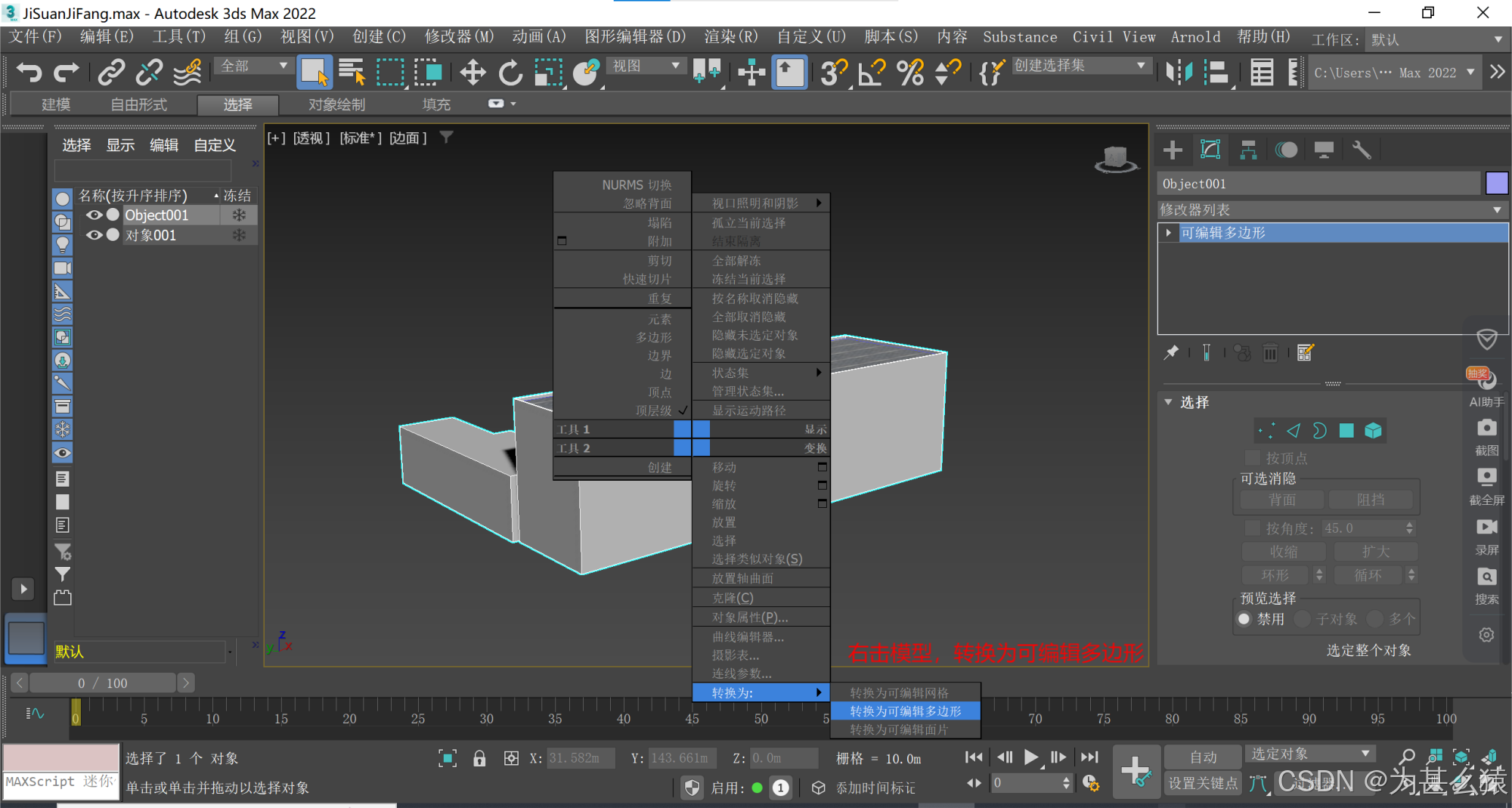

(1)渲染完成后，右击模型，转换为可编辑多边形。

在这里插入图片描述

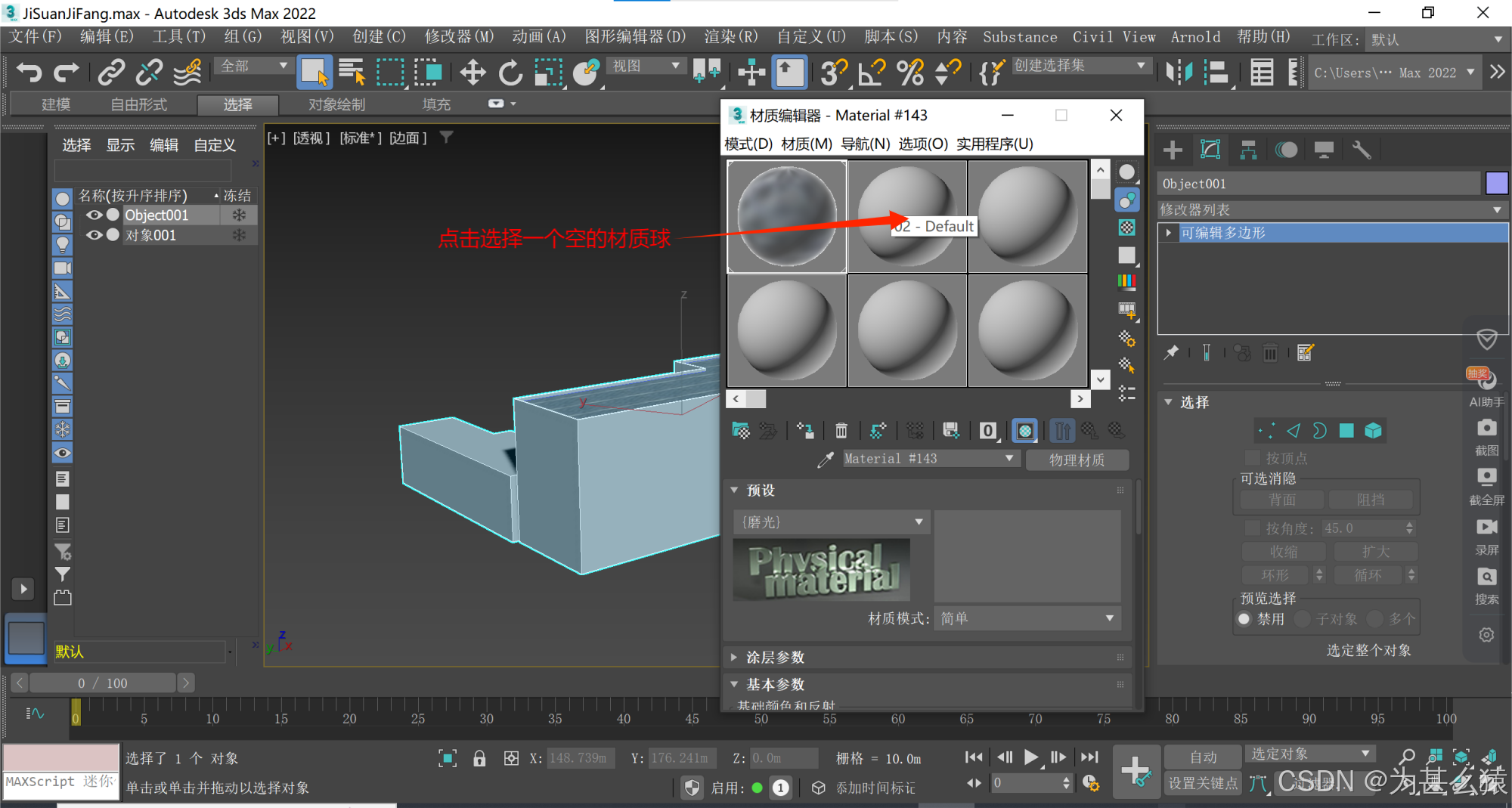

(2)按“M”快捷键，打开材质编辑器，选择一个空白材质球。

在这里插入图片描述

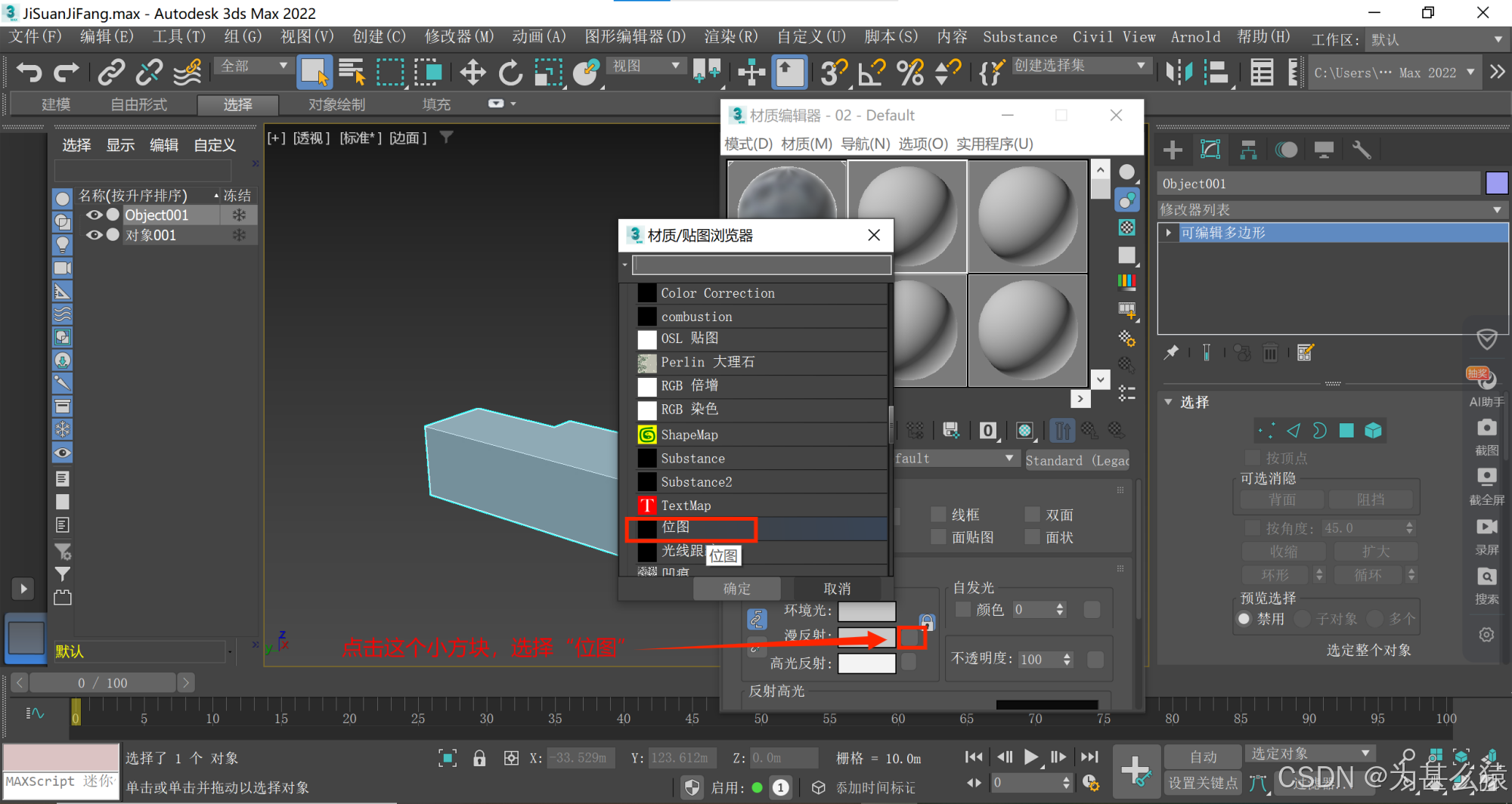

(3)将渲染的贴图赋予材质球，点击“漫反射”按钮，选择“位图”。

在这里插入图片描述

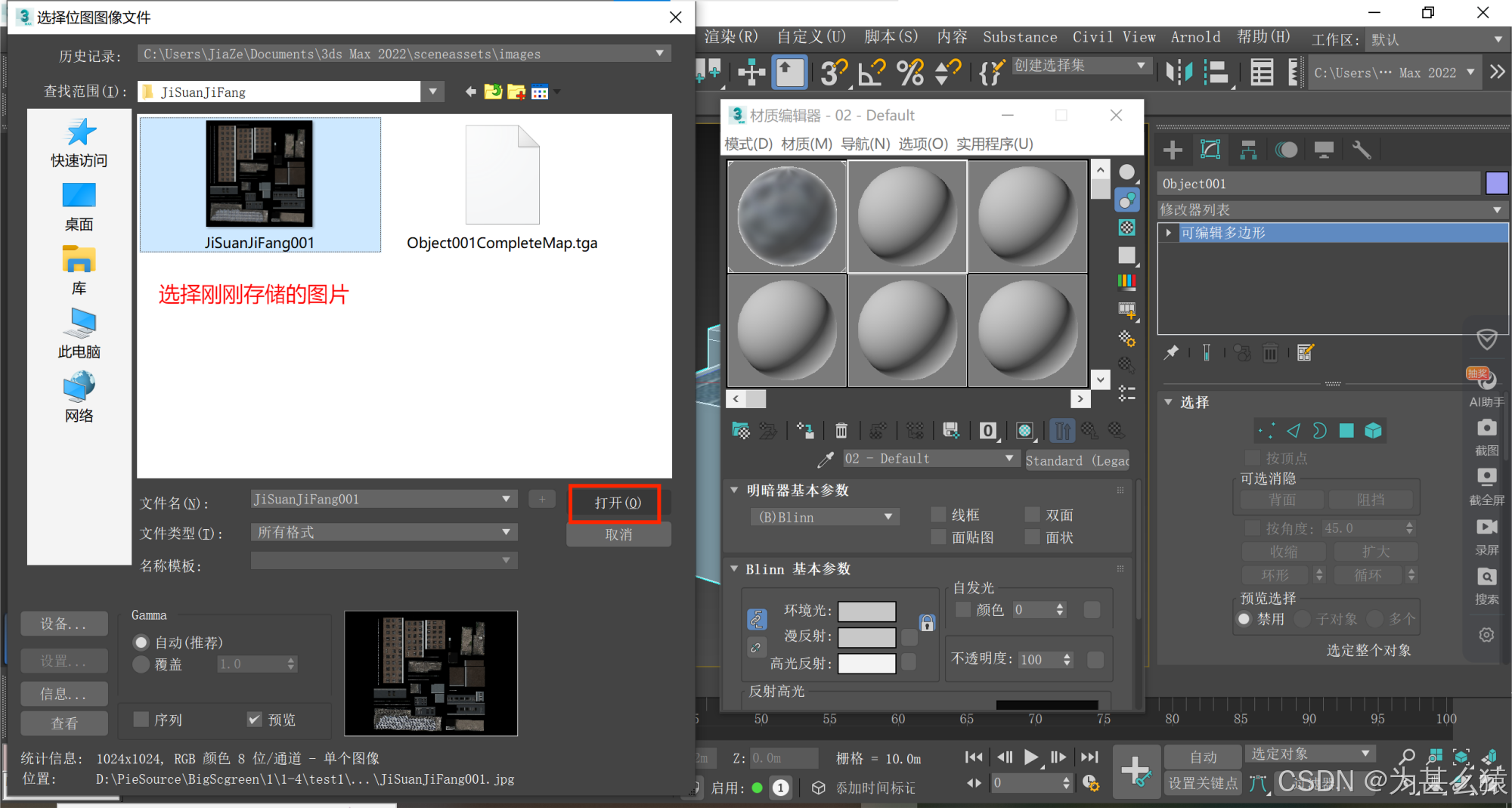

(4)选择刚才渲染成功的贴图。

在这里插入图片描述

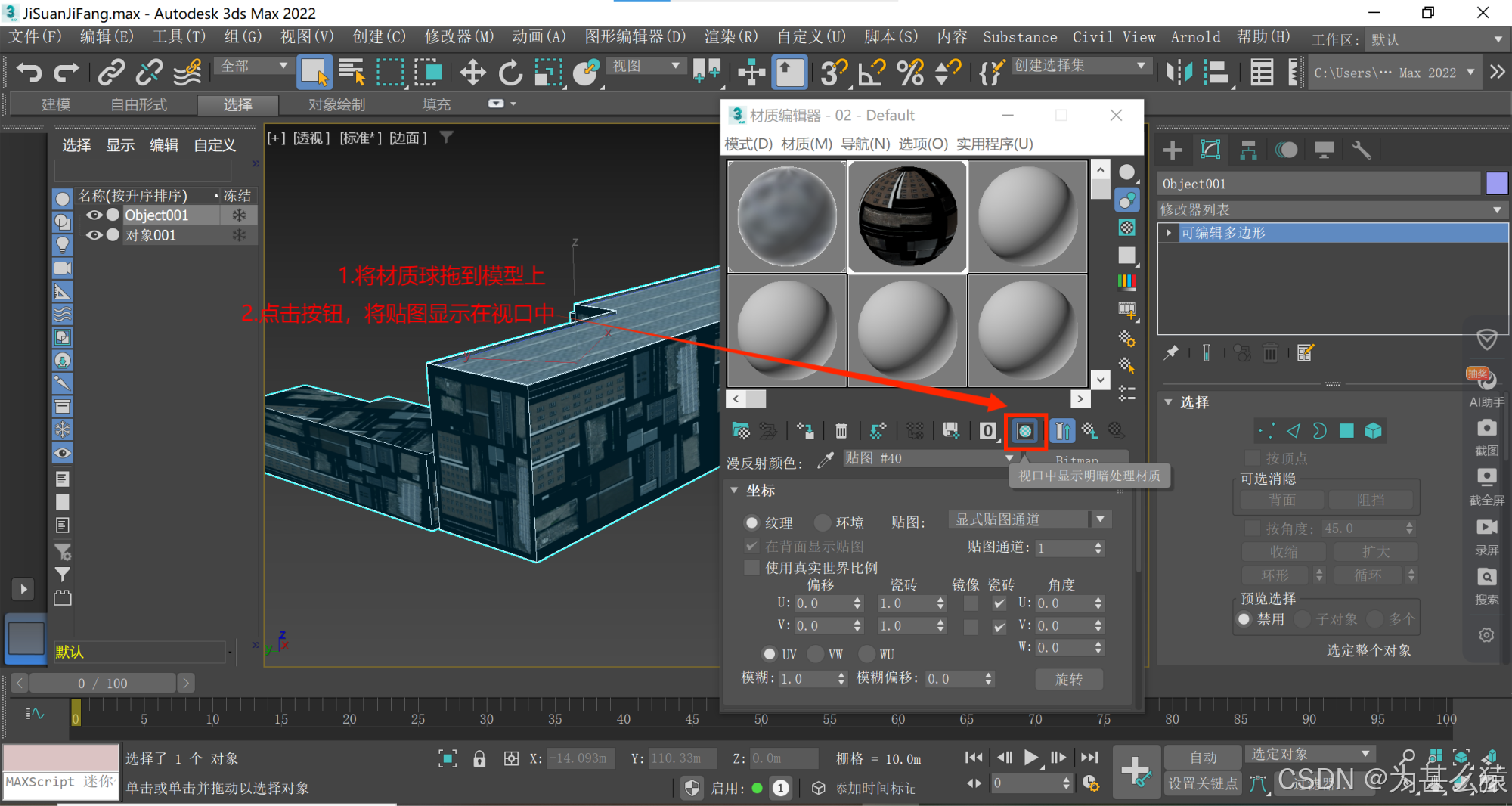

(5)将材质球赋予模型。可以发现，现在贴图是乱的。

在这里插入图片描述

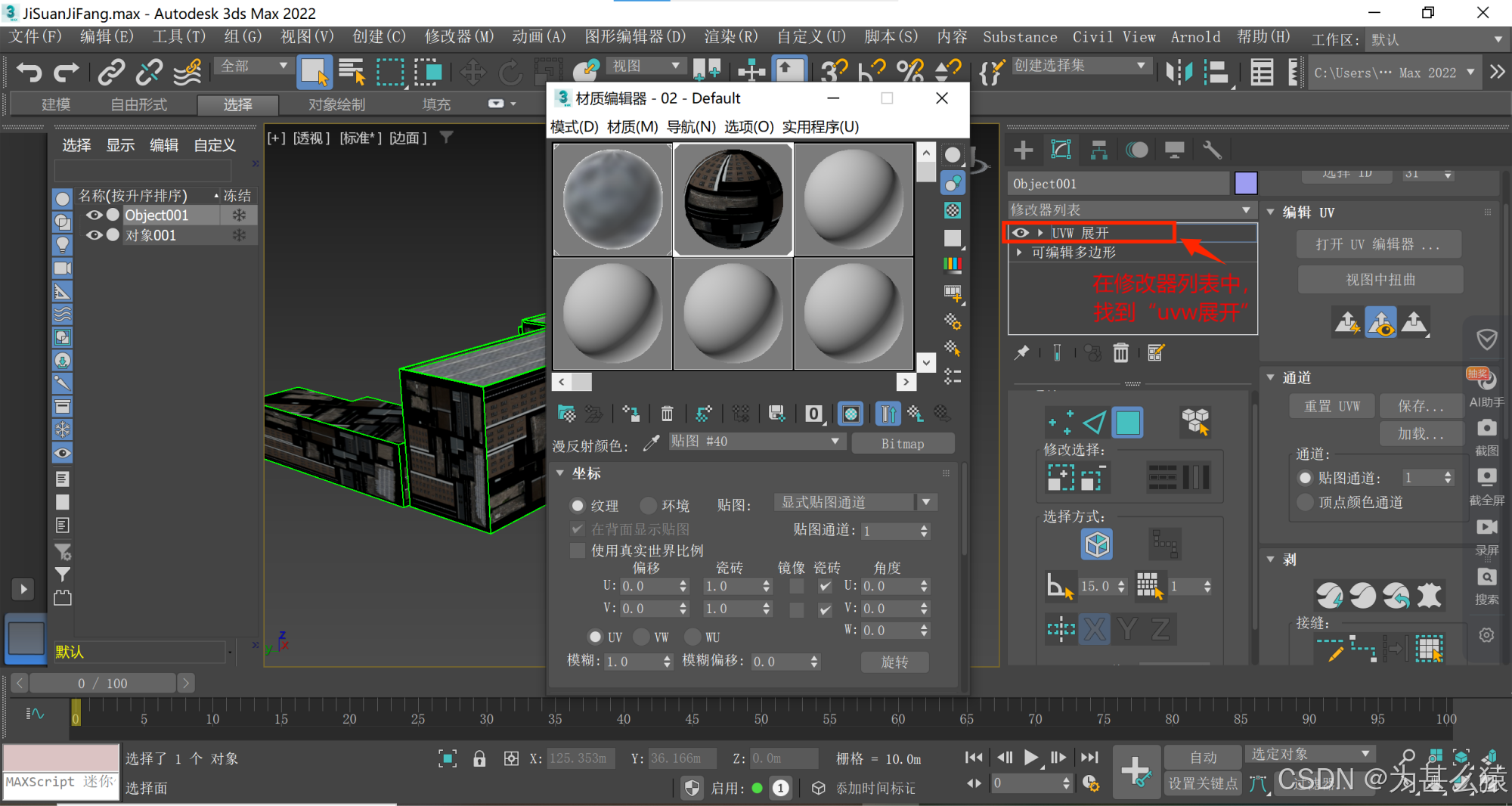

(6)我们可以发现，现在贴图是乱的。打开“uvw展开”修改器。

在这里插入图片描述

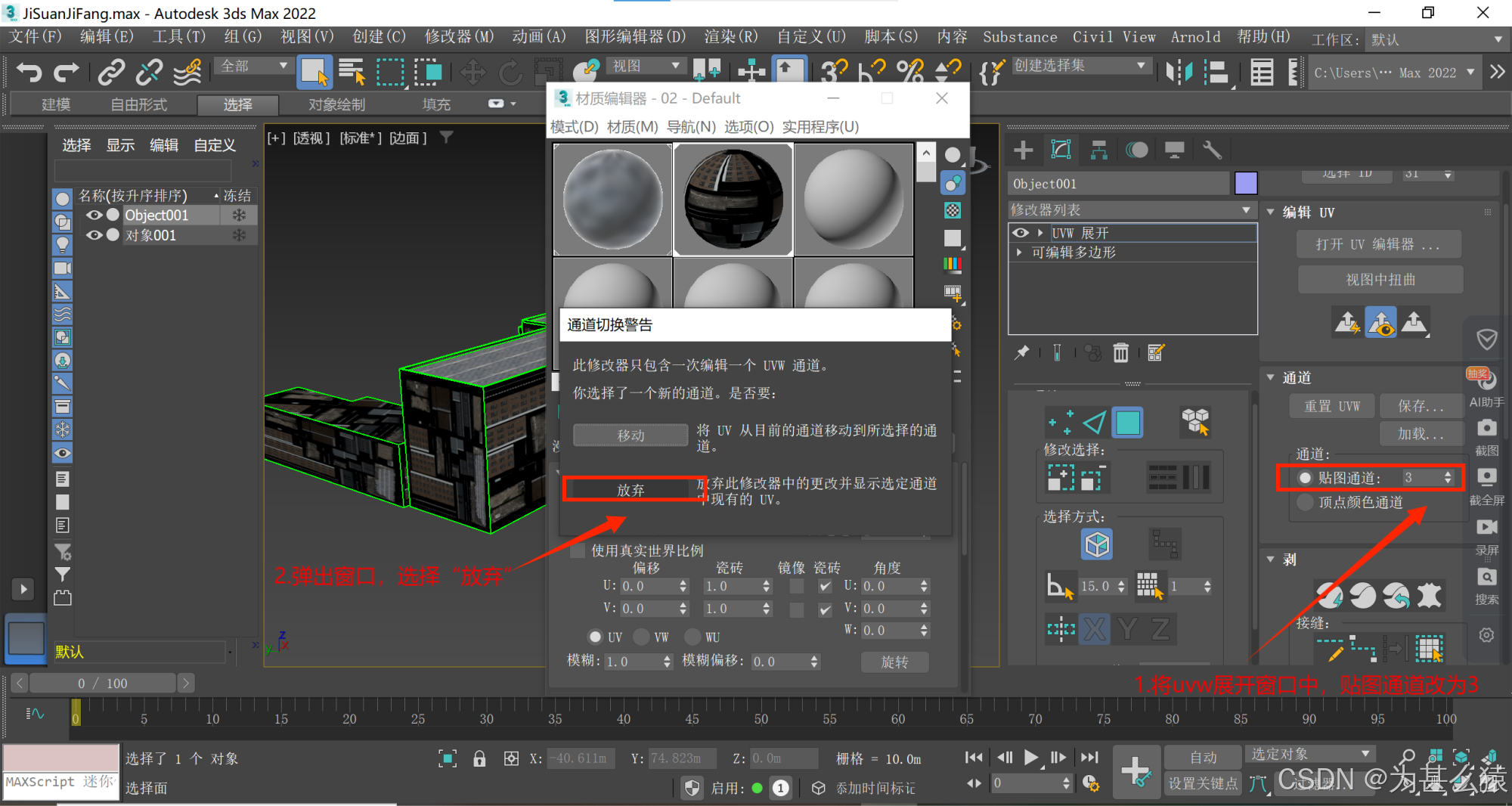

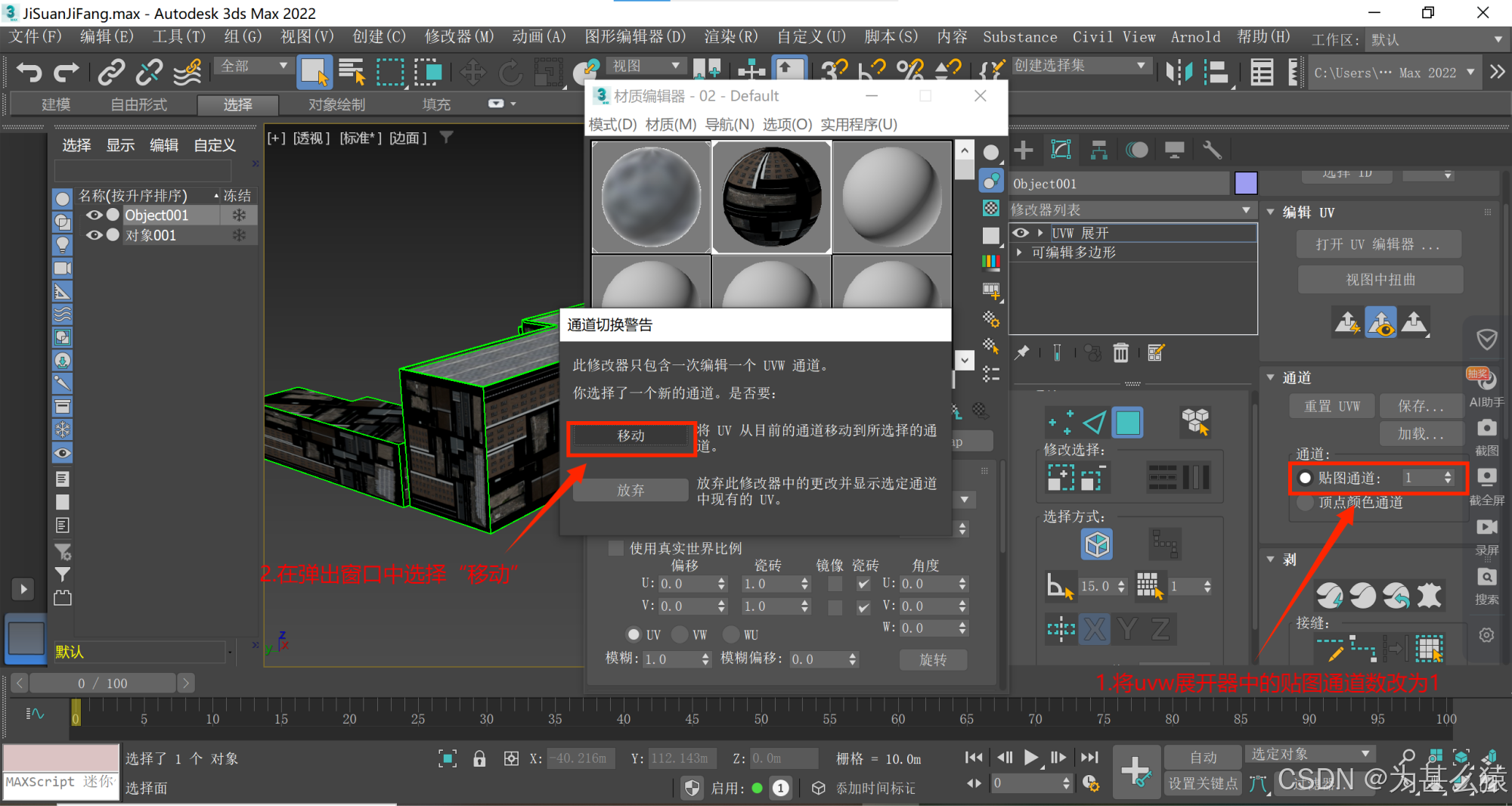

(7)将uvw展开修改器中，贴图通道改为3。并选择“放弃”修改器中的更改。

在这里插入图片描述

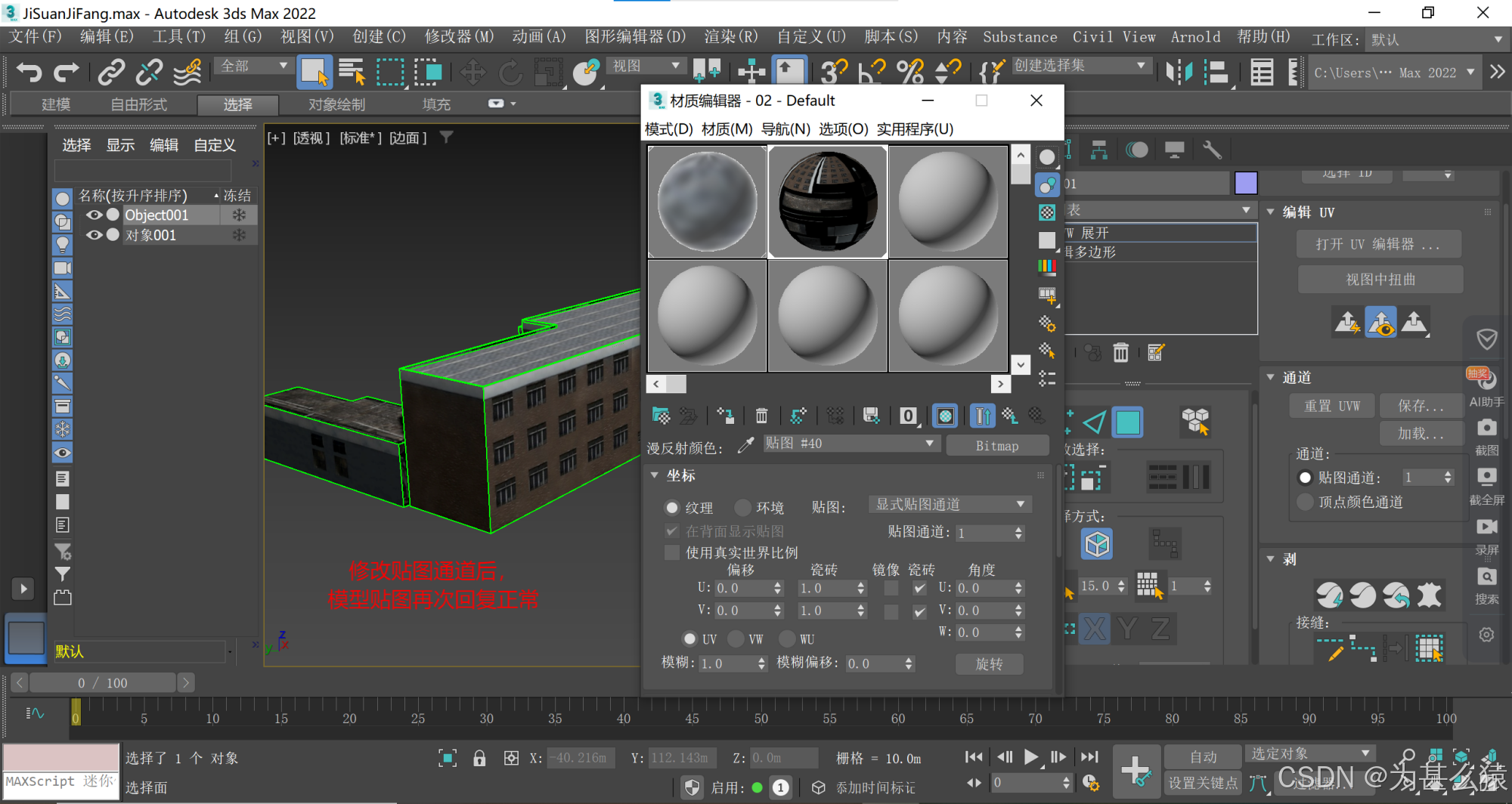

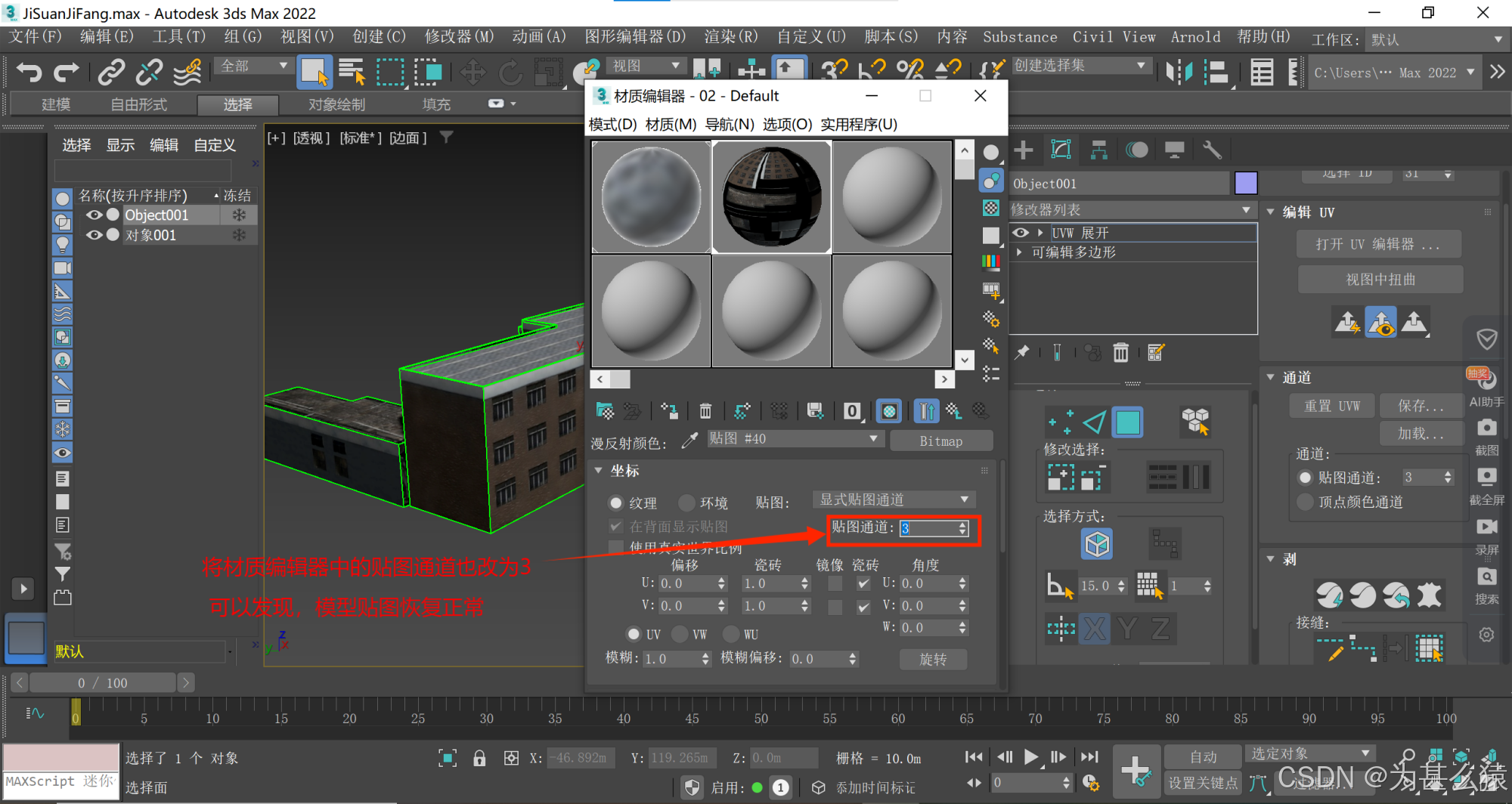

(8)将材质编辑器中的贴图通道也改为3。我们能够发现，模型贴图变得正常。

在这里插入图片描述

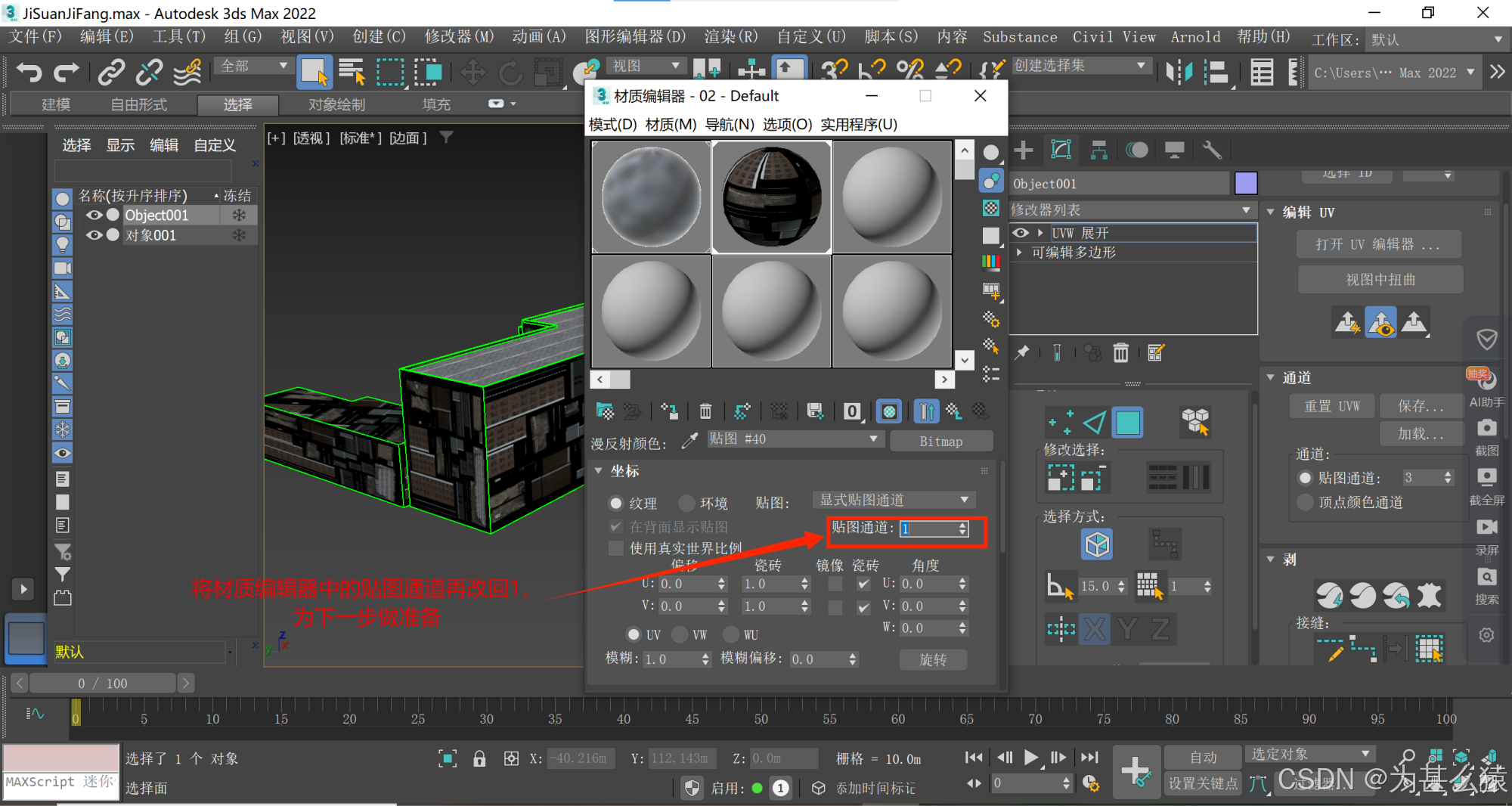

(9)将材质编辑器中的贴图通道改回1，为下一步做准备。

在这里插入图片描述

(10)将uvw展开修改器中的贴图通道也改为1。

在这里插入图片描述

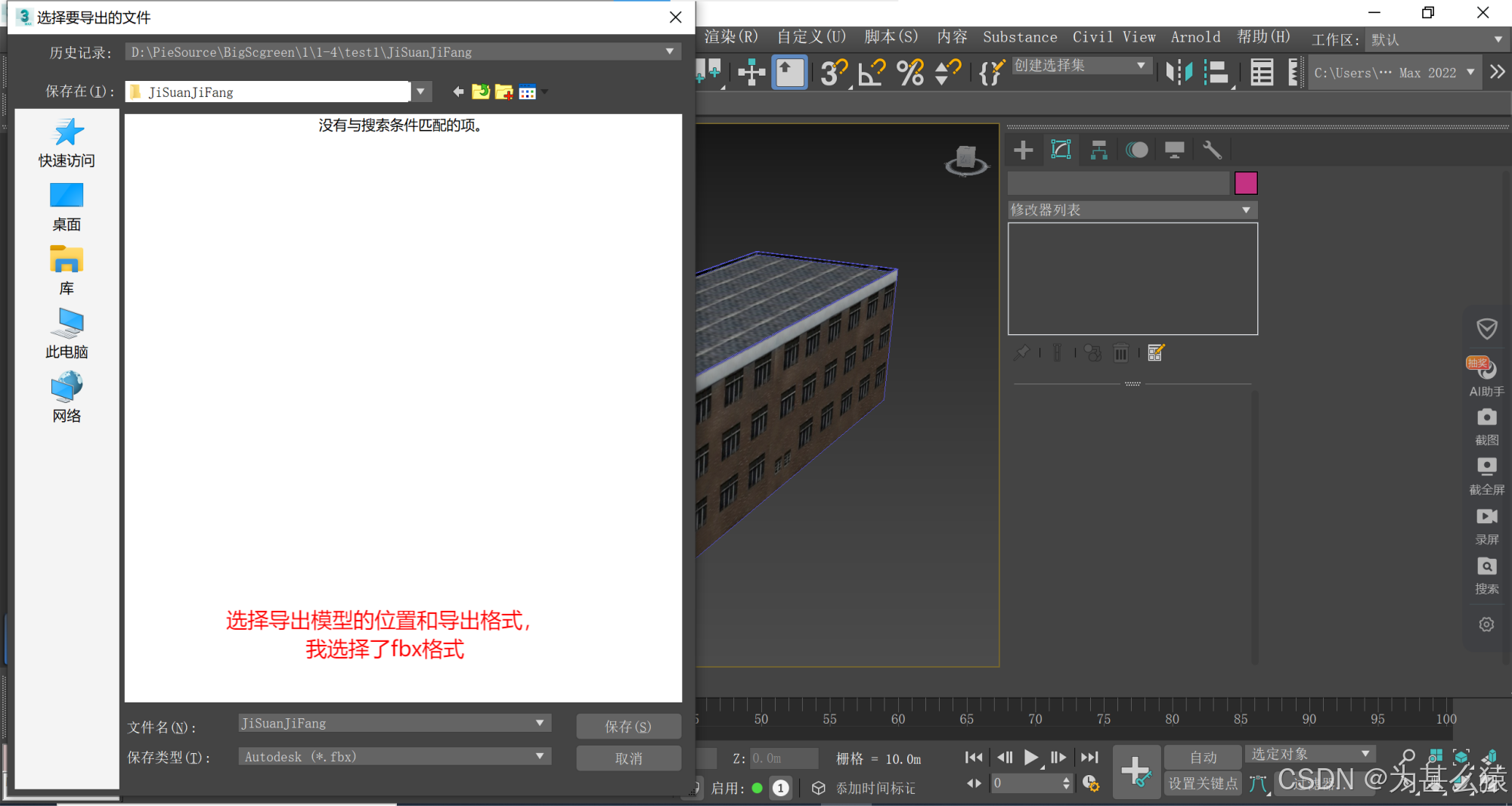

3.导出模型，并在unity中进行检查。

在这里插入图片描述

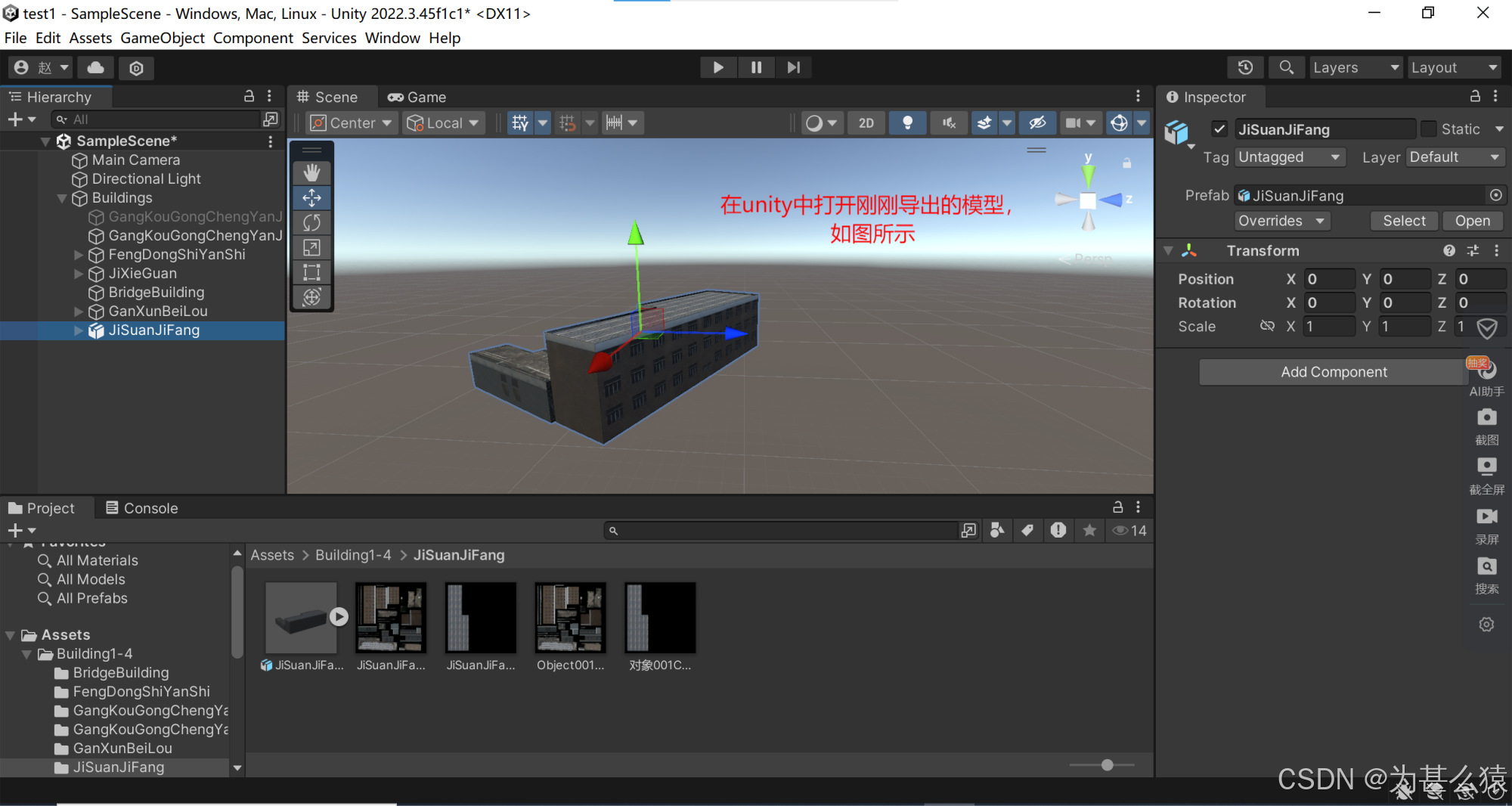

导入unity中，可以发现贴图是整合后的模型是可以正常显示的，并且运行速度快了很多。

二、参考资料

参考自bilibili教学视频，视频链接如下：
https://www.bilibili.com/video/BV1cM4y1g7kC/?spm_id_from=333.1387.favlist.content.click&vd_source=3f74bb09128e9ba351295d4888036354

三、我的提问

在贴图整合的过程中，我只是按照步骤完成了贴图整合，但还有不少原理是不理解的。疑问如下，将随着日后学习进行解答：
1.贴图通道数目代表什么？
2.uvw展开修改器中贴图通道和材质编辑器中贴图通道有什么关系？
