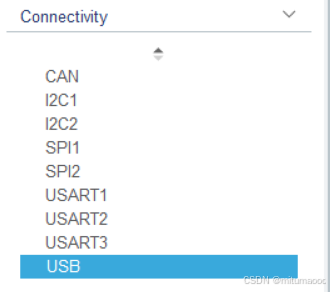

STM32使用HAL库配置USB端口

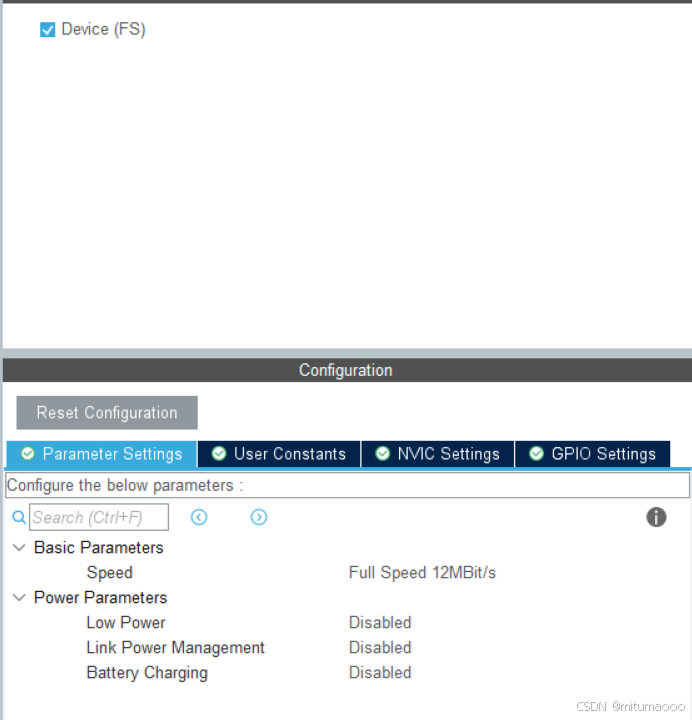

勾选Device FS（全速模式）

在这里插入图片描述

详细配置USB_DEVICE

在这里插入图片描述

使用USB推荐使用外部时钟，对于USB_ FS而言其总线时钟一般为48MHz；

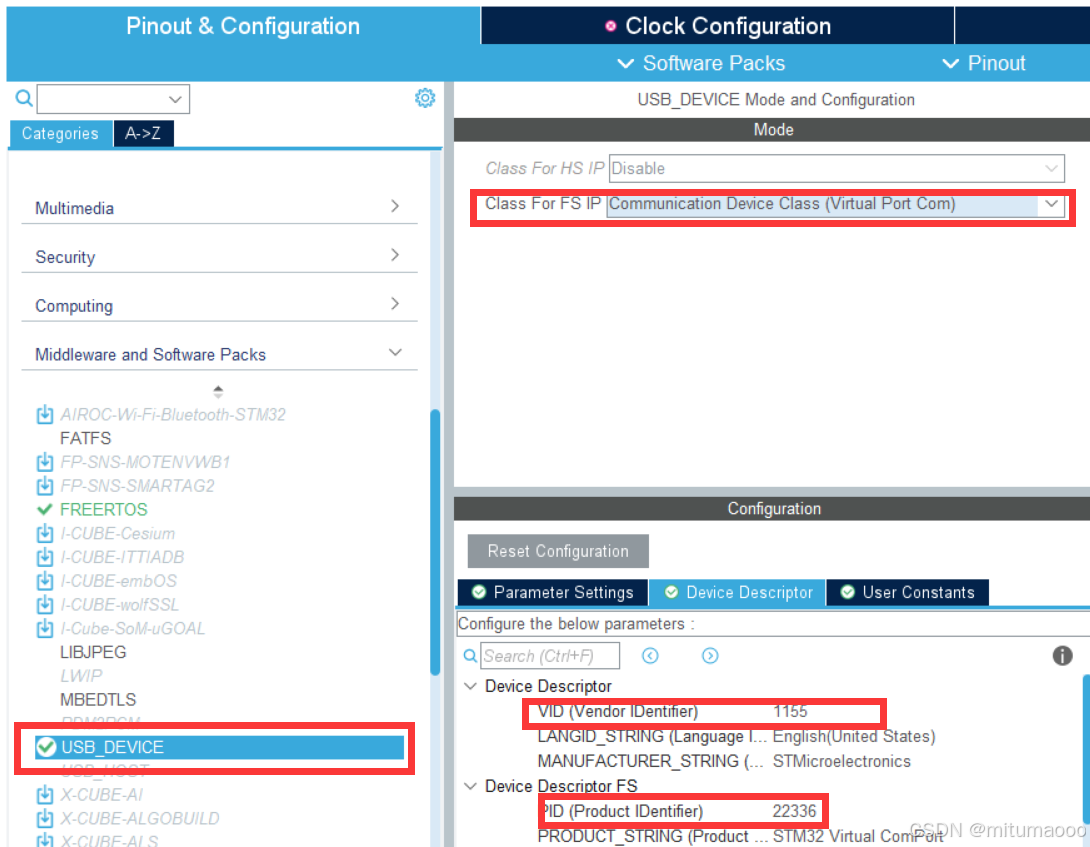

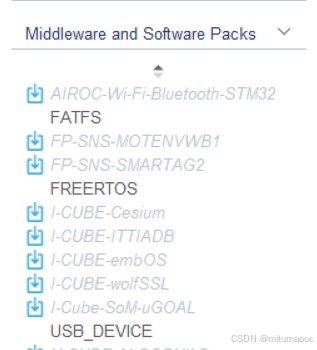

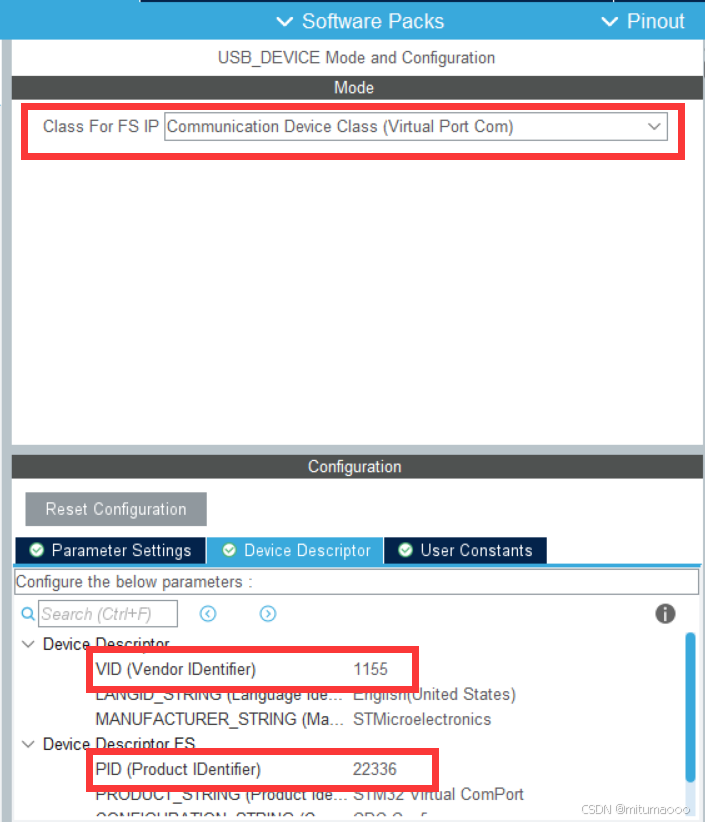

中间件中启用USB_DEVICE库，使用CDC类（Communication Device Class Virtual Port Com）；其意为虚拟端口，可以模拟成虚拟串口。

参数设置主要与设备接口数量、电源、收发缓存等有关，一般默认即可；

设备描述主要为VID和PID以及其文本描述；

VID为厂商编码，可以在https://www.usb.org/的 Developers 中找到，比如 1155 为 STMicroelectronics，如果你所在单位有自己的编码这里的VID和下面的厂商描述字符串就可以改成自己的；

PID为产品编码，你可以自行更改这个编码和其下面的产品描述字符串；

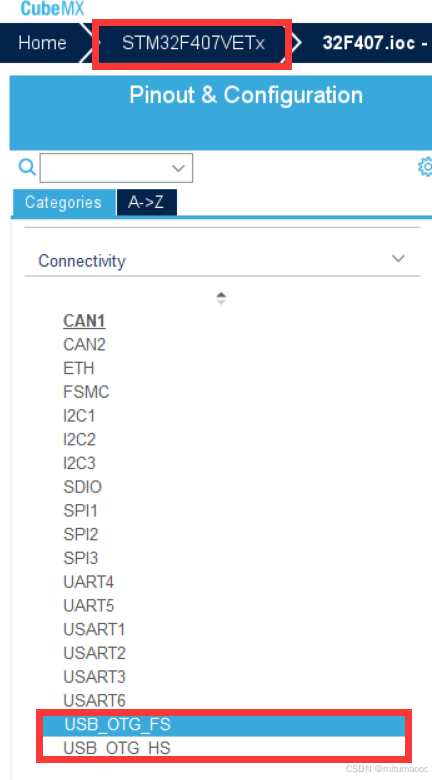

如果你用的是STM32F407系列等，那么就会看到两个USB

在这里插入图片描述

从STM32F40x的数据手册可知，STM32F407有两个OTG模块，分别是USB OTG FS和USB OTG HS。主要区别在于前者支持的最大通信速度为12Mbps（全速模式），后者支持的最大通信速度为480Mbps（高速模式）。

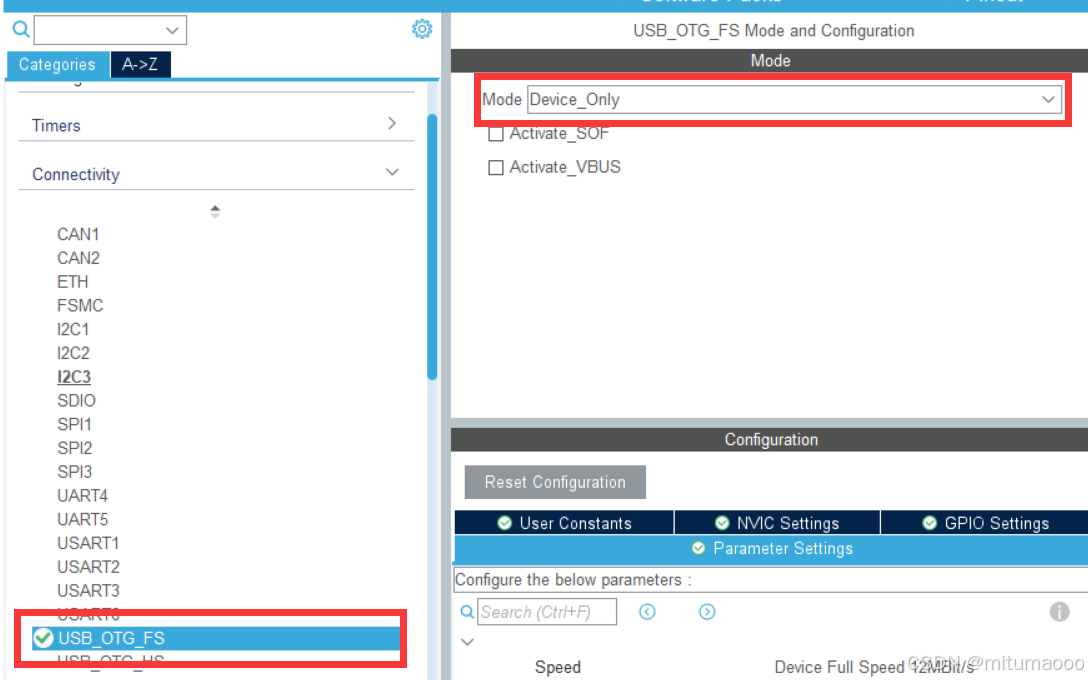

配置大体同上，下面是简单演示

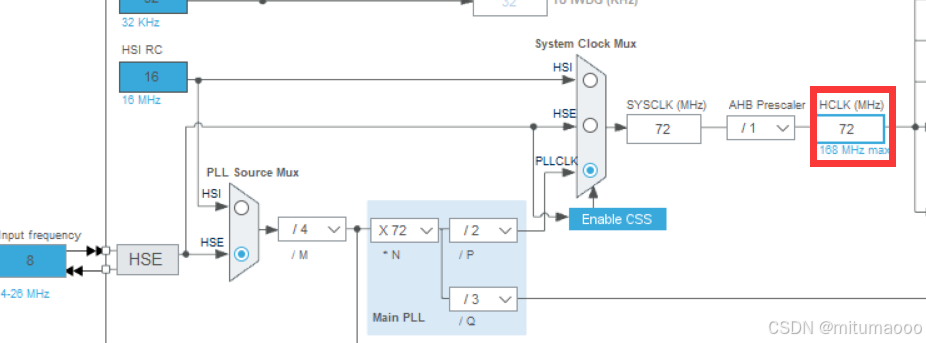

值得注意的是，如果你配置了USB模块后，你的主频可能会被强制更改，记得调整定时器的预分频系数等
在这里插入图片描述

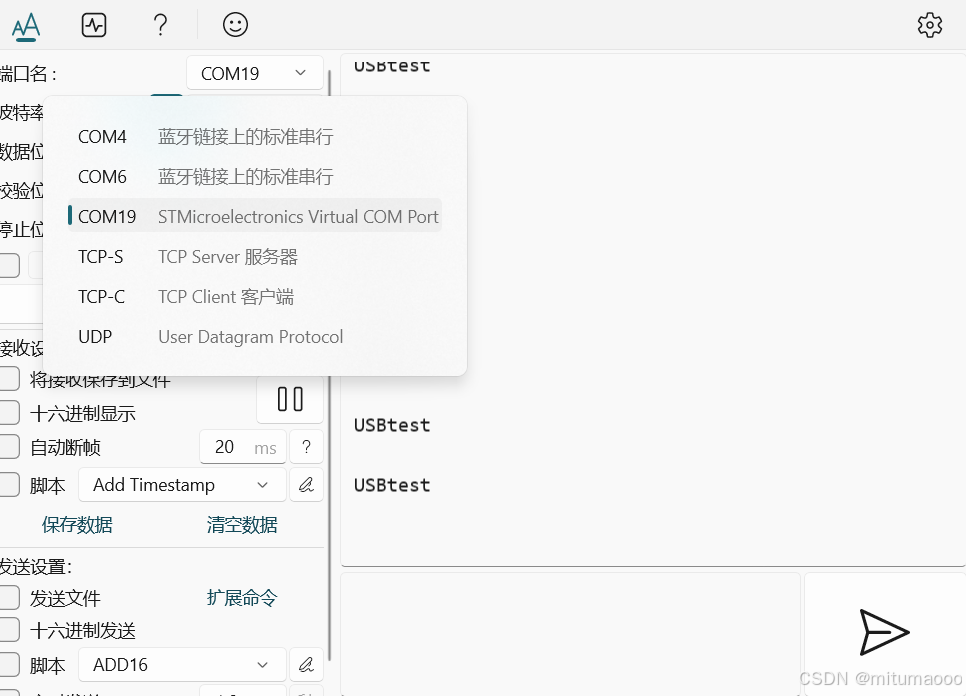

unsigned char buff[40] ={“USBtest\n\r”};
CDC_Transmit_FS(buff,sizeof(buff));

上面代码中最常处理的只有下面四个函数：

CDC_Control_FS() //来自主机请求的回调函数
CDC_Receive_FS() //接收数据回调函数；
CDC_Transmit_FS() //用来发送数据；
CDC_TransmitCplt_FS() //发送完成回调函数；

在这里插入图片描述
