基于HAL库的STM32简单串口通信

本博客围绕STM32串口通信实验展开,介绍了实验要求,包括了解串口协议、电平区别及模块原理等。阐述了RS232与TTL电平的差异,以及“USB/TTL转232”模块原理。还说明了连续发送和用字符控制发送“hello Windows!”的操作步骤,最后用逻辑分析仪观察串口输出波形。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、实验要求

(1) 了解串口协议和RS-232标准,以及RS232电平与TTL电平的区别;了解"USB/TTL转232"模块(以CH340芯片模块为例)的工作原理。
(2)STM32系统给上位机(win10)连续发送“hello windows!”。win10采用“串口助手”工具接收。
(3)在完成以上任务基础,继续扩展功能:当上位机给stm32发送一个字符“#”后,stm32暂停发送“hello windows!”;发送一个字符“*”后,stm32继续发送;

二、实验介绍

2.1RS232电平与TTL电平的区别

RS232电平与TTL电平是两种常见的串行通信电平标准,它们在电压级别和信号极性等方面有一些区别:
电压级别:RS232电平通常使用正负12V的电压表示逻辑高低电平,其中正电压表示逻辑低,负电压表示逻辑高。而TTL电平通常使用0-5V的电压表示逻辑高低电平,其中0V表示逻辑低,5V表示逻辑高。
信号极性:RS232电平是负逻辑极性,即逻辑高对应负电压,逻辑低对应正电压。而TTL电平是正逻辑极性,即逻辑高对应正电压,逻辑低对应0V。
信号范围:RS232电平的信号范围更广,可以在几百米的距离内传输信号。而TTL电平一般用于近距离通信,其传输距离通常在几十米以内。
驱动能力:由于RS232电平的电压较高,其驱动能力更强,可以用于驱动长距离的传输线。而TTL电平的电压较低,其驱动能力有限,适用于短距离通信。

2.2USB/TTL转232"模块原理

USB接口:模块的一端是一个USB接口,用于将模块连接到计算机或其他USB设备。
CH340芯片:模块内部集成了CH340芯片,这是一种USB转串口芯片。它负责处理USB信号和串口信号之间的转换。
USB转串口:CH340芯片能够将从USB接口接收到的数据转换为串口信号,并通过相应的串口引脚输出。
RS232电平转换:通过特定的电路,CH340芯片将串口信号转换为RS232电平。这通常涉及电平变换、信号极性翻转和放大等处理。
RS232接口:模块的另一端是一个RS232串口接口,它可以与其他RS232设备进行连接,实现串行通信。

三、连续发送“hello Windows!”

3.1创建工程

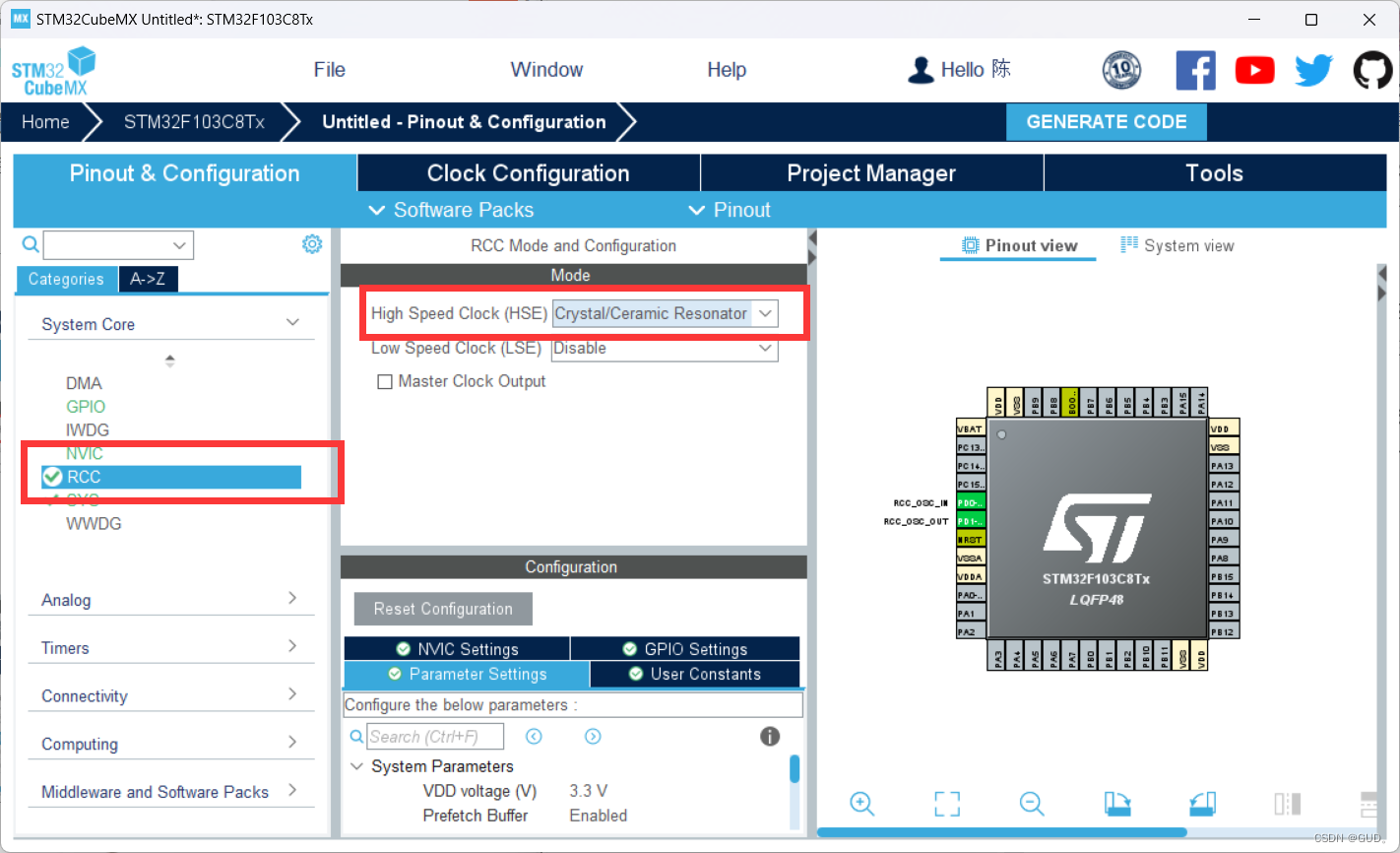

根据自己的芯片选择创建项目(以STM32F103C8T6为例)
在这里插入图片描述

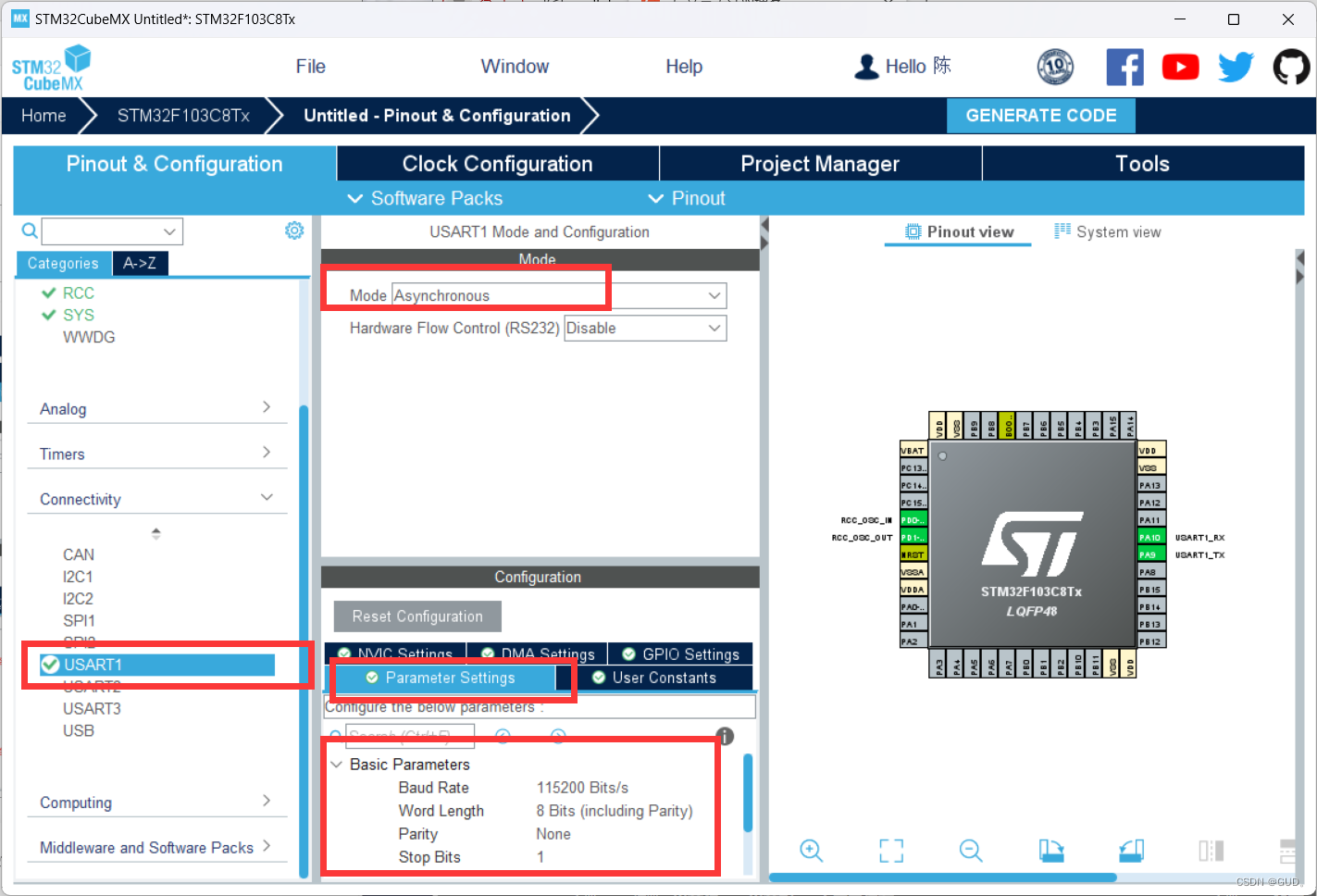

串口配置
在这里插入图片描述

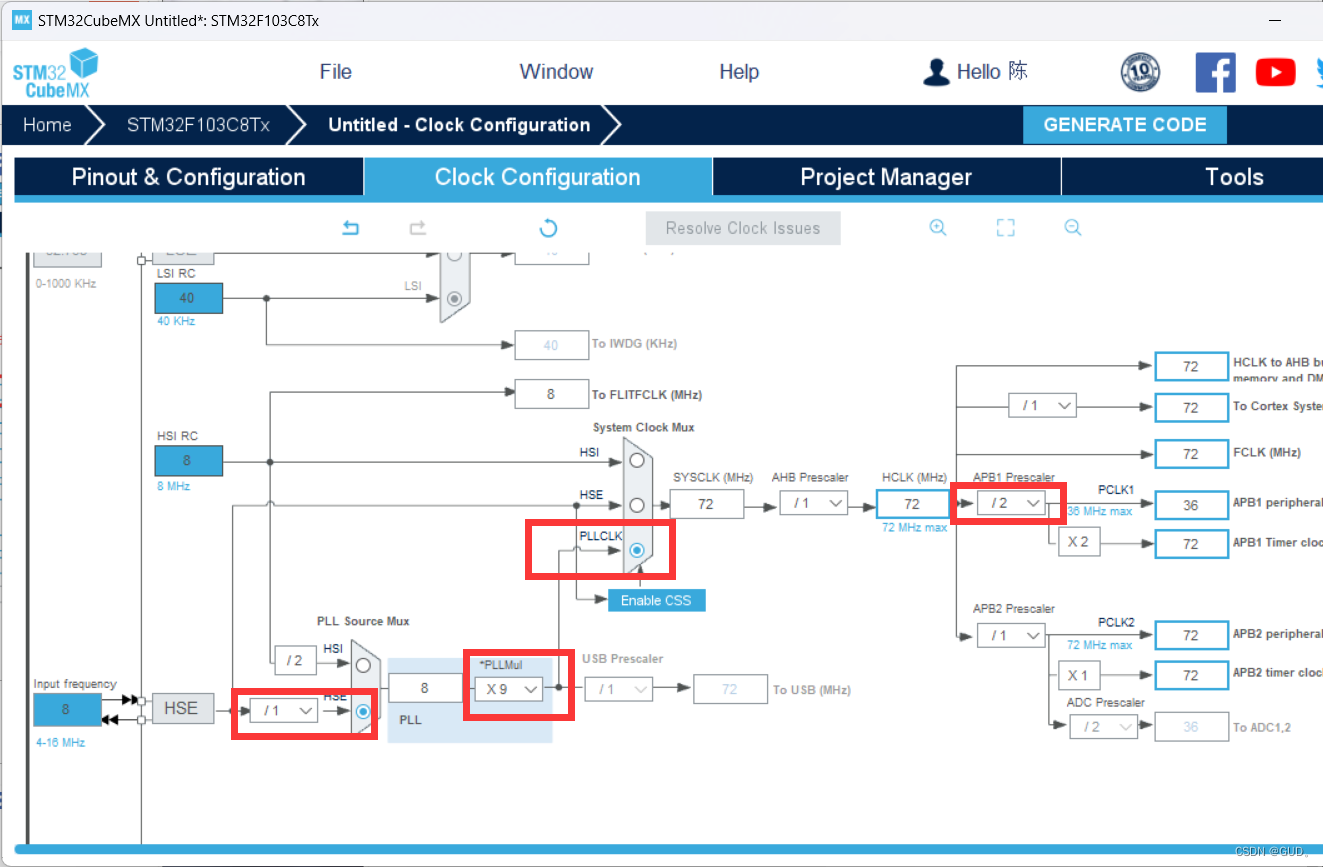

进行下列设置
在这里插入图片描述
进行设置,编译生成。

3.2添加代码

while (1)
  {
    /* USER CODE END WHILE */
	  HAL_UART_Transmit(&huart1, "hello windows!\r\n",16,100);//发送hello windows!
	  HAL_Delay(2000);//延时2秒
    /* USER CODE BEGIN 3 */

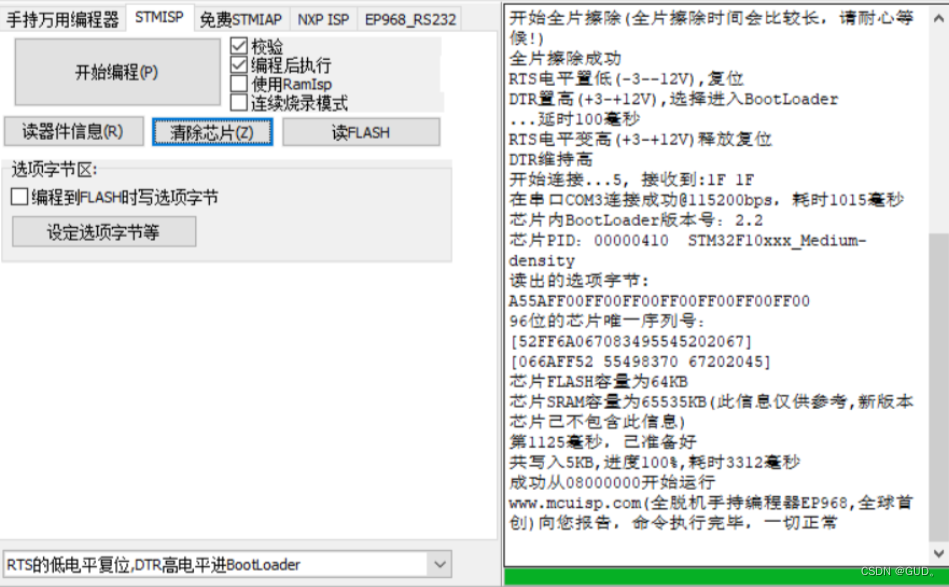

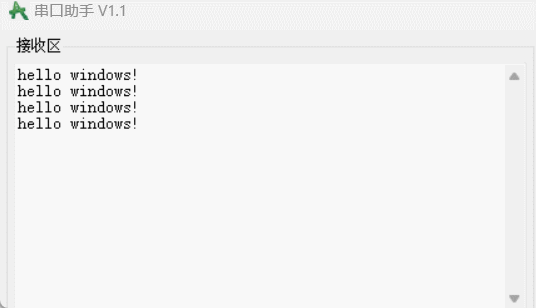

3.3烧录结果

在这里插入图片描述
在这里插入图片描述

四、使用字符控制发送“hello Windows!”

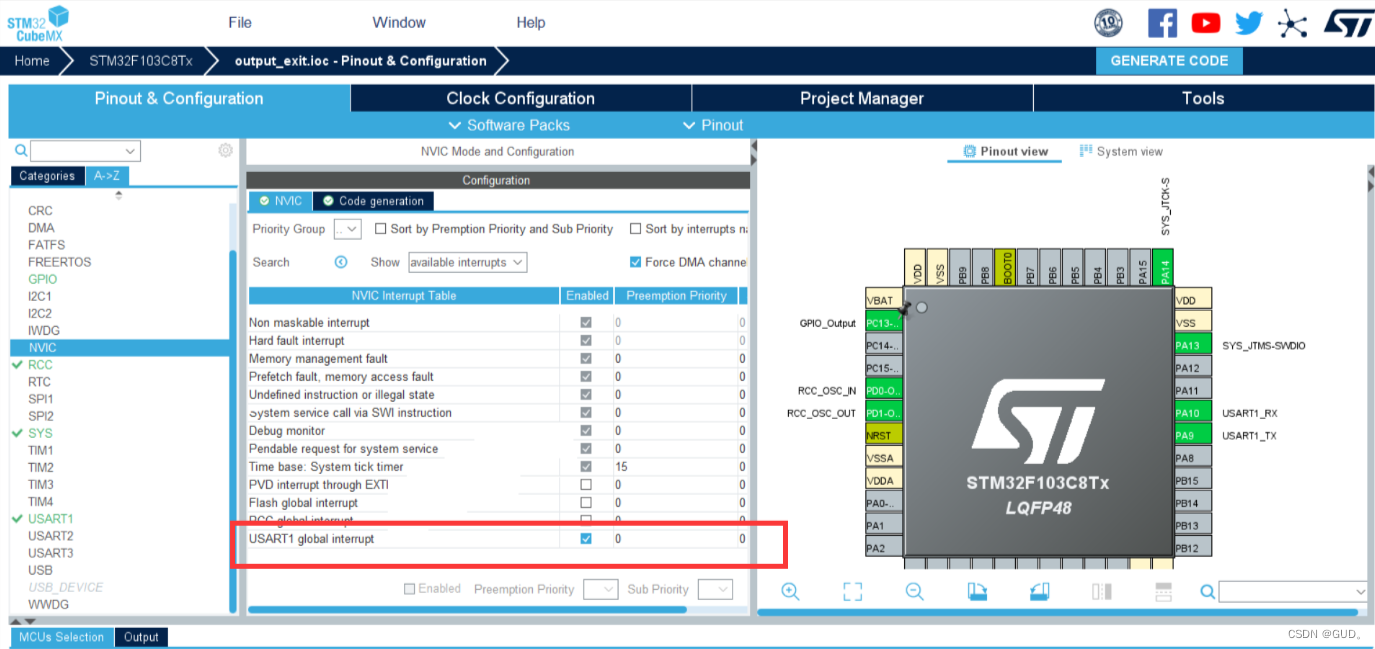

工程创建其他一样,添加该设置
在这里插入图片描述
main函数代码


#include "main.h"
#include "usart.h"
#include "gpio.h"
#include <string.h>

void SystemClock_Config(void);

char c;//指令 0:停止  1:开始
char message[]="hello Windows\n";//输出信息
char tips[]="CommandError\n";//提示1
char tips1[]="Start.....\n";//提示2
char tips2[]="Stop......\n";//提示3
int flag=0;//标志 0:停止发送 1.开始发送


int main(void)
{
	HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();

	//设置接受中断
	HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);


	//当flag为1时,每秒发送一次信息
	//当flag为0时,停止
  while (1)
  {
		if(flag==1){
			//发送信息
			HAL_UART_Transmit(&huart1, (uint8_t *)&message, strlen(message),0xFFFF);

			//延时
			HAL_Delay(1000);
		}
  }
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

	//当输入的指令为0时,发送提示并改变flag
	if(c=='0'){
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips2, strlen(tips2),0xFFFF);
	}

	//当输入的指令为1时,发送提示并改变flag
	else if(c=='1'){
		flag=1;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips1, strlen(tips1),0xFFFF);
	}

	//当输入不存在指令时,发送提示并改变flag
	else {
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips, strlen(tips),0xFFFF);
	}

	//重新设置中断
		HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);
}
/* USER CODE END 4 */
/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

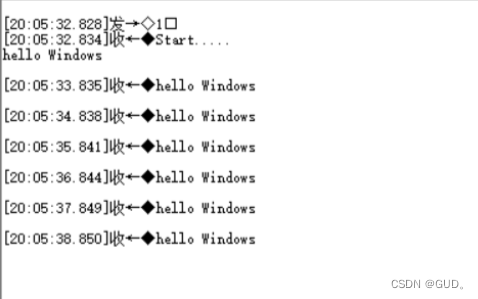

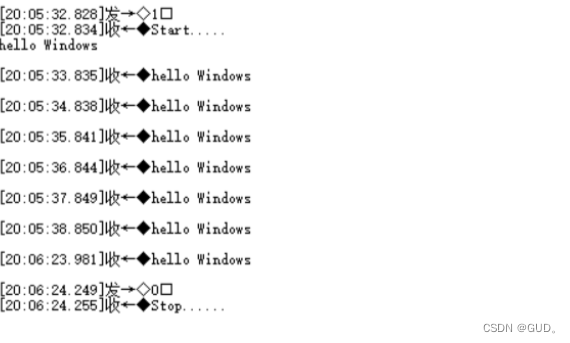

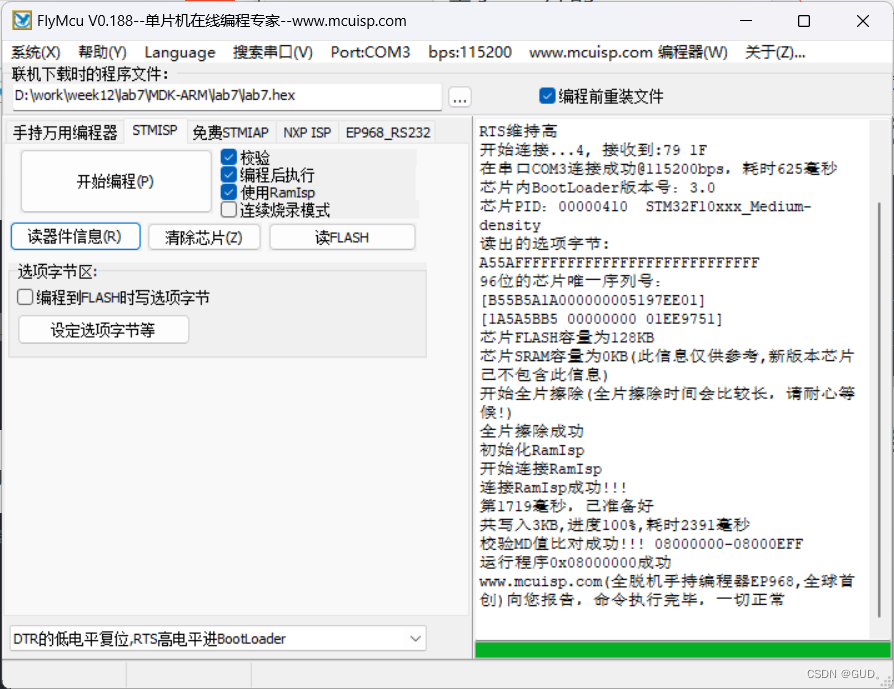

编译烧录
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

五、仿真逻辑分析仪功能观察串口输出波形

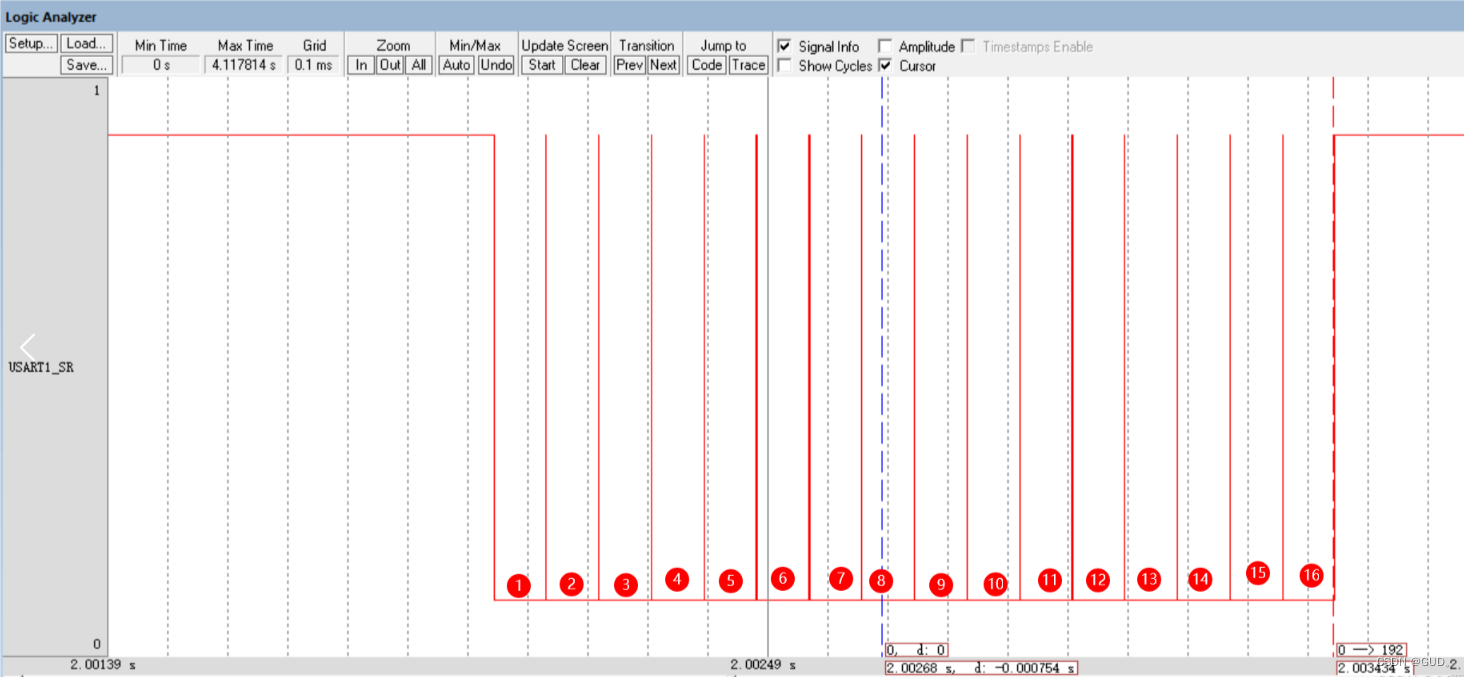

hello windows!\r\n一共有16个字符,所以波形图
在这里插入图片描述

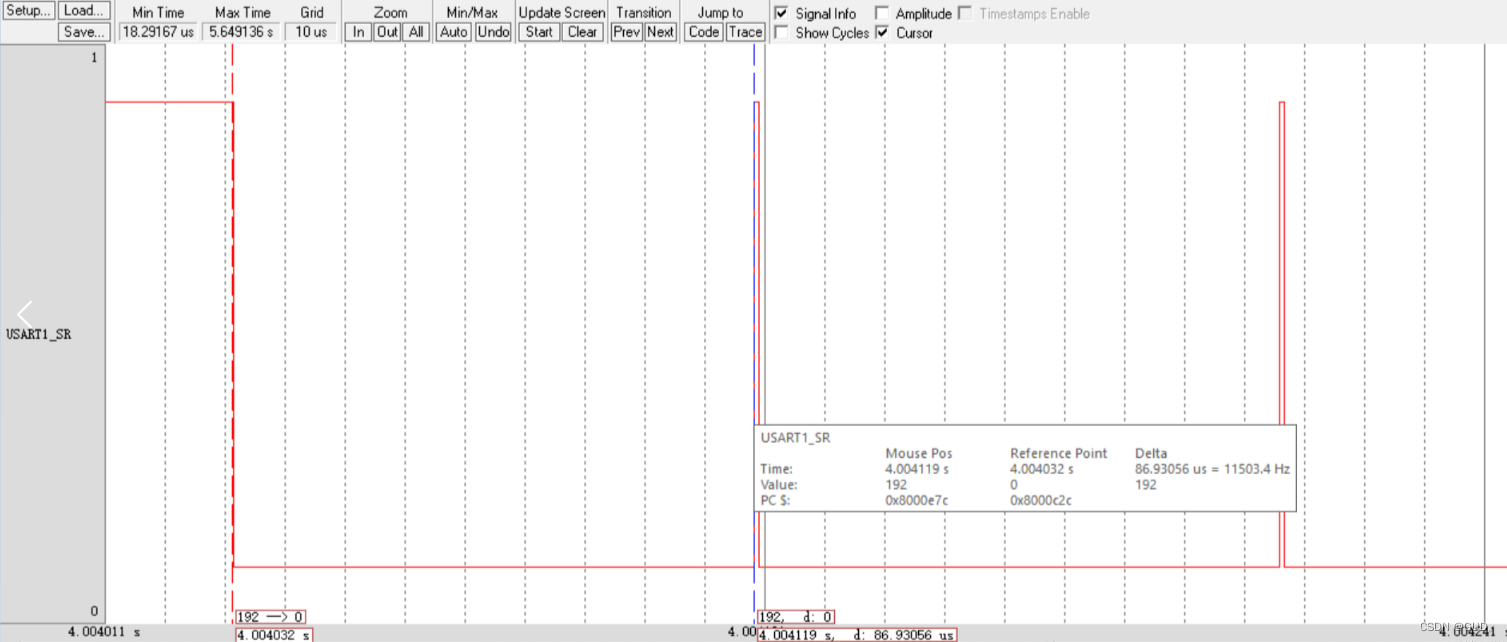

一个char型为8bit,起始位1bit,结束未1bit,故一个数据帧有10bit。
在这里插入图片描述

由上图可以看出,传递10bit需要86.93056微秒,那么1bit就需要8.693056微秒,波特率大约为115034HZ。
