Nordic GPIO配置方法和特性

目录

概述

1 GPIO相关的寄存器

1.1 寄存器特性介绍

1.2 GPIO 核心架构

1.3  关键特性

2 GPIO 配置方法

2.1 寄存器级配置（最高效）

2.2 HAL 库配置（nrfx_gpio）

2.3 Zephyr RTOS 配置（跨平台）

3 低功耗优化技巧

3.1 休眠前配置

3.2 动态驱动强度切换

3.3 ADC 引脚漏电防护

4 外设复用

4.1 UART 引脚配置

4.2 PWM 引脚配置

5 中断高级应用

5.1  多引脚中断分组

5.2 边沿捕获时序

6 调试与诊断

6.1 寄存器快照

6.2 电流异常排查

 6.3  逻辑分析仪连接

7 Nordic 特有功能

7.1 高精度低功耗比较器 (LPCOMP)

7.2 QDEC 旋转解码器

7.3 NFC 天线引脚复用

8 Zephyr 最佳实践

8.1 动态引脚控制

8.2 中断驱动按键

---

概述

本文主要介绍Nordic GPIO核心特性、配置方法和实战技巧。nRF52 系列（如 nRF52832）的 GPIO 控制器提供业界领先的灵活性与低功耗特性，支持 32 个可配置引脚（P0.00-P0.31）。

1 GPIO相关的寄存器

nRF52 系列（如 nRF52832）的 GPIO 控制器提供业界领先的灵活性与低功耗特性，支持 32 个可配置引脚（P0.00-P0.31）。以下是其核心特性、配置方法和实战技巧.

1.1 寄存器特性介绍

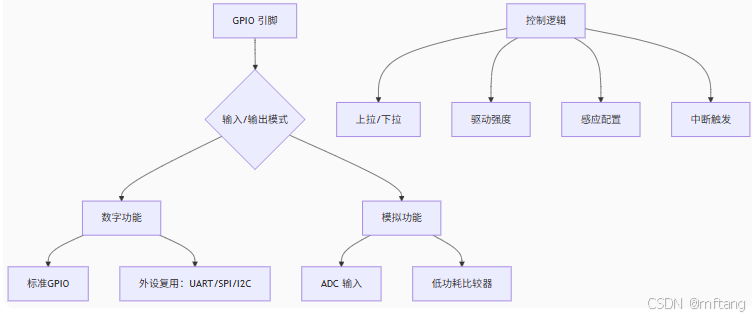

1.2 GPIO 核心架构

1.3  关键特性

1）引脚复用（PIN_CNF[n]）

• 每个引脚独立配置为：

  • GPIO

  • 外设功能（UART/SPI/TWI/PWM）

  • 模拟输入（ADC/LPCOMP）

• 配置寄存器：NRF_P0->PIN_CNF[n] (n=0~31)

2） 可编程驱动强度

值	驱动强度	适用场景
0	标准 (2mA)	通用数字IO
1	高 (5mA)	LED驱动/高速信号
2	低 (0.5mA)	低功耗模式
3	标准 (2mA)	兼容模式

 3）智能感应模式

• 休眠唤醒功耗：仅 0.1μA/引脚

nrf_gpio_cfg_sense_set(pin, NRF_GPIO_PIN_SENSE_LOW);  // 低电平唤醒
nrf_gpio_cfg_sense_set(pin, NRF_GPIO_PIN_SENSE_HIGH); // 高电平唤醒

4）输入缓冲控制

• INPUT 位：

  • 0：断开输入缓冲（省 3μA/引脚）

  • 1：启用输入缓冲（默认）

5） 开漏输出模式

• 支持 I²C 总线电平匹配

NRF_P0->PIN_CNF[pin] = GPIO_PIN_CNF_DRIVE_S0D1 << GPIO_PIN_CNF_DRIVE_Pos;

6）虚拟引脚断开

nrf_gpio_cfg_default(pin); // 高阻态，防漏电

2 GPIO 配置方法

2.1 寄存器级配置（最高效）

// 配置 P0.06 为输出，驱动强度5mA，初始高电平
NRF_P0->DIRSET = (1 << 6);                     // 设为输出
NRF_P0->OUTSET = (1 << 6);                     // 输出高电平
NRF_P0->PIN_CNF[6] = (GPIO_PIN_CNF_DRIVE_H0H1 << GPIO_PIN_CNF_DRIVE_Pos) |
                     (GPIO_PIN_CNF_INPUT_Disconnect << GPIO_PIN_CNF_INPUT_Pos);

2.2 HAL 库配置（nrfx_gpio）

#include "nrfx_gpio.h"

// 配置 P0.08 为输入，上拉电阻，高电平唤醒
nrfx_gpio_cfg_input(8, NRF_GPIO_PIN_PULLUP);
nrfx_gpio_cfg_sense_set(8, NRF_GPIO_PIN_SENSE_HIGH);

2.3 Zephyr RTOS 配置（跨平台）

/* 设备树配置 */
gpio0: gpio@50000000 {
    compatible = "nordic,nrf-gpio";
    gpio-controller;
    #gpio-cells = <2>;
};

/* 应用代码 */
#include <zephyr/drivers/gpio.h>

const struct gpio_dt_spec led = GPIO_DT_SPEC_GET(DT_ALIAS(led0), gpios);
gpio_pin_configure_dt(&led, GPIO_OUTPUT_ACTIVE);

3 低功耗优化技巧

3.1 休眠前配置

void enter_sleep(void) {
    // 1. 关闭所有输出
    NRF_P0->OUTCLR = 0xFFFFFFFF;

    // 2. 配置未使用引脚为高阻态
    for (int i=0; i<32; i++) {
        if (!is_pin_used(i)) {
            nrf_gpio_cfg_default(i);
        }
    }

    // 3. 启用唤醒感应
    nrf_gpio_cfg_sense_set(BUTTON_PIN, NRF_GPIO_PIN_PULLUP,
                          NRF_GPIO_PIN_SENSE_LOW);
}

3.2 动态驱动强度切换

// 高负载时增强驱动
void drive_led(bool high_power) {
    if (high_power) {
        NRF_P0->PIN_CNF[LED_PIN] |= (GPIO_PIN_CNF_DRIVE_H0H1 << GPIO_PIN_CNF_DRIVE_Pos);
    } else {
        NRF_P0->PIN_CNF[LED_PIN] |= (GPIO_PIN_CNF_DRIVE_S0S1 << GPIO_PIN_CNF_DRIVE_Pos);
    }
}

3.3 ADC 引脚漏电防护

void adc_pin_safe(int pin) {
    // ADC采样前
    nrf_gpio_cfg_input(pin, NRF_GPIO_PIN_NOPULL);

    // ADC完成后
    NRF_SAADC->ENABLE = 0; // 禁用SAADC
    nrf_gpio_cfg_default(pin);
}

4 外设复用

4.1 UART 引脚配置

// 配置 P0.06 为 TX，P0.08 为 RX
NRF_UARTE0->PSEL.TXD = 6;
NRF_UARTE0->PSEL.RXD = 8;

// 自动切换引脚功能
NRF_P0->PIN_CNF[6] = (GPIO_PIN_CNF_DIR_Output << GPIO_PIN_CNF_DIR_Pos) |
                     (GPIO_PIN_CNF_INPUT_Disconnect << GPIO_PIN_CNF_INPUT_Pos) |
                     (GPIO_PIN_CNF_DRIVE_H0H1 << GPIO_PIN_CNF_DRIVE_Pos);

4.2 PWM 引脚配置

// 配置 P0.12 为 PWM 输出
NRF_PWM0->PSEL.OUT[0] = 12 | (PWM_PSEL_OUT_CONNECT_Connected << PWM_PSEL_OUT_CONNECT_Pos);

// 保留GPIO控制权
NRF_P0->PIN_CNF[12] &= ~GPIO_PIN_CNF_INPUT_Msk; // 禁用输入

5 中断高级应用

5.1  多引脚中断分组

// 配置 P0.04、P0.05 共享中断
nrf_gpio_cfg_input(4, NRF_GPIO_PIN_PULLDOWN);
nrf_gpio_cfg_input(5, NRF_GPIO_PIN_PULLDOWN);
nrf_gpio_int_enable(NRF_GPIO_PIN_MAP(0,4) | NRF_GPIO_PIN_MAP(0,5));

// 中断处理中识别引脚
void GPIOTE_IRQHandler() {
    uint32_t status = NRF_GPIOTE->EVENTS_IN[0];
    if (status & (1<<4)) {
        // P0.04 触发
        NRF_GPIOTE->EVENTS_IN[0] = 0; // 清除事件
    }
}

5.2 边沿捕获时序

// 精确测量脉冲宽度
void start_pulse_capture() {
    NRF_TIMER0->CC[0] = 0;
    NRF_TIMER0->TASKS_CLEAR = 1;

    // 上升沿开始计时
    nrf_gpio_cfg_input(SIG_PIN, NRF_GPIO_PIN_NOPULL);
    NRF_GPIOTE->CONFIG[0] = (GPIOTE_CONFIG_MODE_Event << GPIOTE_CONFIG_MODE_Pos) |
                            (SIG_PIN << GPIOTE_CONFIG_PSEL_Pos) |
                            (GPIOTE_CONFIG_POLARITY_LoToHi << GPIOTE_CONFIG_POLARITY_Pos);

    // 下降沿结束计时
    NRF_GPIOTE->CONFIG[1] = ...; // 配置为HiToLo
}

6 调试与诊断

6.1 寄存器快照

void gpio_reg_dump(int pin) {
    printk("P0.%02d CNF: %08X\n", pin, NRF_P0->PIN_CNF[pin]);
    printk("OUT: %08X DIR: %08X\n", NRF_P0->OUT, NRF_P0->DIR);
}

6.2 电流异常排查

症状	可能原因	解决方案
休眠功耗 > 5μA	输入缓冲未禁用	INPUT=Disconnected
特定引脚增加 50μA	外部组件漏电	检查并联传感器电源
所有引脚额外 3μA	未配置的引脚悬空	批量设置 cfg_default()
唤醒后功耗不恢复	外设未正确重新初始化	检查 PIN_CNF 恢复流程

 6.3  逻辑分析仪连接

// 使用 P0.30/P0.31 输出调试信号
NRF_P0->DIRSET = (1<<30) | (1<<31);
NRF_P0->OUTSET = (1<<30);  // 触发信号

7 Nordic 特有功能

7.1 高精度低功耗比较器 (LPCOMP)

// 配置 P0.02 为模拟比较输入
NRF_LPCOMP->PSEL = LPCOMP_PSEL_PSEL_AnalogInput2;

7.2 QDEC 旋转解码器

// 配置 P0.15/A 和 P0.16/B 为正交编码输入
NRF_QDEC->PSEL.A = 15;
NRF_QDEC->PSEL.B = 16;

7.3 NFC 天线引脚复用

// 释放 P0.09/P0.10 为 GPIO
NRF_UICR->NFCPINS = UICR_NFCPINS_PROTECT_Disabled;

8 Zephyr 最佳实践

8.1 动态引脚控制

#include <zephyr/drivers/gpio.h>

const struct gpio_dt_spec sensor_power = GPIO_DT_SPEC_GET(DT_PATH(sensor), power_gpios);

void enable_sensor(bool on) {
    gpio_pin_set_dt(&sensor_power, on);
    k_msleep(10); // 等待电源稳定
}

8.2 中断驱动按键

static struct gpio_callback button_cb;

void button_pressed(const struct device *dev, struct gpio_callback *cb, uint32_t pins) {
    // 处理按键
}

void init_button() {
    gpio_pin_configure_dt(&button, GPIO_INPUT);
    gpio_pin_interrupt_configure_dt(&button, GPIO_INT_EDGE_TO_ACTIVE);
    gpio_init_callback(&button_cb, button_pressed, BIT(button.pin));
    gpio_add_callback(button.port, &button_cb);
}
