【ECG心电信号】基于PCA算法婴儿脑电图信号中去除母亲的心电图附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

主成分分析（PCA）应用于婴儿脑电图（EEG）信号中母亲心电图（ECG）伪影的去除，是一种基于信号盲源分离或伪影 subspace 投影的经典方法。其核心思想是：利用 PCA 分解混合信号（婴儿 EEG + 母亲 ECG 伪影），识别并分离出与母亲 ECG 相关的主成分（PCs），然后通过重构剔除这些成分，得到纯净的婴儿 EEG 信号。以下是详细的实现思路、步骤及技术要点：

一、问题背景与核心挑战

1. 问题背景

婴儿 EEG 信号采集时，由于婴儿与母亲身体接触紧密，母亲的心脏电活动（ECG）会通过电容耦合或电磁感应混入婴儿 EEG 电极，形成ECG 伪影。这种伪影的特征是：

• 存在QRS 波群（尖锐的正向 / 负向峰值），频率集中在0.5-40Hz（与母亲心率匹配，通常 60-100 次 / 分钟，对应 1-1.67Hz 的基频及谐波）；

• 伪影能量较强，可能掩盖婴儿 EEG 的弱信号（如 δ 波、θ 波等脑电特征），影响脑发育评估、癫痫检测等临床分析。

2. 核心挑战

• 伪影与 EEG 信号频段重叠

  ：ECG 伪影的低频成分（如 P 波、T 波）与婴儿 EEG 的 δ 波（0.5-4Hz）、θ 波（4-8Hz）频段重叠，传统滤波（如高通滤波）难以有效分离；

• 无参考信号

  ：通常无法同步采集母亲的 ECG 作为参考，需通过信号本身的特征识别伪影；

• 婴儿 EEG 的脆弱性

  ：婴儿 EEG 信号幅值小（通常 1-10μV），处理过程中需避免有效信号的失真。

二、PCA 算法的核心原理与优势

1. PCA 的核心原理

PCA 是一种数据降维与特征提取算法，通过正交变换将高维数据映射到低维的 “主成分空间”，其中：

• 第 1 主成分（PC1）包含数据的最大方差（对应能量最强的信号成分）；

• 后续主成分（PC2、PC3...）依次包含剩余方差，且与前序成分正交；

• 若混合信号中存在强伪影（如母亲 ECG），其对应的主成分会占据前几个 PCs（方差占比高）。

2. PCA 去伪影的优势

• 盲源分离能力

  ：无需母亲 ECG 参考信号，仅通过混合信号的统计特性即可分离伪影；

• 频段无关性

  ：不依赖信号的频率特征，可处理与 EEG 频段重叠的伪影；

• 计算高效

  ：算法复杂度低，适合实时或批量处理 EEG 数据；

• 保真性

  ：仅剔除伪影对应的主成分，最大程度保留婴儿 EEG 的有效特征。

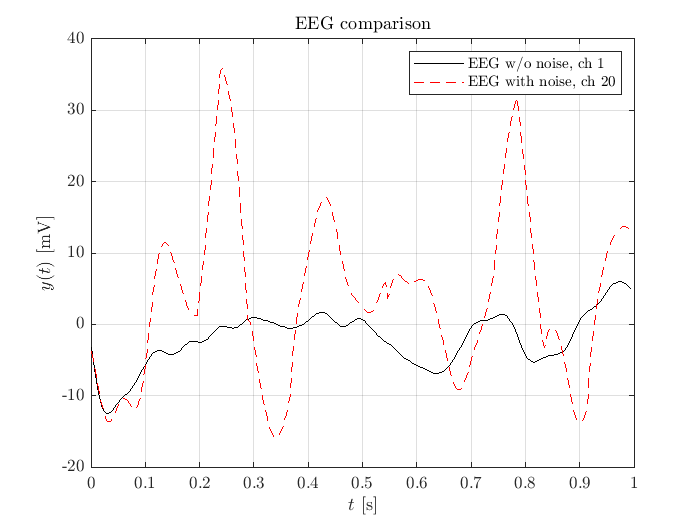

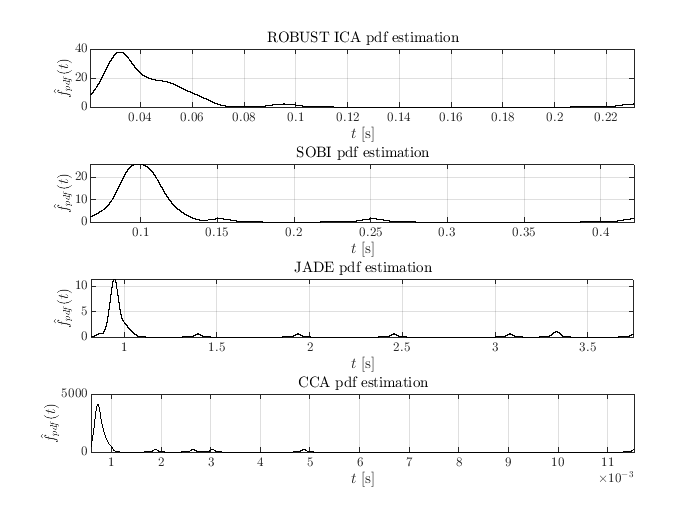

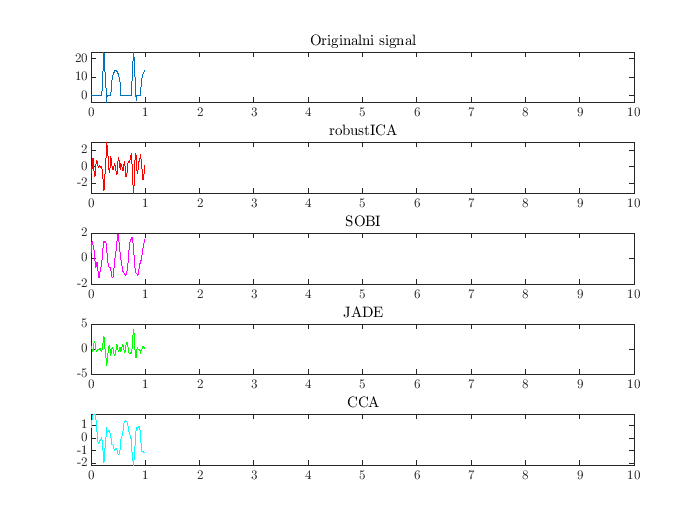

⛳️ 运行结果

📣 部分代码

function r = rmse(s,y)

p = size(s,1);

r1 = zeros(p,1);

r2 = zeros(p,1);

y_inv = -y;

for i = 1:p

for k = 1:size(s,2)

r1(i) = r1(i) + ( s(i,k)- y(i,k) )^2;

r2(i) = r2(i) + ( s(i,k)- y_inv(i,k) )^2;

end

r(i) = min(r1(i),r2(i));

% in case that signal is "inverted"

r(i) = r(i)/size(s,2);

r(i) = sqrt(r(i));

end

% DELETE INVERTED SIGNAL AND USE THIS Fnct.

🔗 参考文献

[1]武悦.基于心电信号对睡眠呼吸暂停综合征判别算法的研究[D].吉林大学[2025-11-18].DOI:CNKI:CDMD:2.1018.213826.

🎈 部分理论引用网络文献，若有侵权联系博主删除
