一、引言：车载 PVA 解算 —— 智能驾驶与车联网的核心定位需求

在智能驾驶、车队管理、高精度地图采集等车载场景中，位置（Position）、速度（Velocity）、姿态（Attitude，简称 PVA）的实时高精度解算是核心技术支撑。例如，L4 级自动驾驶车辆需以厘米级位置精度、0.1m/s 速度精度、0.1° 姿态精度实现路径规划与避障；车联网（V2X）中，车辆需通过 PVA 信息与周边车辆协同，避免碰撞风险。

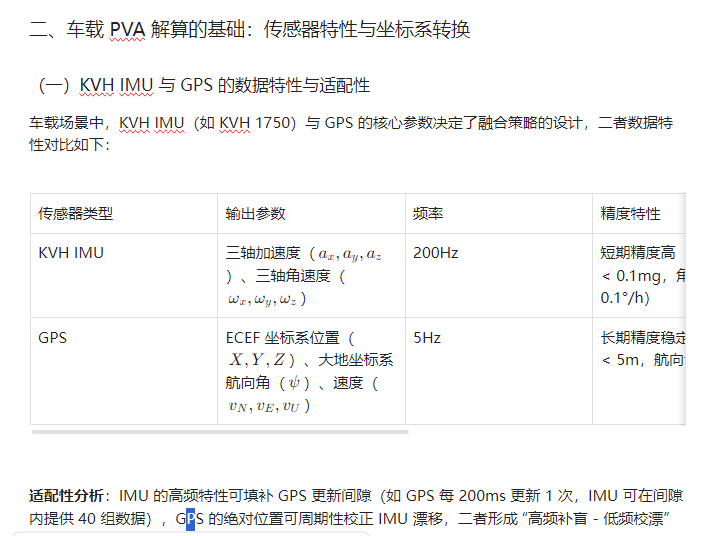

车载定位面临两大核心矛盾：一是IMU（惯性测量单元）的 “短精长漂” 特性——KVH 等车载 IMU 设备可提供高频（100-1000Hz）加速度与角速度数据，短期（<10s）内定位精度高，但受 gyro drift（陀螺漂移）、accelerometer bias（加速度计零偏）影响，长期累积误差显著（1 小时漂移达数公里）；二是GPS 的 “长精短断” 特性——GPS 可提供绝对位置（ECEF 坐标系）与航向信息，长期精度稳定（米级至分米级），但受高楼遮挡、隧道、树荫等遮挡场景影响，易出现信号中断（如地下车库中完全失效），且更新频率低（1-10Hz）。

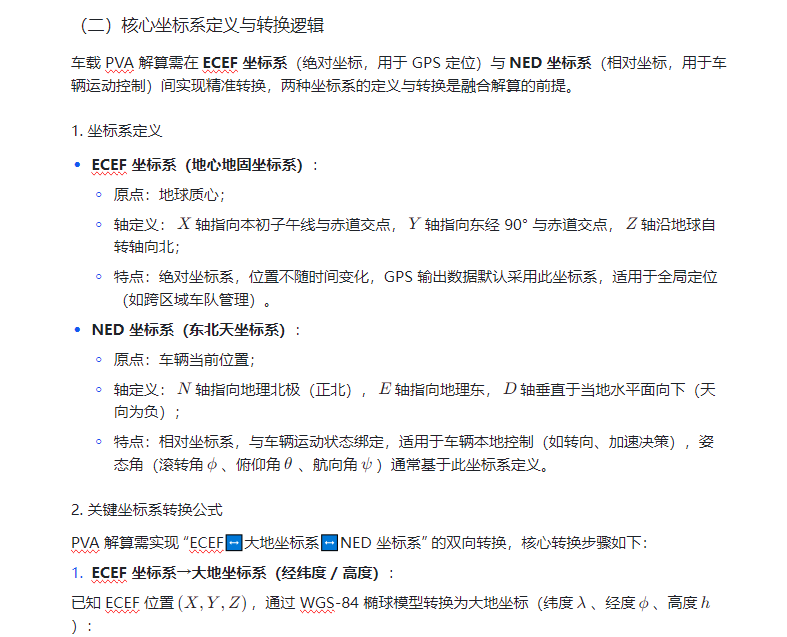

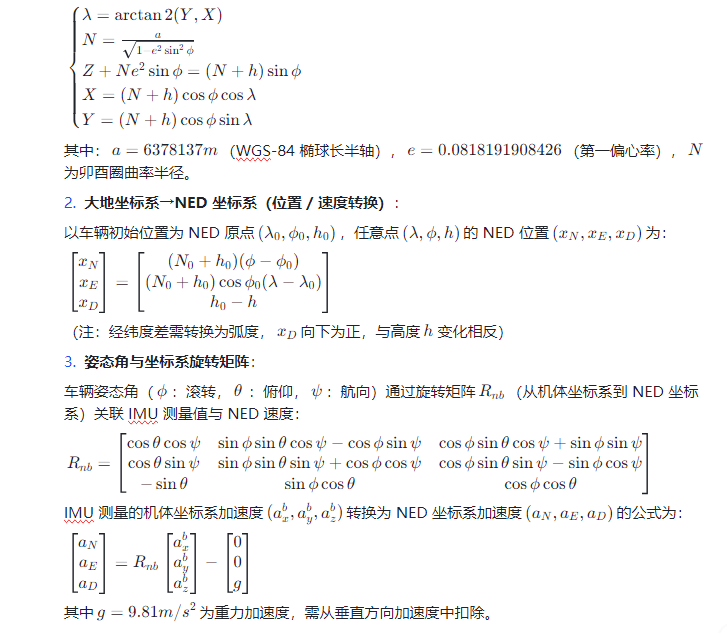

传统单一传感器定位方法存在明显缺陷：纯 IMU 定位无法满足长时程精度需求，纯 GPS 定位在遮挡场景下易失稳。而卡尔曼滤波（Kalman Filter, KF） 凭借 “最优线性无偏估计” 能力，可实现 IMU 与 GPS 数据的动态融合 —— 通过 IMU 高频数据弥补 GPS 更新延迟，利用 GPS 绝对信息校正 IMU 累积误差，同时完成 ECEF（地心地固坐标系）与 NED（东北天坐标系）的跨坐标系 PVA 解算。本文以车载 KVH IMU 与 GPS 为数据来源，构建完整的卡尔曼滤波融合框架，重点突破坐标系转换、误差建模、观测更新等关键技术，实现全场景下的稳定 PVA 输出。

⛳️ 运行结果

📣 部分代码

%{

Constant velocity tightly-coupled EKF

%}

clear; clc; close all;

%% !!!!!! Testing with old lab data

load('RCVR1.mat'); % novatel on car

%% INIT

rcvr1 = gnssReceiver();

psr1 = RCVR1{1}.L1.psr;

dopp1 = RCVR1{1}.L1.dopp;

svPos1 = RCVR1{1}.L1.svPos;

svVel1 = RCVR1{1}.L1.svVel;

clkCorr1 = RCVR1{1}.L1.clkCorr;

est1 = rcvr1.pv3D(psr1,dopp1,svPos1,svVel1,clkCorr1, 1);

lla = ecef2lla(est1.pos'); % init position

% init state vector

pos(:,1) = est1.pos';

vel(:,1) = est1.vel;

clkBias(1) = est1.clock_bias;

clkDrift(1) = est1.clock_drfit;

X(:,1) = [pos; vel; clkBias(1); clkDrift(1)];

%% TUNING

P(:,:,1) = est1.P;

Q = 100*eye(8,8);

%% Main Loop

start = RCVR1{1,1}.L1.gpsTime;

stop = RCVR1{end,1}.L1.gpsTime;

time = 0:1:stop-start;

% loop through all measurements

C = physconst('LightSpeed');

for i = 1:length(RCVR1)

SVpsr = RCVR1{i,1}.L1.psr;

psrSigma = ones(length(SVpsr),1); % PLACE HOLDER

SVdopp = RCVR1{i,1}.L1.dopp;

doppSigma = 10000000*ones(length(SVdopp),1); % PLACE HOLDER

SVpos = RCVR1{i,1}.L1.svPos;

SVvel = RCVR1{i,1}.L1.svVel;

clkCorr = RCVR1{i}.L1.clkCorr;

% correct pseudoranges ( may need to be subtracted )

SVpsr = SVpsr + clkCorr*C;

% find time step between gps measurements

dt = RCVR1{i,1}.L1.gpsTime - RCVR1{max([i-1,1]),1}.L1.gpsTime;

%%%%%%%%%%%%%%%%%%%%%%% Meas Update %%%%%%%%%%%%%%%%%%%%%%%%

if i ~= 0

[dZ, H, R] = TC_MeasModel(X(:,i), SVpsr, psrSigma, SVdopp, doppSigma, SVpos, SVvel);

[X(:,i), P(:,:,i), dX(:,i)] = EKF_MeasUpdate(X(:,i), P(:,:,i), dZ, H, R);

end

%%%%%%%%%%%%%%%%%%%%%%% Time Update %%%%%%%%%%%%%%%%%%%%%%%%%

if i ~= length(RCVR1)

[X(:,i+1), P(:,:,i+1)] = constVelTU(X(:,i), P(:,:,i), Q, dt);

end

end

%% Plotting

% --- convert to NED

wgs84 = wgs84Ellipsoid('meter');

[N, E, D] = ecef2ned(X(1,:), X(2,:), X(3,:), lla(1), lla(2), lla(3), wgs84);

% trajectory plot

lla = ecef2lla(X(1:3,:)');

figure()

geoplot(lla(:,1), lla(:,2));

% geolimits([32.5948 32.5961], [-85.2962 -85.2943]);

geobasemap satellite

% NED plot

figure('Name', 'NED position Estimates')

subplot(3,1,1)

plot(time,N)

xlabel('Time (s)')

ylabel('Meters')

title('North')

subplot(3,1,2)

plot(time,E)

xlabel('Time (s)')

ylabel('Meters')

subplot(3,1,3)

plot(time,D)

xlabel('Time (s)')

ylabel('Meters')
