用于无线传感器网络（WSN）的AODV路由协议研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

无线传感器网络（WSN）在物联网（IoT）和各种监控应用中发挥着关键作用。在WSN中，高效的路由协议对于数据传输至关重要。AODV（Ad hoc On-Demand Distance Vector）路由协议由于其按需建立路由的特性，在移动自组织网络（MANET）和WSN中得到了广泛研究。本文旨在探讨如何在MATLAB环境下，通过图形用户界面（GUI）实现AODV路由协议，并对其在WSN中的应用进行研究。

AODV协议是一种反应式路由协议，它只在需要时才建立路由。当源节点需要向目标节点发送数据时，它会发起路由发现过程。该过程通过广播路由请求（RREQ）消息来完成。RREQ消息中包含源节点地址、目标节点地址、源节点序列号和广播ID等信息。当RREQ消息到达中间节点时，如果该节点没有到目标节点的有效路由，它会将RREQ消息转发给其邻居节点。如果中间节点有到目标节点的有效路由，它会向源节点发送路由回复（RREP）消息。RREP消息中包含目标节点地址、目标节点序列号、跳数和有效时间等信息。源节点收到RREP消息后，会选择跳数最短的路由作为到目标节点的路由。

在MATLAB中实现AODV路由协议，可以充分利用MATLAB强大的数值计算和仿真能力。首先，可以定义WSN中的节点模型，包括节点的坐标、通信范围、能量等属性。其次，需要实现RREQ、RREP和RERR（路由错误）等消息的生成、发送和接收机制。这些消息的传输可以通过模拟无线信道来完成，例如，可以使用距离衰减模型来模拟信号强度随距离的衰减。在路由建立和维护过程中，需要维护路由表，其中包含到目标节点的下一跳、跳数和序列号等信息。当路由断裂时，需要通过RERR消息来通知相关节点更新路由表。

为了提高用户对AODV协议运行过程的理解，可以通过MATLAB GUI来设计一个直观的仿真平台。GUI可以包含以下几个主要功能模块：

1. 网络拓扑生成模块

   ：允许用户自定义WSN中的节点数量、节点分布、通信范围等参数，并可视化地展示网络拓扑结构。用户可以通过拖拽节点来改变节点位置，或者通过设置参数来随机生成节点分布。

2. AODV协议参数设置模块

   ：允许用户设置AODV协议相关的参数，如RREQ广播间隔、路由超时时间、最大跳数等。这些参数的设置将直接影响协议的性能。

3. 数据传输模拟模块

   ：用户可以指定源节点和目标节点，模拟数据包从源节点到目标节点的传输过程。GUI可以实时显示数据包的路径、跳数、传输延迟等信息。

4. 路由表显示模块

   ：实时显示每个节点的路由表内容，包括目标节点、下一跳、跳数和序列号等信息，帮助用户理解路由的建立和维护过程。

5. 性能评估模块

   ：在仿真结束后，GUI可以计算并显示AODV协议的性能指标，如数据包投递率、平均端到端延迟、路由开销等。这些指标可以帮助用户评估协议的性能。

通过MATLAB GUI实现AODV路由协议的仿真，可以方便地进行各种场景的测试和分析。例如，可以研究节点移动性、网络密度、通信范围等因素对AODV协议性能的影响。此外，还可以对AODV协议进行改进和优化，例如，可以引入能量感知路由机制，以延长WSN的寿命。

基于MATLAB GUI实现的AODV路由协议仿真平台，不仅能够深入理解AODV协议的原理和工作机制，还能够为WSN路由协议的性能评估和优化提供一个强大的工具。这将有助于推动WSN技术在各个领域的应用和发展。

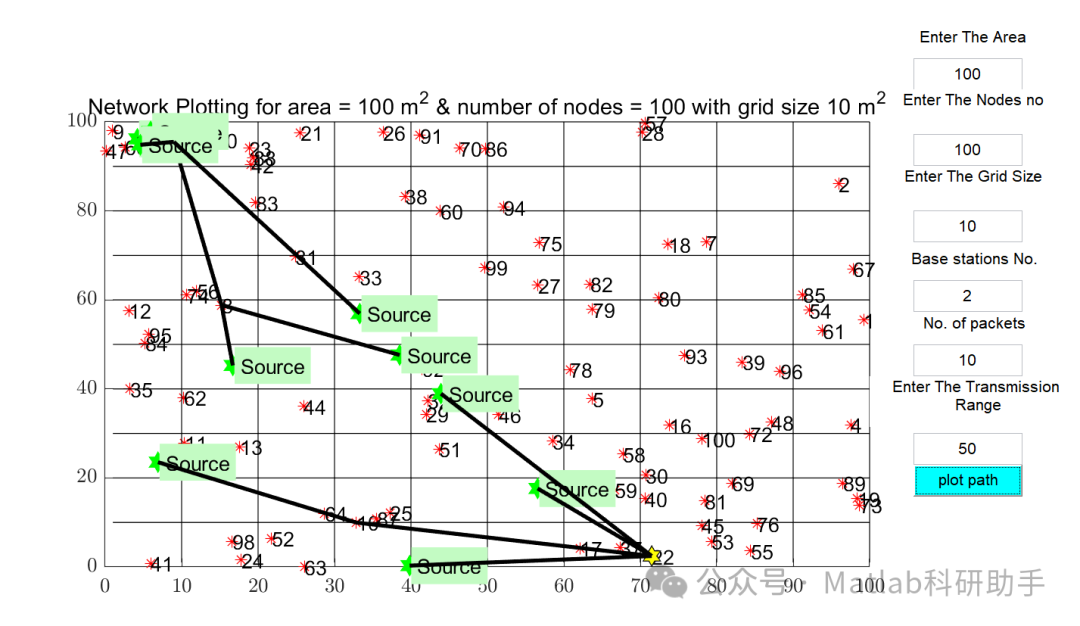

⛳️ 运行结果

🔗 参考文献

[1] 王杉,魏急波,邓书林,等.一种新的跨层功率控制无线传感器网络路由协议[J].传感技术学报, 2008, 21(8):4.DOI:10.3969/j.issn.1004-1699.2008.08.023.

[2] 张德海.无线多媒体传感器网络路由协议研究[D].西安电子科技大学[2025-09-20].DOI:CNKI:CDMD:2.1015.429254.

[3] 徐明.无线传感器网络安全路由协议研究[D].西安电子科技大学[2025-09-20].DOI:10.7666/d.y1668671.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
