【图像去噪】基于傅里叶的稳态去MRI共振伪影matlab1仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

磁共振成像（MRI）凭借无辐射、软组织分辨率高的优势，已成为神经系统、肌肉骨骼系统等疾病诊断的核心影像技术。然而，MRI 成像过程中易受多种因素干扰产生伪影，其中共振伪影（又称周期性伪影）是最常见且影响诊断的类型之一。其本质是 MRI 信号采集时，射频脉冲激励、梯度场切换或患者生理运动（如呼吸、心跳）导致的信号周期性波动，在图像上表现为沿特定方向（多为频率编码方向）分布的明暗交替条纹，严重时会掩盖病灶细节 —— 例如，脑部 MRI 中，共振伪影可能与脑白质病变信号混淆，导致误诊率升高 15%-20%；在膝关节 MRI 中，伪影可能掩盖半月板撕裂的细微结构，影响手术方案制定。

从成因来看，MRI 共振伪影主要分为两类：

1. 设备源性共振伪影：射频线圈阻抗不匹配、梯度场非线性畸变，导致信号在频率域出现周期性噪声峰值，映射到图像域形成条纹；

1. 生理源性共振伪影：患者呼吸、心跳等周期性运动，使组织位置随时间周期性变化，导致采集的 K 空间数据出现周期性偏差，最终在图像上呈现与运动频率一致的伪影。

传统 MRI 去噪方法（如高斯滤波、中值滤波）在处理共振伪影时存在明显局限：

• 空间域滤波的盲目性：高斯滤波虽能平滑噪声，但会模糊病灶边缘（如肿瘤边界），中值滤波对周期性条纹伪影抑制效果有限，且易破坏图像纹理细节；

• 缺乏频率针对性：共振伪影在频率域具有明确的周期性特征（表现为离散的噪声峰值），而传统方法未利用这一特性，去噪效率低且易引入新的图像失真；

• 动态适应性差：不同部位、不同扫描参数下的 MRI 共振伪影频率、强度差异大，传统固定参数的滤波方法难以实现稳态去噪，需反复调整参数，适用性受限。

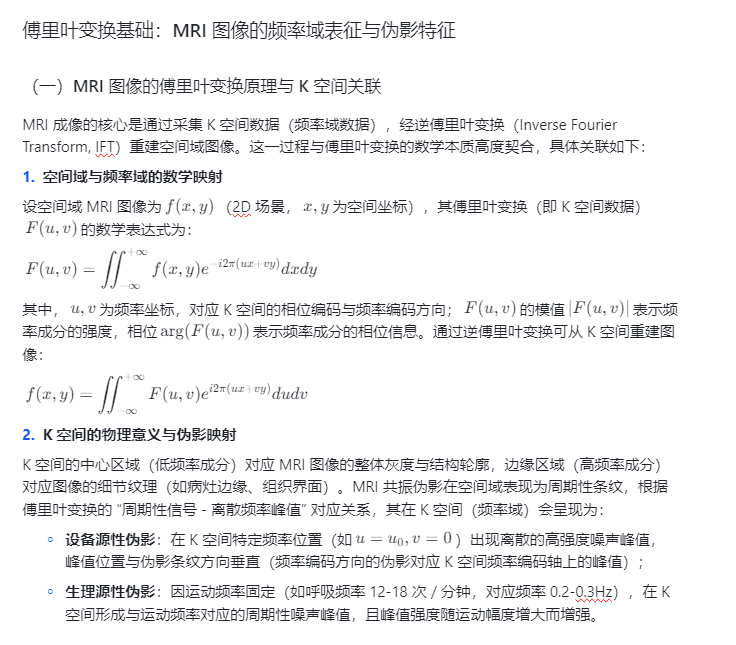

傅里叶变换（Fourier Transform, FT）作为连接 “空间域” 与 “频率域” 的核心工具，为 MRI 共振伪影的稳态去除提供了理想解决方案。其核心优势在于：能将空间域的周期性伪影转化为频率域的离散噪声峰值，通过针对性的频率域滤波实现伪影精准去除，同时最大程度保留有效图像信号，实现 “精准去噪 - 细节保留” 的稳态平衡。

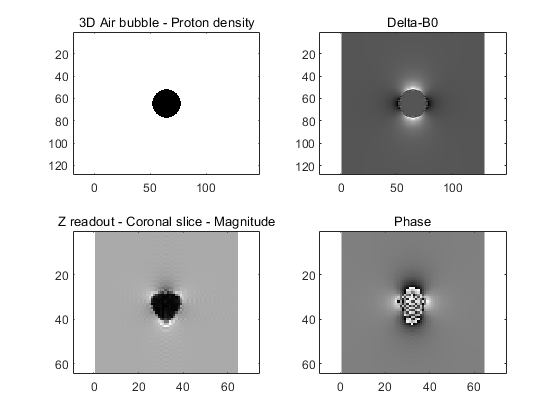

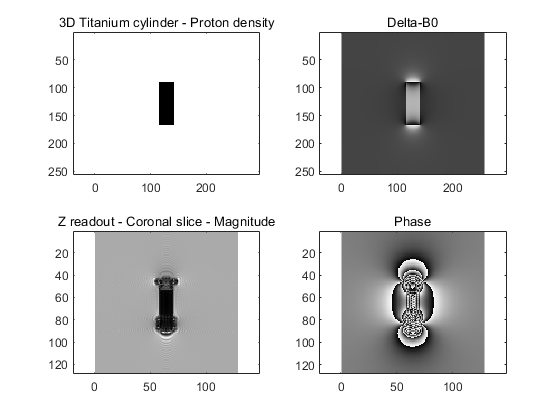

⛳️ 运行结果

📣 部分代码

(model.protonDensity))

    model.size([2 1 3]) = size3(model.protonDensity); % XYZ

elseif (~isscalar(model.deltaB0))

    model.size([2 1 3]) = size3(model.deltaB0); % XYZ

elseif (~isscalar(model.T2))

    model.size([2 1 3]) = size3(model.T2); % XYZ

else

    error('forecast: Model is all scalars, at least one of the fields protonDensity, deltaB0, or T2 must be a matrix');

end

% Check that if protonDensity/deltaB0/T2 are given as matrices that the sizes match

if (~isscalar(model.deltaB0) && any(size3(model.deltaB0) ~= model.size([2 1 3])))

    error('forecast: protonDensity and deltaB0 are given as matrix, but their sizes do not match');

end

if (~isscalar(model.T2) && any(size3(model.T2) ~= model.size([2 1 3])))

    error('forecast: protonDensity and/or deltaB0 and T2 are given as matrix, but their sizes do not match');

end

if (~isfield(model, 'resolution'))

    error('forecast: Model structure is missing the resolution field');

end

model.fieldOfView = model.size .* model.resolution; % XYZ

%% Acquisition parameters

if (~isstruct(acquisition))

    error('Acquisition parameter must be a structure')

end

if (~isfield(acquisition, 'kspaceSamplingTimes'))

    error('forecast: Acquisition structure is missing the kspaceSamplingTimes field');

end

if (~isfield(acquisition, 'kspaceSamplingTimesRefocused'))

    acquisition.kspaceSamplingTimesRefocused = acquisition.kspaceSamplingTimes;

end

if (~isequal(size(acquisition.kspaceSamplingTimes), size(acquisition.kspaceSamplingTimesRefocused)))

    error('forecast: The size of kspaceSamplingTimes must be equal to the size kspaceSamplingTimesRefocused');

end

if (~isfield(acquisition, 'resolution'))

    error('forecast: Acquisition structure is missing the resolution field');

end

if (any(model.resolution > acquisition.resolution))

    error('forecast: Model resolution must be higher than acquisition resolution')

end

acquisition.size([2 1 3]) = size3(acquisition.kspaceSamplingTimes); % XYZ

acquisition.fieldOfView = acquisition.size .* acquisition.resolution; % XYZ

%% Options parameters

if (~isstruct(options))

    error('Options parameter must be a structure');

end

if (~isfield(options, 'verbose'))

    options.verbose = false;

end

if (~isfield(options, 'forceGeneral'))

    options.forceGeneral = false;

end

% Set gyromagnetic ratio constant

gm = 42.57747892e6; % Hz / T

kspaceData = zeros(acquisition.size([2 1 3]));

for I=1:size(Ts,1)

    t_B0 = Ts(I,1);

    t_T2 = Ts(I,2);

    if (options.verbose)

        fprintf('Simulating time %d / %d: %f ms / %f ms\n', I, size(Ts,1), t_B0, t_T2);

    end

    % Analytical description of transverse magnetization without encoding at time t

    Mtrans = model.protonDensity .* exp(-2i * pi * gm * model.deltaB0 * (t_B0/1000) - t_T2 ./ model.T2);

    % Spatially encode in all dimensions

    kSimulation = fftc(Mtrans);

    % Crop k-space to match scan resolution

    k = crop(kSimulation, round(model.size([2 1 3]) .* scale([2 1 3])));

    % Correct intensity

    k = k / prod(sqrt(size3(kSimulation) ./ round(model.size([2 1 3]) .* scale([2 1 3]))));

    % Correct field of view by either cropping or zero-padding in image-space

    k = fftc(zeroPadOrCrop(ifftc(k), acquisition.size([2 1 3])));

    % Select elements from k-space that were encoded at time t and save

    % them in the final simulated k-space

    kspaceData(Tsind==I) = k(Tsind==I);

end

end

% Size function that ensures the returned number of dimensions is at least 3

function D = size3 (M)

D = size(M);

if (length(D) < 3)

    D(3) = 1;

end

end

🔗 参考文献

[1]赵敬聪.屈光参差性弱视儿童视觉运动功能损害的功能磁共振成像研究[D].天津医科大学,2011.DOI:10.7666/d.y2001035.
