基于CNN-BiLSTM+SHAP可解释性分析的回归预测 Matlab代码(多输入单输出)

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在多输入单输出（MISO）的回归预测场景中，数据往往同时包含局部空间特征和双向时序依赖关系。例如，预测城市日均 PM2.5 浓度（单输出）时，需要考虑过去 7 天的小时级气象数据（时序特征）、区域污染源分布图像（空间特征）以及季节、节假日等静态特征（多输入）。此时，CNN-BiLSTM 模型凭借卷积神经网络（CNN）的空间特征提取能力和双向长短期记忆网络（BiLSTM）的双向时序建模能力，成为处理这类复杂数据的理想选择。本文将详细阐述该模型在 MISO 回归预测中的应用，并结合 SHAP 可解释性分析，揭示多输入特征对预测结果的影响机制。

一、CNN-BiLSTM 模型：多输入特征的双向时空融合

1.1 模型结构与核心优势

CNN-BiLSTM 模型的结构设计围绕 “空间特征提取 — 双向时序建模 — 多特征融合” 三个核心环节展开：

• CNN 层：针对高维空间特征（如污染源分布图像、传感器信号的频谱图），通过卷积核捕捉局部关联信息。例如，对 256×256 的污染源图像，使用 3×3 的卷积核可提取不同区域的污染物聚集特征，池化层则压缩维度并保留关键信息，最终输出固定维度的空间特征向量（如 256 维）。

• BiLSTM 层：相较于单向 LSTM 或 GRU，BiLSTM 由正向 LSTM 和反向 LSTM 组成，能同时利用 “过去到现在” 和 “未来到现在” 的时序信息。在 MISO 场景中，这意味着不仅能分析历史数据的趋势（如前 3 天的 PM2.5 变化），还能结合后续数据的关联（如后 2 天的气象反推影响），更全面地捕捉时序依赖。例如，处理过去 7 天的小时级气象数据时，BiLSTM 可输出包含双向时序特征的向量（如 128 维）。

• 多特征融合层：对于静态特征（如季节编码、区域类型），通过嵌入层或全连接层转换为低维向量（如 32 维），再与 CNN 提取的空间特征、BiLSTM 输出的时序特征拼接，形成全局特征向量，最终通过全连接层映射到单输出值。

其核心优势在于：既能挖掘输入特征的局部空间关联，又能捕捉双向时序依赖，尤其适合多输入特征中同时存在空间异质性和复杂时序交互的场景。

1.2 多输入特征的分层处理策略

针对 MISO 场景中输入特征的多样性，模型采用 “分支并行处理” 策略，确保不同类型特征得到针对性提取：

1. 空间特征分支（如图像、高维传感器阵列）：

• 输入：污染源分布图像（256×256×3）、设备振动信号的二维频谱图（128×128）等。

• 处理：通过 3 层 CNN（卷积 + 批归一化 + ReLU + 最大池化）提取特征，输出 128 维空间特征向量。

1. 时序特征分支（如多变量时间序列）：

• 输入：过去 7 天的小时级 PM2.5 浓度、温度、湿度数据（7×24×3）。

• 处理：先通过 1D 卷积层（捕捉局部时序关联，如连续 3 小时的气象变化），再输入 BiLSTM 层（256 个单元），输出 256 维双向时序特征向量。

1. 静态特征分支（如类别型、数值型属性）：

• 输入：季节（1-4）、区域人口密度（数值）、是否节假日（0/1）。

• 处理：类别特征通过嵌入层转换，数值特征标准化后通过全连接层，合并为 64 维静态特征向量。

各分支特征拼接后（128+256+64=448 维），经注意力层（动态分配各分支权重）和全连接层，输出单预测值（如日均 PM2.5 浓度）。

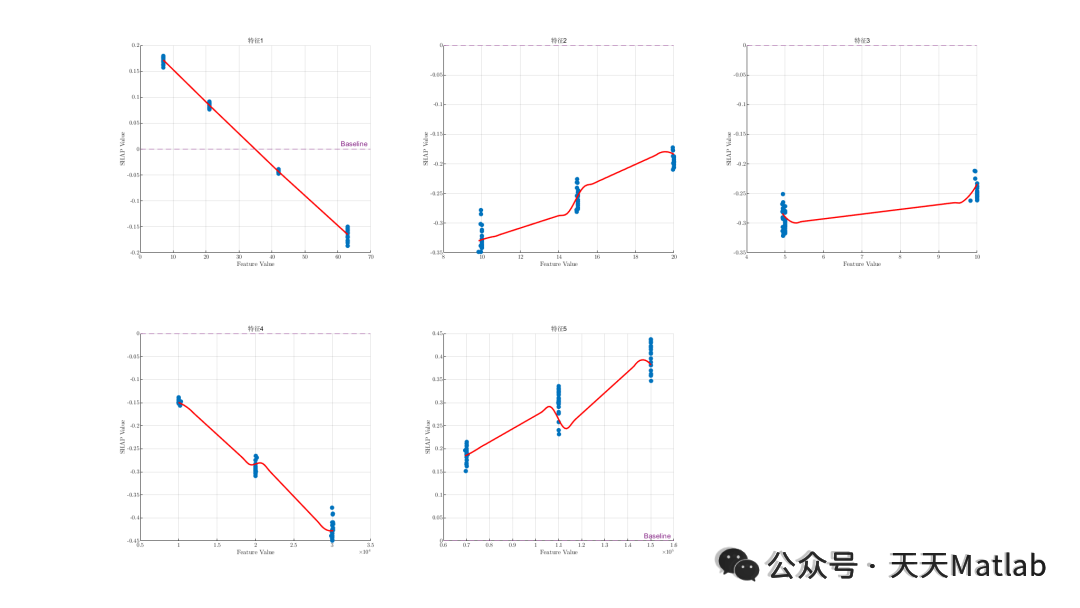

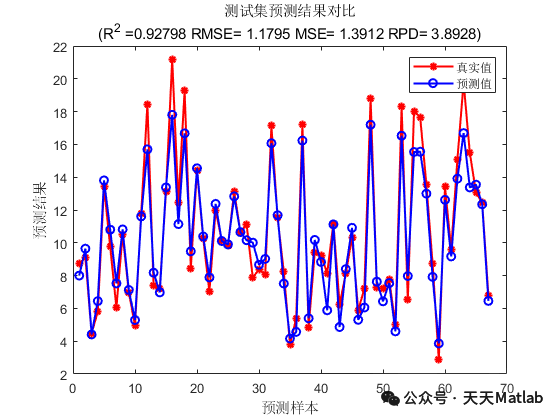

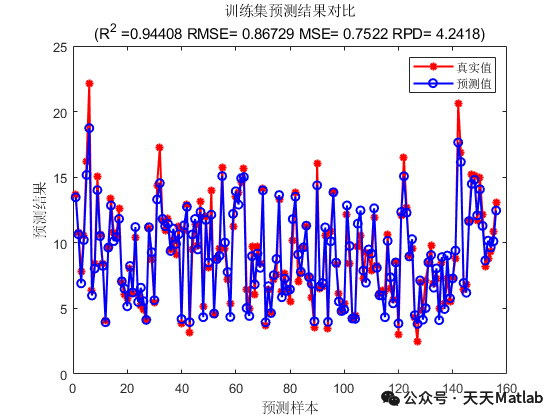

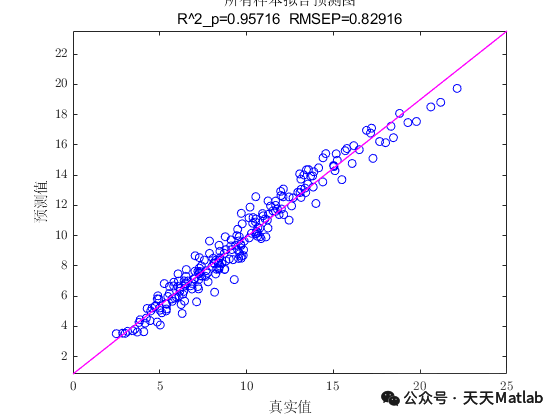

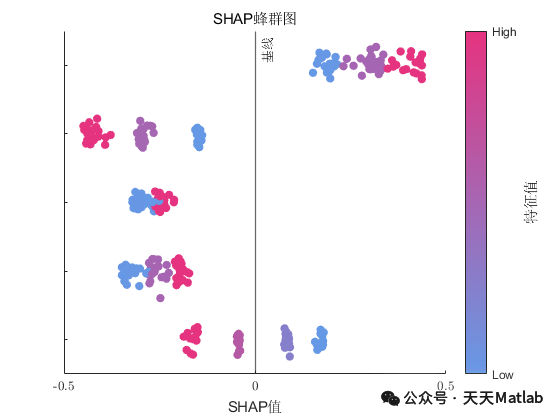

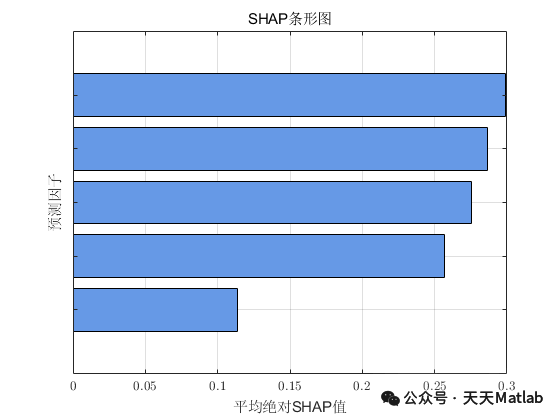

⛳️ 运行结果

📣 部分代码

🔗 参考文献
