🔥 内容介绍

在工业检测、物流仓储、智能制造等领域，物体体积的快速、精准测量是提升效率的关键环节。传统接触式测量（如游标卡尺、激光测距仪）存在操作繁琐、速度慢、难以适应批量检测等问题，而基于双目视觉的物体体积测量技术凭借非接触、高效率、可批量处理等优势，成为近年来的研究热点。其核心是通过双目相机获取物体的三维点云数据，结合三维重建与体积计算算法，实现对规则或不规则物体的体积测量。

一、技术原理：从二维图像到三维体积的转化

双目视觉物体体积测量的本质是 **“三维重建 + 体积计算”** 的结合，其技术链条建立在双目立体匹配的景深计算基础上（前文已阐述），并进一步延伸至三维空间的体积求解。

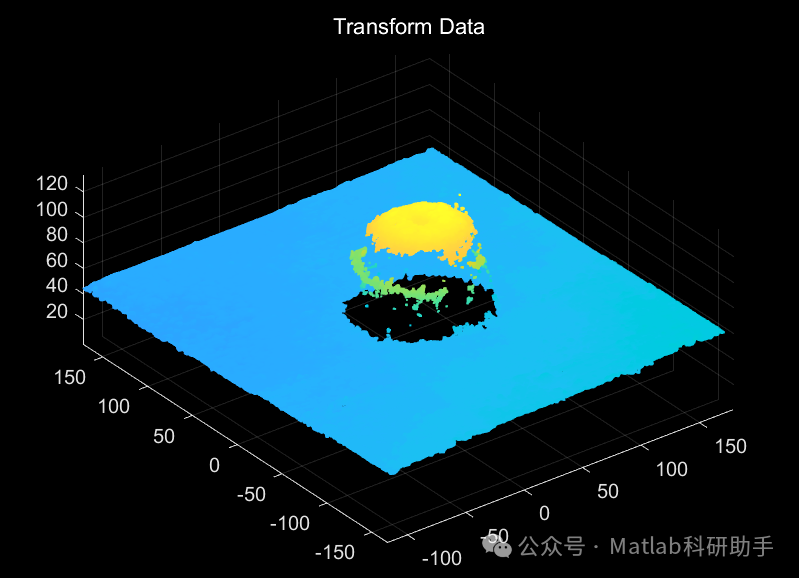

1. 三维点云的获取

双目相机通过立体匹配得到物体表面各像素的深度信息后，结合相机内参（焦距、主点坐标）可将二维像素坐标（u, v）转换为三维空间坐标（X, Y, Z），形成物体的三维点云。点云是物体表面的离散采样集合，每个点包含三维空间位置信息，密集程度取决于图像分辨率与匹配精度（通常百万像素相机可生成数百万点的稠密点云）。

2. 体积计算的核心思路

体积计算的前提是获取物体的三维轮廓，根据物体形态可分为两类：

规则物体（如长方体、圆柱体）：通过点云拟合几何模型（如最小二乘法拟合平面、圆柱面），提取长、宽、高或半径、高度等关键参数，代入对应几何公式计算体积（如长方体体积 = 长 × 宽 × 高）。

不规则物体（如水果、零件毛坯）：需通过点云重建物体的封闭三维表面（如泊松重建、Alpha Shapes 算法），再采用空间积分法计算封闭曲面所包围的体积。例如将三维空间划分为微小体素（Voxel），统计物体内部体素的数量与体积，累加得到总体积。

二、算法流程：从图像采集到体积输出的完整链路

基于双目视觉的物体体积测量需经过多步协同处理，各环节的精度直接影响最终体积结果，具体流程如下：

1. 系统搭建与参数校准

硬件配置：双目相机（基线长度根据测量范围选择，如测量小物体采用 10-50cm 基线，大物体采用 1-2m 基线）、光源（避免反光与阴影，常用环形光源或漫反射光源）、载物台（需纯色背景，便于物体与背景分割）。

相机校准：通过棋盘格标定板获取内参（fx, fy, cx, cy）与外参（旋转矩阵 R、平移向量 T），确保左右相机坐标系统一；同时需对载物台平面进行标定，确定测量坐标系的基准面（如将载物台平面设为 Z=0，简化后续高度计算）。

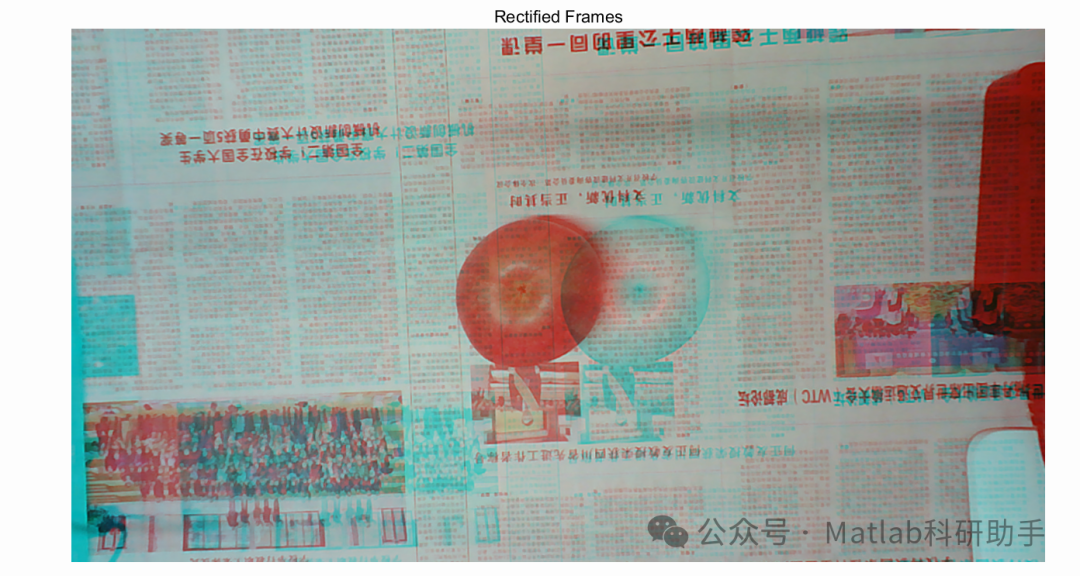

2. 图像采集与预处理

图像采集：控制双目相机同步拍摄物体图像，需保证物体完全处于视野内，且表面纹理清晰（弱纹理物体可粘贴标记点增强特征）。

预处理：

背景分割：采用阈值分割（如 Otsu 算法）、边缘检测（Canny 算子）或深度学习语义分割（如 U-Net）分离物体与背景，提取物体的感兴趣区域（ROI），减少背景点云对后续处理的干扰。

点云去噪：通过统计滤波（移除距离均值过远的离群点）、半径滤波（保留邻域内点数足够的点）消除匹配误差或反光导致的噪声点，避免噪声点扭曲物体轮廓。

3. 三维点云重建与优化

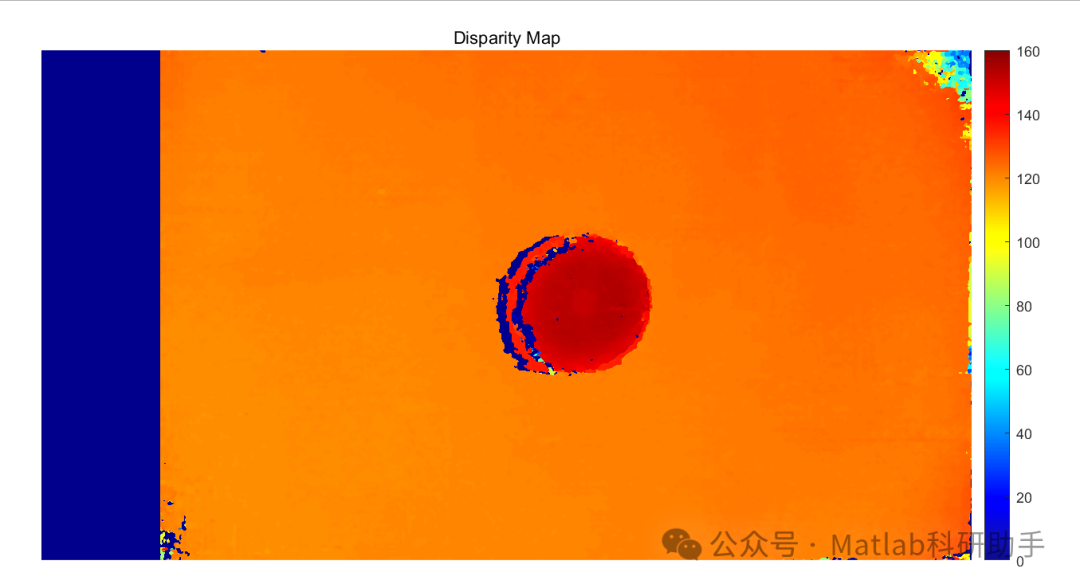

稠密点云生成：采用高精度立体匹配算法（如 PSMNet、GwcNet）计算物体 ROI 区域的视差图，结合相机参数转换为三维点云。对于弱纹理物体，可通过主动投射结构光（如随机散斑）增强表面纹理，提升匹配精度。

点云配准与拼接（针对大尺寸物体）：当物体尺寸超过双目相机视野时，需多角度拍摄并通过点云配准（如 ICP 算法）将多视角点云拼接为完整三维模型，再进行体积计算。

4. 体积计算核心算法

根据物体形态选择对应算法，以下为两类典型场景的实现方法：

（1）规则物体：模型拟合与参数提取

以长方体零件为例，步骤如下：

点云分割：通过平面拟合分离零件的 6 个表面（顶面、底面、四个侧面），例如采用 RANSAC 算法迭代拟合平面，区分不同朝向的表面点云。

参数计算：

底面与顶面的距离为 “高度”（Z 轴方向差）；

两个相对侧面的距离为 “宽度”（X 轴方向差）；

另外两个相对侧面的距离为 “长度”（Y 轴方向差）。

体积计算：代入公式 V = 长 × 宽 × 高，结合单位转换（如将像素单位转换为毫米）得到实际体积。

（2）不规则物体：表面重建与空间积分

以苹果体积测量为例，步骤如下：

点云封闭化：采用泊松重建算法构建物体的光滑表面网格（Mesh），通过补全点云缺失区域（如物体底部与载物台接触的盲区）确保表面封闭。

体积积分：

体素法：将三维空间划分为边长 1mm 的立方体体素，遍历所有体素，判断其是否在封闭网格内部（通过射线法：从体素中心向任意方向发射射线，若与网格表面交点为奇数则在内部）。

网格积分法：对封闭网格的每个三角形面元，通过高斯散度定理将体积积分转化为表面积分，计算每个面元对体积的贡献并累加（精度更高，适合高精度场景）。

5. 精度校准与误差修正

由于相机畸变、匹配误差、点云噪声等因素，直接计算的体积可能存在偏差，需通过校准实验修正：

采用已知体积的标准物体（如标准砝码、量块）进行多次测量，建立 “测量值 - 真实值” 的误差模型（如线性回归），对后续测量结果进行补偿。

针对系统误差（如相机焦距标定偏差），通过迭代优化算法（如 Levenberg-Marquardt）调整相机参数，最小化标准物体的体积测量误差。

三、关键技术挑战与解决方案

基于双目视觉的体积测量在实际应用中面临诸多技术瓶颈，需针对性优化：

1. 弱纹理与反光问题

挑战：物体表面光滑（如金属零件）或纹理单一（如塑料瓶）时，立体匹配易产生误匹配，导致点云缺失或偏移，影响体积精度。

解决方案：

主动照明优化：采用偏振光滤镜减少反光，或投射红外纹理图案（如散斑、条纹）增强表面特征，使弱纹理区域转化为强纹理。

多模态匹配：结合深度图与灰度图特征，例如将 SIFT 特征与视差图融合，提升匹配鲁棒性。

2. 点云缺失与盲区问题

挑战：物体自遮挡（如零件的凹槽、孔洞）或与载物台接触区域会导致点云缺失，使表面重建不完整，体积计算偏小。

解决方案：

多视角融合：通过旋转载物台获取物体 360° 点云，拼接后补全盲区；

模型补全：基于深度学习的点云补全算法（如 PCN、TopNet），利用物体先验形状信息预测缺失区域，生成完整点云。

3. 测量精度与速度的平衡

挑战：高精度算法（如全局立体匹配、泊松重建）计算耗时，难以满足工业流水线的实时性需求（通常要求每秒处理 10 个以上物体）。

解决方案：

轻量化网络：采用 MobileStereoNet 等轻量级立体匹配模型，结合 GPU 并行计算（如 CUDA 加速）将点云生成时间压缩至 50ms 以内。

分级处理：对批量物体先进行快速粗测（精度 ±5%），筛选出超差物体再进行精细测量（精度 ±0.5%），平衡效率与精度。

4. 尺度一致性问题

挑战：相机参数校准误差会导致三维点云的尺度偏差（如实际 10cm 的长度在点云中显示为 9.5cm），直接造成体积成比例误差。

解决方案：

引入尺度参考物：在拍摄场景中放置已知尺寸的标定板（如 10cm×10cm 的正方形），通过参考物的实际尺寸与点云尺寸的比例关系，修正整体尺度偏差。

在线校准：定期用标准件重新校准系统，更新尺度转换系数，避免长期使用导致的精度漂移。

四、应用场景与性能指标

基于双目视觉的体积测量技术已在多个领域落地应用，其性能需通过精度（测量误差）、速度（处理帧率）、鲁棒性（适应不同物体 / 环境的能力）三个核心指标评估：

1. 典型应用场景

物流仓储：自动测量包裹体积（如顺丰、京东的智能分拣系统），结合重量计算运费，提升分拣效率（单包裹测量时间 < 1 秒，误差 < 2%）。

农业检测：测量水果（苹果、柑橘）体积，用于分级定价（如根据体积划分大小等级，误差 < 3%）。

工业质检：检测零件体积是否符合公差要求（如汽车零件的毛坯体积测量，误差 < 0.5%）。

食品加工：对肉类、面包等不规则食品进行体积测量，控制生产份量（如汉堡肉饼体积检测，精度 ±1g 对应体积误差 ±1cm³）。

五、研究趋势与未来方向

随着深度学习与硬件算力的发展，双目视觉体积测量技术正朝着更高精度、更快速度、更强适应性的方向演进，未来研究重点包括：

多传感器融合：结合 RGB-D 相机（如 Intel RealSense）的深度图与双目视觉的高精度点云，弥补单一传感器在弱光、动态场景下的不足，提升鲁棒性。

端到端深度学习：直接通过神经网络从双目图像输出物体体积，例如设计体积回归网络（Volume Regression Network），跳过点云重建环节，大幅提升速度（如 MobileNet 架构实现实时帧率）。

动态物体测量：针对运动中的物体（如流水线传送带上的零件），结合光流估计补偿运动模糊，实现动态体积测量（目前静态测量成熟，动态场景误差仍较大）。

微型化与嵌入式部署：将算法移植到边缘设备（如 NVIDIA Jetson Nano、FPGA），开发便携式体积测量设备（如手持双目扫描仪），适应户外或移动场景需求。

总结

基于双目视觉的物体体积测量技术通过 “非接触三维重建” 打破了传统测量的局限，在效率与成本之间取得了良好平衡。其核心难点在于弱纹理场景的点云精度提升与不规则物体的体积积分精度优化，而深度学习与多传感器融合将是突破这些难点的关键。随着技术的成熟，该方法有望在更多行业替代传统测量手段，成为智能检测与自动化系统的核心组成部分。
