【故障识别】基于CNN-SVM卷积神经网络结合支持向量机的数据分类预测研究附Matlab代码

 ✅作者简介：热爱数据处理、建模、算法设计的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

在工业生产、设备运维和智能监测领域，故障识别是保障系统稳定运行的核心技术。传统的故障识别方法依赖人工特征提取，难以应对复杂场景下的高维、非线性数据（如振动信号、图像数据、传感器时序数据）。随着深度学习的发展，卷积神经网络（CNN）凭借强大的自动特征提取能力在故障识别中广泛应用，但单一 CNN 模型在小样本、类别不平衡场景下的分类精度往往受限。支持向量机（SVM）作为经典的机器学习算法，在小样本分类中表现优异，且泛化能力强。CNN-SVM 混合模型通过 CNN 提取数据深层特征，再利用 SVM 进行分类预测，能够结合两者优势，显著提升故障识别的精度和稳健性。本文将深入探讨 CNN-SVM 模型的构建原理、实现步骤及在故障识别中的应用。

一、故障识别的核心挑战与混合模型的优势

1.1 故障识别的典型数据与挑战

故障识别的输入数据通常具有以下特点：

• 高维度：如机械振动信号的采样频率高达 10kHz，单条时序数据包含数万维特征；工业图像的像素维度可达百万级。

• 非线性：故障特征与数据表象的关系复杂（如轴承裂纹的振动信号与正常信号的差异呈非线性）。

• 小样本与不平衡：故障样本（尤其是早期轻微故障）往往远少于正常样本，导致模型过拟合。

• 特征隐蔽性：关键故障特征被噪声掩盖（如电机故障的电流信号中，故障特征被电网噪声淹没）。

传统方法（如基于傅里叶变换的特征工程 + SVM）依赖人工设计特征，难以捕捉深层非线性特征；单一 CNN 模型则需要大量标注样本才能发挥优势，在小样本场景下性能下降明显。

1.2 CNN-SVM 混合模型的优势

CNN-SVM 模型通过 “特征提取 - 分类预测” 的两级架构，实现优势互补：

• CNN 的特征提取能力：通过卷积层、池化层自动提取数据的局部特征和全局特征（如振动信号的频谱特征、图像的纹理特征），避免人工特征设计的局限性。

• SVM 的分类优势：在高维特征空间中通过寻找最优超平面实现分类，对小样本、高维数据的泛化能力强，可缓解 CNN 在小样本场景下的过拟合问题。

• 鲁棒性提升：CNN 提取的深层特征比原始数据或手工特征更具判别性，为 SVM 提供更优质的输入，减少噪声和冗余信息的干扰。

例如，在轴承故障识别中，CNN 可从振动信号的时频图像中提取裂纹、磨损等故障的细微特征，SVM 则基于这些特征实现不同故障类型的精准区分。

二、CNN-SVM 混合模型的构建原理

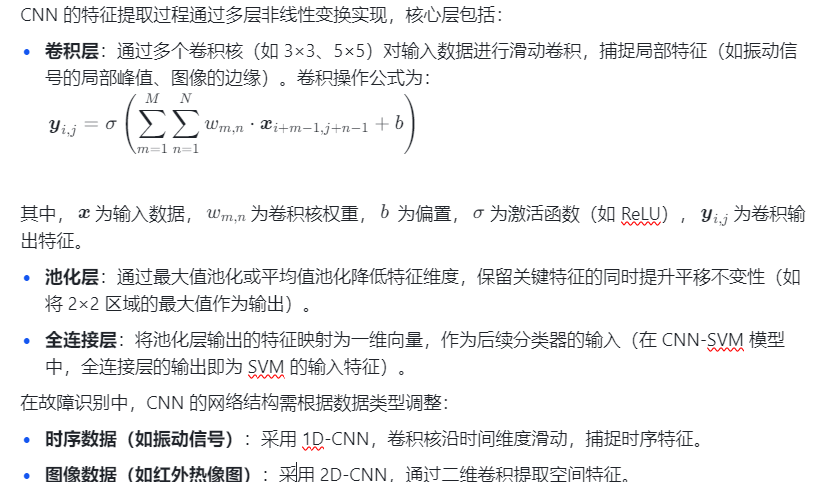

2.1 卷积神经网络（CNN）的特征提取机制

2.2 支持向量机（SVM）的分类原理

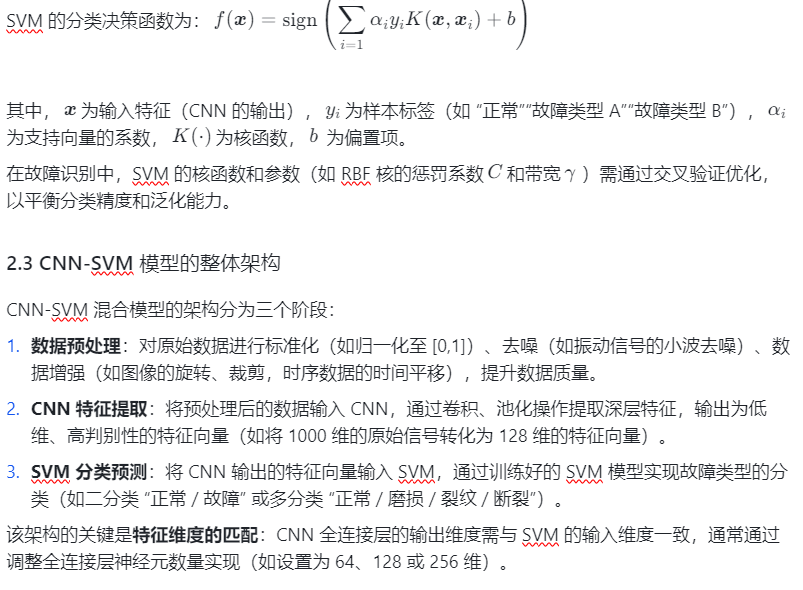

SVM 的核心是在特征空间中寻找最优超平面，使不同类别的样本间隔最大化，从而实现分类。对于线性不可分问题，SVM 通过核函数（如径向基函数 RBF）将低维特征映射到高维空间，转化为线性可分问题。

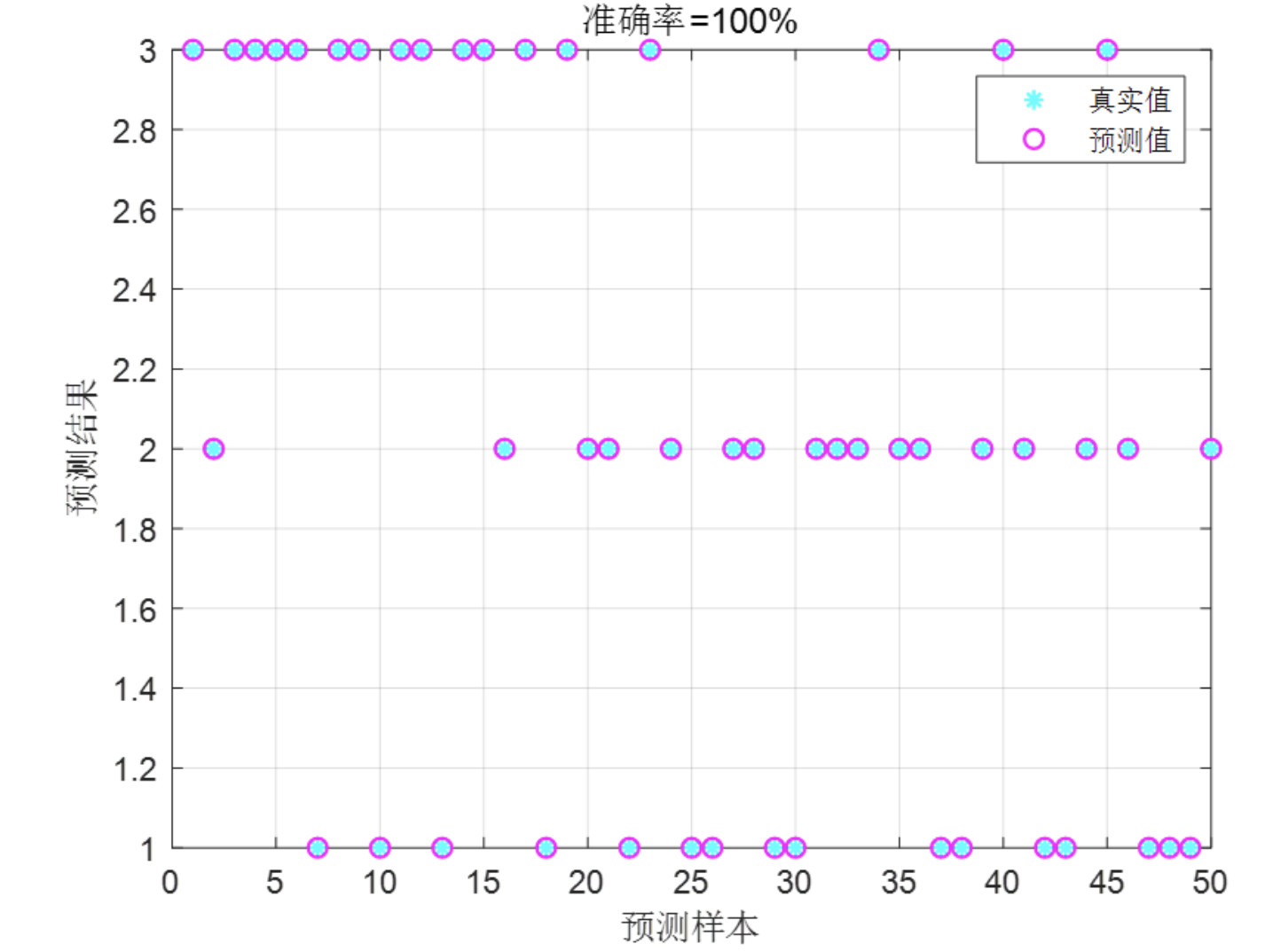

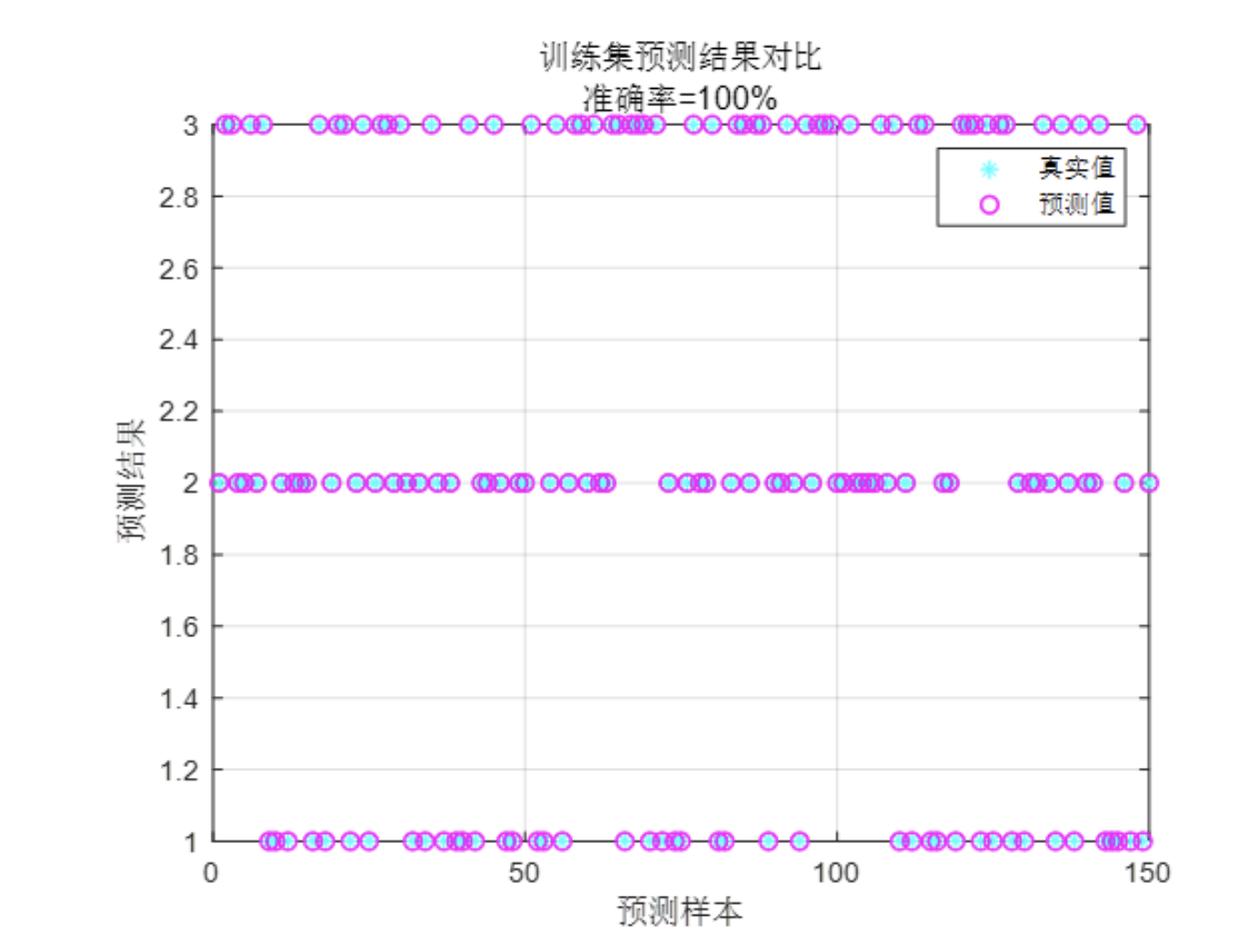

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
