🔥 内容介绍

混合动力电动汽车 (HEV) 作为传统燃油汽车和纯电动汽车之间的重要过渡，其复杂的多物理场特性对设计、控制和优化提出了严峻挑战。本文深入探讨了利用 MathWorks Simscape 平台构建 HEV 模型的优势与方法。通过将机械、电气、热力学和流体等多个物理域集成于统一的建模环境中，Simscape 能够实现高保真度的系统级仿真，从而为 HEV 的性能评估、能量管理策略开发、部件选型及故障诊断提供强有力的工具。本文将详细阐述 Simscape 在 HEV 建模中的基本原理、典型模型结构、仿真流程以及关键应用领域，旨在为相关研究人员和工程师提供一个全面的视角。

引言

随着全球对能源效率和环境保护日益增长的关注，混合动力汽车 (HEV) 已成为汽车工业发展的重要方向。HEV 结合了内燃机 (ICE) 和电动机的优点，通过智能的能量管理策略，实现了燃油经济性、排放性能和驾驶性能的优化平衡。然而，HEV 系统的复杂性，包括多源动力耦合、能量流管理、电池充放电特性以及复杂的控制策略，使得其在设计和开发阶段面临诸多挑战。

传统的基于数学方程的建模方法在处理多物理场耦合问题时往往显得力不从心，且难以直观地反映系统组件之间的物理连接。为了克服这些限制，基于物理建模的工具应运而生。MathWorks Simscape 作为一个强大的物理建模和仿真环境，为工程师提供了一个直观、高效的平台来构建和仿真多域物理系统。Simscape 通过直接使用物理组件来构建模型，使得建模过程更接近于实际的系统结构，从而极大地简化了复杂系统的建模难度，并提高了模型的准确性和可信度。

本文将详细介绍如何利用 Simscape 构建混合动力汽车模型，包括其核心组件的建模方法、系统集成、仿真流程以及在 HEV 设计和分析中的具体应用。

Simscape 建模基础与优势

Simscape 是 MATLAB/Simulink 环境的一个附加模块，它允许用户使用基于物理组件的库来构建多物理场系统模型。其核心优势在于：

物理连接直观性：
Simscape 模块库中的组件直接对应于真实的物理部件，例如电阻、电容、弹簧、阻尼器、齿轮、电机等。通过连接这些组件的端口，模型能够直观地反映出真实系统中部件之间的物理连接关系，这与传统的信号流建模（如 Simulink 中的信号线）有本质区别。
多物理场集成：
Simscape 支持机械、电气、热力学、流体、磁等多个物理域的统一建模。这意味着可以在同一个模型中集成不同物理领域的组件，并自动处理它们之间的能量流和相互作用，无需手动编写复杂的跨域方程。
方程自动化生成：
用户只需拖拽并连接物理组件，Simscape 会自动从这些组件的物理特性和连接关系中生成底层的微分代数方程 (DAE)。这大大减轻了工程师手动推导和编写复杂系统方程的负担。
模型重用性与可扩展性：
Simscape 模型是模块化的，每个组件都代表一个独立的物理实体。这使得模型易于重用和扩展，可以通过替换或添加组件来快速探索不同的系统配置。
与 Simulink/MATLAB 的集成：
Simscape 模型无缝集成到 Simulink 环境中，可以方便地与控制算法（在 Simulink 中实现）进行联合仿真。同时，MATLAB 强大的数据分析和可视化功能也为模型参数优化和结果分析提供了便利。

混合动力汽车 Simscape 模型结构

一个典型的混合动力汽车 Simscape 模型通常由以下关键子系统构成：

内燃机 (ICE) 模型：
- Simscape 建模方法：
  可以使用 Simscape Driveline 库中的内燃机组件，或基于扭矩-转速特性曲线构建自定义模型。考虑其转动惯量、摩擦力矩以及燃油消耗特性。
- 关键参数：
  扭矩特性图、燃油消耗率图、惯量、怠速转速等。
- 复杂性：
  可以进一步集成热力学模型来模拟发动机温度对性能的影响，或燃烧过程的详细模型。
电动机/发电机 (Motor/Generator) 模型：
- Simscape 建模方法：
  Simscape Electrical 库提供了丰富的电机模型，如直流电机、永磁同步电机 (PMSM) 和感应电机。这些模型可以捕捉电机的电磁特性、机械特性、效率图以及惯量。
- 关键参数：
  额定功率、额定转矩、转动惯量、电阻、电感、反电动势常数、效率图等。
- 复杂性：
  可考虑逆变器和控制器模型，以及电机冷却系统。
电池组 (Battery Pack) 模型：
- Simscape 建模方法：
  Simscape Electrical 库提供了多种电池模型，包括等效电路模型（如 Thevenin 模型、PNGV 模型）和电化学模型。这些模型能够模拟电池的开路电压、内阻、容量、荷电状态 (SOC) 估算以及温度特性。
- 关键参数：
  标称电压、容量、内阻、开路电压与 SOC 关系、效率、温度特性。
- 复杂性：
  考虑电池管理系统 (BMS) 的充放电控制、均衡策略以及热管理。
传动系统 (Driveline) 模型：
- Simscape 建模方法：
  Simscape Driveline 库提供了丰富的机械传动组件，包括齿轮、轴、离合器、差速器、变速器 (AMT/CVT/Planetary Gear Set) 等。根据 HEV 的构型（串联、并联或混联），选择合适的组件进行连接。
- 关键参数：
  齿轮比、惯量、效率、摩擦等。
- 复杂性：
  可以考虑传动系统中的弹性形变、振动以及滑差等。
车辆动力学 (Vehicle Dynamics) 模型：
- Simscape 建模方法：
  将传动系统输出的扭矩作用于车轮，通过车轮与地面的相互作用产生驱动力。考虑车辆的质量、空气阻力、滚动阻力、坡道阻力以及轮胎模型。
- 关键参数：
  整车质量、迎风面积、空气阻力系数、滚动阻力系数、轮胎半径、轮胎刚度等。
- 复杂性：
  可以集成悬架系统、转向系统以及制动系统，构建更详细的车辆运动模型。
能量管理系统 (Energy Management System, EMS) 模型：
- Simscape 建模方法：
  EMS 通常在 Simulink 中实现，通过接收来自各个子系统的状态信息（如车速、电池 SOC、发动机转速、驾驶员请求功率等），并输出控制指令（如发动机启停、电机扭矩分配、电池充放电功率等），从而优化燃油经济性、排放和驾驶性能。
- 关键算法：
  基于规则的控制策略、基于优化的控制策略（如动态规划、模型预测控制 MPC）等。
- 复杂性：
  可以考虑不同驾驶工况下的模式切换、故障诊断和容错控制。

仿真流程与应用

构建完整的 HEV Simscape 模型后，典型的仿真流程包括：

模型参数化：
根据实际车辆和部件的规格，设置各个 Simscape 组件的参数。
驾驶循环输入：
选择标准的驾驶循环（如 WLTC、NEDC、FTP-75）作为仿真输入，或者自定义驾驶工况。
联合仿真：
在 Simulink 环境中运行 Simscape 模型，同时仿真能量管理系统和车辆动力学。
结果分析：

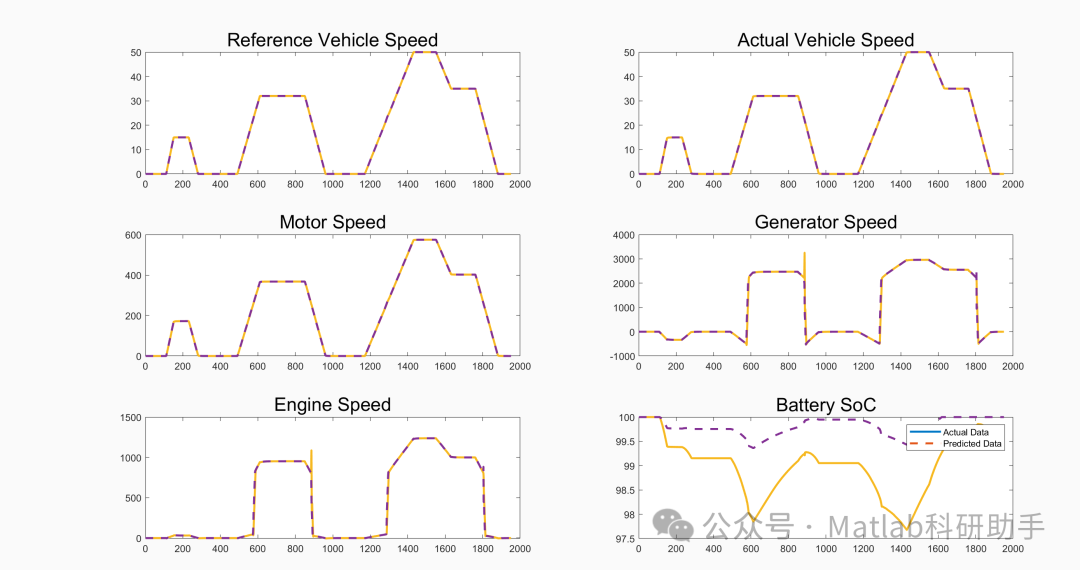

提取关键数据，如燃油消耗、排放、电池 SOC 变化、电机/发动机工作点、车速曲线等，并进行性能评估。

Simscape HEV 模型在实际开发中具有广泛的应用：

性能评估与优化：
评估不同 HEV 构型（串联、并联、混联）在特定驾驶循环下的燃油经济性、加速性能和爬坡能力。
能量管理策略开发与验证：
测试和优化不同的 EMS 算法，以最大化燃油经济性并延长电池寿命。
部件选型与匹配：
基于仿真结果，确定合适的发动机排量、电机功率、电池容量和传动系统速比。
故障诊断与容错控制：
模拟部件故障（如电池单体失效、电机控制器故障）对系统性能的影响，并开发相应的容错控制策略。
硬件在环 (HIL) 仿真：
将 Simscape HEV 模型部署到实时仿真平台，与真实的控制器硬件进行连接，进行 HIL 仿真测试，加速控制器开发和验证。

挑战与展望

尽管 Simscape 为 HEV 建模提供了强大的工具，但在实际应用中仍面临一些挑战：

模型复杂度与计算效率：
高保真度的多物理场模型会导致较高的计算成本，尤其是在进行大规模参数优化或实时仿真时。需要权衡模型的精度和计算效率。
参数辨识：
准确获取所有物理组件的参数可能需要大量的实验数据和专业的辨识方法。
热管理与寿命预测：
电池和电机等关键部件的热管理对系统性能和寿命至关重要，将其详细集成到多物理场模型中仍是研究热点。同时，部件的寿命衰减模型也需要进一步完善。
驾驶员模型：
更真实的驾驶员行为模型能够提高仿真结果的准确性，但其建模复杂且具有不确定性。

展望未来，Simscape 在 HEV 建模领域的发展将侧重于：

更高保真度的多物理场耦合：
更加精细地模拟电磁、热、机械之间的相互作用。
集成更多智能控制算法：
结合人工智能和机器学习技术，开发自适应和预测性的能量管理策略。
云端仿真与分布式计算：
利用云计算资源加速复杂模型的仿真和优化过程。
模型校准与验证的自动化：
开发更高效的工具和方法来自动校准模型参数，并对模型进行验证。

结论

Simscape 为混合动力汽车的系统级建模和仿真提供了一个强大的、直观的平台。通过将不同物理域的组件无缝集成，工程师能够深入理解 HEV 的复杂动态行为，从而有效地进行系统设计、性能评估、能量管理策略开发和故障诊断。尽管仍存在一些挑战，但随着 Simscape 及其相关技术的发展，其在未来 HEV 研发中的作用将愈发重要，为推动汽车工业向更高效、更环保的方向发展贡献力量。
