【优化求解】基于改进的粒子群算法PSO确定最佳开关角对称级联多层逆变器附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

多层逆变器作为电力电子领域的重要组成部分，在提高输出电压波形质量、降低谐波含量以及实现更高效能转换方面展现出显著优势。对称级联H桥多层逆变器因其模块化结构和易于扩展的特点而得到广泛应用。然而，为了进一步优化其性能，关键在于精确确定各层开关器件的最佳开关角度，以最小化特定目标函数，例如总谐波畸变（THD）或消除特定次谐波。传统的开关角确定方法往往面临计算量大、易陷入局部最优以及对初始值敏感等问题。本文提出了一种基于改进粒子群优化（PSO）算法的策略，用于确定对称级联多层逆变器的最佳开关角。通过引入自适应权重因子和惯性权重策略，改进的PSO算法能够更好地平衡全局搜索与局部搜索能力，有效避免早熟收敛。本文详细阐述了对称级联多层逆变器的数学模型和开关角优化问题，并深入探讨了改进PSO算法的设计原理、流程以及参数设置。仿真结果表明，与传统优化方法相比，基于改进PSO算法确定的开关角能够显著降低输出电压的THD，提高波形质量，并有效消除特定次谐波。本研究为对称级联多层逆变器的优化设计提供了一种高效可靠的解决方案，具有重要的理论意义和实际应用价值。

关键词: 多层逆变器; 对称级联; 开关角优化; 粒子群算法; 改进PSO; 总谐波畸变 (THD)

第一章 引言

1.1 研究背景与意义

随着电力电子技术的飞速发展，逆变器作为直流-交流能量转换的关键设备，在太阳能光伏发电、风力发电、电机驱动、不间断电源（UPS）等领域扮演着越来越重要的角色。传统的两电平逆变器在输出电压波形质量、谐波含量以及dv/dt等方面存在固有局限性。多层逆变器作为一种重要的技术创新，通过将多个低电压等级的功率模块级联或并联，可以在较低的开关频率下产生接近正弦波的阶梯状输出电压波形，有效降低了谐波含量，提高了系统效率，并减小了电磁干扰（EMI）。

对称级联H桥多层逆变器以其模块化设计、易于扩展以及对电压等级的灵活适应性，成为目前多层逆变器领域的研究热点。它由多个H桥功率单元串联构成，每个H桥单元通过独立控制其开关器件，可以产生正极性、负极性或零电平的输出电压。通过合理控制每个H桥单元的开关时间和顺序，可以合成具有更多层级的输出电压波形。

然而，多层逆变器的性能优化并非易事。其中一个核心问题是如何精确控制各H桥单元的开关器件，以产生高质量的输出电压波形。特别是在低开关频率下，为了最大限度地降低谐波含量或消除特定次谐波，需要精确确定每个H桥单元的开关角度。这些开关角度是影响输出电压波形质量和系统性能的关键参数。

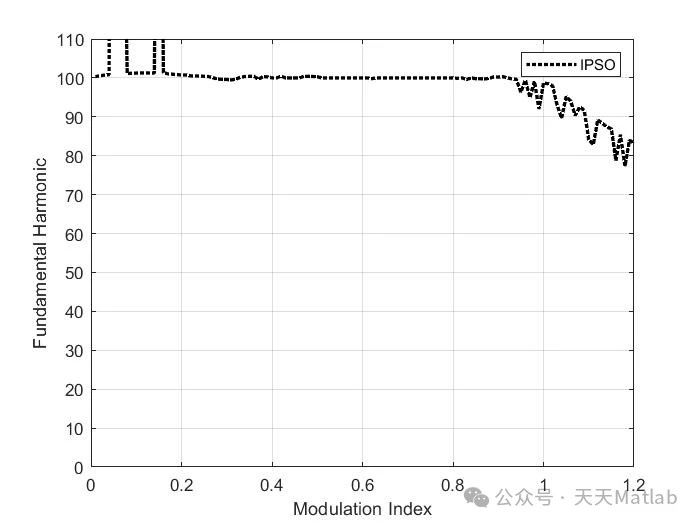

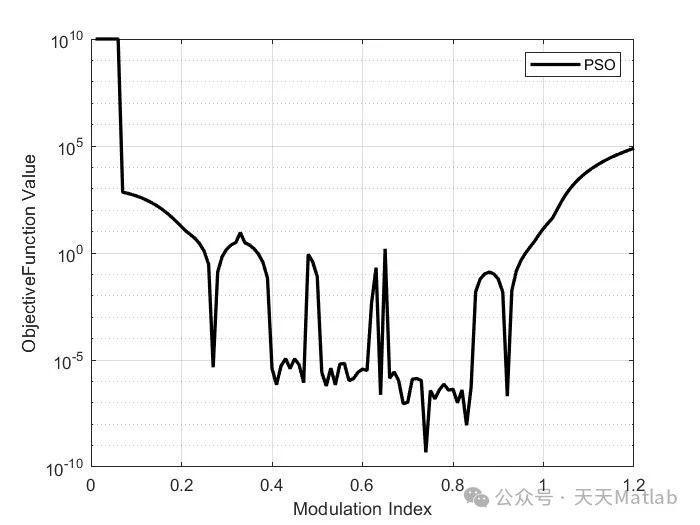

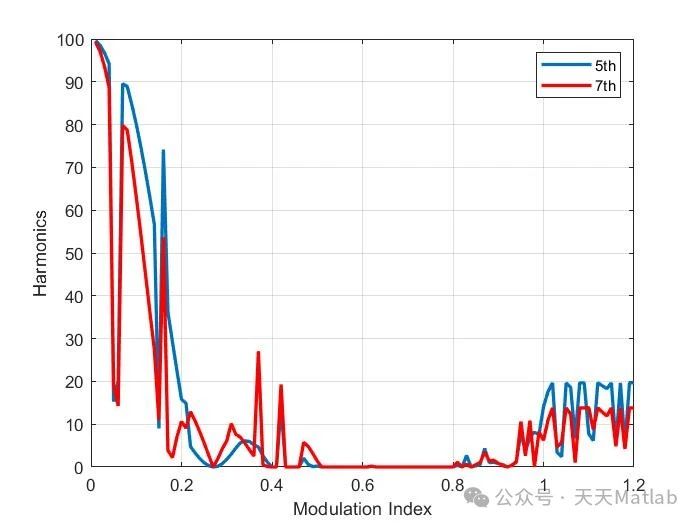

⛳️ 运行结果
