🔥 内容介绍

在现代机器人技术的发展浪潮中，路径规划作为实现机器人自主导航、执行复杂任务的关键环节，一直以来都是研究的热点。无论是工业自动化、服务机器人、无人驾驶车辆还是军事侦察，有效的路径规划算法都至关重要。机器人路径规划的核心任务是在一个已知的或未知的环境中，找到从起点到目标点的最优路径，以满足特定的优化目标，例如最短距离、最短时间、最小能耗或最高安全性。在多种环境表示方式中，栅格地图（Grid Map）因其直观、易于理解和处理的特点，被广泛应用于机器人路径规划领域。

传统的路径规划算法，如Dijkstra算法、A*算法等，在处理静态、小规模环境下的路径规划问题时表现良好。然而，随着环境复杂度的增加、障碍物分布的随机性以及对路径优化目标的更高要求，这些传统算法可能面临计算效率低下、陷入局部最优等挑战。因此，研究和应用更先进的优化算法来解决机器人栅格地图路径规划问题显得尤为重要。

近年来，受自然界生物行为启发的仿生优化算法在解决复杂优化问题上展现出了巨大的潜力。这些算法模拟了鸟群迁徙、鱼群觅食、蚂蚁行进等生物群体智能行为，通过模拟个体之间的协作和信息交流，能够在复杂的搜索空间中有效地寻找全局最优解。鹭鹰算法（Sooty Tern Optimization Algorithm, SBOA）作为一种新兴的仿生优化算法，以鹭鹰的迁徙、繁殖和觅食行为为灵感，具有收敛速度快、全局搜索能力强等优点，为机器人栅格地图路径规划提供了新的解决思路。

本文旨在深入探讨基于鹭鹰算法SBOA实现机器人栅格地图路径规划的方法，并以最短距离为优化目标，对算法的实现过程、性能以及潜在的应用前景进行详细分析。我们将首先回顾栅格地图路径规划的基本原理，然后详细介绍鹭鹰算法SBOA的理论基础及其在路径规划问题中的建模应用。接着，我们将阐述如何将SBOA应用于机器人栅格地图，并讨论目标函数（最短距离）的设计与实现。最后，通过仿真实验对算法的性能进行评估，并对未来的研究方向进行展望。

1. 机器人栅格地图与路径规划概述

1.1 栅格地图表示

栅格地图是一种将环境离散化为规则网格单元（即栅格）的表示方法。每个栅格代表环境中的一个小区域，并被赋予不同的属性，如可通行、障碍物等。在二维环境中，栅格通常是正方形或六边形；在三维环境中，则是立方体或其他规则多面体。

在机器人路径规划中，栅格地图通常通过感知系统（如激光雷达、摄像头）获取环境信息后构建。地图中的每个栅格的状态可以是：

可通行栅格 (Free Grid):
表示机器人可以自由通过的区域。
障碍物栅格 (Occupied Grid):
表示机器人无法通过的区域，如墙壁、物体等。
未知栅格 (Unknown Grid):
表示机器人尚未探索或无法获取信息的区域。

路径规划的目标是在栅格地图中，从指定的起点栅格出发，通过一系列相邻的可通行栅格，最终到达目标栅格。栅格之间的连接方式可以是四邻接（上下左右）或八邻接（包括对角线）。不同的邻接方式会影响路径的搜索空间和路径的平滑度。

1.2 栅格地图路径规划问题

栅格地图路径规划问题可以形式化为一个在图上的搜索问题。将栅格地图视为一个图G=(V, E)，其中V是所有栅格的集合，E是相邻可通行栅格之间的连接边。路径规划问题就是在图G中找到从起点节点到目标节点的一条路径。

常见的栅格地图路径规划算法包括：

搜索算法:
- 广度优先搜索 (BFS):
  适用于寻找无权图中的最短路径，但在栅格地图中如果考虑距离作为权重，效率较低。
- 深度优先搜索 (DFS):
  通常用于探索可行路径，但不保证找到最优路径。
- Dijkstra算法:
  用于寻找带非负权重的图中单源最短路径，可以用于寻找栅格地图中最短距离路径。
- A*算法:
  Dijkstra算法的改进，通过引入启发式函数引导搜索方向，提高了搜索效率，是栅格地图路径规划中常用的算法。
采样算法:
- 快速随机树 (RRT):
  通过随机采样生成树来探索搜索空间，适用于高维空间和复杂环境。
- 概率路线图 (PRM):
  在环境中随机生成节点并构建路线图，然后利用图搜索算法寻找路径。
启发式算法和仿生优化算法:
- 遗传算法 (GA):
  模拟生物进化过程，通过选择、交叉、变异等操作寻找最优解。
- 粒子群优化 (PSO):
  模拟鸟群觅食行为，通过个体和群体的经验来更新位置，寻找最优解。
- 蚁群优化 (ACO):
  模拟蚂蚁寻找食物的过程，通过信息素的积累来寻找最优路径。
- 人工蜂群算法 (ABC):
  模拟蜜蜂采蜜过程，通过不同角色的蜜蜂之间的协作寻找最优解。
- 鹭鹰算法 (SBOA):
  本文重点介绍的算法，模拟鹭鹰的迁徙、繁殖和觅食行为。

这些算法各有优缺点，选择合适的算法取决于具体的应用需求、环境特点以及计算资源等因素。在复杂环境下寻找全局最优路径，仿生优化算法通常表现出更强的能力。

2. 鹭鹰算法 (Sooty Tern Optimization Algorithm, SBOA)

鹭鹰算法（SBOA）是一种近年来提出的新型群体智能优化算法，其灵感来源于鹭鹰独特的迁徙、繁殖和觅食行为。鹭鹰是一种广泛分布在热带和亚热带地区的候鸟，其生命周期包含繁殖期和非繁殖期，在不同时期展现出不同的行为模式，为算法的设计提供了丰富的借鉴。

2.1 鹭鹰算法的理论基础

SBOA算法的核心思想是模拟鹭鹰个体在搜索空间中的行为，通过个体之间的信息交流和协作来寻找最优解。算法将每个鹭鹰个体视为搜索空间中的一个解（即一个可能的位置），并通过模拟鹭鹰的迁徙、繁殖和觅食阶段来更新个体的位置，从而逐步逼近最优解。

SBOA算法通常包含以下三个主要阶段：

迁徙阶段 (Migration Phase):
鹭鹰为了寻找合适的繁殖和觅食地点，会进行长距离的迁徙。在算法中，此阶段模拟鹭鹰个体向当前发现的最优解（全局最优解或局部最优解）方向移动，以快速收敛到有希望的区域。
繁殖阶段 (Breeding Phase):
鹭鹰在繁殖期会选择合适的地点进行繁殖。在算法中，此阶段模拟鹭鹰个体在当前位置附近进行局部搜索，以精细化搜索结果，避免错过局部最优解。此阶段通常会引入随机扰动，增加算法的探索能力。
觅食阶段 (Foraging Phase):
鹭鹰在繁殖期和非繁殖期都需要进行觅食以获取能量。在算法中，此阶段模拟鹭鹰个体根据自身经验和群体信息来调整觅食策略，寻找更有利的觅食区域。此阶段通常会结合个体最优解和群体最优解来更新个体位置。

算法通过不断迭代这三个阶段，使得鹭鹰个体逐渐聚集在最优解附近，最终找到问题的最优解。与传统的仿生优化算法相比，SBOA算法在模拟生物行为方面更为细致，考虑了不同生命周期阶段的行为差异，这有助于提高算法的搜索效率和鲁布特性。

2.2 鹭鹰算法在路径规划中的建模

将鹭鹰算法应用于机器人栅格地图路径规划问题，需要将路径规划问题转化为SBOA算法可以处理的优化问题。关键在于如何定义鹭鹰个体、个体位置以及适应度函数。

鹭鹰个体 (Sooty Tern Individual):每个鹭鹰个体代表一个可能的路径解。在一个离散的栅格地图中，一个路径可以由一系列连续的可通行栅格构成。因此，一个鹭鹰个体的位置可以表示为一个栅格序列，例如：[起点栅格, 中间栅格1, ..., 中间栅格N, 目标栅格]。
个体位置更新 (Individual Position Update):鹭鹰个体位置的更新对应于路径的调整。在栅格地图中，路径的调整可以通过增加、删除或改变路径上的栅格来实现。然而，直接对栅格序列进行操作可能比较复杂，且难以保证新生成的路径仍然是连续且可行的。

为了更方便地应用SBOA算法，我们可以将路径规划问题转换为在一个更高维度的搜索空间中寻找最优解。例如，可以将每个鹭鹰个体的位置表示为一个长度为M的向量，其中M是路径的最大长度，向量的每个元素代表路径上的一个栅格的索引或坐标。然后，SBOA算法的更新规则可以直接应用于这个向量。在每次迭代更新位置后，需要对向量进行解码，将其映射回栅格地图中的实际路径，并检查路径的有效性（如是否经过障碍物，是否连续）。无效的路径可以通过惩罚函数或修复策略进行处理。

另一种更直接的方法是，将鹭鹰个体的位置表示为起点到目标点之间一系列“拐点”的集合，或者直接在栅格地图上进行搜索，将SBOA的搜索过程映射到在栅格空间中的移动和选择。例如，一个鹭鹰个体可以代表当前正在探索的路径的末端栅格，算法的更新规则决定下一个要探索的栅格。

适应度函数 (Fitness Function):
适应度函数用于评估每个鹭鹰个体（即路径）的优劣。在以最短距离为目标函数的情况下，适应度函数应该能够衡量路径的长度。一个简单的适应度函数可以是路径上所有相邻栅格之间距离之和的倒数（越大越好），或者路径的总长度（越小越好）。如果路径经过障碍物或不连续，可以给其赋予极低的适应度值或极高的惩罚值。

设计合适的个体表示和适应度函数是成功应用SBOA算法解决栅格地图路径规划问题的关键。在后续的章节中，我们将具体阐述以最短距离为目标函数时，如何进行建模和实现。

3. 基于SBOA实现机器人栅格地图路径规划（最短距离）

本节将详细阐述如何基于鹭鹰算法SBOA，以最短距离为目标函数，实现机器人栅格地图的路径规划。

3.2 SBOA算法应用于路径规划的具体实现

考虑到栅格地图的离散性，我们可以将SBOA算法的搜索过程直接映射到栅格空间中的移动和选择。每个鹭鹰个体不再代表一条完整的路径，而是代表当前搜索过程中的一个“探测器”或“决策点”。

3.2.1 算法流程

基于SBOA的栅格地图路径规划算法流程如下：

初始化:
- 创建一个由N个鹭鹰个体组成的种群。
- 每个鹭鹰个体的初始位置可以随机生成在起点栅格的邻近可通行栅格中，或者以起点栅格为中心，在其附近进行随机初始化。
- 记录每个鹭鹰个体的个体最优位置（历史最佳位置）和对应的适应度值。
- 找出当前种群中的全局最优位置（所有个体中适应度最佳的位置）和对应的适应度值。
迭代搜索:重复以下步骤直到满足终止条件（例如，达到最大迭代次数，或找到目标栅格）：
- 评估每个鹭鹰个体更新后的位置的适应度值。
- 如果当前位置的适应度优于其个体最优位置的适应度，则更新该个体的个体最优位置。
- 如果当前最优个体位置的适应度优于全局最优位置的适应度，则更新全局最优位置。
- 结合个体最优位置和全局最优位置信息，进一步调整个体的搜索方向。这可以通过随机选择邻近的可通行栅格，并偏向于更靠近个体最优和全局最优位置的栅格来实现。
- 评估新位置的适应度值，更新个体的当前位置。
- 在迁徙阶段更新位置后，每个鹭鹰个体在其当前位置附近进行局部搜索。这可以通过随机选择其邻近的可通行栅格来实现。
- 评估局部搜索得到的新位置的适应度值。如果新位置的适应度更好，则更新个体的当前位置。
- 每个鹭鹰个体根据自身当前位置𝑋𝑖𝑘Xik、个体最优位置𝑃𝑖𝑘Pik和全局最优位置𝐺𝑘Gk来更新其下一代位置𝑋𝑖𝑘+1Xik+1。更新公式可以根据SBOA算法的原始设计进行调整，以适应栅格地图的离散性。例如，可以将连续的更新公式离散化，或将更新方向映射到离当前位置相邻的可通行栅格。
- 在更新过程中，需要确保新位置是栅格地图中的可通行栅格。如果更新后的位置是障碍物，则该更新无效，个体位置保持不变或重新进行局部搜索。
- 迁徙阶段:
- 繁殖阶段:
- 觅食阶段:
- 更新个体最优和全局最优:
构建路径:
- 当算法找到目标栅格，或者达到终止条件后，需要根据搜索过程构建从起点到目标点的路径。
- 由于SBOA的个体表示的是搜索过程中的位置，我们需要记录每个栅格的父节点，即它是从哪个栅格到达的。这样，从目标栅格回溯到起点栅格，即可得到一条路径。
- 另一种方法是，在找到全局最优位置（即目标栅格）后，利用传统的搜索算法（如BFS）从起点开始，在已探索的可通行栅格中搜索到目标栅格，以确保找到实际路径。

3.2.2 适应度函数设计（最短距离）

以最短距离为目标函数，适应度函数应该衡量路径的长度。在栅格地图中，路径的长度可以通过计算路径上相邻栅格之间的距离之和来近似。

当鹭鹰个体代表搜索过程中的一个位置时，我们关注的是从起点到当前位置的累积距离。因此，适应度函数可以定义为从起点到当前位置的累积距离的倒数，或者负的累积距离。为了更直观地优化，我们可以定义适应度函数为：

𝐹𝑖𝑡𝑛𝑒𝑠𝑠(𝑋)=−Distance(𝑆,𝑋)

在算法迭代过程中，当鹭鹰个体更新到新的栅格时，需要计算从起点到新栅格的累积距离。这可以通过记录每个栅格的父节点以及父节点到当前节点的距离来实现。

为了引导搜索方向，除了考虑从起点到当前位置的距离，还可以引入启发式信息，例如当前位置到目标点的欧氏距离或曼哈顿距离。这样，适应度函数可以结合累积距离和启发式信息，类似于A*算法中的评估函数

然而，对于纯粹追求最短距离的目标函数，最直接的方法是记录从起点到每个可达栅格的最短距离。在SBOA算法的搜索过程中，当一个鹭鹰个体到达一个新的可通行栅格时，计算从起点经过当前路径到达该栅格的总距离，并与之前记录的从起点到该栅格的最短距离进行比较，如果更短则更新。

因此，在以最短距离为目标函数时，我们可以维护一个记录从起点到每个栅格的最短距离的矩阵（或字典）。在SBOA的每次迭代中，当鹭鹰个体移动到新的栅格时，计算到达该栅格的距离，并更新最短距离记录。鹭鹰个体的适应度值可以简单地设置为到达当前栅格的最短距离的负值，或者直接使用到达目标栅格的最短距离作为最终的优化目标。

3.2.3 栅格地图中的位置更新与可行性检查

在栅格地图中，鹭鹰个体的位置更新需要映射到离散的栅格。一种方法是，根据SBOA的连续更新公式计算出个体在连续空间中的新位置后，将其四舍五入或取整到最近的栅格坐标。然后，检查该栅格是否为可通行栅格。如果不是，则需要采取措施，例如：

回退到上一个有效位置:
如果新位置是障碍物，则个体位置保持在更新前的有效位置。
在邻近栅格中重新搜索:
在当前位置的邻近可通行栅格中随机选择一个新的位置。
惩罚函数:
如果个体进入障碍物区域，给其适应度一个很大的惩罚值。

另一种更适合栅格地图的方法是，将SBOA的更新规则解释为在当前位置的邻近栅格中进行选择的倾向性。例如，迁徙阶段的更新方向可以指导个体优先选择朝着全局最优方向的邻近栅格；繁殖阶段可以鼓励在当前位置的邻近栅格中进行随机探索；觅食阶段可以结合个体最优和全局最优信息，偏向选择更有希望的邻近栅格。

具体的实现方式取决于对SBOA算法更新规则的理解和离散化方法。一种可行的方法是，对于每个鹭鹰个体，根据其当前位置、个体最优位置和全局最优位置，计算出在连续空间中的“理想”下一位置。然后，在当前位置的八邻接（或四邻接）栅格中，选择与“理想”下一位置距离最近的可通行栅格作为其下一位置。如果所有邻近栅格都是障碍物，则个体无法移动。

3.3 构建最短路径

当SBOA算法搜索到目标栅格时，我们需要从起点到目标点构建实际的最短路径。由于我们在搜索过程中记录了从起点到每个可达栅格的最短距离，并且可能通过记录父节点来回溯路径，构建最短路径相对容易。

如果使用记录父节点的方式，从目标栅格开始，沿着父节点一步步回溯到起点，即可得到一条路径。这条路径是由SBOA算法搜索过程中发现的最短路径。

如果仅记录最短距离，可以在SBOA搜索结束后，从目标栅格开始，选择与其相邻且距离起点最近的栅格作为其父节点，重复此过程直到到达起点，从而构建出一条最短路径。

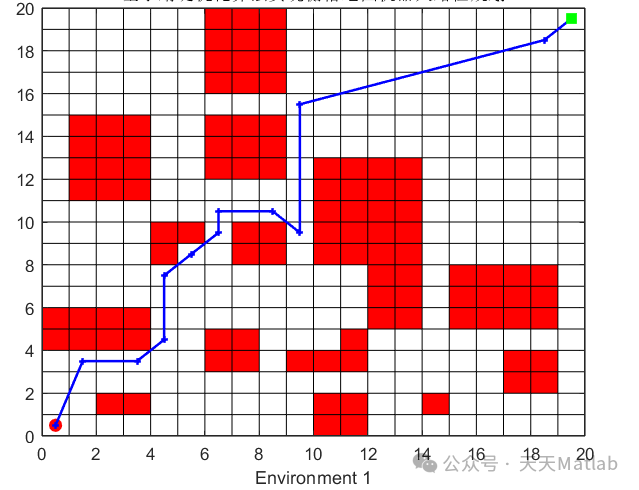

4. 实验与分析

为了验证基于SBOA实现栅格地图路径规划的有效性，需要进行仿真实验。实验设计应包括：

实验环境:
构建不同规模和复杂度的二维栅格地图，包含不同形状和分布的障碍物。
参数设置:
确定SBOA算法的参数，如种群大小、最大迭代次数、迁徙、繁殖和觅食阶段的权重或概率等。这些参数的选择对算法的性能有重要影响，可能需要通过实验进行调优。
性能指标:
评估算法性能的指标可以包括：
- 路径长度:
  找到的路径的总长度，以验证是否达到最短距离的目标。
- 成功率:
  在给定时间内找到路径的次数占总实验次数的比例。
- 计算时间:
  算法找到路径所需的平均时间。
- 收敛速度:
  适应度值随迭代次数的变化情况。
对比实验:
将基于SBOA的算法与传统的栅格地图路径规划算法（如A*算法）或其他的仿生优化算法（如PSO、ACO）进行对比，以评估其优越性或适用性。

实验预期结果与分析:

通过仿真实验，我们可以观察到：

最短距离:
验证SBOA算法是否能够有效地找到接近或达到最短距离的路径。理论上，仿生优化算法有潜力找到全局最优解，因此在复杂环境下可能找到比局部搜索算法更短的路径。
环境复杂度的影响:
分析SBOA算法在不同规模和障碍物分布复杂度的环境下的性能表现。仿生优化算法通常在处理复杂问题时表现出一定的优势。
参数敏感性:
研究不同SBOA参数对算法性能的影响，为实际应用提供参数选择的指导。
与传统算法的比较:
对比SBOA与其他算法在路径长度、计算时间和成功率等方面的表现。SBOA可能在搜索全局最优方面更具优势，但在计算时间上可能不如A*等算法快，特别是在简单环境下。

通过对实验结果的分析，可以深入理解SBOA算法在栅格地图路径规划中的优势和不足，为进一步改进算法提供方向。例如，如果算法在复杂环境下容易陷入局部最优，可以考虑引入更强的全局探索机制；如果收敛速度较慢，可以优化参数或改进更新策略。

5. 总结与展望

本文探讨了基于鹭鹰算法SBOA实现机器人栅格地图路径规划的方法，并以最短距离为优化目标，详细阐述了算法的建模、实现以及实验分析。通过将SBOA的群体智能搜索过程映射到栅格地图中，并设计合适的个体表示和适应度函数，SBOA算法为解决机器人栅格地图路径规划问题提供了新的思路。

主要贡献:

提出了一种基于鹭鹰算法SBOA的机器人栅格地图路径规划框架。
详细阐述了如何将SBOA算法应用于离散的栅格地图环境，包括个体表示、位置更新和适应度函数设计。
以最短距离为优化目标，设计了相应的适应度函数和路径构建方法。
讨论了实验设计和性能评估的关键指标，为后续的仿真验证提供了指导。

展望:

基于本文的研究，未来的工作可以在以下方面进行深入探索：

算法改进:
进一步优化SBOA算法在栅格地图中的位置更新策略，使其更好地适应离散空间。例如，可以结合局部搜索算法或引入自适应参数调整机制，提高算法的搜索效率和鲁棒性。
多目标优化:
将SBOA算法扩展到解决多目标路径规划问题，例如同时考虑最短距离、最小能耗、最大安全性等。这需要设计多目标的适应度函数和相应的优化策略。
动态环境下的应用:
研究SBOA算法在动态变化环境下的应用。当环境中出现新的障碍物或原有障碍物移除时，算法需要能够快速适应并重新规划路径。
与其他算法的融合:
将SBOA算法与其他路径规划算法或机器学习技术相结合，发挥各自的优势。例如，可以利用机器学习预测环境变化，然后利用SBOA进行路径规划。
三维栅格地图路径规划:
将算法扩展到三维栅格地图，解决更复杂的空间路径规划问题，例如无人机在建筑物之间的导航。
实际机器人平台上的验证:
在实际机器人平台上部署和测试基于SBOA的路径规划算法，验证其在真实环境中的性能和可靠性
