🔥 内容介绍

置换流水车间调度问题(Permutation Flowshop Scheduling Problem, PFSP)是经典的组合优化问题，在制造业和生产管理领域具有重要的理论意义和实践价值。它描述的是一系列工件必须按照相同的机器顺序通过若干台机器进行加工，且工件的加工顺序在所有机器上相同（置换约束），目标是找到一个最优的工件加工顺序，使得某些预定义的目标函数（如最大完工时间、总完工时间等）最小化。由于PFSP的NP-hard特性，针对较大规模的问题，传统的精确求解方法通常难以在可接受的时间内找到最优解。因此，启发式算法和元启发式算法被广泛应用于求解PFSP。本文将重点探讨如何利用粒子群优化算法(Particle Swarm Optimization, PSO)来求解PFSP问题。

粒子群优化算法(PSO)是一种基于群体智能的优化算法，灵感来源于鸟群觅食的行为。它通过模拟鸟群中的个体（粒子）在搜索空间中的运动，并利用个体经验和群体经验来不断优化搜索方向，最终找到问题的最优解或近似最优解。PSO算法具有原理简单、易于实现、全局搜索能力强等优点，已被广泛应用于解决各种优化问题，包括调度问题。

一、置换流水车间调度问题(PFSP)的描述与建模

PFSP可以被定义为：给定n个工件J = {J1, J2, ..., Jn}和m台机器M = {M1, M2, ..., Mm}，每个工件必须按照相同的机器顺序M1, M2, ..., Mm进行加工。已知每个工件Ji在机器Mk上的加工时间为pik，目标是找到一个工件的排列π = (π1, π2, ..., πn)，使得目标函数f(π)最小化。常见的优化目标包括：

最大完工时间(Makespan, Cmax):
所有工件完成加工所需的最长时间，Cmax = max{C(πi, m)}, i=1,2,...,n，其中C(πi, m)表示工件πi在机器Mm上的完工时间。
总完工时间(Total Completion Time, TCT):
所有工件在所有机器上的完工时间之和，TCT = Σi=1n C(πi, m)。
最大延迟(Maximum Lateness, Lmax):
所有工件的延迟的最大值，Lmax = max{L(πi)}, i=1,2,...,n，其中L(πi)表示工件πi的延迟，L(πi) = C(πi, m) - di，di表示工件πi的交货期。

本文将以最小化最大完工时间(Makespan, Cmax)为目标函数为例，探讨如何利用PSO求解PFSP。

为了方便PSO算法的应用，需要将PFSP问题进行建模。常用的建模方式包括：

基于排列的编码方式:
将工件的排列直接作为粒子的位置。例如，一个粒子[3, 1, 4, 2]表示工件的加工顺序为J3 -> J1 -> J4 -> J2。
基于优先级的编码方式:
每个粒子代表每个工件的优先级。工件的优先级越高，其加工顺序越靠前。需要根据优先级对工件进行排序，才能得到工件的加工顺序。

二、基于PSO求解PFSP的算法设计

基于PSO求解PFSP的核心在于如何将PSO算法的要素与PFSP问题相结合，包括粒子编码、速度更新、位置更新、以及适应度函数的设计。

粒子编码与初始化:

采用基于排列的编码方式，每个粒子的位置表示一个可能的工件加工顺序。初始时，可以随机生成一定数量的粒子，每个粒子代表一个随机的工件排列。例如，对于n个工件，可以随机生成一个1到n的排列作为粒子的初始位置。
速度编码与初始化:

粒子的速度决定了粒子的搜索方向和移动步长。对于PFSP，粒子的速度不能简单地用数字表示，而是需要采用一种能够描述工件排列变化的方式。常用的方法包括基于位置的交换序列 (Pairwise Swap Sequence, PSS) 或者基于插入的交换序列 (Insert Sequence)。

初始速度可以随机生成，但需要限制速度的大小，以避免过度搜索。
- 基于位置的交换序列(PSS):
  速度表示一系列位置交换操作，用于改变粒子的排列。例如，速度 [ (1, 3), (2, 4) ] 表示先交换位置1和位置3的工件，再交换位置2和位置4的工件。
- 基于插入的交换序列(Insert Sequence):
  速度表示一系列插入操作，将某个位置的工件插入到另一个位置。例如，速度 [ (1, 3), (4, 2) ] 表示先将位置1的工件插入到位置3之前，再将位置4的工件插入到位置2之前。
适应度函数设计:

适应度函数用于评估粒子的优劣程度。对于最小化最大完工时间(Makespan, Cmax)的PFSP，适应度函数可以直接定义为对应排列的Makespan值。即：

Fitness(π) = Cmax(π)

其中π表示粒子的位置，Cmax(π)表示排列π对应的Makespan值。

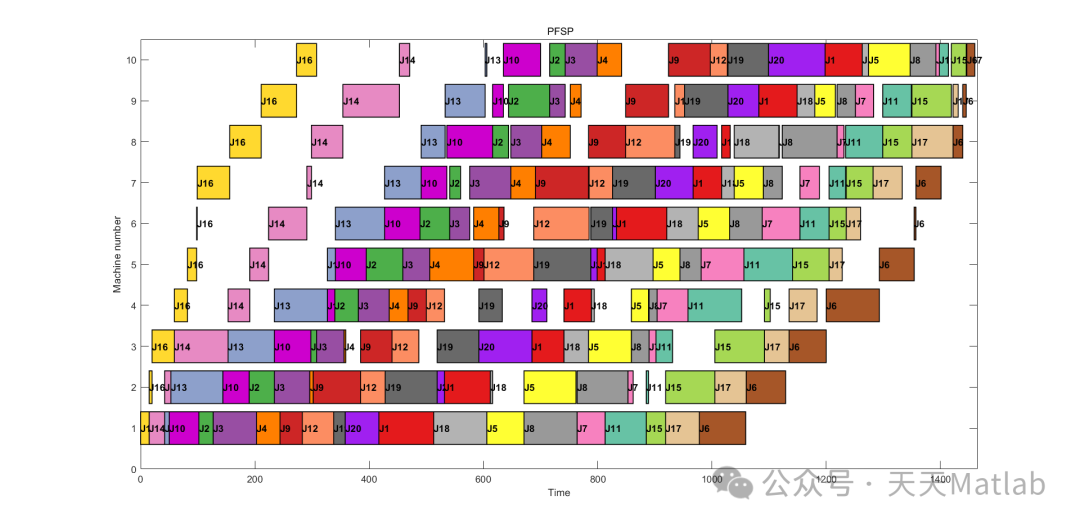

计算Makespan可以使用调度理论中的调度规则，例如Gantt图或者NEH (Nawaz, Enscore, Ham) 启发式算法。NEH算法是求解Makespan问题最有效的启发式算法之一，它首先按照每个工件在所有机器上的加工时间总和进行降序排序，然后依次将每个工件插入到当前最佳的位置，直到所有工件都被插入。
速度更新:

速度更新公式是PSO算法的核心。借鉴标准的PSO公式，速度更新公式可以表示为：

Vi(t+1) = w * Vi(t) + c1 * r1 * (Pbesti(t) - Xi(t)) + c2 * r2 * (Gbest(t) - Xi(t))

其中：

需要注意的是，由于速度采用的是交换序列的形式，需要将上述公式进行适当的修改。例如，可以将速度理解为一系列操作，将个体最优和全局最优与当前位置的差异转化为一系列交换操作，然后将这些操作组合起来，作为新的速度。
- Vi(t+1) 是粒子i在t+1时刻的速度。
- Vi(t) 是粒子i在t时刻的速度。
- Xi(t) 是粒子i在t时刻的位置。
- Pbesti(t) 是粒子i到目前为止找到的最好位置（个体最优）。
- Gbest(t) 是整个种群到目前为止找到的最好位置（全局最优）。
- w 是惯性权重，用于控制先前速度的影响。
- c1 和 c2 是加速系数，用于控制个体最优和全局最优的影响。
- r1 和 r2 是 [0, 1] 之间的随机数。
位置更新:

位置更新根据新的速度来更新粒子的位置。对于基于排列的编码方式，位置更新的过程就是根据速度中的交换序列来改变工件的排列顺序。例如，如果速度是 [ (1, 3), (2, 4) ]，那么就依次执行这些交换操作，得到新的工件排列。

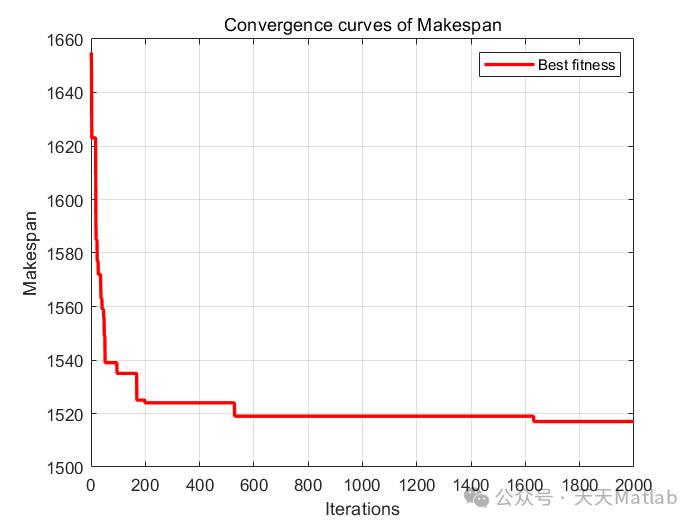

停止准则:

算法的停止准则可以根据最大迭代次数、运行时间、或者目标函数值的收敛情况来设定。当满足停止准则时，算法
