🔥 内容介绍

随着电力电子技术的快速发展，逆变器在电力系统、新能源发电、电机驱动等领域的应用日益广泛。多层逆变器因其输出电压谐波含量低、开关损耗小等优点，成为高压大功率应用中的重要选择。对称级联多层逆变器以其结构简单、模块化设计等优势，受到广泛关注。然而，如何优化开关角以降低输出电压总谐波畸变率(THD)，提升逆变器性能，是一个具有挑战性的问题。本文旨在探讨基于粒子群算法(PSO)确定最佳开关角，从而优化对称级联多层逆变器的性能。

一、多层逆变器及对称级联结构的优势

多层逆变器通过叠加多个电压源的输出来产生多级电压，从而逼近正弦波形。与传统的两电平逆变器相比，多层逆变器具有以下显著优势：

1. **降低谐波含量：**多级电压的输出使得输出电压的谐波含量显著降低，能够满足更高质量的电力需求。

2. **减小电压应力：**每个开关器件承受的电压应力降低，可以使用较低耐压的器件，降低成本并提高效率。

3. **降低开关损耗：**通过优化的开关策略，可以降低开关频率，从而降低开关损耗，提高系统效率。

4. **提高功率等级：**模块化的结构易于扩展，能够满足高压大功率的应用需求。

对称级联多层逆变器是一种常见的拓扑结构，它由多个H桥单元级联组成。每个H桥单元可以输出三个电压电平：+Vdc，0，-Vdc，其中Vdc是直流电源电压。通过控制每个H桥单元的开关状态，可以实现多级电压的输出。对称级联结构的优势在于其模块化设计，易于扩展和维护，且所有H桥单元的直流电源电压相等，简化了电源管理。

二、开关角优化问题的挑战

对称级联多层逆变器的性能很大程度上取决于开关角的设计。合适的开关角能够最大限度地降低输出电压的THD，提高逆变器的效率。开关角优化问题的挑战主要体现在以下几个方面：

1. **非线性约束：**THD的计算是一个复杂的非线性函数，与开关角之间存在高度非线性的关系。

2. **多峰性：**THD作为目标函数，通常具有多个局部最小值，传统的梯度下降法容易陷入局部最优解。

3. **高维搜索空间：**随着层数的增加，需要优化的开关角数量也随之增加，导致搜索空间的维度呈指数级增长。

4. **约束条件：**开关角需要满足一定的约束条件，例如开关角的大小顺序以及在特定范围内的限制。

因此，传统的优化方法难以有效地解决对称级联多层逆变器的开关角优化问题。需要采用智能优化算法，例如遗传算法(GA)、模拟退火算法(SA)和粒子群算法(PSO)等，来寻找全局最优解。

三、粒子群算法(PSO)及其应用于开关角优化

粒子群算法(PSO)是一种基于群体智能的优化算法，其灵感来源于鸟群觅食的行为。PSO算法将每个潜在解表示为搜索空间中的一个粒子，每个粒子都有自己的位置和速度。粒子通过自身的经验和群体中其他粒子的经验来调整自己的位置和速度，从而在搜索空间中寻找最优解。

PSO算法具有以下优点：

1. **易于实现：**PSO算法结构简单，参数少，易于实现。

2. **收敛速度快：**PSO算法具有较快的收敛速度，能够在较短的时间内找到较好的解。

3. **全局搜索能力强：**PSO算法具有较强的全局搜索能力，能够避免陷入局部最优解。

4. **鲁棒性好：**PSO算法对初始化参数和噪声具有一定的鲁棒性

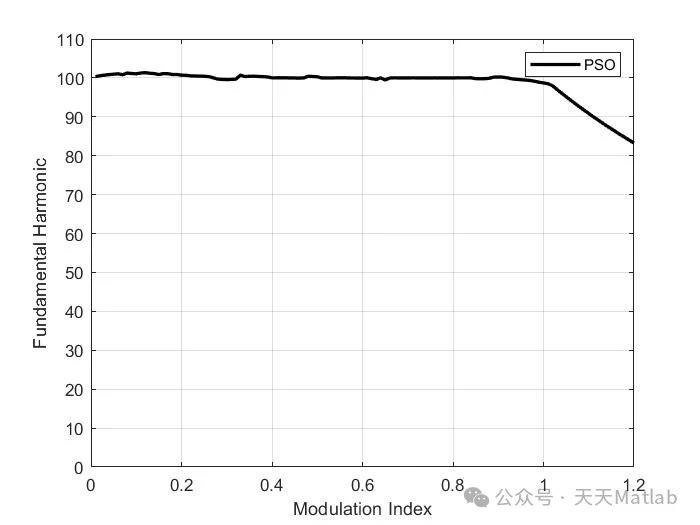

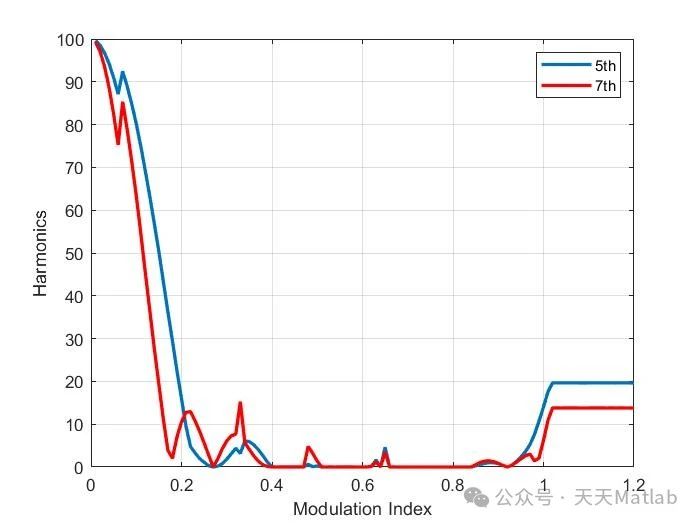

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
