【温度控制】基于动态矩阵控制方法DMC热水器出口温度控制附Matlab代码

 ✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页:Matlab科研工作室

🍊个人信条:格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

热水器作为一种广泛应用于家庭、工业及商业领域的供热设备,其出口水温的稳定控制至关重要。精确的温度控制不仅能够保证用户的舒适体验,提高用水效率,更能显著降低能源消耗,实现节能减排。然而,传统的热水器控制方法,例如PID控制,在面对复杂工况、系统非线性以及外部扰动时,往往难以达到理想的控制效果。因此,寻求更先进、更有效的控制策略成为热水器温度控制领域的重要研究方向。动态矩阵控制(Dynamic Matrix Control, DMC)作为一种预测控制算法,凭借其良好的鲁棒性、适应性和控制性能,在工业过程中得到了广泛应用。本文将探讨基于DMC方法的热水器出口温度控制,分析其优势、实现方法以及潜在挑战。

首先,我们需要理解热水器出口温度控制的复杂性。热水器作为一个热力系统,其动态特性受到多种因素的影响。进水温度、水流量、环境温度以及热水器自身的加热功率等,都会对出口水温产生影响。此外,热水器系统通常具有时变性、非线性和滞后性等特点,这些特点使得传统控制方法难以建立精确的数学模型,从而导致控制效果不佳。例如,当进水温度发生突变,或者用户用水量发生较大变化时,传统的PID控制器可能需要较长时间才能稳定出口水温,甚至出现超调和振荡现象,影响用户体验。

DMC控制方法的引入为解决上述问题提供了新的思路。DMC是一种基于模型预测的控制算法,其核心思想是利用系统的动态模型预测未来一段时间内的系统输出,并通过优化控制输入来最小化预测输出与期望值之间的偏差。具体而言,DMC控制算法包含以下几个关键步骤:

  1. 建立动态矩阵模型: 这是DMC算法的基础。动态矩阵模型描述了系统输入与输出之间的动态关系。通常,可以通过实验数据或者机理建模方法来建立动态矩阵模型。对于热水器系统,可以利用阶跃响应实验或者脉冲响应实验获取系统的输入输出数据,然后通过数据拟合或者系统辨识方法建立动态矩阵模型。该模型能够预测在给定控制输入序列下,未来一段时间内热水器出口温度的变化趋势。

  2. 预测输出: 基于动态矩阵模型,DMC算法能够预测未来一段时间内的系统输出,即热水器出口温度。预测过程需要考虑当前时刻的系统状态、过去的控制输入以及未来的控制输入。预测精度直接影响到DMC算法的控制性能,因此需要选择合适的预测模型和预测步长。

  3. 优化控制输入: DMC算法的目标是最小化预测输出与期望值之间的偏差。为了实现这一目标,DMC算法会通过优化算法,例如二次规划或者线性规划,来计算最优的控制输入序列。优化过程中需要考虑约束条件,例如控制输入的上下限以及控制输入的速率约束。

  4. 滚动优化: 由于热水器系统具有时变性和不确定性,因此需要采用滚动优化的方式来实现DMC控制。在每一个控制周期,DMC算法都会重新预测系统输出,并重新优化控制输入。这样可以保证DMC算法能够适应系统的动态变化,并保持良好的控制性能。

将DMC算法应用于热水器出口温度控制具有以下优势:

  • 良好的鲁棒性: DMC算法对模型误差具有较强的鲁棒性。即使热水器的动态特性发生变化,DMC算法仍然能够通过滚动优化来保持良好的控制性能。这对于实际应用非常重要,因为热水器的动态特性会受到多种因素的影响,难以精确建模。

  • 适应性强: DMC算法能够适应系统的非线性和时变性。通过在线调整控制参数或者更新动态矩阵模型,DMC算法可以适应系统的动态变化,并保持良好的控制性能。

  • 控制效果好: DMC算法能够实现精确的温度控制,减少温度波动,提高用户舒适度。通过优化控制输入,DMC算法可以实现快速响应和良好的抗干扰性能。

  • 能够处理约束: DMC算法能够处理控制输入的约束,例如加热功率的上下限。这可以避免控制输入超出系统的物理限制,保证系统的安全稳定运行。

然而,基于DMC的热水器出口温度控制也面临一些挑战:

  • 模型建立的复杂性: 建立精确的动态矩阵模型需要大量的实验数据和复杂的系统辨识方法。对于复杂的工业过程,建立精确的模型可能非常困难。因此,需要开发更有效的建模方法,例如基于机器学习的建模方法,来简化模型建立的过程。

  • 计算复杂度高: DMC算法需要进行滚动优化,这需要大量的计算资源。对于实时性要求高的系统,需要优化DMC算法的计算效率,例如采用简化优化算法或者并行计算技术。

  • 参数整定困难: DMC算法有许多参数需要整定,例如预测步长、控制步长、权重系数等。参数整定对控制性能有很大影响,需要开发更有效的参数整定方法,例如基于优化算法的参数整定方法。

  • 对初始条件的敏感性: DMC算法的控制性能对初始条件比较敏感。如果初始条件设置不当,可能会导致控制性能下降。因此,需要选择合适的初始条件,或者采用自适应初始条件调整方法。

为了克服上述挑战,未来的研究方向可以集中在以下几个方面:

  • 基于数据驱动的建模方法: 利用机器学习、深度学习等技术,直接从大量的运行数据中学习系统的动态特性,建立数据驱动的动态矩阵模型。这种方法可以避免复杂的机理建模过程,并能够适应系统的非线性和时变性。

  • 简化优化算法: 开发更有效的优化算法,例如梯度下降法、遗传算法等,来简化DMC算法的计算过程,提高算法的实时性。

  • 自适应参数整定方法: 开发自适应的参数整定方法,例如基于强化学习的参数整定方法,能够根据系统的运行状态自动调整DMC算法的参数,提高控制性能。

  • 多变量DMC控制: 对于复杂的热水器系统,可以采用多变量DMC控制方法,同时控制多个输出变量,例如出口温度和水流量,从而实现更全面的控制目标。

总而言之,基于动态矩阵控制(DMC)方法的热水器出口温度控制具有显著的优势,能够克服传统控制方法的局限性,实现精确、稳定和高效的温度控制。虽然面临一些挑战,但随着控制理论和计算技术的发展,DMC方法在热水器温度控制领域具有广阔的应用前景。通过不断的研究和改进,可以开发出更智能、更高效的DMC控制系统,从而提高热水器的性能,降低能源消耗,为用户提供更加舒适和便捷的体验。未来的研究应该聚焦于简化建模过程、提高计算效率、实现自适应参数整定以及开发多变量控制策略,从而推动DMC技术在热水器温度控制领域的应用。

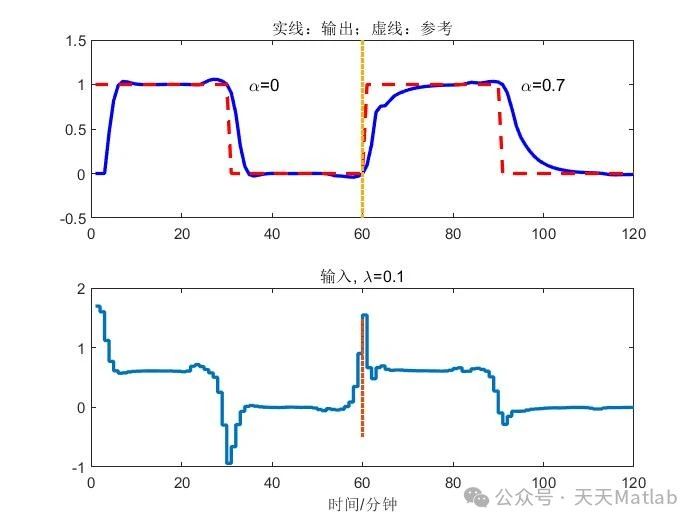

⛳️ 运行结果

🔗 参考文献

[1] 张嘉英,王文兰.基于动态矩阵控制的再热汽温控制系统[J].电力自动化设备, 2010(8):4.DOI:10.3969/j.issn.1006-6047.2010.08.015.

[2] 张嘉英,王文兰.再热汽温控制系统的DMC-PID仿真研究[J].自动化仪表, 2010(6):3.DOI:10.3969/j.issn.1000-0380.2010.06.017.

[3] 王长德,郭华,邹朝望,等.动态矩阵控制在渠道运行系统中的应用[J].武汉大学学报:工学版, 2005, 38(3):5.DOI:10.3969/j.issn.1671-8844.2005.03.002.

📣 部分代码

% %% The Step Response Model% The DMC algorithm works with a step response model. The first step to% design a DMC controller is to perform a step test on the plant to% generate a step response model. The step response of the water heater is% obtained through such a test and given as follows:p.sr = [0;0;0.271;0.498;0.687;0.845;0.977;1.087;1.179;1.256;...        1.320;1.374;1.419;1.456;1.487;1.513;1.535;1.553;1.565;1.581;...        1.592;1.600;1.608;1.614;1.619;1.632;1.627;1.630;1.633;1.635];% The response is con​
