【化工】基于matlab计算冷却水塔所需的高度和达到规定的空气和水服务条件所需的最小空气率

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

冷却水塔是工业生产中不可或缺的设备，其主要作用是将工业过程中产生的废热以蒸发冷却的方式排放至大气中，从而降低冷却水的温度，满足循环冷却水的使用要求。冷却水塔的设计参数，尤其是高度和最小空气流量，直接影响着冷却效率、运行成本以及设备的整体性能。本文将探讨如何基于Matlab软件，通过计算分析确定冷却水塔所需的高度以及达到规定的空气和水服务条件所需的最小空气流量。

一、冷却水塔工作原理及影响因素

冷却水塔的工作原理基于水与空气的传热传质过程。热水经塔顶喷淋装置分散成薄膜状，与自下向上流动的空气接触。由于水与空气的温度差，水中的热量以显热和潜热的形式传递给空气，从而降低水的温度。影响冷却水塔性能的主要因素包括：

进水温度 (Tin)：进水温度越高，需要冷却的热量越多，对空气流量的需求也越大。
出水温度 (Tout)：出水温度是设计目标，其设定值取决于下游设备的冷却水需求。
空气温度 (Ta)：空气温度越高，冷却效果越差，需要更大的空气流量来补偿。
空气湿度 (Ha)：空气湿度越高，水的蒸发量越小，冷却效果越差，需要更大的空气流量。
水流量 (Q)：水流量越大，需要冷却的热量越多，对空气流量的需求也越大。
冷却塔类型及结构: 不同类型的冷却塔（如逆流式、横流式等）具有不同的传热传质效率，其结构参数（如填料类型、填料高度等）也影响着冷却效果。
风速: 风速会影响空气流通，从而影响冷却效果。

二、Matlab计算模型的建立

为了计算冷却水塔高度和最小空气流量，需要建立一个基于能量平衡和传质平衡的数学模型。该模型考虑上述主要影响因素，并利用Matlab进行数值求解。

1. 能量平衡方程：

冷却水中损失的热量等于空气吸收的热量，可以表达为：

Q * Cp * (Tin - Tout) = Ma * Cp_a * (To - Ta) + m_w * λ

其中：

Q: 水流量 (kg/s)
Cp: 水的比热容 (J/kg·K)
Cp_a: 空气的比热容 (J/kg·K)
λ:水的汽化潜热 (J/kg)
Ma: 空气质量流量 (kg/s)
Tin: 进水温度 (K)
Tout: 出水温度 (K)
Ta: 空气温度 (K)
To: 出口气温度 (K) (To需要通过传热传质方程计算)
m_w: 蒸发水量 (kg/s) (m_w需要通过传质方程计算)

2. 传质平衡方程 (简化模型):

水的蒸发量与空气流量、空气湿度和水温差相关。一个简化的经验公式可以表达为：

m_w = K * Ma * (Ha_sat(Tout) - Ha)

其中：

K: 传质系数 (经验值，与冷却塔结构及运行条件有关)
Ha_sat(Tout): Tout温度下空气的饱和湿度
Ha: 空气初始湿度

3. 冷却塔高度的确定:

冷却塔的高度与填料高度以及其他结构参数密切相关。填料高度的选择需要考虑传热传质效率和压降等因素。一个经验公式或基于CFD模拟的结果可以用于估算所需的高度。

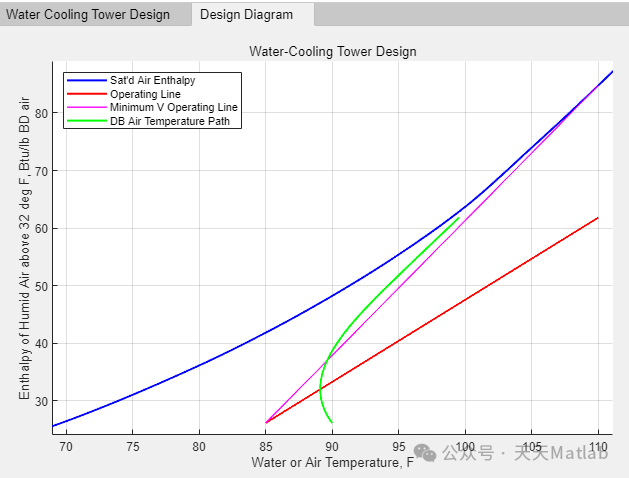

三、Matlab程序实现及结果分析

基于上述模型，可以使用Matlab编写程序进行数值计算。程序中需要输入相关的参数，包括进水温度、出水温度、空气温度、空气湿度、水流量、冷却塔类型等。程序将通过迭代求解能量平衡和传质平衡方程，确定最小空气流量 Ma 和相应的出口气温度 To。进一步结合经验公式或CFD模拟结果，确定冷却塔所需的高度。

Ma = 0.1; % 初始值 error = 1; tolerance = 0.001; while error > tolerance % 计算蒸发水量 Ha_sat = interp1(T_data, Ha_sat_data, Tout); % 插值计算饱和湿度 (需要预先定义T_data和Ha_sat_data) mw = K * Ma * (Ha_sat - Ha); % 计算出口气温度 (简化计算，实际情况需考虑更复杂的传热模型) To = Ta + (Q * Cp * (Tin - Tout) - mw * lambda) / (Ma * Cp_a); % 计算误差 error = abs((Q * Cp * (Tin - Tout) - Ma * Cp_a * (To - Ta) - mw * lambda) / (Q * Cp * (Tin - Tout))); % 调整空气流量 (需根据实际情况选择合适的调整策略) Ma = Ma * (1 + 0.1 * error); end % 输出结果 disp(['最小空气流量 Ma: ', num2str(Ma), ' kg/s']); disp(['出口气温度 To: ', num2str(To), ' K']); % 计算冷却塔高度 (需要根据经验公式或CFD模拟结果) height = 10; % 例如，假设高度为10米 disp(['冷却塔高度: ', num2str(height), ' m']);

四、结论

本文介绍了基于Matlab计算冷却水塔高度和最小空气流量的方法。通过建立能量平衡和传质平衡模型，并结合经验公式或CFD模拟结果，可以有效地确定冷却水塔的设计参数。需要注意的是，该模型是一个简化模型，实际应用中需要根据具体的冷却水塔类型、运行条件以及更精确的传热传质模型进行更精细的计算和分析。未来的研究可以着重于改进传质模型的精度，考虑风速等环境因素的影响，并结合三维数值模拟技术，提高计算结果的准确性和可靠性。此外，优
