【飞行器】基于matlab的四轴飞行器仿真（含位置 速度）

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

四轴飞行器，凭借其灵活的机动性和相对简单的控制结构，在近年来得到了广泛的应用，从航拍摄影到货物运输，其应用领域不断拓展。然而，实际飞行器研发和测试成本高昂，且存在一定的风险。因此，对四轴飞行器进行精确的仿真模拟，成为其设计、控制算法开发和测试的重要手段。本文将深入探讨四轴飞行器仿真，重点关注位置和速度的精确模拟。

一、动力学建模:

精确的仿真首先依赖于精确的动力学模型。四轴飞行器的动力学模型是一个复杂的非线性系统，其涉及到多个因素，包括：

• 旋转动力学: 描述旋翼的转动惯量、电机转速与旋翼转矩之间的关系。这部分需要考虑电机的动力学特性，包括电机的转矩-速度曲线、效率等因素。通常采用电机模型结合旋翼气动模型进行建模。值得注意的是，旋翼气动模型的选择对仿真精度有显著影响，不同的模型适用于不同的飞行状态和旋翼设计。例如，简单的叶素动量理论模型适用于低速飞行状态，而更复杂的模型则需要考虑气动干扰、失速等因素。

• 平移动力学: 描述四轴飞行器质心在三维空间中的运动，受到重力、推力、空气阻力等外力的作用。推力由四个旋翼产生的升力矢量合成，其方向和大小均会随电机转速的变化而改变。空气阻力通常根据飞行器的形状和速度采用经验公式或更复杂的计算流体力学(CFD)结果进行模拟。

• 姿态动力学: 描述四轴飞行器姿态角（俯仰角、滚转角、偏航角）的变化率。这部分需要考虑旋翼产生的力矩和飞行器自身的转动惯量。姿态动力学模型通常采用欧拉角或四元数表示姿态，并利用旋转矩阵进行坐标变换。四元数方法能够有效避免欧拉角的万向节死锁问题，因此在高精度仿真中更常用。

上述三个部分的动力学方程通常采用微分方程组的形式表示，并通过数值方法进行求解。常见的数值方法包括龙格-库塔法、欧拉法等，其选择需要根据仿真精度和计算效率进行权衡。

二、传感器模型:

在仿真中，传感器模型是不可或缺的部分。常见的传感器包括：

• 惯性测量单元 (IMU): 提供飞行器的角速度和加速度信息。IMU模型需要考虑传感器噪声、漂移和偏差等因素，通常采用高斯白噪声模型或更复杂的随机游走模型来模拟这些误差。

• 全球导航卫星系统 (GNSS): 提供飞行器的经纬度和高度信息。GNSS模型需要考虑卫星信号的衰落、多路径效应和大气层影响等因素，导致GNSS数据存在一定的误差。

• 气压计: 提供飞行器的高度信息。气压计模型需要考虑气压变化对高度测量的影响。

这些传感器模型的精度直接影响仿真结果的可信度，因此需要根据实际传感器的精度和特性进行精确建模。

三、控制算法仿真:

基于上述动力学模型和传感器模型，可以对各种控制算法进行仿真。常见的控制算法包括：

• PID控制: 是一种经典的控制算法，简单易实现，但精度和鲁棒性相对较低。

• 状态空间控制: 是一种现代控制理论方法，能够实现对系统状态的精确控制，但需要建立精确的系统模型。

• 滑模控制: 是一种鲁棒性较强的控制算法，能够有效克服系统不确定性和外部干扰。

• 模型预测控制 (MPC): 通过预测系统未来的状态，优化控制策略，能够实现对复杂系统的精确控制。

在仿真中，可以对不同的控制算法进行对比分析，选择最佳的控制策略。同时，还可以通过仿真来测试控制算法在各种飞行条件下的性能，例如，在存在风力干扰或传感器故障的情况下，控制算法的稳定性和可靠性。

四、仿真结果分析与验证:

仿真结果的分析和验证至关重要。需要对仿真结果进行定量分析，例如，分析飞行器的姿态、速度和位置误差，评估控制算法的性能指标，如超调量、稳定时间等。同时，需要将仿真结果与实际飞行数据进行对比，验证仿真模型和控制算法的精度和可靠性。这可能需要进行大量的实验数据收集和分析。

五、未来的发展方向:

未来四轴飞行器仿真技术的发展方向包括：

• 高保真模型的建立: 更加精确地模拟飞行器的空气动力学特性、电机特性和传感器特性。

• 复杂环境的仿真: 模拟风力、雨雪等复杂环境对飞行器的影响。

• 群体智能控制算法的仿真: 研究多个四轴飞行器协同工作的控制算法。

• 硬件在环(HIL)仿真: 将仿真环境与实际硬件结合，进行更真实的仿真测试。

总之，四轴飞行器仿真，特别是包含位置和速度精确模拟的仿真，是一个复杂的系统工程，需要综合考虑动力学建模、传感器模型、控制算法以及仿真结果的分析与验证等多个方面。 只有通过不断地改进和完善仿真模型和方法，才能更好地支撑四轴飞行器技术的发展和应用。 未来的研究方向将着重于提高仿真精度、扩展仿真环境以及提升仿真效率，为四轴飞行器设计、控制和应用提供更可靠的保障。

📣 部分代码

 handle that. This can be done by checking the number of arguments to the

% function using the "nargin" variable, check the MATLAB documentation for more

% information.

%

% t,state: time and current state (same variable as "state" in controller)

% that you may use for computing desired_state

%

% waypoints: The 3xP matrix listing all the points you much visited in order

% along the generated trajectory

%

% desired_state: Contains all the information that is passed to the

% controller for generating inputs for the quadrotor

%

% It is suggested to use "persistent" variables to store the waypoints during

% the initialization call of trajectory_generator.

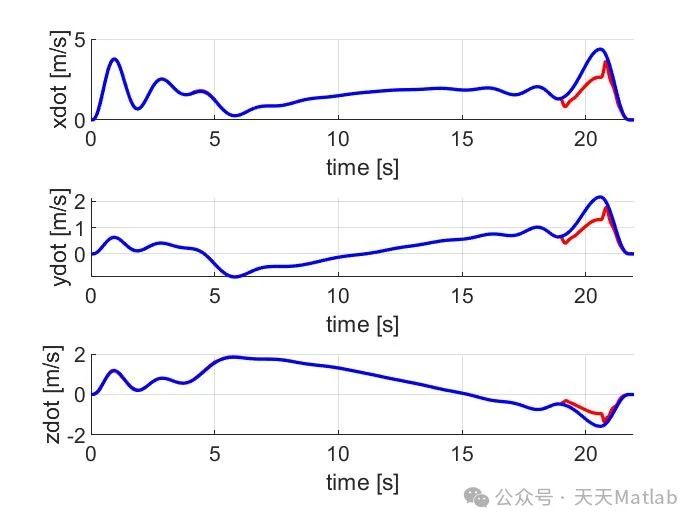

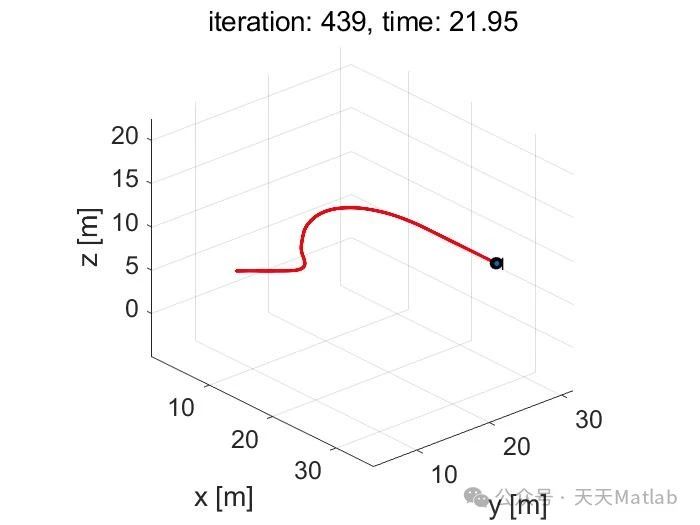

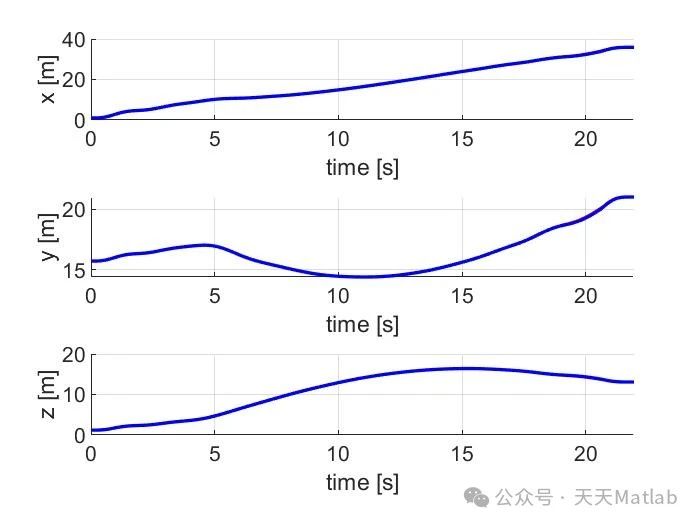

⛳️ 运行结果

🔗 参考文献
