【数字信号调制】QPSK通讯系统误码率+误比特率和星座图Matlab仿真

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

四相相移调制是利用载波的四种不同相位差来表征输入的数字信息，是四进制移相键控。QPSK是在M=4时的调相技术，它规定了四种载波相位，分别为45°，135°，225°，315°，调制器输入的数据是二进制数字序列，为了能和四进制的载波相位配合起来，则需要把二进制数据变换为四进制数据，这就是说需要把二进制数字序列中每两个比特分成一组，共有四种组合，即00，01，10，11，其中每一组称为双比特码元。每一个双比特码元是由两位二进制信息比特组成，它们分别代表四进制四个符号中的一个符号。QPSK中每次调制可传输2个信息比特，这些信息比特是通过载波的四种相位来传递的。解调器根据星座图及接收到的载波信号的相位来判断发送端发送的信息比特。

　　数字调制用“星座图”来描述，星座图中定义了一种调制技术的两个基本参数：（1）信号分布；（2）与调制数字比特之间的映射关系。星座图中规定了星座点与传输比特间的对应关系，这种关系称为“映射”，一种调制技术的特性可由信号分布和映射完全定义，即可由星座图来完全定义。

　　首先将输入的串行二进制信息序列经串－并变换，变成m=log2M个并行数据流，每一路的数据率是R/m，R是串行输入码的数据率。I/Q信号发生器将每一个m比特的字节转换成一对（pn，qn）数字，分成两路速率减半的序列，电平发生器分别产生双极性二电平信号I(t)和Q(t)，然后对coswct和sinwct进行调制，相加后即得到QPSK信号。

QPSK是一种频谱利用率高、抗干扰性强的数调制方式, 它被广泛应用于各种通信系统中. 适合卫星广播。例如，数字卫星电视DVB-S2 标准中，信道噪声门限低至4. 5 dB，传输码率达到45M bös，采用QPSK 调制方式，同时保证了信号传输的效率和误码性能。

3.2 QPSK系统的原理和基带传输模型

四相相移调制是利用载波的四种不同相位差来表征输入的数字信息，是四进制移相键控。QPSK是在M=4时的调相技术，它规定了四种载波相位，分别为45°，135°，225°，275°，调制器输入的数据是二进制数字序列，为了能和四进制的载波相位配合起来，则需要把二进制数据变换为四进制数据，这就是说需要把二进制数字序列中每两个比特分成一组，共有四种组合，即00，01，10，11，其中每一组称为双比特码元。每一个双比特码元是由两位二进制信息比特组成，它们分别代表四进制四个符号中的一个符号。QPSK中每次调制可传输2个信息比特，这些信息比特是通过载波的四种相位来传递的。解调器根据星座图及接收到的载波信号的相位来判断发送端发送的信息比特。

在QPSK体制中，由其矢量图可以看出，错误判决是由于信号矢量的相位因噪声而发生偏离造成的。例如，设发送矢量的相位为45°，它代表基带信号码元“11”，若因噪声的影响使接收矢量的相位变成135°，则将错判为“01”。当不同发送矢量以等概率出现时，合理的判决门限应该设定在和相邻矢量等距离的位置。在图中对于矢量“11”来说，判决门限应该设在0°和90°。当发送“11”时，接收信号矢量的相位若超出这一范围（图中阴影区），则将发生错判。

📣 部分代码

start_map4=find((binary_value(:,1)==1&binary_value(:,2)==1));         %找出二进制序列为11的行和相应的列坐标的值

send_code(start_map4)=1+j;                                            %星座图映射 11---  1+i

scatterplot(send_code);                                               %画B点星座图 散点图start_map实部作为同向部分,虚数部分作为正交部分

title('B star mapping');                           %给星座图标注文件名

for count=1:13

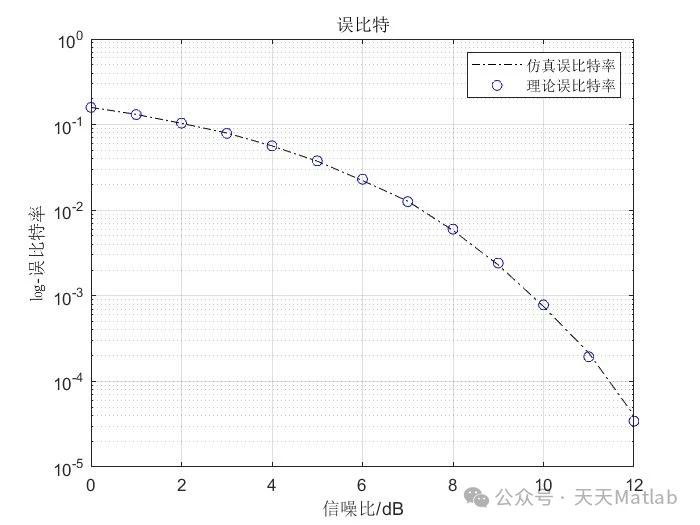

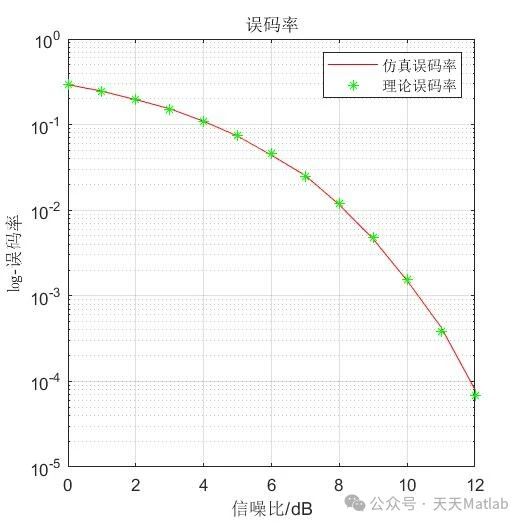

⛳️ 运行结果
