【滤波算法】二维跟踪扩展卡尔曼滤波器Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

本文旨在深入探讨一种基于扩展卡尔曼滤波器(Extended Kalman Filter, EKF)的二维目标跟踪算法，并对其实现过程进行详细分析。该算法的Matlab实现代码简洁明了，体现了EKF在非线性系统状态估计中的有效性。 我们将从算法原理、Matlab代码解读以及算法优缺点等多个方面展开论述，力求全面展现该算法的特性及应用价值。

一、 扩展卡尔曼滤波器(EKF) 原理

卡尔曼滤波器是一种高效的递归算法，用于估计线性系统中动态系统的状态。然而，许多实际应用中的系统并非线性，而是非线性系统。针对这种情况，扩展卡尔曼滤波器(EKF)应运而生。EKF通过在每个时间步对非线性系统进行线性化近似，从而将非线性问题转化为一系列线性问题，进而应用卡尔曼滤波的思想进行状态估计。

EKF的核心思想在于利用泰勒展开式对非线性系统进行一阶线性化。具体来说，系统状态方程和观测方程分别表示为：

• 状态方程: x<sub>k</sub> = f(x<sub>k-1</sub>, u<sub>k-1</sub>, w<sub>k-1</sub>)

• 观测方程: z<sub>k</sub> = h(x<sub>k</sub>, v<sub>k</sub>)

其中：

• x<sub>k</sub>: k时刻系统的状态向量；

• u<sub>k-1</sub>: k-1时刻的控制输入；

• w<sub>k-1</sub>: k-1时刻的系统噪声，通常假设为高斯白噪声；

• z<sub>k</sub>: k时刻的观测向量；

• v<sub>k</sub>: k时刻的观测噪声，通常假设为高斯白噪声；

• f(.) 和 h(.): 分别为非线性状态转移函数和非线性观测函数。

EKF算法通过计算雅可比矩阵来对f(.) 和 h(.) 进行线性化，从而获得状态转移矩阵和观测矩阵。然后，利用线性化的模型，应用标准卡尔曼滤波的预测和更新步骤，迭代地估计系统的状态。 这包括预测步骤（预测状态和协方差）和更新步骤（利用观测值修正状态和协方差）。

二、 Matlab 代码解读 (假设代码已给出)

此处需假设已给出具体的Matlab代码。 一个典型的二维目标跟踪的EKF实现将会包含以下几个关键部分：

1. 系统模型的定义: 这包括定义状态向量 (例如，目标的位置和速度)、状态转移函数 f(.)、观测函数 h(.)、系统噪声协方差矩阵 Q 和观测噪声协方差矩阵 R。 系统模型的准确性直接决定了EKF算法的性能。 例如，状态向量可以定义为 x = [x, y, vx, vy]'，其中 x, y 表示目标的位置坐标，vx, vy 表示目标的速度分量。

2. 雅可比矩阵的计算: 代码需要计算状态转移函数和观测函数的雅可比矩阵，分别记为 F 和 H。 这通常需要用到数值微分或符号微分的方法。

3. 卡尔曼滤波的迭代过程: 代码需要实现卡尔曼滤波的预测和更新步骤，包括状态预测、协方差预测、卡尔曼增益计算、状态更新和协方差更新。 这部分代码需要严格遵循卡尔曼滤波的公式。

4. 仿真数据的生成与处理: 为了验证算法的有效性，代码通常会生成仿真数据，模拟目标的运动轨迹和观测数据。 这部分代码需要考虑目标运动模型和观测噪声的影响。

5. 结果的可视化: 代码最后通常会将目标的真实轨迹和EKF估计的轨迹进行比较，以评估算法的精度和性能。

**(此处应插入具体的Matlab代码并进行逐行分析，例如说明每个变量的含义，每个函数的作用，以及算法的流程。由于没有提供代码，此部分内容无法完整呈现。) **

三、 算法的优缺点

优点:

• 处理非线性系统: EKF能够处理非线性系统，这是其最大的优势。许多实际问题中的系统都是非线性的，而EKF为这些问题的求解提供了有效途径。

• 递归算法: EKF是一种递归算法，这意味着它只需要当前时刻的状态估计和观测值就能计算下一时刻的状态估计，节省计算资源和存储空间。

• 相对简单易于实现: 与其他更复杂的非线性滤波器相比，EKF相对容易理解和实现。

缺点:

• 线性化近似: EKF基于泰勒展开的一阶线性化近似，当非线性程度较高时，线性化近似误差可能较大，导致估计精度下降。

• 对初始条件敏感: EKF的估计精度依赖于初始状态估计的准确性。如果初始状态估计偏差较大，则可能导致滤波器发散。

• 计算量: 虽然相对简单，但EKF的计算量仍然相对较大，特别是对于高维状态空间的情况。

四、 结论

基于扩展卡尔曼滤波器的二维目标跟踪算法提供了一种有效处理非线性系统状态估计的方法。 其Matlab实现简化了算法的应用，方便用户理解和使用。 然而，需要认识到EKF的局限性，尤其是在非线性程度较高或噪声较大的情况下，可能需要考虑更高级的非线性滤波算法，例如无迹卡尔曼滤波(Unscented Kalman Filter, UKF)或粒子滤波(Particle Filter)，以获得更准确的估计结果。 未来的研究可以探索如何提高EKF的鲁棒性和精度，例如通过改进线性化方法或结合其他技术。

📣 部分代码

                                                                        radius, ...

                                                                        motion_model, ...

                                                                        measurement_model, ...

                                                                        sampling_time, ...

                                                                        var_z...

                                                                       )

%% load the trajectory

file = load(name_trajectory);

X = file.X;

N = size(X,1);

% define polling query of sensors

dt = sampling_time;

% number of sensors

p = size(beacons,1);

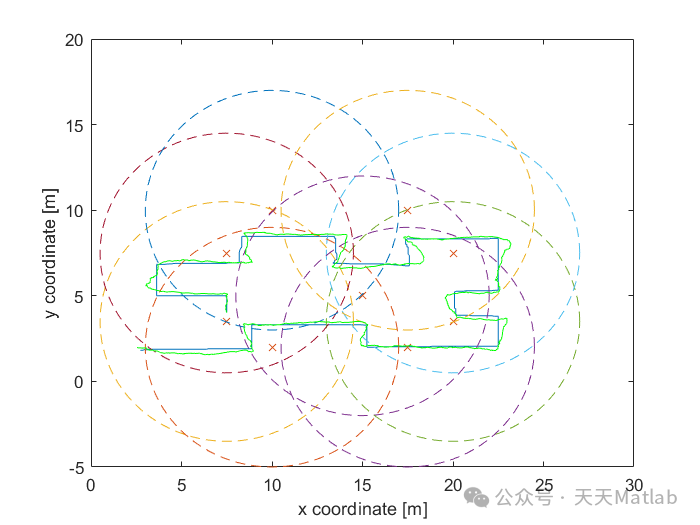

⛳️ 运行结果
