【雷达探测】基于Matlab的探地雷达装置探测分析

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

探地雷达（Ground Penetrating Radar，GPR）作为一种重要的地球物理探测技术，凭借其非破坏性、高分辨率和快速成像的特点，在诸多领域得到广泛应用，例如工程勘察、考古调查、环境监测以及安全防范等。本文将深入探讨探地雷达装置的探测原理、数据处理方法以及在不同应用场景中的分析策略，并对其局限性进行简要分析。

探地雷达的工作原理基于电磁波的反射与散射。雷达发射机发射高频电磁波脉冲信号，该信号向下传播，遇到不同介质界面时会发生反射。一部分能量被反射回接收机，另一部分则继续传播并可能再次发生反射。接收机记录反射信号的强度和到达时间，根据电磁波在不同介质中的传播速度，可以计算出反射界面深度和位置，从而获得地下目标的三维空间分布信息。 不同的地层或目标具有不同的介电常数和电导率，这些参数决定了电磁波在介质中的传播速度和衰减程度，进而影响探测结果。例如，含水量高的地层通常具有较高的介电常数，导致电磁波速度较慢，反射信号强度较强；而高电导率的介质则会使电磁波迅速衰减，导致探测深度受限。

探地雷达系统通常由发射天线、接收天线、控制单元和数据采集系统组成。发射天线产生高频电磁波脉冲，接收天线接收反射信号，控制单元控制信号发射和接收过程，数据采集系统记录和存储接收到的信号数据。天线频率的选择直接影响探测深度和分辨率。高频天线具有较高的分辨率，但探测深度较浅；低频天线探测深度较大，但分辨率较低。因此，根据不同的探测目标和地质条件，需要选择合适的频率。此外，天线类型也多种多样，例如单极子天线、偶极子天线和宽带天线等，其选择取决于具体的应用需求。

探地雷达数据处理是获得可靠探测结果的关键环节。原始数据通常包含大量的噪声，需要进行一系列的处理才能提取有效信息。常用的数据处理方法包括：滤波去噪、速度分析、层析成像、目标识别等。滤波去噪用于去除数据中的随机噪声和干扰信号，提高信噪比；速度分析用于确定电磁波在不同介质中的传播速度，是进行深度转换和成像的基础；层析成像可以将二维数据转换为三维图像，直观地显示地下目标的分布；目标识别则利用图像处理技术和模式识别方法，自动识别和分类地下目标。 先进的数据处理软件，例如Reflexw, Radan等，提供了强大的数据处理功能，极大地提高了数据处理效率和精度。

探地雷达在不同领域的应用策略也各有不同。在工程勘察中，探地雷达主要用于探测地下管道、空洞、地层分层等，需要选择合适的频率和天线类型，并进行精细的数据处理和分析，以确保探测结果的可靠性。在考古调查中，探地雷达可以探测地下埋藏的文物和遗址，需要根据地质条件和目标特征选择合适的探测参数，并结合其他探测方法进行综合分析。在环境监测中，探地雷达可以用于探测地下污染物和地下水，需要选择合适的探测参数，并对数据进行专业的解释和分析。在安全防范中，探地雷达可以用于探测地雷和爆炸物，需要选择高分辨率的探测系统，并结合信号处理技术提高探测的灵敏度和准确性。

尽管探地雷达具有诸多优势，但其也存在一些局限性。例如，探测深度受地质条件和电磁波频率的限制；强烈的电磁干扰会影响探测结果；数据解释的复杂性和主观性也可能导致误判。因此，在使用探地雷达进行探测时，需要充分考虑地质条件、探测目标以及数据处理方法，并结合其他探测技术进行综合分析，才能获得更可靠的探测结果。

总而言之，探地雷达装置作为一种重要的地球物理探测工具，其探测原理、数据处理方法和应用策略都具有其自身的特点和局限性。 未来，随着技术的不断发展，探地雷达系统将朝着更高分辨率、更深探测深度、更智能化的方向发展，并在更多的领域发挥更大的作用。 对探地雷达技术的深入研究和应用，将为我们更好地认识地下世界提供有力支撑。

📣 部分代码

Ex. d:\t1.txt, d:\t2.txt, d:\t9.txt

frame1 = input('Input Buffer Frame1:','s'); %ex. t1.txt

frame2 = input('Input Buffer Frame2:','s'); %ex. t2.txt

frame3 = input('Input Buffer Frame3:','s'); %ex. t3.txt

frame4 = input('Input Buffer Frame4:','s'); %ex. t4.txt

frame5 = input('Input Buffer Frame5:','s'); %ex. t5.txt

frame6 = input('Input for Auto Calibrate:','s'); %ex. t7.txt

frame7 = input('Input As Current Frame:','s'); %ex. t9.txt

fid1 = fopen(frame1,'r');%Moving Avg Frame 1

fid2 = fopen(frame2,'r');%Moving Avg Frame 2

fid3 = fopen(frame3,'r');%Moving Avg Frame 3

fid4 = fopen(frame4,'r');%Moving Avg Frame 4

fid5 = fopen(frame5,'r');%Moving Avg Frame 5

fid6 = fopen(frame6,'r');%For Auto Calibrate

fid7 = fopen(frame7,'r');%As Current Frame (Test Frame)

arrayb1 = fscanf(fid1,'%e%e%e%e%e%e%e%e%e',[9,inf]);

arrayb2 = fscanf(fid2,'%e%e%e%e%e%e%e%e%e',[9,inf]);

arrayb3 = fscanf(fid3,'%e%e%e%e%e%e%e%e%e',[9,in

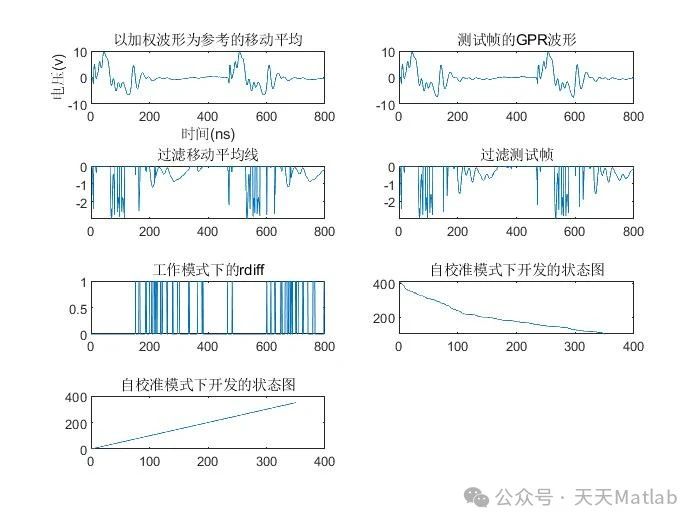

⛳️ 运行结果
