【通信】超宽带系统链路matlab仿真

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

超宽带 (Ultra-Wideband, UWB) 系统因其高带宽、精细时间分辨率和低功耗等优势，近年来在诸多领域展现出巨大的应用潜力，例如高精度定位、短距离高速数据传输以及医疗成像等。然而，UWB 系统链路的构建与优化却面临着诸多技术挑战，本文将深入探讨 UWB 系统链路的关键组成部分、面临的挑战以及未来的发展方向。

UWB 系统链路，简单来说，是指从发射端到接收端的信号传输通路。它包含发射机、信道、接收机三个主要部分。发射机负责将信息调制到 UWB 信号上，并通过天线辐射出去；信道则代表信号传播的介质，它会对信号产生衰落、多径效应等影响；接收机负责接收信号，并从中提取出原始信息。 每个部分的设计都直接影响着整个链路的性能，例如数据速率、误码率、功耗以及抗干扰能力等。

一、发射机技术

UWB 发射机设计需要解决的关键问题是满足监管机构对发射功率谱密度的严格限制，同时最大化数据传输速率。目前常用的调制技术包括脉冲位置调制 (PPM)、脉冲幅度调制 (PAM) 和正交频分复用 (OFDM) 等。PPM 由于其简单高效的特点被广泛应用，但其抗干扰能力相对较弱。PAM 可以提高数据速率，但对信道噪声更为敏感。OFDM 技术则可以通过多载波传输提高系统的鲁棒性，但其复杂度也相对较高。 此外，发射机的天线设计也至关重要，它直接影响着信号的辐射效率和覆盖范围。 为了提升抗多径干扰的能力，智能天线技术例如MIMO（多输入多输出）技术也日益受到重视。 发射机的功耗控制也是一个重要的考量因素，尤其在便携式设备中。

二、信道特性与建模

UWB 信号的超宽带宽特性使其对多径效应极其敏感。在室内环境中，信号会经历多次反射、散射和绕射，导致信号严重衰落和时延扩展，这严重影响了系统的性能。准确的信道建模对于 UWB 系统的设计和优化至关重要。 目前常用的信道模型包括基于统计的模型和基于射线追踪的模型。统计模型可以相对简便地描述信道的统计特性，例如均方根时延扩展和多径分量功率，但其精度有限。基于射线追踪的模型则可以更精确地模拟信号传播路径，但其计算复杂度较高。 此外，不同环境下的信道特性差异巨大，需要针对具体的应用场景建立相应的信道模型。 对信道特性的深入研究，包括对信道状态信息的获取和利用，是提升 UWB 系统性能的关键。

三、接收机技术

UWB 接收机需要从复杂的噪声和多径环境中提取出微弱的 UWB 信号，这需要高效的信号处理技术。常用的接收机技术包括 Rake 接收机、匹配滤波器和基于压缩感知的接收机等。Rake 接收机可以结合多径分量来提高接收信号的信噪比，但其复杂度较高。匹配滤波器可以有效地抑制噪声，但其性能受到信道特性的影响。基于压缩感知的接收机可以利用信号的稀疏性来降低采样率，从而降低接收机的复杂度和功耗。 此外，接收机的同步技术也至关重要，精确的定时同步是保证接收机正确解调信号的关键。

四、技术挑战与未来展望

UWB 系统链路面临的主要挑战包括：

• 多径效应: 如何有效地抑制多径干扰，提高系统的抗多径能力是 UWB 系统的关键技术挑战。

• 高精度定时同步: 精确的定时同步是 UWB 系统定位和通信的关键，需要开发高精度的同步算法和硬件。

• 能耗优化: 在便携式设备中，降低系统的功耗至关重要。

• 系统复杂度: UWB 系统的信号处理算法较为复杂，需要开发高效的算法和硬件来降低系统复杂度。

• 监管合规: UWB 系统需要满足全球不同地区的监管要求，这需要进行复杂的频谱管理和功率控制。

未来，UWB 系统链路的发展方向主要包括：

• 更先进的信道估计和均衡技术: 开发更精确的信道估计技术和更有效的均衡算法，以更好地应对多径效应。

• 人工智能技术在UWB系统中的应用: 利用人工智能技术来优化系统参数，提高系统性能，例如智能天线控制、自适应调制和编码等。

• 新型UWB调制技术: 探索更鲁棒、更高效的 UWB 调制技术，例如基于非正交多址接入的调制技术。

• 低功耗高性能硬件设计: 开发更低功耗、更高性能的 UWB 芯片和射频器件。

总而言之，UWB 系统链路的构建与优化是一个复杂的问题，需要综合考虑发射机、信道和接收机三个方面。 通过持续的技术创新和深入的研究，克服当前面临的挑战，UWB 技术必将在高精度定位、高速数据传输和物联网等领域发挥更大的作用，并为我们创造更美好的未来。

📣 部分代码

d_shdw, num_channels)

% IEEE 802.15.3a UWB channel model for PHY proposal evaluation

%      continuous-time realization of modified S-V channel model

% Input parameters:

%   Lam      Cluster arrival rate in GHz (avg # of clusters per nsec)

%   lambda   Ray arrival rate in GHz (avg # of rays per nsec)

%   Gam      Cluster decay factor (time constant, nsec)

%   gamma    Ray decay factor (time constant, nsec)

%   std_ln_1 Standard deviation of log-normal variable for cluster fading

%   std_ln_2 Standard deviation of log-normal variable for ray fading

%   nlos     Flag to specify generation of Non Line Of Sight channels

%   std_shdw  Standard deviation of log-normal shadowing of entire impulse response

%   num_channels  number of random realizations to generate

% Outputs

%   h is returned as a matrix with num_channels columns, each column

%     holding a random realization of the channel model (an impulse response)

%   t is organized as h, but holds the time instances (in nsec) of the paths whose

%     signed amplitudes are stored in h

%   t0 is the arrival time of the first cluster for each realization

%   np is the number of paths for each realization.

% Thus, the k'th realization of the channel impulse response is the sequence

%   of (time,value) pairs given by (t(1:np(k),k), h(1:np(k),k))

% initialize and precompute some things

std_L = 1/sqrt(2*Lam);      % std dev (nsec) of cluster arrival spacing

std_lam = 1/sqrt(2*lambda); % std dev (nsec) of ray arrival spacing

mu_const = (std_ln_1^2+std_ln_2^2)*log(10)/20;  % pre-compute for later

h_len = 1000;  % there must be a better estimate of # of paths than this

ngrow = 1000; % amount to grow data structure if more paths are needed

h = zeros(h_len,num_channels);

t = zeros(h_len,num_channels);

t0 = zeros(1,num_channels);

np = zeros(1,num_channels);

for k = 1:num_channels       % loop over number of channels

  tmp_h = zeros(size(h,1),1);

  tmp_t = zeros(size(h,1),1);

  if nlos,

    Tc = (std_L*randn)^2 + (std_L*randn)^2;  % First cluster random arrival

  else

    Tc = 0;                   % First cluster arrival occurs at time 0

  end

  t0(k) = Tc;

  ln_xi = std_ln_1*randn;   % set cluster fading

  path_ix = 0;

  while (Tc < 10*Gam)

    % Determine Ray arrivals for each cluster

    Tr = 0;  % first ray arrival defined to be time 0 relative to cluster

    while (Tr < 10*gamma)

      t_val = (Tc+Tr);  % time of arrival of this ray

      mu = (-10*Tc/Gam-10*Tr/gamma)/log(10) - mu_const;

      ln_beta = mu + std_ln_2*randn;

      pk = 2*round(rand)-1;

      h_val = pk * 10^((ln_xi+ln_beta)/20);  % signed amplitude of this ray

      path_ix = path_ix + 1;  % row index of this ray

      if path_ix > h_len,

        % grow the output structures to handle more paths as needed

%        fprintf(1,'Growing CIR length from %d paths to %d\n', length(tmp_h)+[0 ngrow]);

        tmp_h = [tmp_h; zeros(ngrow,1)];

        tmp_t = [tmp_t; zeros(ngrow,1)];

        h = [h; zeros(ngrow,num_channels)];

        t = [t; zeros(ngrow,num_channels)];

        h_len = h_len + ngrow;

      end

      tmp_h(path_ix) = h_val;

      tmp_t(path_ix) = t_val;

      Tr = Tr + (std_lam*randn)^2 + (std_lam*randn)^2;

    end

    Tc = Tc + (std_L*randn)^2 + (std_L*randn)^2;

  end

  np(k) = path_ix;  % number of rays (or paths) for this realization

  [sort_tmp_t,sort_ix] = sort(tmp_t(1:np(k)));    % sort in ascending time order

  t(1:np(k),k) = sort_tmp_t;

  h(1:np(k),k) = tmp_h(sort_ix(1:np(k)));

  % now impose a log-normal shadowing on this realization

  fac = 10^(std_shdw*randn/20) / sqrt( h(1:np(k),k)' * h(1:np(k),k) );

  h(1:np(k),k) = h(1:np(k),k) * fac;

end

return

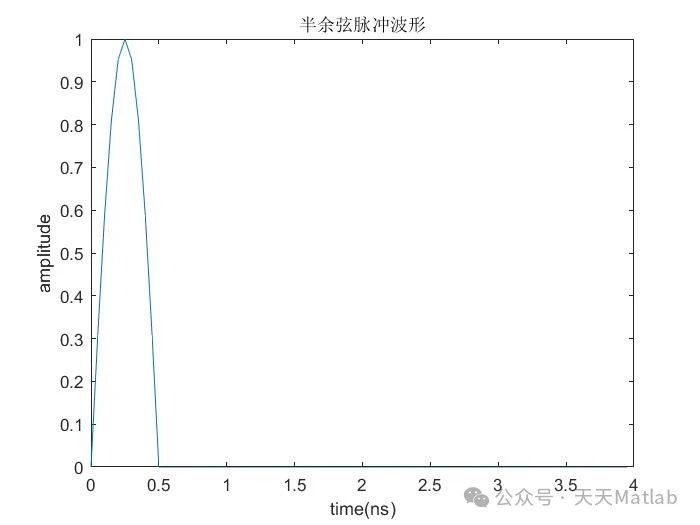

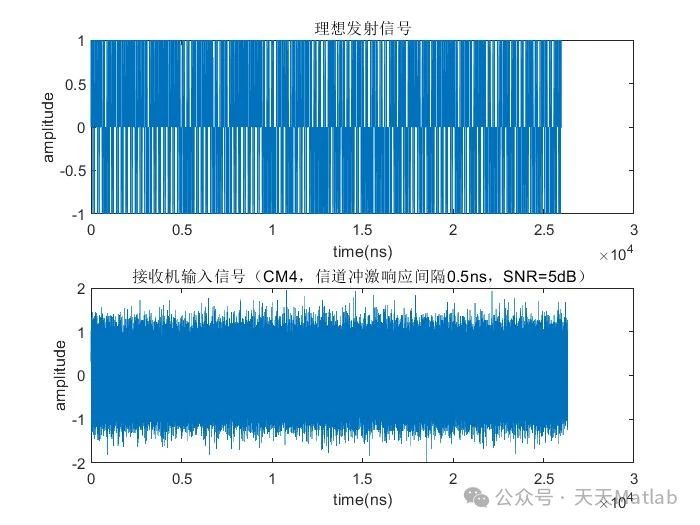

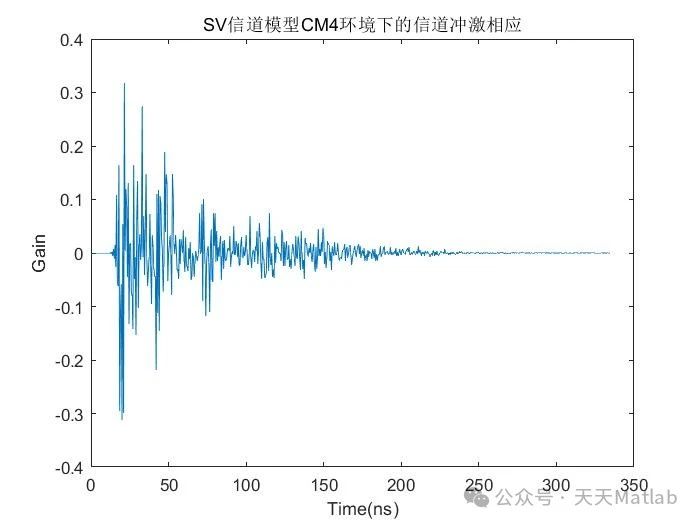

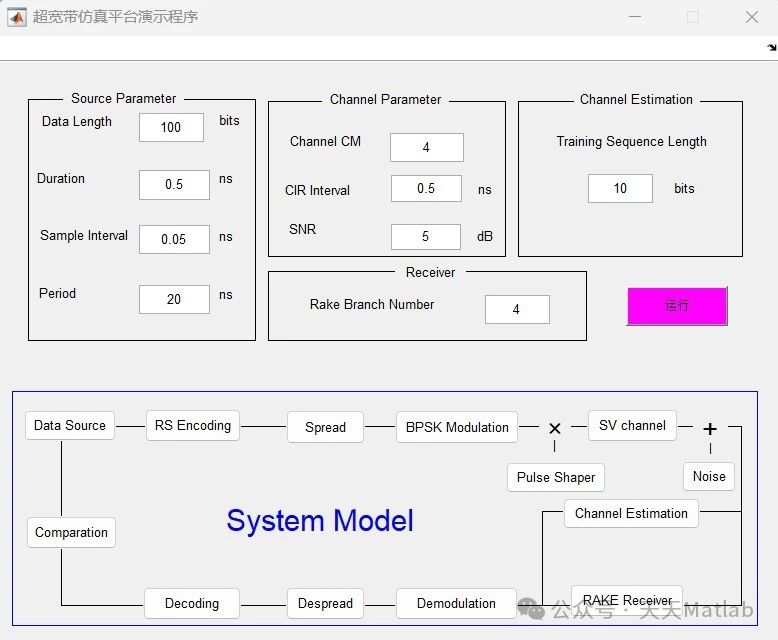

⛳️ 运行结果
