【毫米波雷达】基于TDMA-MIMO毫米波雷达原始数据生成和信号处理附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

毫米波雷达凭借其优异的抗干扰能力、高分辨率和穿透性等优势，在自动驾驶、高级驾驶辅助系统（ADAS）、智能交通管理等领域展现出巨大的应用潜力。其中，基于时分多址-多输入多输出（TDMA-MIMO）技术的毫米波雷达系统因其能够有效提升系统容量和空间分辨率而备受关注。本文将深入探讨基于TDMA-MIMO毫米波雷达的原始数据生成机制以及后续的信号处理流程，并分析其关键技术挑战和未来发展方向。

一、 TDMA-MIMO毫米波雷达系统架构及原始数据生成

TDMA-MIMO毫米波雷达系统采用时分多址技术分配不同发射天线的发射时间，每个发射天线在分配的时间片内发射正交波形。多输入多输出技术则利用多个发射天线和多个接收天线进行信号发射和接收，通过空间处理技术提高雷达系统的空间分辨率和目标检测性能。 其核心在于通过精心设计的波形设计、发射控制和接收处理，实现对目标的精准探测和参数估计。

原始数据的生成过程可以概括为以下几个步骤：

1. 波形设计: TDMA-MIMO系统通常采用正交波形，以保证不同发射天线发射的信号能够在接收端有效分离。常用的正交波形包括伪随机噪声码、正交频分复用(OFDM)波形等。波形的设计需要考虑目标参数估计的精度、抗干扰能力以及系统复杂度等因素。 选择合适的正交波形对于后续的信号处理至关重要，例如，OFDM波形具有良好的多普勒容限，适合高速运动目标的探测。

2. 发射控制: 系统控制器根据TDMA协议控制各个发射天线的发射时间和发射功率。精确的时间同步和功率控制是保证系统正常工作的前提。任何微小的时钟偏差都可能导致信号间的干扰，降低系统性能。 此外，发射功率的控制也影响到探测距离和抗干扰能力。

3. 信号接收: 多个接收天线接收来自目标的回波信号，这些信号包含了目标的距离、速度、角度等信息。 接收信号通常会受到噪声、杂波和多径效应的影响，需要进行相应的预处理。

4. 原始数据采集: 接收到的模拟信号经模数转换（ADC）转换为数字信号，并存储为原始数据。原始数据通常以复杂的矩阵形式存储，每一列表示一个接收天线的采样数据，每一行表示一个时间采样点。 数据量的大小取决于系统的采样率、带宽、天线数量和工作时间。 高效的数据采集和存储技术对于处理海量数据至关重要。

二、 TDMA-MIMO毫米波雷达信号处理

TDMA-MIMO雷达的信号处理流程复杂，通常包括以下几个关键步骤：

1. 接收信号预处理: 对接收到的原始数据进行去噪、去杂波等预处理。常用的去噪方法包括平均滤波、维纳滤波等。杂波抑制方法则根据杂波的特性进行选择，例如，采用自适应滤波器抑制地杂波。

2. 信号匹配滤波: 利用设计的匹配滤波器与接收信号进行卷积，增强目标回波信号，提高信噪比。匹配滤波器的设计需要与发射波形相匹配。

3. 多普勒补偿: 由于目标运动，接收到的信号会产生多普勒频移。进行多普勒补偿可以提高目标检测精度。补偿方法的选择取决于目标运动的特性，例如，恒速运动目标可以使用简单的多普勒频移补偿，而变速运动目标则需要更复杂的算法。

4. 波束形成: 通过对多个接收天线的信号进行加权求和，形成指向特定方向的波束，提高系统的角度分辨率和抗干扰能力。 波束形成算法多种多样，例如，传统的延时相移波束形成、基于最小方差无失真响应(MVDR)的波束形成等，选择合适的算法需要根据实际应用场景和系统要求。

5. 目标检测和参数估计: 通过对波束形成后的数据进行处理，检测目标并估计目标的距离、速度、角度等参数。常用的目标检测算法包括恒虚警率(CFAR)检测、能量检测等。 参数估计则可以使用MUSIC算法、ESPRIT算法等超分辨算法提高精度。

三、 技术挑战和未来发展

尽管TDMA-MIMO毫米波雷达技术具有诸多优势，但也面临一些技术挑战：

1. 多径效应: 多径效应会导致信号衰落和干扰，影响目标参数估计的精度。 需要研究更有效的多径抑制算法。

2. 计算复杂度: TDMA-MIMO雷达的信号处理算法计算复杂度较高，需要高性能的处理器才能实现实时处理。 需要开发更高效的算法和硬件加速技术。

3. 数据量巨大: TDMA-MIMO雷达会产生大量原始数据，需要高效的数据处理和存储技术。 边缘计算和云计算技术可以有效解决这个问题。

未来，TDMA-MIMO毫米波雷达技术的发展方向主要包括：

1. 更先进的波形设计: 研究具有更好抗干扰能力和目标参数估计精度的波形。

2. 更高效的信号处理算法: 开发计算复杂度更低、性能更好的信号处理算法。

3. 多传感器融合: 将毫米波雷达与其他传感器（例如，摄像头、激光雷达）融合，提高系统的鲁棒性和可靠性。

4. 人工智能技术应用: 利用人工智能技术进行目标识别、分类和跟踪。

总之，基于TDMA-MIMO毫米波雷达的原始数据生成和信号处理是一个复杂而富有挑战性的课题。 随着技术的不断发展，TDMA-MIMO毫米波雷达将在自动驾驶、ADAS和智能交通管理等领域发挥越来越重要的作用。 未来研究需要重点关注高效的算法设计、硬件加速技术以及多传感器融合技术，以推动TDMA-MIMO毫米波雷达技术的进一步发展和应用。

📣 部分代码

function [rd_peak_list, rd_peak] = peakFocus(RDM, cfar_out_list)

    rd_peak = zeros(size(RDM)); % 用于存放峰值能量

    rd_peak_list = []; % 用于存放峰值索引

    data_length = size(cfar_out_list, 1); % 数据长度



    for target_idx = 1 :data_length

       range_idx = cfar_out_list(target_idx,1);

       doppler_idx = cfar_out_list(target_idx,2);



       if range_idx > 1 && range_idx < size(RDM,1) && ...

               doppler_idx > 1 && doppler_idx < size(RDM,2)

           if RDM(range_idx,doppler_idx) > RDM(range_idx-1,doppler_idx) && ...

                   RDM(range_idx, doppler_idx) > RDM(range_idx+1,doppler_idx) && ...

                   RDM(range_idx, doppler_idx) > RDM(range_idx,doppler_idx-1) && ...

                   RDM(range_idx, doppler_idx) > RDM(range_idx,doppler_idx+1)



               rd_peak(range_idx, doppler_idx) = RDM(range_idx,doppler_idx);

               rdlist = [range_idx; doppler_idx];

               rd_peak_list = [rd_peak_list rdlist];

           end

       end

    end

end

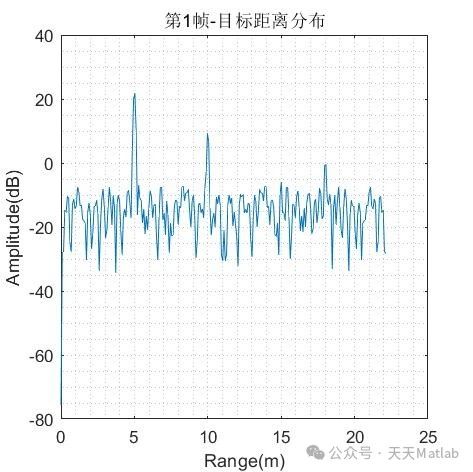

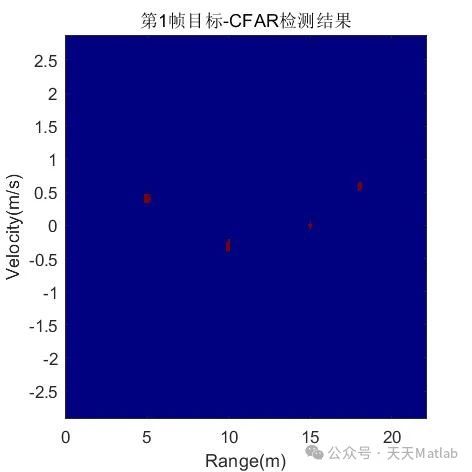

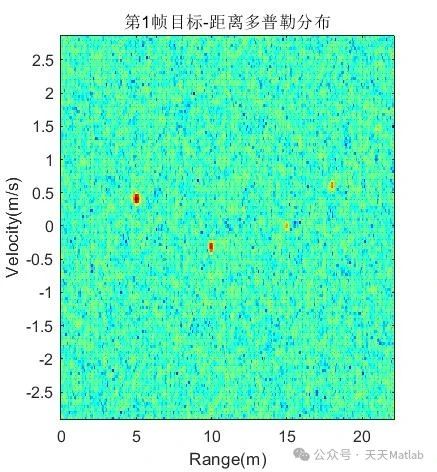

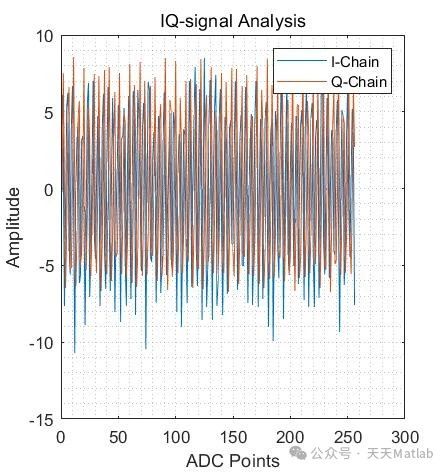

⛳️ 运行结果

🔗 参考文献

[1] X. Yu, Z. Cao, Z. Wu, C. Song, J. Zhu and Z. Xu, "A Novel Potential Drowning Detection System Based on Millimeter-Wave Radar," 2022 17th International Conference on Control, Automation, Robotics and Vision (ICARCV), Singapore, Singapore, 2022, pp. 659-664, doi: 10.1109/ICARCV57592.2022.10004245.
