🔥 内容介绍

本文旨在探讨利用Matlab软件对采用比例导引律的三自由度弹道进行仿真，深入分析比例导引的性能及其受气动特性影响的规律。我们将构建一个包含气动力学模型的三自由度弹道运动学与动力学方程组，并通过Matlab编程实现数值求解，最终呈现仿真结果并进行分析，以此揭示比例导引在不同参数设置下的表现，以及气动参数变化对其精度的影响。

一、三自由度弹道运动学与动力学模型的建立

三自由度弹道模型考虑了导弹的纵向、侧向和法向运动，忽略了导弹绕自身轴线的旋转运动。建立模型需要考虑以下几个方面：

坐标系: 通常采用地心惯性坐标系和弹体坐标系。通过坐标变换，将弹体坐标系下的气动力和力矩转换到地心惯性坐标系下，用于描述导弹的运动。
运动方程: 根据牛顿第二定律，可以建立导弹质心的运动方程：

m(dv/dt) = F_a + F_g

其中，m为导弹质量，v为导弹速度向量，F_a为气动力向量，F_g为重力向量。进一步展开，可以得到三个方向上的运动方程：

m(dv_x/dt) = F_ax m(dv_y/dt) = F_ay + F_gy m(dv_z/dt) = F_az + F_gz
气动力模型: 气动力是影响导弹弹道的重要因素。其计算较为复杂，通常采用经验公式或CFD计算结果。本模型中，我们采用简化的气动力模型，考虑升力、阻力以及侧力：

F_ax = -0.5 * ρ * V^2 * S * C_D * cos(α) F_ay = 0.5 * ρ * V^2 * S * (C_L * sin(β) - C_Y * cos(β)) F_az = 0.5 * ρ * V^2 * S * (C_L * cos(β) + C_Y * sin(β))

其中，ρ为空气密度，V为导弹速度大小，S为导弹参考面积，C_D为阻力系数，C_L为升力系数，C_Y为侧力系数，α为迎角，β为侧滑角。这些气动系数通常是速度、迎角和马赫数的函数，可以根据实验数据或理论计算获得。
比例导引律: 比例导引律是一种常见的导引律，其指令加速度与视线角速率成正比：

a_c = N * ω

其中，a_c为指令加速度，N为比例导航常数，ω为视线角速率。该指令加速度通过控制导弹的姿态角实现。

二、Matlab仿真程序的设计与实现

Matlab具有强大的数值计算和图形显示功能，非常适合进行弹道仿真。仿真程序主要包括以下步骤：

参数初始化: 设置初始条件，包括导弹初始位置、速度、姿态角，目标位置和速度，以及各种气动参数和导引参数。
数值积分: 采用合适的数值积分方法（例如Runge-Kutta方法）对运动方程进行数值求解，得到导弹在不同时刻的位置、速度和姿态角。
导引律实现: 在每一时刻计算视线角速率，根据比例导引律计算指令加速度，并将其转换为导弹控制指令，调整导弹姿态角。
气动力计算: 根据导弹的姿态角和速度，计算每一时刻的气动力。

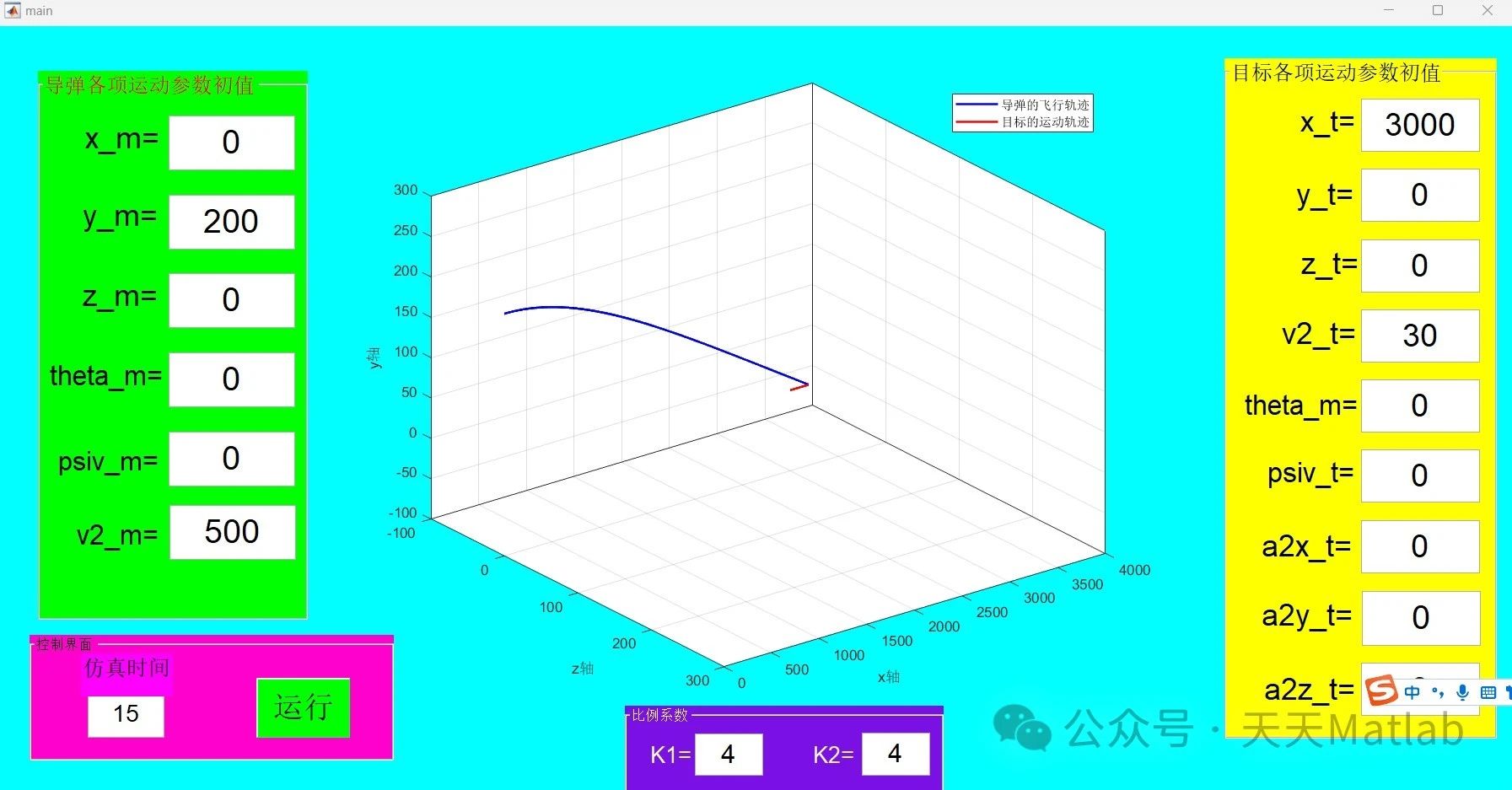

结果显示: 将仿真结果以图形的形式展现，例如导弹弹道轨迹、速度变化曲线、姿态角变化曲线等。

三、仿真结果分析与讨论

通过改变比例导航常数N、气动参数（C_D, C_L, C_Y）等，可以进行多次仿真实验，分析比例导引性能受这些参数影响的规律。例如，过大的N值可能导致导弹出现振荡，而过小的N值可能导致拦截失败。气动参数的变化会直接影响导弹的机动性能，进而影响拦截精度。仿真结果应该包含对不同参数组合下导弹弹道轨迹、命中精度、飞行时间等指标的定量分析，并对结果进行深入的物理解释。

四、结论

本文通过建立三自由度弹道模型并进行Matlab仿真，系统地研究了比例导引在导弹制导中的应用。仿真结果揭示了比例导航常数和气动参数对导弹弹道和拦截精度的影响，为导弹设计和制导系统优化提供了理论依据。未来研究可以进一步考虑更复杂的导引律、更精确的气动力模型以及干扰因素的影响，以提高仿真模型的精度和实用性。此外，可以将仿真结果与实际飞行试验数据进行对比，验证模型的准确性。最终目标是建立一个更完善、更可靠的导弹弹道仿真模型，为导弹的研制和发展提供有力的技术支撑。
