【土木】基于Matlab绘制空心钢筋混凝土柱与圆形或矩形管的相互作用图

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文探讨了利用Matlab软件绘制空心钢筋混凝土柱与圆形或矩形钢管相互作用图的方法。通过建立合理的力学模型，考虑材料的非线性特性和几何非线性效应，并利用Matlab的数值计算和绘图功能，最终实现对不同荷载组合下，空心钢筋混凝土柱与钢管相互作用关系的可视化表达。文章详细阐述了建模过程、计算方法以及Matlab程序实现，并对结果进行分析，为工程设计提供参考。

关键词: 空心钢筋混凝土柱；钢管；相互作用图；Matlab；数值模拟

1 引言

空心钢筋混凝土柱(Hollow Reinforced Concrete Column, HRCC) 结合了钢筋混凝土和钢管的优点，具有较高的强度、刚度和耐久性，广泛应用于高层建筑、桥梁等工程结构中。为了准确评估HRCC的承载能力和变形特性，需要研究其与钢管之间的相互作用关系。传统方法通常采用手工计算或有限元软件进行分析，但过程繁琐且效率较低。Matlab作为一款强大的数值计算和绘图软件，可以有效地解决这一问题。本文将详细介绍利用Matlab绘制HRCC与圆形或矩形钢管相互作用图的方法，并对结果进行分析。

2 力学模型及基本假设

本模型基于以下假设：

• 材料本构关系: 混凝土采用考虑应力-应变全曲线关系的模型，例如Hognestad模型或Kent-Park模型；钢筋采用理想弹塑性模型；钢管采用弹塑性模型，考虑屈服强度和强化阶段。

• 几何非线性: 考虑柱的几何非线性效应，包括大变形和小位移的影响。

• 接触非线性: HRCC与钢管之间存在接触非线性，采用接触单元模拟两者之间的相互作用力。

• 平面应力状态: 假设HRCC与钢管处于平面应力状态。

模型中考虑的荷载包括轴向压力和弯矩。通过改变荷载组合，可以得到不同的相互作用曲线。

3 数值计算方法

本文采用迭代法计算HRCC与钢管的相互作用关系。具体步骤如下：

1. 初始条件设定: 给定HRCC和钢管的几何尺寸、材料参数以及荷载参数。

2. 迭代计算: 采用牛顿-拉夫森法或其他迭代算法，求解结构的平衡方程，得到结构的位移、应力、应变等信息。

3. 接触判断: 判断HRCC与钢管之间的接触状态，计算接触力。

4. 收敛性判断: 判断迭代计算是否收敛，若未收敛则继续迭代，直至满足精度要求。

5. 结果输出: 输出HRCC与钢管的相互作用曲线，包括轴力-弯矩曲线以及其他相关信息。

Matlab强大的数值计算功能可以方便地实现上述迭代过程。

4 Matlab程序实现

Matlab程序主要包括以下几个部分：

• 材料本构模型: 编写函数实现混凝土、钢筋和钢管的本构关系。

• 有限元单元: 选择合适的有限元单元，例如平面应力单元，并编写相应的单元刚度矩阵和单元载荷向量。

• 全局刚度矩阵: 组装全局刚度矩阵，并考虑接触非线性。

• 迭代求解: 利用Matlab提供的求解器，例如fsolve或自定义迭代算法，求解结构的平衡方程。

• 绘图输出: 利用Matlab的绘图函数，例如plot，绘制HRCC与钢管的相互作用曲线。

5 结果分析与讨论

通过Matlab程序计算，可以得到不同荷载组合下HRCC与圆形或矩形钢管的相互作用曲线。这些曲线可以直观地反映HRCC的承载能力和变形特性，以及钢管对HRCC的影响。通过分析这些曲线，可以确定HRCC的极限承载能力和破坏模式。此外，还可以分析不同钢管尺寸、材料参数对HRCC承载能力的影响。

6 结论

本文介绍了利用Matlab绘制空心钢筋混凝土柱与圆形或矩形钢管相互作用图的方法。通过建立合理的力学模型，采用迭代法进行数值计算，并利用Matlab的强大功能进行编程实现，可以有效地分析HRCC的力学性能。该方法可以为工程设计提供参考，提高设计效率和安全性。未来的研究可以考虑更复杂的模型，例如考虑材料的蠕变效应、温度效应等。

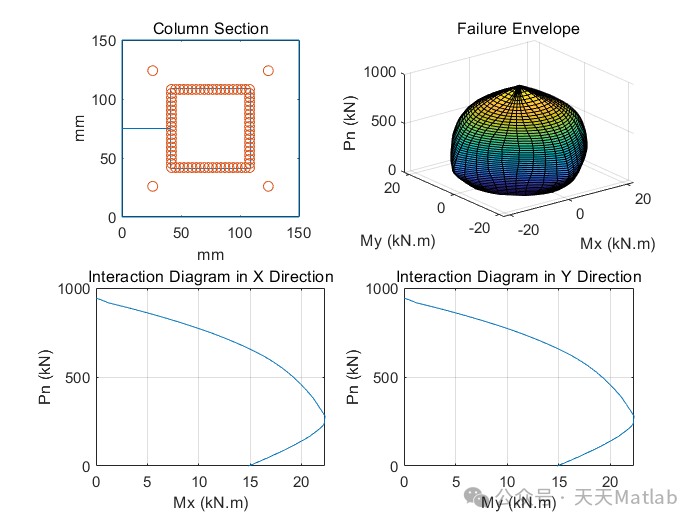

⛳️ 运行结果
