🔥 内容介绍

合成孔径雷达(SAR)凭借其全天候、全天时成像能力，在军事侦察、资源勘探、环境监测等领域发挥着越来越重要的作用。而Range-Doppler (RD)算法作为一种经典的SAR成像算法，因其实现相对简单、计算效率较高而被广泛应用。本文将深入探讨基于RD算法的SAR雷达成像原理，并结合Matlab仿真，验证其成像效果以及分析其性能特点。

一、 SAR成像原理及RD算法概述

SAR系统通过发射一系列脉冲信号，接收目标回波信号，利用目标回波信号的相位信息和多普勒频率信息来重建目标场景的图像。其核心在于将目标的距离信息和方位信息分离，最终实现高分辨率成像。

RD算法是一种基于距离-多普勒的SAR成像算法。其基本思想是利用目标回波信号在距离向上的快时间和方位向上的慢时间上的变化规律，通过傅里叶变换将距离-多普勒域的信号变换到距离-方位域，从而实现成像。具体步骤如下：

距离向脉冲压缩: 利用匹配滤波器对接收到的回波信号进行脉冲压缩，提高距离向分辨率。这通常涉及到对发射信号的匹配滤波，有效地压缩回波信号的脉冲宽度，从而提高距离分辨率。
多普勒中心频率估计与补偿: 由于目标的径向速度不同，其回波信号的多普勒频率也不同。因此，需要对回波信号进行多普勒中心频率估计和补偿，以消除多普勒频率的偏移，保证后续处理的准确性。这个步骤对于精确的成像至关重要，因为多普勒频率的偏差会直接导致图像模糊。
方位向FFT: 对距离压缩后的数据进行方位向FFT变换，将信号转换到多普勒频域。这个步骤将目标在方位向上的运动信息转换为多普勒频率信息。
多普勒频率-方位位置映射: 将多普勒频率映射到方位位置，实现方位向成像。这需要利用SAR系统的几何参数，例如平台的飞行速度和高度等，建立多普勒频率和方位位置之间的关系。
方位向脉冲压缩(可选): 在某些情况下，为了进一步提高方位向分辨率，可以对方位向数据进行脉冲压缩。这通常需要利用方位向的匹配滤波器，对方位向数据进行滤波处理。
图像重建: 将距离向和方位向的处理结果结合起来，重建目标场景的图像。

二、 Matlab仿真实现及结果分析

本仿真采用Matlab软件平台，模拟点目标、均匀散射目标以及复杂场景的SAR成像过程。仿真中，我们考虑了以下参数：中心频率、带宽、脉冲重复频率(PRF)、平台速度、以及目标场景的几何位置等。

首先，生成模拟回波信号。这包括根据目标的散射特性和几何位置生成回波信号，模拟噪声的影响等。然后，按照上述RD算法步骤，对模拟回波信号进行处理。 Matlab提供了丰富的信号处理工具箱，方便实现FFT、匹配滤波等操作。关键代码片段如下（示例）：

matlab

% ... (参数设置) ... % 生成模拟回波信号 received_signal = simulate_sar_signal(parameters); % 距离向脉冲压缩 range_compressed_signal = matched_filter(received_signal, transmitted_signal); % 多普勒中心频率估计与补偿 compensated_signal = doppler_compensation(range_compressed_signal); % 方位向FFT doppler_spectrum = fft(compensated_signal, [], 2); % 多普勒频率-方位位置映射 image = ifft(doppler_spectrum, [], 2); % ... (图像显示) ...

(注意: 以上代码仅为简化示例，实际仿真需要更复杂的代码来实现各个步骤，并考虑噪声的影响。)

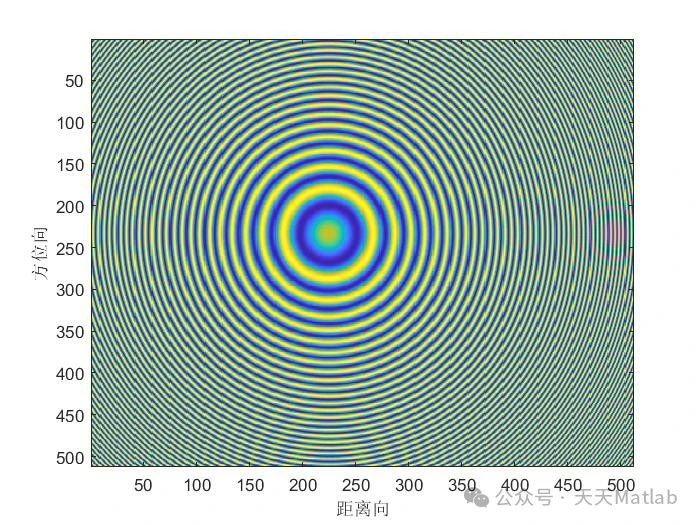

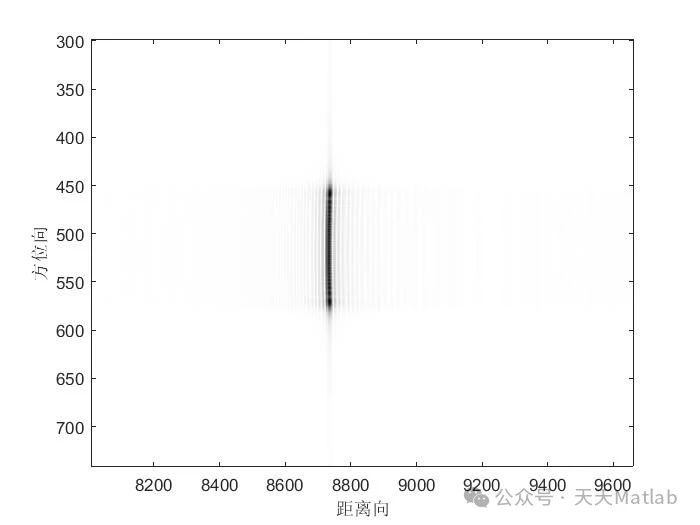

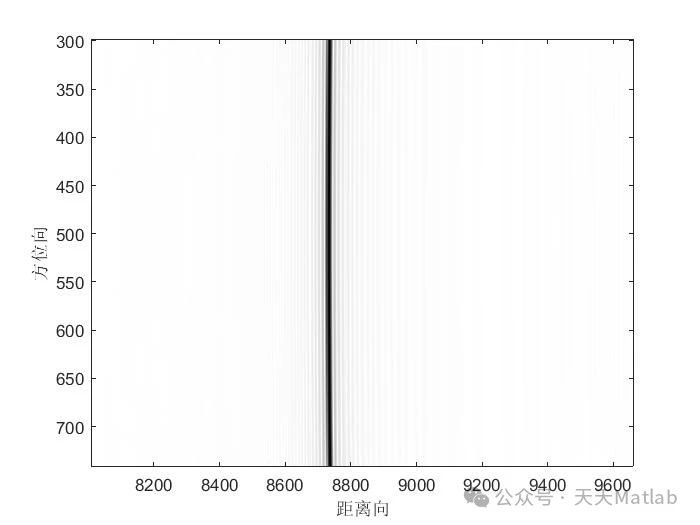

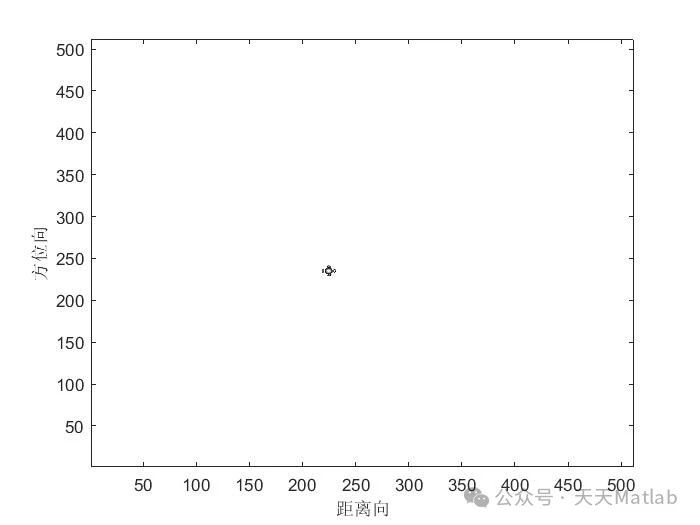

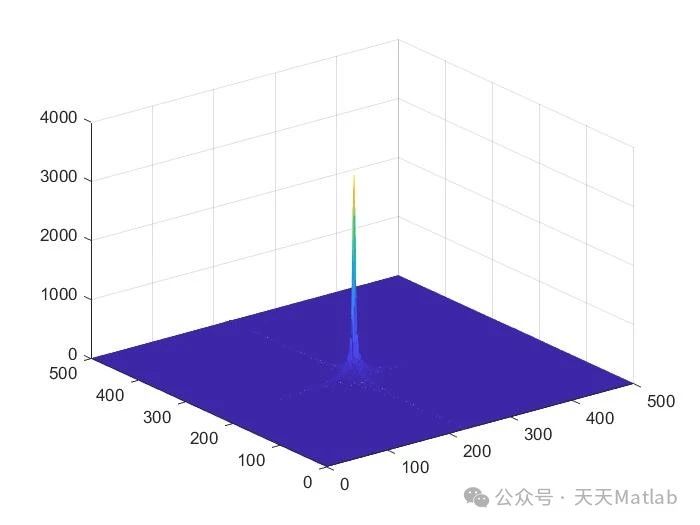

通过仿真，我们可以观察到RD算法能够有效地重建目标场景的图像。对于点目标，可以得到清晰的点目标图像；对于均匀散射目标，可以得到均匀的亮度区域；对于复杂场景，可以得到较为清晰的目标轮廓。通过改变仿真参数，例如PRF和带宽，可以分析这些参数对成像质量的影响。例如，增加带宽可以提高距离分辨率，增加PRF可以提高方位分辨率，但同时也会带来更高的计算复杂度和对系统采样率的要求。

三、 RD算法的优缺点及改进

RD算法具有实现相对简单、计算效率较高的优点，尤其适用于处理中等大小的SAR数据。然而，该算法也存在一些不足：

对运动补偿的依赖性强: RD算法对运动补偿精度要求较高，运动补偿误差会直接影响成像质量。
侧视模式下存在距离徙动现象: 在侧视模式下，目标回波信号在距离向上的位置会随着方位角的变化而发生变化，这种现象称为距离徙动，RD算法需要采用有效的距离徙动校正方法。
对非线性运动的适应性差: RD算法主要针对线性运动的情况，对于非线性运动情况，其成像质量会下降。

为了克服这些不足，可以采用一些改进方法，例如，采用更精确的运动补偿算法，结合距离徙动校正算法，以及发展适用于非线性运动的SAR成像算法，例如CS-SAR成像算法等。

四、总结

本文介绍了基于RD算法的SAR雷达成像原理，并通过Matlab仿真验证了其有效性。RD算法凭借其相对简单的实现和较高的计算效率，在SAR成像领域具有重要的应用价值。然而，其也存在一些局限性，需要进一步改进以适应更复杂的成像需求。未来的研究方向可以集中在提高算法的精度、鲁棒性和对非线性运动的适应性等方面。通过结合更先进的信号处理技术和更强大的计算平台，RD算法在SAR成像领域的应用前景依然广阔。
