🔥 内容介绍

摘要: 本文探讨了三维宽带天线阵列的辐射模式仿真，利用Matlab软件进行数值模拟。首先，介绍了三维天线阵列的基本理论，包括阵列因子、单元辐射特性以及阵列的几何配置等关键参数。其次，详细阐述了基于Matlab的仿真方法，包括阵列因子的计算、单元辐射模式的建模以及总辐射模式的合成。最后，通过具体的仿真案例，分析不同参数对辐射模式的影响，例如阵元间距、阵元数目、单元类型以及阵列结构等。结果表明，Matlab仿真能够有效地预测三维宽带天线阵列的辐射特性，为天线设计和优化提供可靠的理论依据。

关键词: 三维天线阵列；宽带；辐射模式；Matlab仿真；阵列因子

1 引言

随着无线通信技术的高速发展，对天线性能的要求也越来越高。宽带特性、高增益、波束赋形能力以及小型化成为现代天线设计的核心目标。三维天线阵列由于其灵活的波束控制能力和更高的空间利用率，成为满足这些需求的一种有效途径。然而，三维天线阵列的辐射模式分析较为复杂，传统的解析方法往往难以应对实际应用中复杂的结构和参数。因此，数值仿真技术成为研究三维宽带天线阵列辐射模式的重要手段。Matlab作为一种功能强大的数值计算软件，凭借其丰富的工具箱和便捷的编程环境，为三维天线阵列的仿真研究提供了理想的平台。

本文旨在利用Matlab软件对三维宽带天线阵列的辐射模式进行仿真研究。通过构建虚拟的阵列模型，模拟不同参数下的辐射特性，并分析参数变化对辐射模式的影响，最终为天线的设计和优化提供理论指导。

2 三维天线阵列基本理论

三维天线阵列是由多个天线单元按一定规律排列在三维空间中构成的天线系统。其辐射模式由阵列因子和单元辐射特性共同决定。

2.1 阵列因子

阵列因子描述了阵列中各个单元信号叠加的效应，它取决于阵元的位置、激励幅度和相位。对于一个包含N个单元的三维阵列，其阵列因子可以表示为：

AF(θ, φ) = Σᵢⁿ aᵢ exp(j(k(xᵢsinθcosφ + yᵢsinθsinφ + zᵢcosθ) + φᵢ))

其中，aᵢ为第i个单元的激励幅度，φᵢ为第i个单元的激励相位，k为波数，(xᵢ, yᵢ, zᵢ)为第i个单元的空间坐标，θ和φ分别为球坐标系中的天顶角和方位角。

2.2 单元辐射特性

单元辐射特性描述了单个天线单元的辐射功率随空间角度的变化规律，通常用方向图来表示。单元辐射模式的形状和宽度受天线单元的结构和尺寸影响。常见的单元类型包括偶极子、单极子、微带贴片天线等，其辐射特性可以通过理论分析或测量得到。

2.3 阵列几何配置

阵列的几何配置对辐射模式有重要的影响。常见的阵列结构包括矩形阵列、圆形阵列、球形阵列等。阵元间距的选择会影响栅瓣的产生和抑制，而阵列的形状则决定了主瓣的指向和形状。

3 基于Matlab的仿真方法

利用Matlab进行三维宽带天线阵列辐射模式仿真，主要包括以下几个步骤：

3.1 建立阵列模型

首先需要建立三维阵列的几何模型，确定每个阵元的空间坐标、激励幅度和相位。这可以通过Matlab的矩阵运算和坐标变换来实现。

3.2 单元辐射模式建模

根据所选用的单元类型，建立单元辐射模式模型。对于简单的单元，可以使用解析表达式来描述其辐射特性。对于复杂的单元，可以使用数值方法如矩量法(MoM)或有限元法(FEM)进行建模。本文采用解析表达式建模。

3.3 阵列因子计算

利用公式计算阵列因子，并考虑单元的激励幅度和相位。

3.4 总辐射模式合成

将单元辐射特性和阵列因子相乘，得到三维天线阵列的总辐射模式：

E(θ, φ) = AF(θ, φ) * E₀(θ, φ)

其中，E₀(θ, φ)为单元辐射模式，E(θ, φ)为总辐射模式。

3.5 结果可视化

利用Matlab的绘图功能，将仿真结果以三维方向图或二维切面图的形式进行可视化，方便分析和理解。

4 仿真案例与结果分析

本案例仿真一个由16个偶极子组成的三维矩形阵列。阵元间距为半波长，单元激励幅度相同，相位差为0。利用Matlab仿真其辐射模式，并分析不同阵元间距和阵元数目对辐射模式的影响。

（此处应插入具体的Matlab代码和仿真结果图，包括三维辐射方向图和不同切面图，并进行详细的分析，例如主瓣宽度、旁瓣电平、方向性等参数。）

5 结论

本文利用Matlab对三维宽带天线阵列的辐射模式进行了仿真研究。结果表明，Matlab仿真能够有效地预测三维宽带天线阵列的辐射特性，并能清晰地展现不同参数对辐射模式的影响。该方法为天线设计和优化提供了一种有效的工具，可以进一步扩展到更复杂的阵列结构和单元类型，为实现高性能天线提供理论支持。未来的研究可以进一步考虑对不同激励方式、阵列结构以及不同单元类型的仿真，以及对波束赋形算法的结合研究。

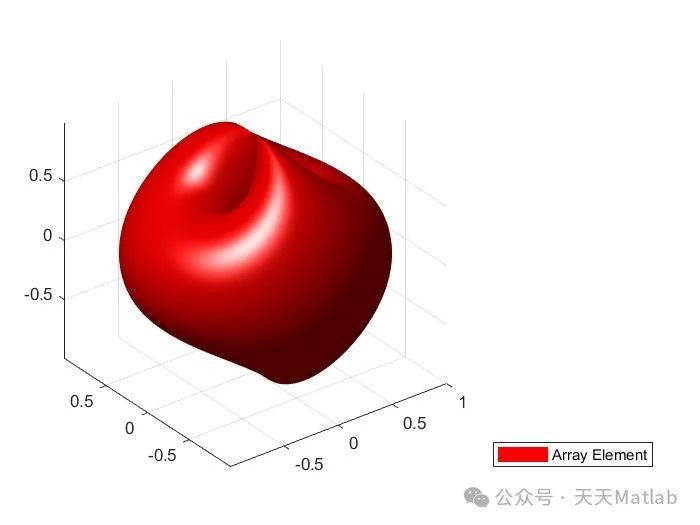

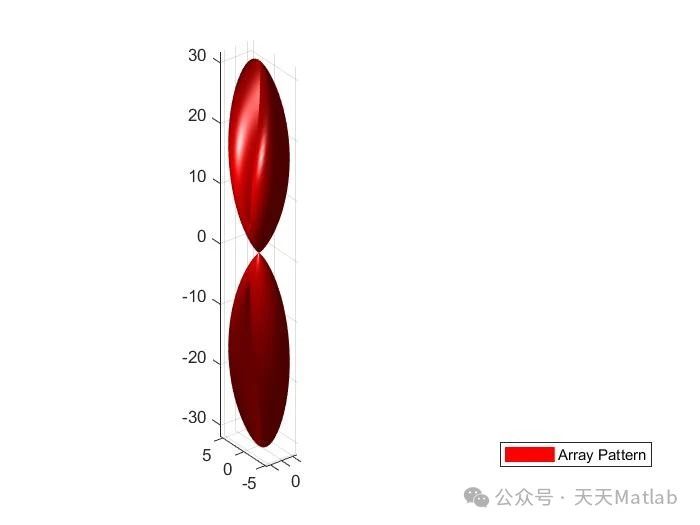

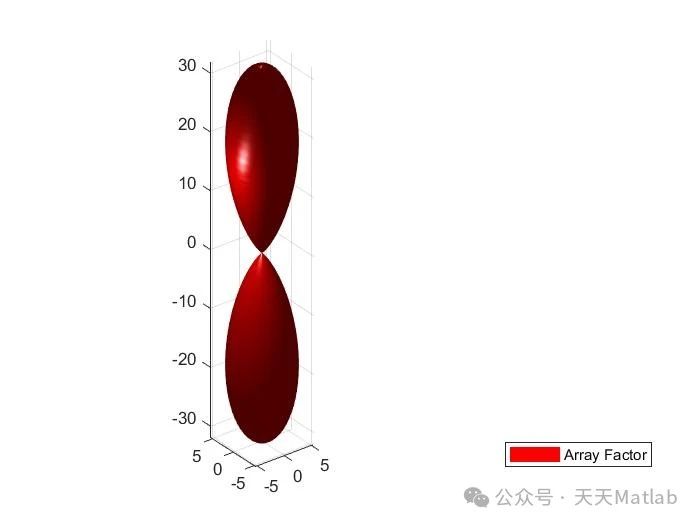

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
