1. 引言
微机电系统(MEMS)传感器,如加速度计、角速率传感器和磁强计,在导航、控制、机器人等领域得到广泛应用。然而,单个MEMS传感器存在精度低、漂移大、易受噪声干扰等问题,难以满足高精度应用需求。为了提高传感器测量精度,需要对来自不同传感器的测量数据进行融合。卡尔曼滤波作为一种经典的线性最优估计方法,能够有效地融合来自不同传感器的测量数据,并对系统状态进行最优估计,从而提高系统精度。
本文将详细介绍基于卡尔曼滤波的MEMS加速度计、角速率和磁强计传感器融合算法,并提供相应的MATLAB代码实现。
2. 问题描述
设有三个MEMS传感器:加速度计、角速率传感器和磁强计,分别测量三轴加速度、角速度和磁场强度。由于传感器自身误差和环境干扰,每个传感器测量值都包含噪声。目标是融合来自三个传感器的测量数据,得到更精确的姿态信息。
3. 算法原理

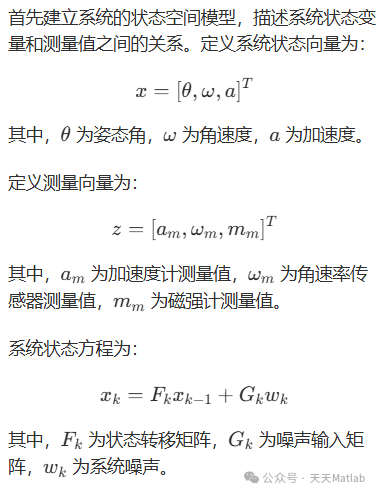

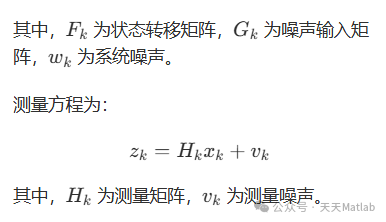

3.1 状态空间模型
首先建立系统的状态空间模型,描述系统状态变量和测量值之间的关系。定义系统状态向量为:
3.2 卡尔曼滤波
卡尔曼滤波算法基于贝叶斯滤波理论,通过递归地估计系统状态,并利用新测量值更新估计值。其基本步骤如下:
-
预测步骤: 利用前一时刻的估计值预测当前时刻的状态和误差协方差矩阵。
-
更新步骤: 利用当前时刻的测量值更新状态估计值和误差协方差矩阵。

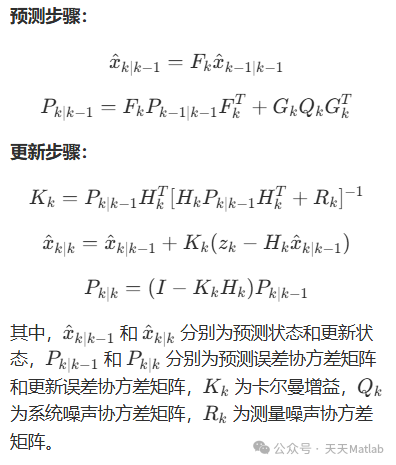

3.3 卡尔曼滤波方程
4. 算法实现

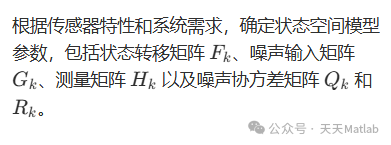

4.1 状态空间模型参数设置
4.2 卡尔曼滤波器初始化
4.3 循环执行卡尔曼滤波算法
根据传感器测量数据,循环执行卡尔曼滤波算法,更新状态估计值和误差协方差矩阵。
5. MATLAB 代码实现
% 定义状态空间模型参数
F = eye(9); % 状态转移矩阵
G = eye(9); % 噪声输入矩阵
H = [eye(3), zeros(3,6);
zeros(3,3), eye(3), zeros(3,3);
zeros(3,6), eye(3)]; % 测量矩阵
Q = diag([0.01, 0.01, 0.01, 0.01, 0.01, 0.01, 0.1, 0.1, 0.1]); % 系统噪声协方差矩阵
R = diag([0.001, 0.001, 0.001, 0.001, 0.001, 0.001, 0.01, 0.01, 0.01]); % 测量噪声协方差矩阵
% 初始化卡尔曼滤波器
x_hat = zeros(9,1); % 初始化状态估计值
P = eye(9); % 初始化误差协方差矩阵
% 加载传感器测量数据
acc_data = load('acc_data.mat');
gyro_data = load('gyro_data.mat');
mag_data = load('mag_data.mat');
% 执行卡尔曼滤波算法
for k = 1:length(acc_data.acc)
% 测量值
z = [acc_data.acc(k,:); gyro_data.gyro(k,:); mag_data.mag(k,:)];
% 预测步骤
x_hat_pre = F*x_hat;
P_pre = F*P*F' + G*Q*G';
% 更新步骤
K = P_pre*H'/(H*P_pre*H' + R);
x_hat = x_hat_pre + K*(z - H*x_hat_pre);
P = (eye(9) - K*H)*P_pre;
% 保存结果
fused_data(k,:) = x_hat;
end
% 绘制融合结果
figure;
plot(fused_data);
legend('姿态角','角速度','加速度');
xlabel('时间');
ylabel('融合数据');
title('传感器融合结果');
6. 结论
本文介绍了基于卡尔曼滤波的MEMS加速度计、角速率和磁强计传感器融合算法,并提供了相应的MATLAB代码实现。该算法能够有效地融合来自不同传感器的测量数据,提高系统精度。

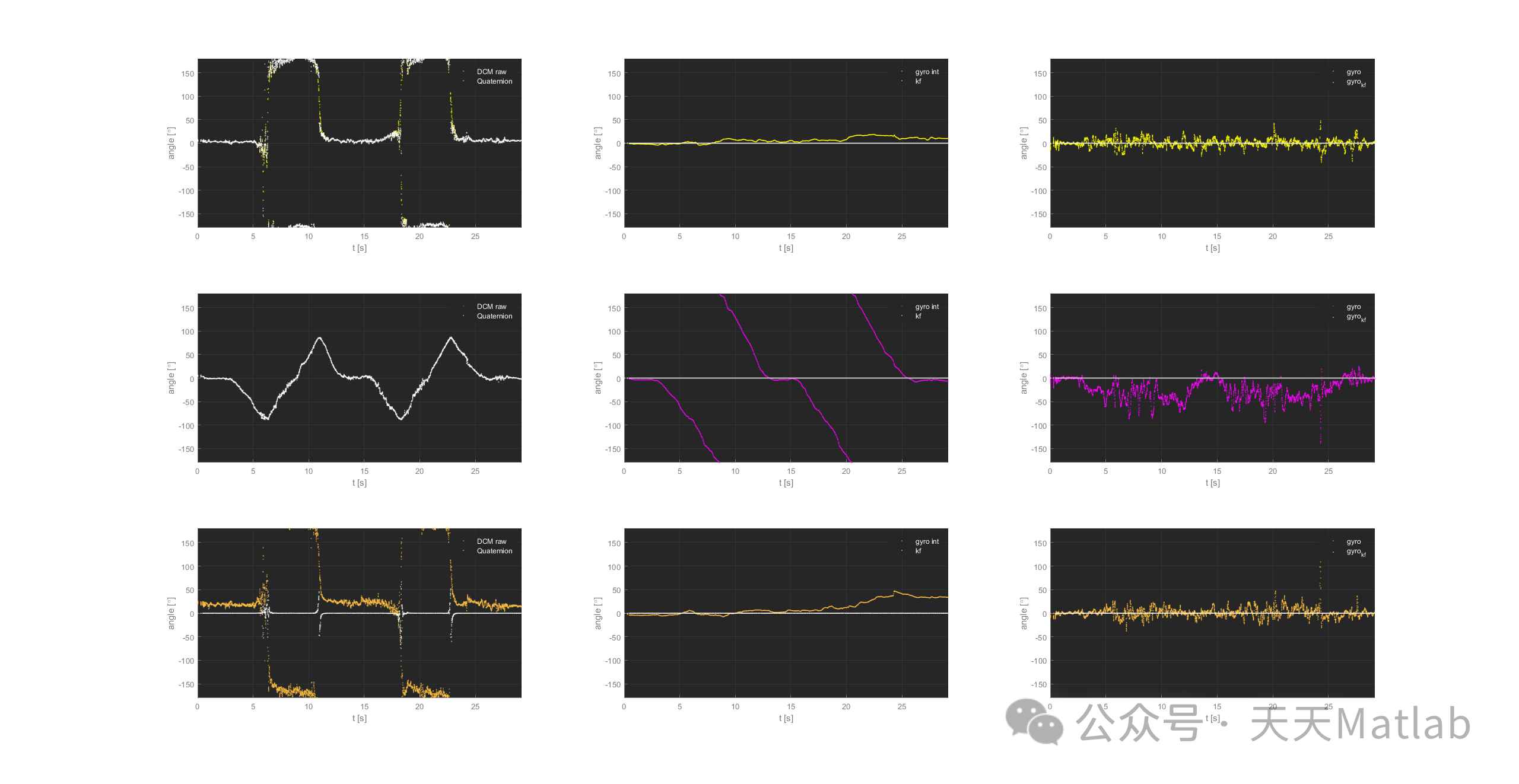

⛳️ 运行结果
🔗 参考文献
